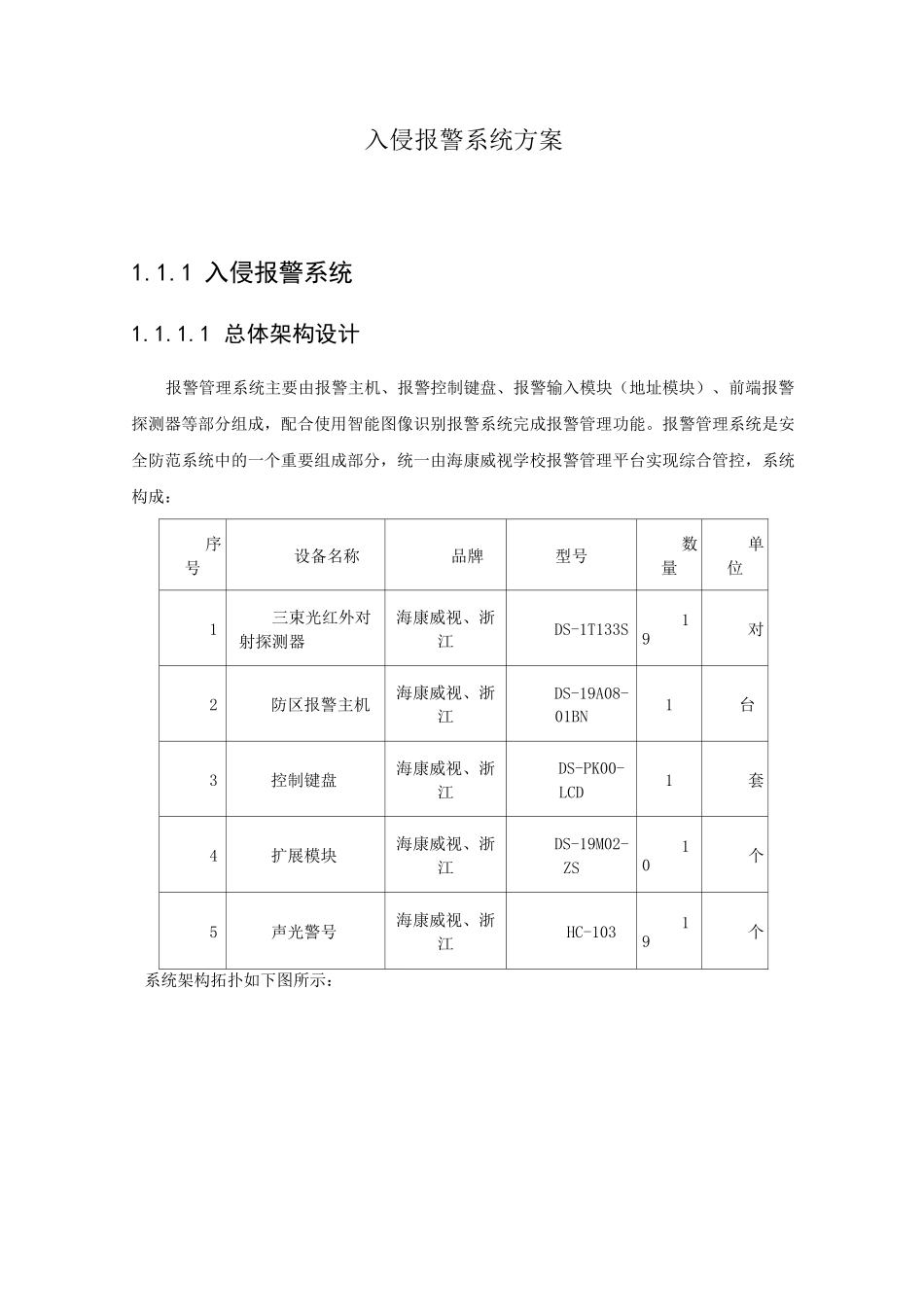

入侵报警系统方案1.1.1入侵报警系统1.1.1.1总体架构设计报警管理系统主要由报警主机、报警控制键盘、报警输入模块（地址模块）、前端报警探测器等部分组成，配合使用智能图像识别报警系统完成报警管理功能。报警管理系统是安全防范系统中的一个重要组成部分，统一由海康威视学校报警管理平台实现综合管控，系统构成：序号设备名称品牌型号数量单位1三束光红外对射探测器海康威视、浙江DS-1T133S19对2防区报警主机海康威视、浙江DS-19A08-01BN1台3控制键盘海康威视、浙江DS-PK00-LCD1套4扩展模块海康威视、浙江DS-19M02-ZS10个5声光警号海康威视、浙江HC-10319个系统架构拓扑如下图所示：移曲吞户:电于EElt■廻f主机田衍變电话自鲨IF无登8RSRVV3*1.0红夕卜挥测曲Jie-Bus.爷□PR■I尹:itis破锻彼碎窮品扌宰测651.1.1.2前端子系统1)探测器布置在探测器设置中，可结合方案设计要求及平面图，系统主要在重点办公室、重点机房、室外周界等场所设置红外报警探测器，并在设置一定数量的紧急按钮等报警设备。同时，系统还在室外布置主动红外探测器，用于室外周界报警系统的建立。在周界入侵报警系统中采用电子围栏，实现周界防范报警。2)探测器的选用报警探头作为系统的前端设备，报警探测器作为整个系统的原始信号源，是整个系统的报警信号采集器，其应用将影响整个系统的可靠性。探测器的选型应根据所需监视场所的区域情况，选择不同范围的、不同种类的报警探测器进行监视。根据大楼的实际应用需要，我们在选择报警探测器时须按照以下原则：1)全方位的报警探头；2)误报率低；3)良好的性能价格比。1.1.1.3传输子系统报警输入模块信号传输及供电原则上采用总线型结构，各终端探测器通过挂接在总线上的报警输入模块接入系统，上述结构易于扩展、布线简捷。主机信号总线我们采用RVV4*1.0型护套线；由于探测器报警信号传输速率低，电源电流小，报警输入模块至探测器信号线采用RVV4*0.75型护套线，同时传输报警信号及12V探测器电源，报警输入模块至报警按钮信号线采用RVV2*1.0型护套线。网络报警主机、报警箱（柱）、智能分析摄像机的传输则采用网络信号线就近接入安防专网实现信号的传输。1.1.1.4控制子系统控制子系统是整个报警管理系统的核心部分，是实现整个系统功能的控制中心，主要实现的功能有报警处理、报警的联动等。控制系统主要依托于海康威视学校报警管理平台，来实现报警联动的配置、管理和控制。在平台中，报警服务器是整个报警系统的控制管理中枢，其负责报警信息的采集、转发及报警发生时系统联动的控制。另外，报警控制系统主机是一种大型的防盗报警系统设备，通过总线可扩充至256个防区，系统防区扩充时采用两芯总线方式。它可分为多个子系统独立操作，还可通过电话遥控远程编程或报警，包括设定通过公用电话网实现与110的报警联动。1.1.1.5系统管理校园报警管理系统的管理依托于校园报警管理平台，其支持多种报警类型，包括报警探测器报警、报警箱（柱）报警、智能分析事件报警等，具体信息如下表所示：序号报警源报警类型备注1报警探测器10报警红外对射、红外双鉴、紧急按钮等2智能分析穿越警戒面视频智能分析得到的报警事件系统可对诸多事件进行响应预案联动配置，当事件发生时，可进行预案联动，使每一种事件都能得到合适的处理，让系统具有更强自动化性能，并对报警事件快速做出反应，将损失减小到最低程度。图1.报警联动逻辑图报警联动有客户端联动、录像联动、云台联动、报警输出联动、报警上墙联动、短信联动和邮件联动等。系统在配置报警联动时，可选择配置需要的联动，也可以不配置任何联动。当报警发生时，执行相应的报警预案联动。1)客户端联动客户端联动在客户端执行，提示客户端用户有报警发生。客户端联动有四种联动方式，分别是报警弹图像、语音对讲、声音报警和字符叠加。在配置客户端联动时，可允许配置一种或多种报警联动。报警弹图像。系统将根据配置好的预案，弹出某一个或多个摄像机的监控视频图像。系统最多允许弹出8个摄像机的图像，同一个摄像机只能被弹出一次。系统在配置弹图像预案时，只能配置同属于一个区域的摄像机。语音对讲。当报警发生时，...
