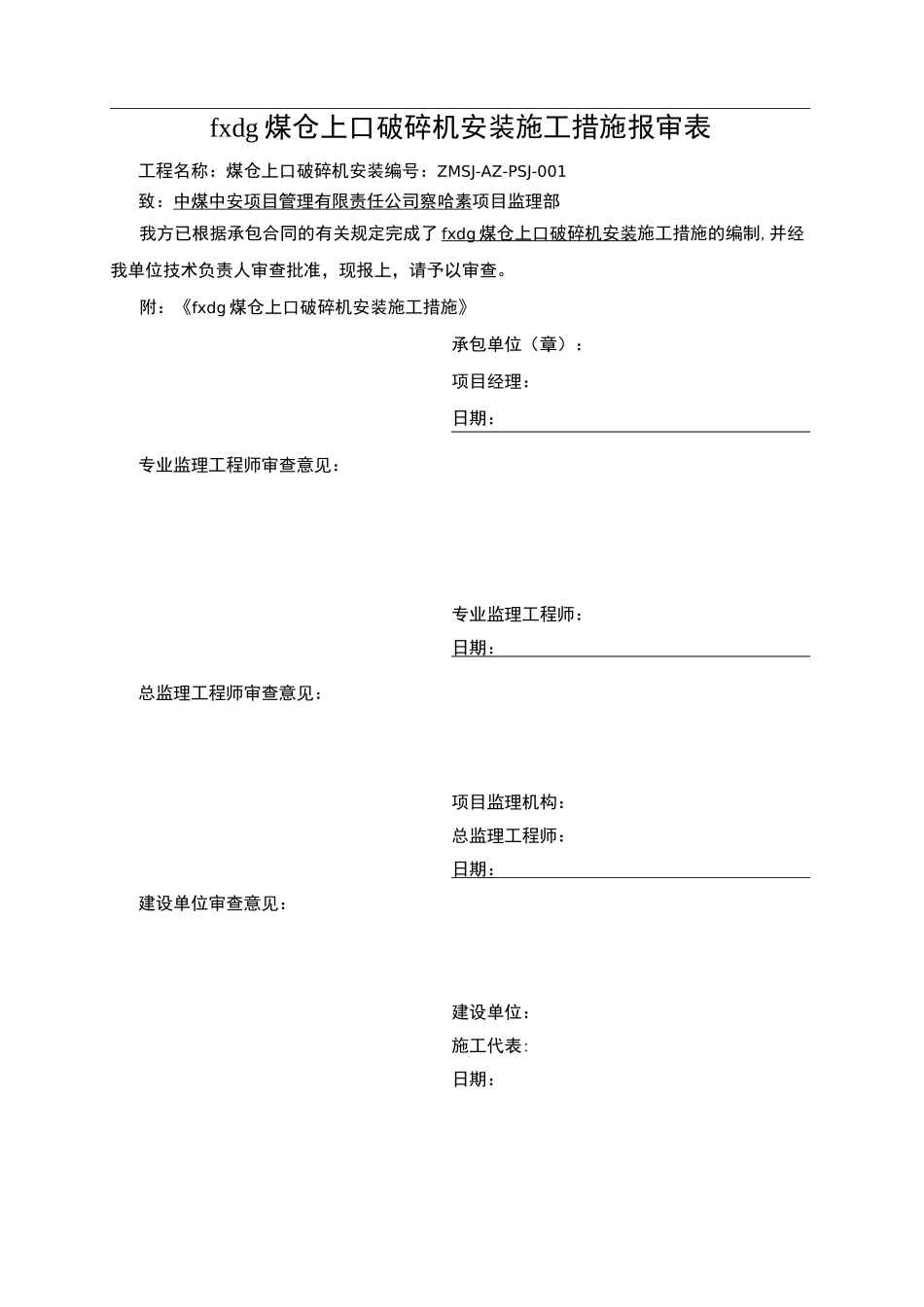

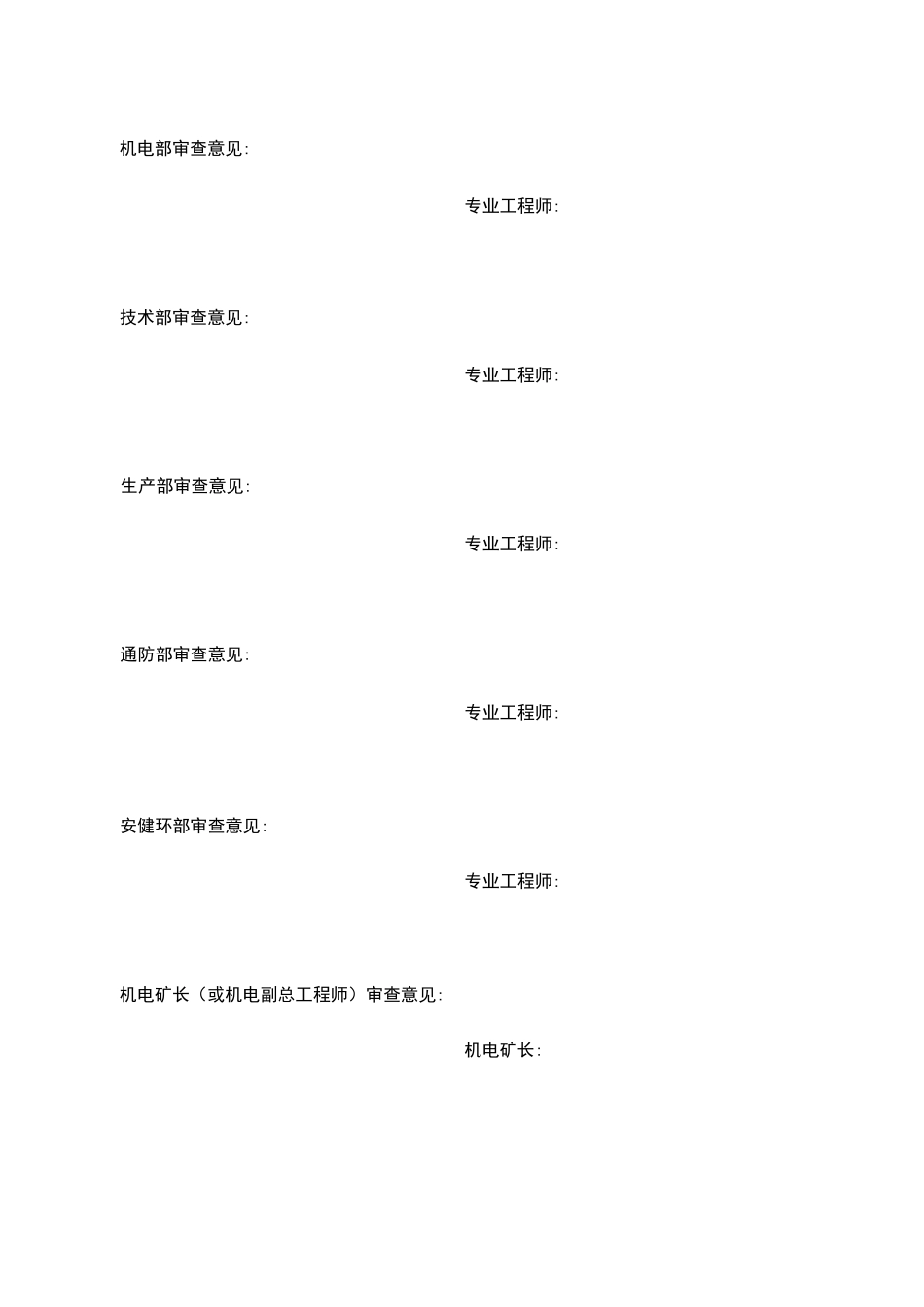

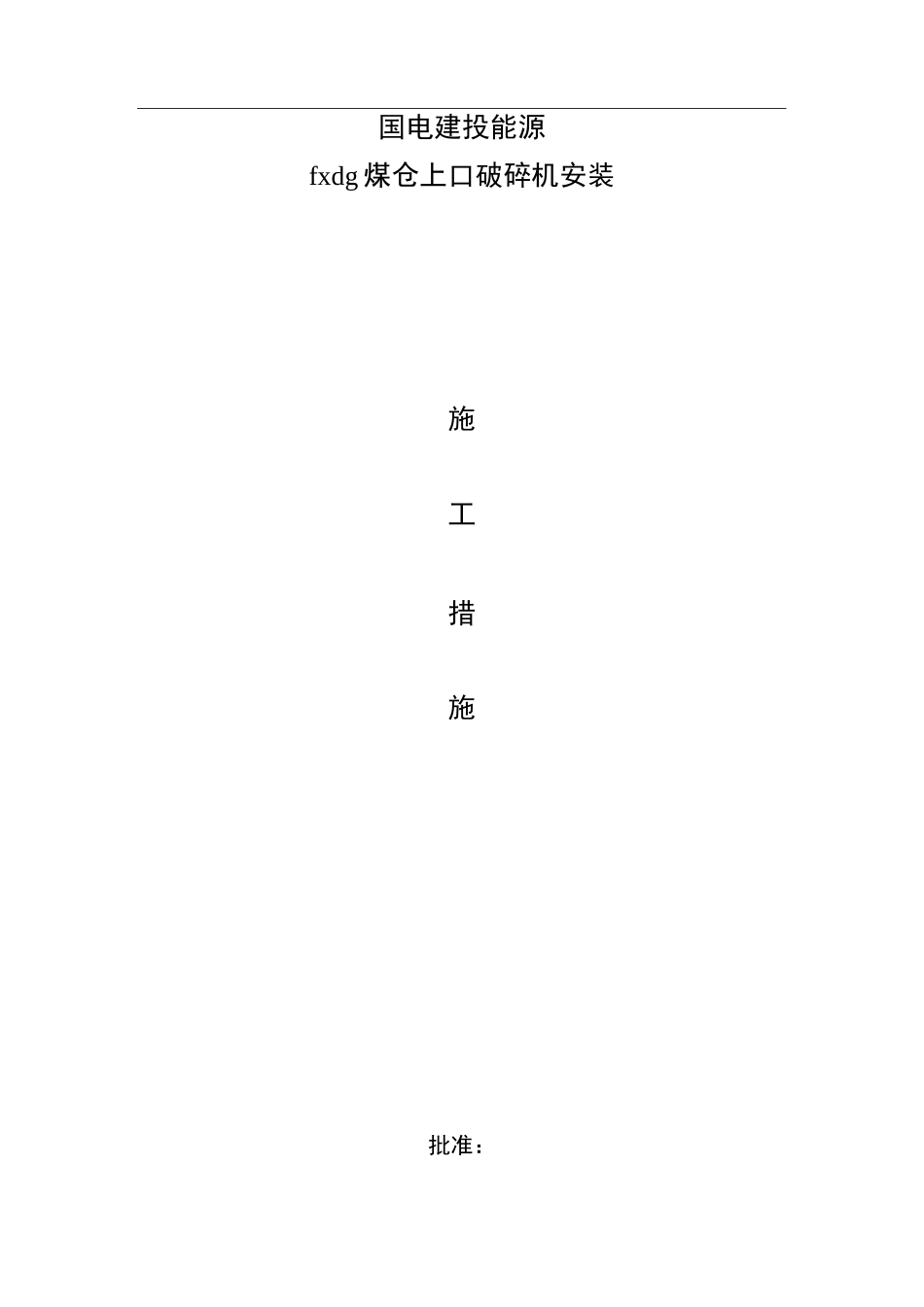

fxdg煤仓上口破碎机安装施工措施报审表工程名称：煤仓上口破碎机安装编号：ZMSJ-AZ-PSJ-001致：中煤中安项目管理有限责任公司察哈素项目监理部我方已根据承包合同的有关规定完成了fxdg煤仓上口破碎机安装施工措施的编制,并经我单位技术负责人审查批准，现报上，请予以审查。附：《fxdg煤仓上口破碎机安装施工措施》承包单位（章）：项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审查意见：项目监理机构：总监理工程师：日期：建设单位审查意见：建设单位：施工代表:日期：机电部审查意见:专业工程师:技术部审查意见:专业工程师:生产部审查意见:专业工程师:通防部审查意见:专业工程师:安健环部审查意见:专业工程师:机电矿长（或机电副总工程师）审查意见:机电矿长:国电建投能源fxdg煤仓上口破碎机安装施工措施批准：编审人员规程名称：fxdg煤仓上口破碎机安装施工措施部门或职务专业职称日期编制人施工负责人机电队通风队安监站技术经理机电经理安全经理生产经理项目经理目录一、编制依据1二、工程概况1三、施工前的准备1四、工程施工的工艺流程1五、破碎机安装2六、质量保证措施3七、组织机构3八、安全生产保障措施3fxdg煤仓上口破碎机安装施工措施一、编制依据编制依据1.设备安装说明书(MMD706系列、1150MM中心距、双齿辐破碎机)。2.机械设备安装工程施工及验收通用规GB50231-983.。二、工程概况工程概况1.破碎机是由设备底座、机架、破碎辊、动力系统、润滑系统、液压系统、钢架平台组成。2.工作原理原料进入破碎室，由异向旋转的辊子通过传动系统传递的强大动力使原料产生挤压而破碎，落入下部皮带机输出。3.破碎机的主要部件1)设备机架：破碎机两侧是带有轴承座支撑辊轮，靠底部带有定位销的前后两条梁连接而形成紧固底座。2)破碎辊：破碎机前后有两个辊轮。3)动力系统：破碎机的前后2个辊轮是由电机带动皮带轮完成动力传递的。4)润滑系统：破碎机由集中供油站通过管道供油给个润滑点。5)液压站：破碎机液压站供出的压力油用以调整辊轮之间的间梁而达到技术要求。三、施工前的准备1.施工工具：10T拉子2个，电焊机2台，水准仪一个，经纬仪一个叉车1辆,扳手5把，钳子3把小锤1把，铁锹3把等。2.必要的备品配件：各种短接链、链环、螺栓、螺母、破碎机的保险销子。3.润滑油、透平油。四、工程施工的工艺流程1.施工现场三通一平以及前期基础交接工作。2.工程施工设施安排1)根据施工要求，辅设临时电源以及其它辅助设施。2)前期工程工序及施工平面交接，由土建方进行工序交接后，进行复测，检查基础的合格性并认可。3.主要起重机械的选用和使用用叉车将设备零部件运至煤仓上口，再由2个10T拉子吊至基础上进行设备安装。4.施工工艺流程1)放线找设备的纵横中心线，用座浆来保证设备的水平及标高。2)设备底座安装。3)破碎辊轮安装。4)传动部分安装。5)润滑油站的安装。6)液压站的安装。五、破碎机安装1.设备底座放线进入现场由土建提供基准中心线和基准标高，在基础上设中心线标点，该标点应作为永久性标点，根据此标点确定破碎机纵向与横向中心线，给中心线端点测量的极限偏差为上下1mm,检查基础中心线和标高，待中心线与标高检查无误，以设备中心线为基准，放出破碎机底座基础纵向、横向中心线，然后对土建基础进行麻面处理。2.基础座浆1)基础座浆的施工工序为模盒预制—基础面处理—垫板面座浆—养护。2)依据所用垫板的规格制作一批框尺寸比垫板长度方向尺寸大60-80mm，宽度方向尺寸大40-60mm，高度比二次灌浆层厚度低10mm的钢制模盒，模盒采用3-5mm钢板制作。3)将基础面清扫干净，放出座浆外形辅助线，确定垫板的放置位置，用风镐将基础表面剥去10-20mm，凿成麻面，用压缩空气吹掉杂物，用自来水冲洗10分钟，吹掉积水，基础面不得滴入油垢。4)混凝土采用配置好的座浆料，按照其说明进行配水，搅拌均匀后，立即倒入模盒使用，搅拌好的混凝土应在15分钟用完，超过时间不得再加水使用。5)在放置垫板的位置放置模盒，随即将搅拌好的混凝土灌入盒，用干净无油的木槌捣固实，混凝土上表面应成中间高四周低的弧形，以便放置垫板时排出空气。6)当混凝土表面...
