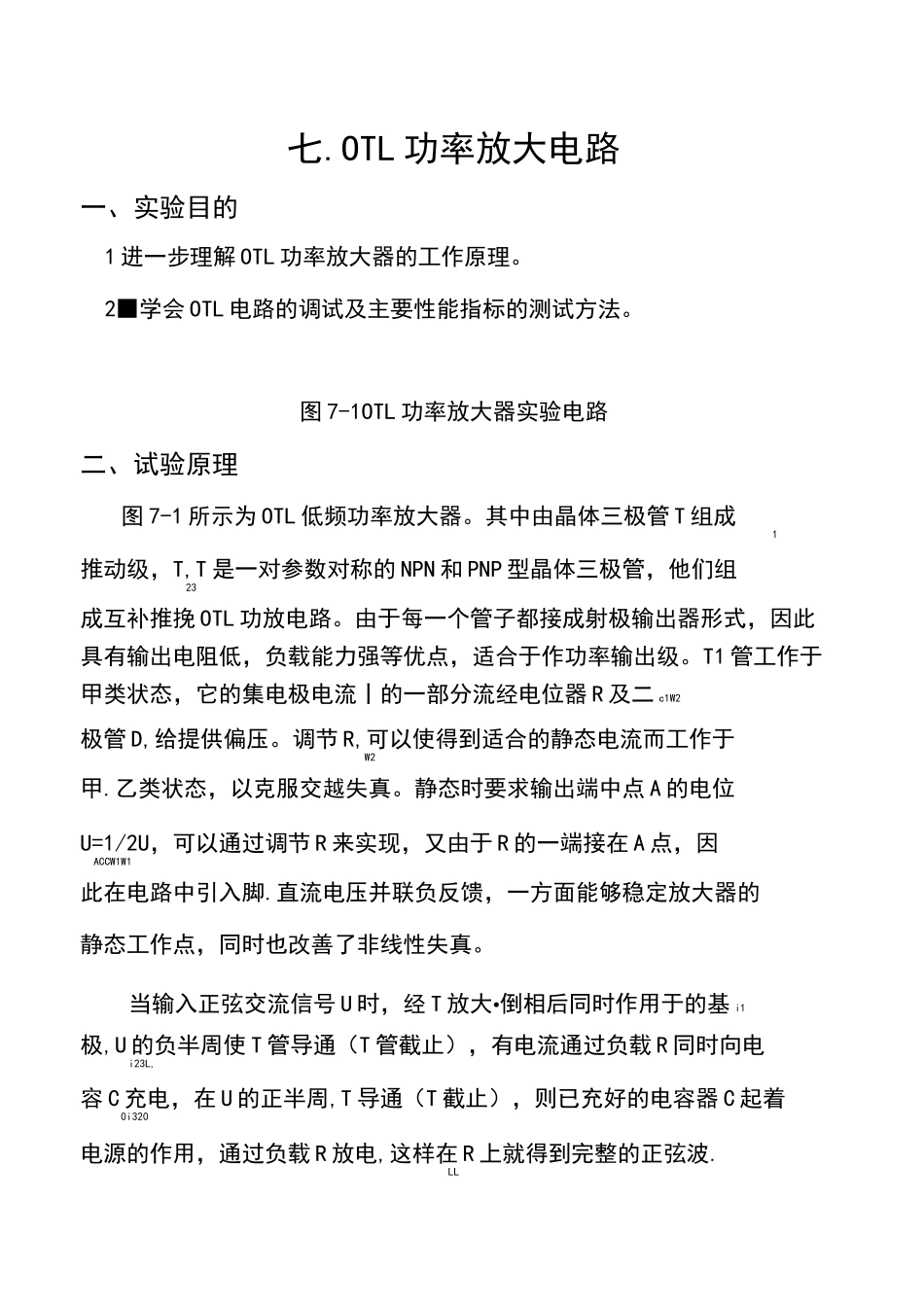

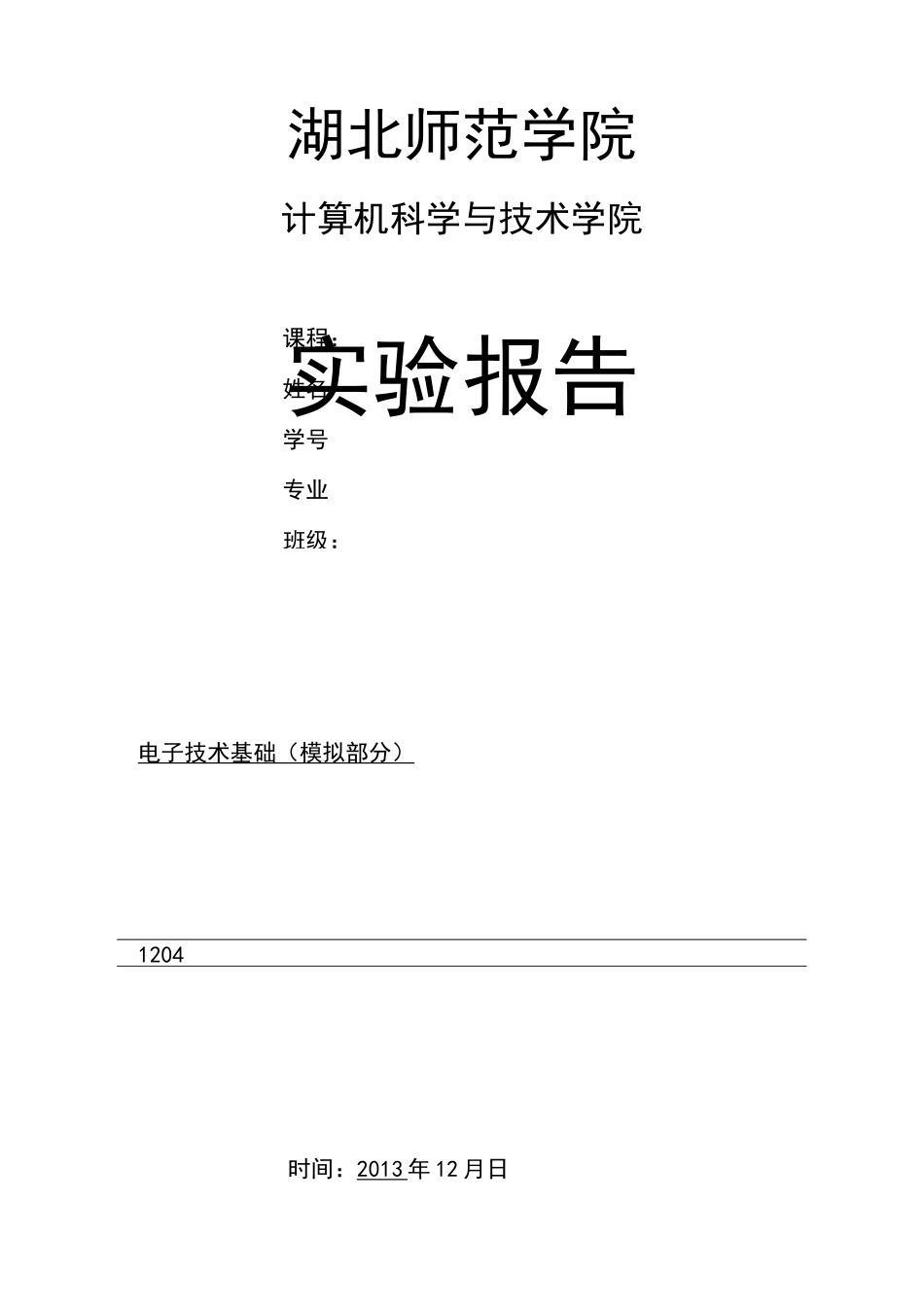

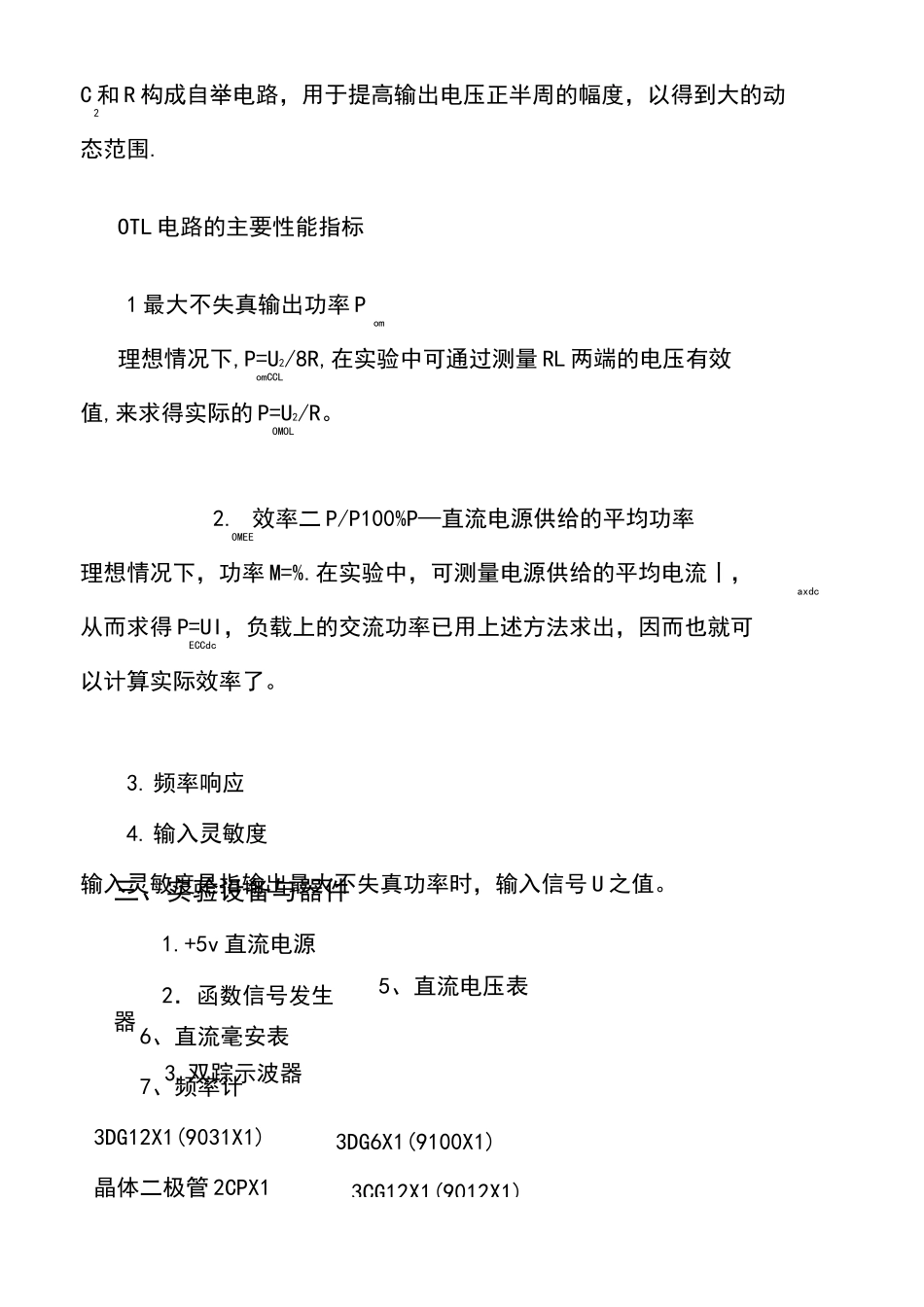

时间：2013年12月日课程：姓名学号专业班级：湖北师范学院计算机科学与技术学院实验报告电子技术基础（模拟部分）1204七.OTL功率放大电路一、实验目的1进一步理解OTL功率放大器的工作原理。2■学会OTL电路的调试及主要性能指标的测试方法。图7-1OTL功率放大器实验电路二、试验原理图7-1所示为OTL低频功率放大器。其中由晶体三极管T组成1推动级，T,T是一对参数对称的NPN和PNP型晶体三极管，他们组23成互补推挽OTL功放电路。由于每一个管子都接成射极输出器形式，因此具有输出电阻低，负载能力强等优点，适合于作功率输出级。T1管工作于甲类状态，它的集电极电流丨的一部分流经电位器R及二c1W2极管D,给提供偏压。调节R,可以使得到适合的静态电流而工作于W2甲.乙类状态，以克服交越失真。静态时要求输出端中点A的电位U=1/2U，可以通过调节R来实现，又由于R的一端接在A点，因ACCW1W1此在电路中引入脚.直流电压并联负反馈，一方面能够稳定放大器的静态工作点，同时也改善了非线性失真。当输入正弦交流信号U时，经T放大•倒相后同时作用于的基i1极,U的负半周使T管导通（T管截止），有电流通过负载R同时向电i23L,容C充电，在U的正半周,T导通（T截止），则已充好的电容器C起着0i320电源的作用，通过负载R放电,这样在R上就得到完整的正弦波.LL三、实验设备与器件1.+5v直流电源2．函数信号发生器3.双踪示波器3DG6X1(9100X1)3CG12X1(9012X1)C和R构成自举电路，用于提高输出电压正半周的幅度，以得到大的动2态范围.OTL电路的主要性能指标1最大不失真输出功率Pom理想情况下,P=U2/8R,在实验中可通过测量RL两端的电压有效omCCL值,来求得实际的P=U2/R。OMOL2.效率二P/P100%P—直流电源供给的平均功率OMEE理想情况下，功率M=%.在实验中，可测量电源供给的平均电流丨，axdc从而求得P=UI，负载上的交流功率已用上述方法求出，因而也就可ECCdc以计算实际效率了。3.频率响应4.输入灵敏度输入灵敏度是指输出最大不失真功率时，输入信号U之值。5、直流电压表6、直流毫安表7、频率计3DG12X1(9031X1)晶体二极管2CPX18欧喇叭X1,电阻器、电容器若干仿真环境：Multisim10集成开发环境四，实验内容在整个测试过程中，电路不应有自激现象。1。按图7－1连接实验电路，电源进入中串人直流毫安表，电位器R置为最小值，R置中间位置。接通+5V电源，观察毫安表指W2W1示，同时要手触摸输出级管子，若电流过大，或管子温升显着，应立即断开电源检查原因（如R开路，电路自激，或管子性能不好等）。W2如无异常现象，可开始调试。1.静态工作点的调试1）调节输出端中点电位UA调节电位器R,用直流电压表测量A点电位，使R=1/2U。W1ACC2）调整输出极静态电流用测试各级静态工作点调节R,使T、T管的I=1=5—10mA。从减小义越失真角W222C2C3度而言，应适当加大输出极静态电流，但该电流过大，会使效率降低，所以一般以5—10mA左右为宜。由于毫安表是串在电源进线中，因此测量得的是整个放大器的电流。但一般T的集电极电流I较小，从1C1而可以把测得的总电流近似当作示末级的静态电流。如要准确得到末级静态电流，则可以从总晾中减去I之值。C1调整输出级静态电流的另一方法是动态调试法。先使R=0,在W2输入端接入F=1KHZ的正弦信号U。逐渐加大输入信号的幅值，此时，i输出波形应出现较严重的交越失真（注意：没有饱和和载止失真），然后缓慢增大R,当交越失真刚好消失时，停止调节R,恢复U=0,W2W2i此时直流毫安表计数即为输出级静态电流。一般数值也应在5—10mA左右，如过大，则要检查电路。输出级电流调好以后，测量各级静态工作点，记入表7—1。表7—1I=I=8mAU=C2C3A注意：①在调整R时，一是要注意旋转方向，不要调得过大，W2更不能开路，以免损坏输出管。②输出管静态电流调好，如无特殊情况，一得随意旋动R的位置。W22•最大输出功率POM和效率n的测试1）测量POM输入端接F=1KHZ的正弦信号U，输出端用示波器观察输出i电压U波形。逐渐增大U,使输出电压达到最大不失真输出，Oi用交流毫伏表没出负载R上的电压U,则LOMP=U2/ROMOML2）测量n当输出电压为最大不失真输出时，读出直流毫安表中的电流值，此电流即为直流电源供给的平均电流丨（有一定...
