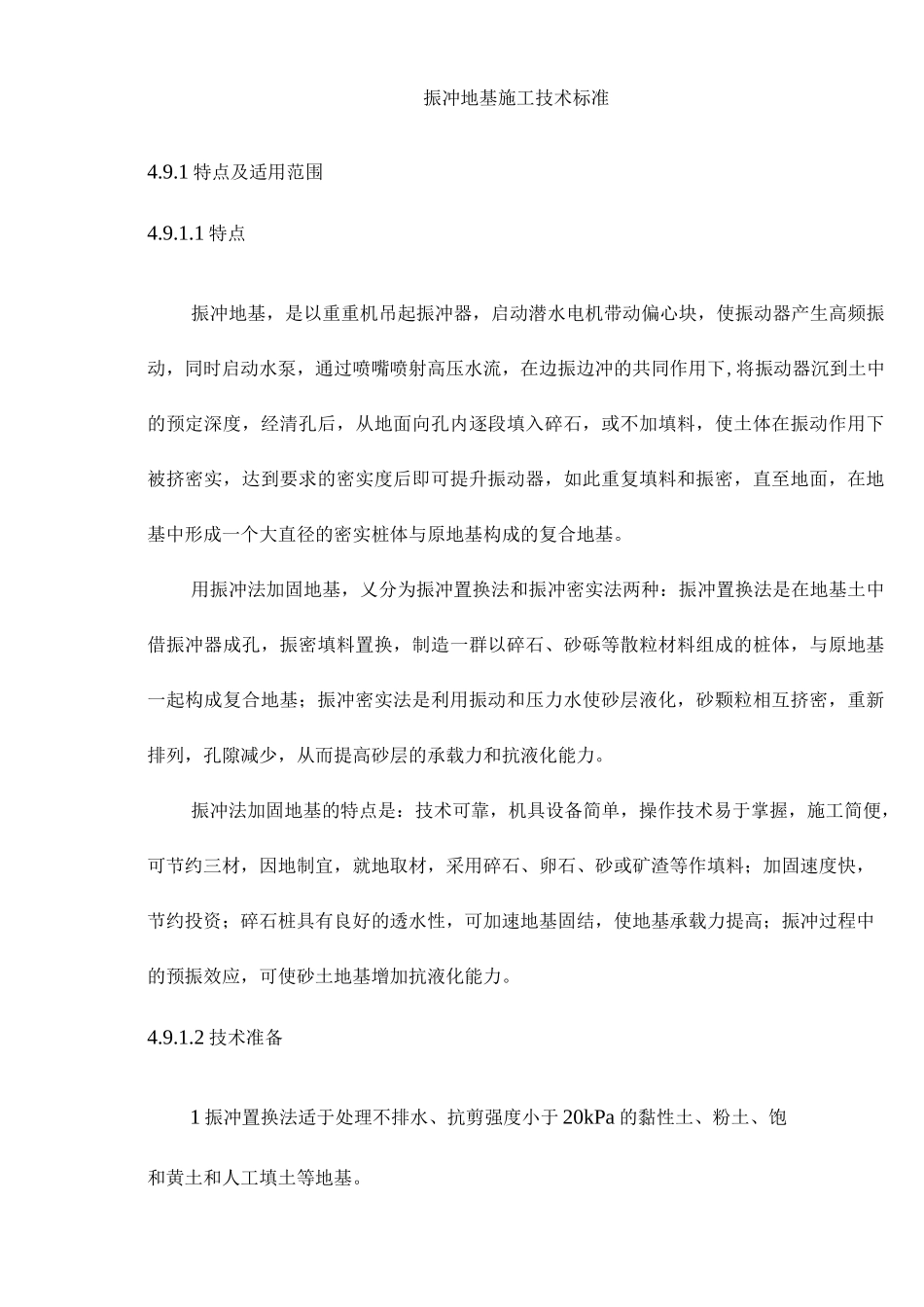

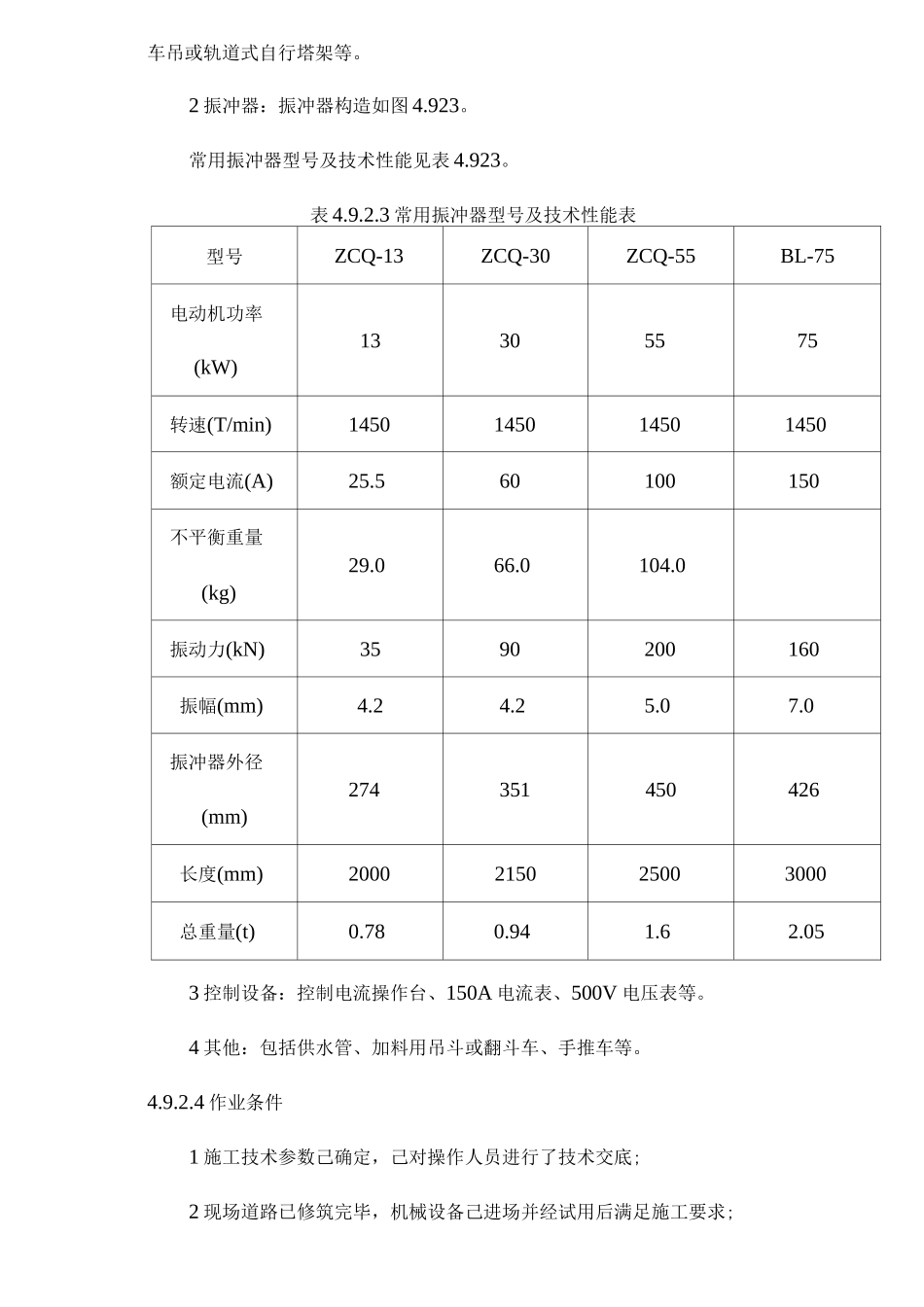

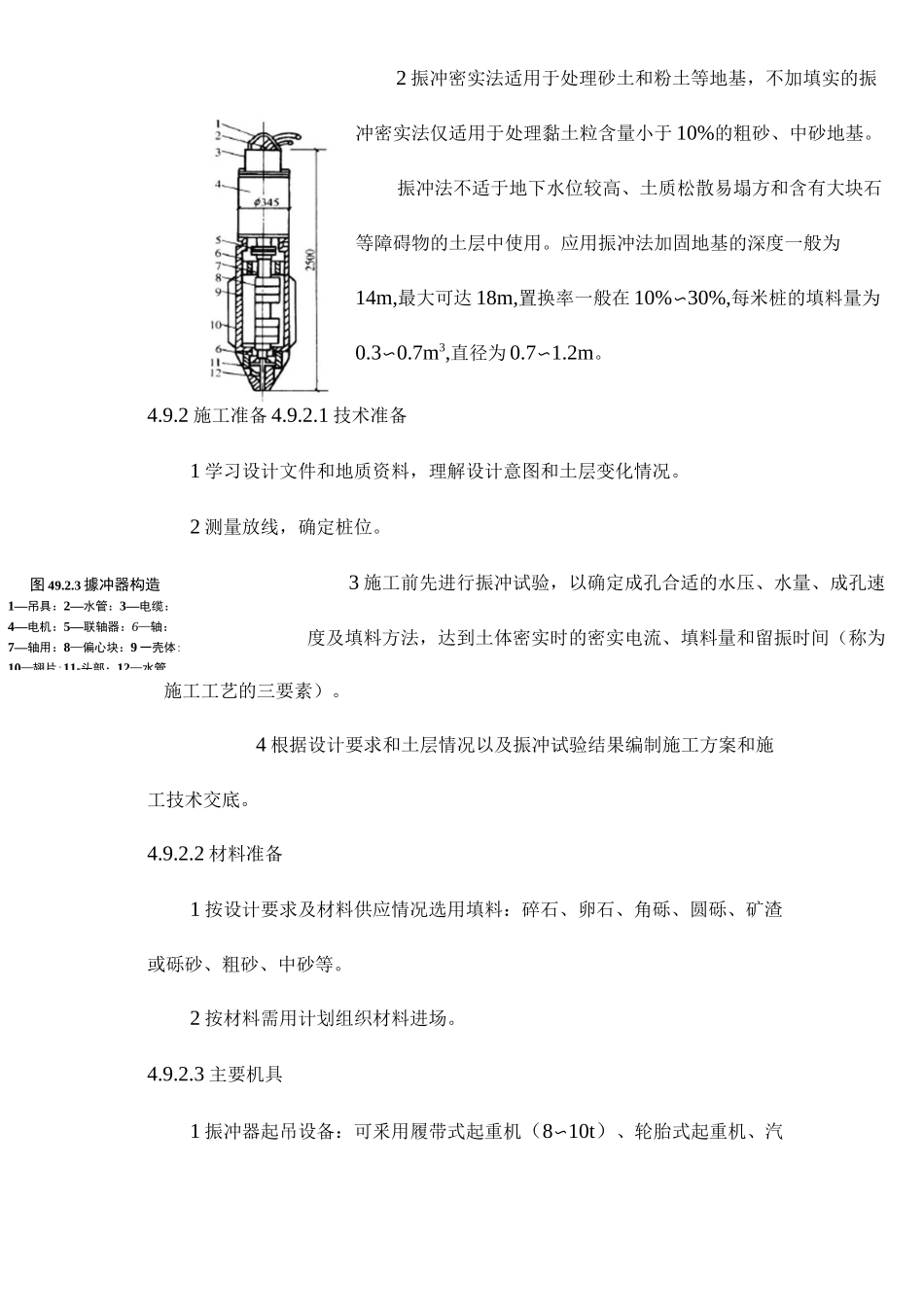

振冲地基施工技术标准4.9.1特点及适用范围4.9.1.1特点振冲地基，是以重重机吊起振冲器，启动潜水电机带动偏心块，使振动器产生高频振动，同时启动水泵，通过喷嘴喷射高压水流，在边振边冲的共同作用下,将振动器沉到土中的预定深度，经清孔后，从地面向孔内逐段填入碎石，或不加填料，使土体在振动作用下被挤密实，达到要求的密实度后即可提升振动器，如此重复填料和振密，直至地面，在地基中形成一个大直径的密实桩体与原地基构成的复合地基。用振冲法加固地基，乂分为振冲置换法和振冲密实法两种：振冲置换法是在地基土中借振冲器成孔，振密填料置换，制造一群以碎石、砂砾等散粒材料组成的桩体，与原地基一起构成复合地基；振冲密实法是利用振动和压力水使砂层液化，砂颗粒相互挤密，重新排列，孔隙减少，从而提高砂层的承载力和抗液化能力。振冲法加固地基的特点是：技术可靠，机具设备简单，操作技术易于掌握，施工简便，可节约三材，因地制宜，就地取材，采用碎石、卵石、砂或矿渣等作填料；加固速度快，节约投资；碎石桩具有良好的透水性，可加速地基固结，使地基承载力提高；振冲过程中的预振效应，可使砂土地基增加抗液化能力。4.9.1.2技术准备1振冲置换法适于处理不排水、抗剪强度小于20kPa的黏性土、粉土、饱和黄土和人工填土等地基。图49.2.3據冲器构造1—吊具：2—水管：3—电缆：4—电机：5—联轴器：6—轴：7—轴用：8—偏心块：9一壳体:10—翅片:11-头部：12—水管2振冲密实法适用于处理砂土和粉土等地基，不加填实的振冲密实法仅适用于处理黏土粒含量小于10%的粗砂、中砂地基。振冲法不适于地下水位较高、土质松散易塌方和含有大块石等障碍物的土层中使用。应用振冲法加固地基的深度一般为14m,最大可达18m,置换率一般在10%〜30%,每米桩的填料量为0.3〜0.7m3,直径为0.7〜1.2m。4.9.2施工准备4.9.2.1技术准备1学习设计文件和地质资料，理解设计意图和土层变化情况。2测量放线，确定桩位。3施工前先进行振冲试验，以确定成孔合适的水压、水量、成孔速度及填料方法，达到土体密实时的密实电流、填料量和留振时间（称为施工工艺的三要素）。4根据设计要求和土层情况以及振冲试验结果编制施工方案和施工技术交底。4.9.2.2材料准备1按设计要求及材料供应情况选用填料：碎石、卵石、角砾、圆砾、矿渣或砾砂、粗砂、中砂等。2按材料需用计划组织材料进场。4.9.2.3主要机具1振冲器起吊设备：可釆用履带式起重机（8〜10t）、轮胎式起重机、汽车吊或轨道式自行塔架等。2振冲器：振冲器构造如图4.923。常用振冲器型号及技术性能见表4.923。表4.9.2.3常用振冲器型号及技术性能表型号ZCQ-13ZCQ-30ZCQ-55BL-75电动机功率(kW)13305575转速(T/min)1450145014501450额定电流(A)25.560100150不平衡重量(kg)29.066.0104.0振动力(kN)3590200160振幅(mm)4.24.25.07.0振冲器外径(mm)274351450426长度(mm)2000215025003000总重量(t)0.780.941.62.053控制设备：控制电流操作台、150A电流表、500V电压表等。4其他：包括供水管、加料用吊斗或翻斗车、手推车等。4.9.2.4作业条件1施工技术参数己确定，己对操作人员进行了技术交底;2现场道路已修筑完毕，机械设备己进场并经试用后满足施工要求;3施工场地己平整，桩位己确定。4.9.3材料质量控制卵、碎石等粗骨料粒径以20〜50mm较适宜，最大粒径不宜大于80mm,含泥量不宜大于5%,不得含有杂质、土块和己风化的石子。4.9.4施工工艺4.9.4.1工艺流程1振冲置换法：定桩位一成孔一清孔一填料一振实一（重复填料、振实，直至桩顶）2振冲挤密法：定桩位一成孔一边振边上提一振密（直至桩顶）7.9.4.2施工要点1构造要求（1）振冲置换法1）处理范围：应大于基底面积，对于一般地基，在基础外缘宜扩大1〜2排桩；对可液化地基，在基础外缘应扩大2〜4排桩。2）桩位布置：对大面积满堂处理，宜用等边三角形布置；对独立或条形基础，宜用正方形、矩形或等腰三角形布置。3）桩的间距:应根据荷载大小和原土的抗剪强度确定,一般取1.5〜2.5m,对荷载大或原土强度低、或桩末端达到相对硬层的短桩宜取小值，反之宜取大的间距。4）桩长的确定：当相对硬层的埋藏深度不大时，应...
