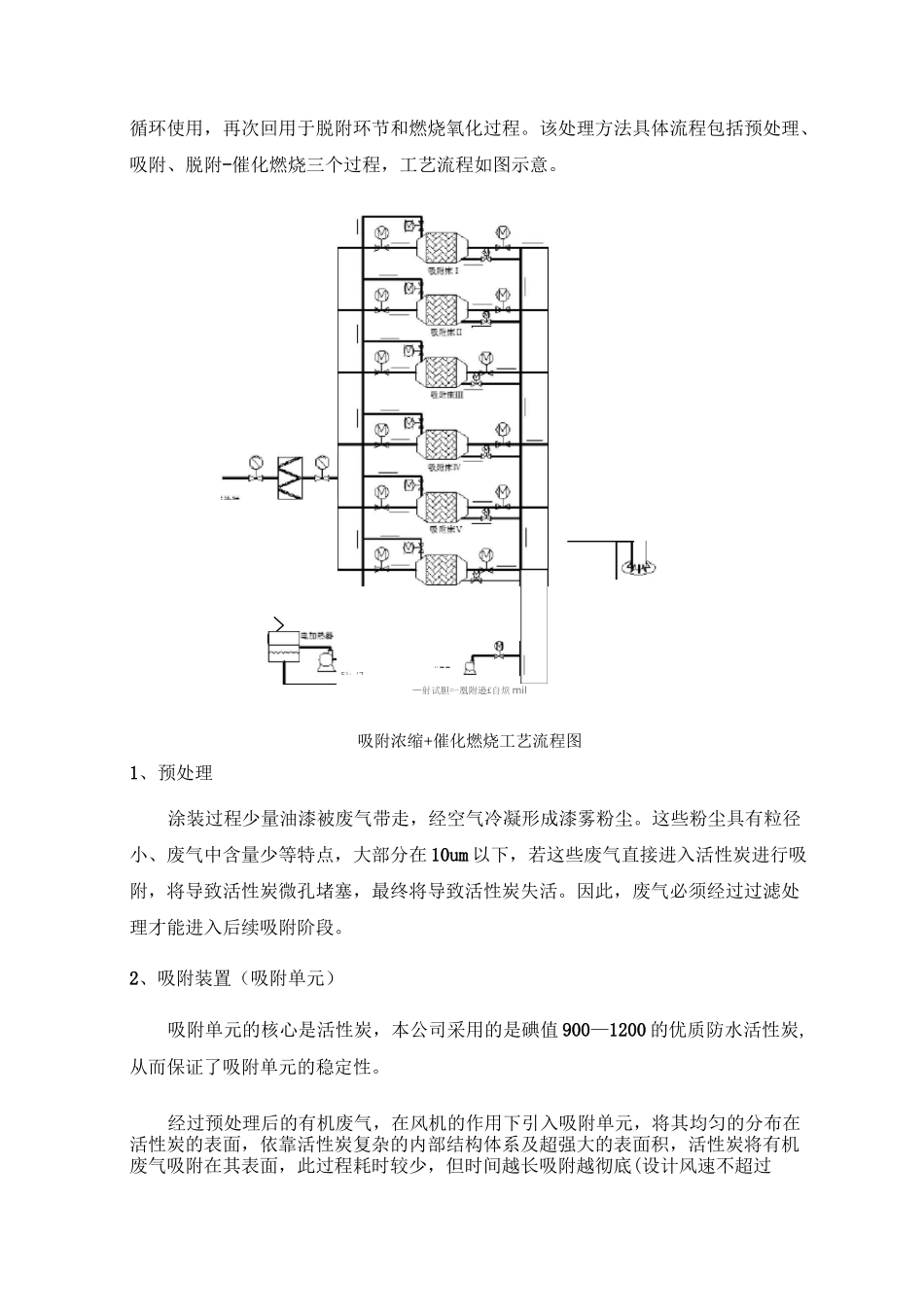

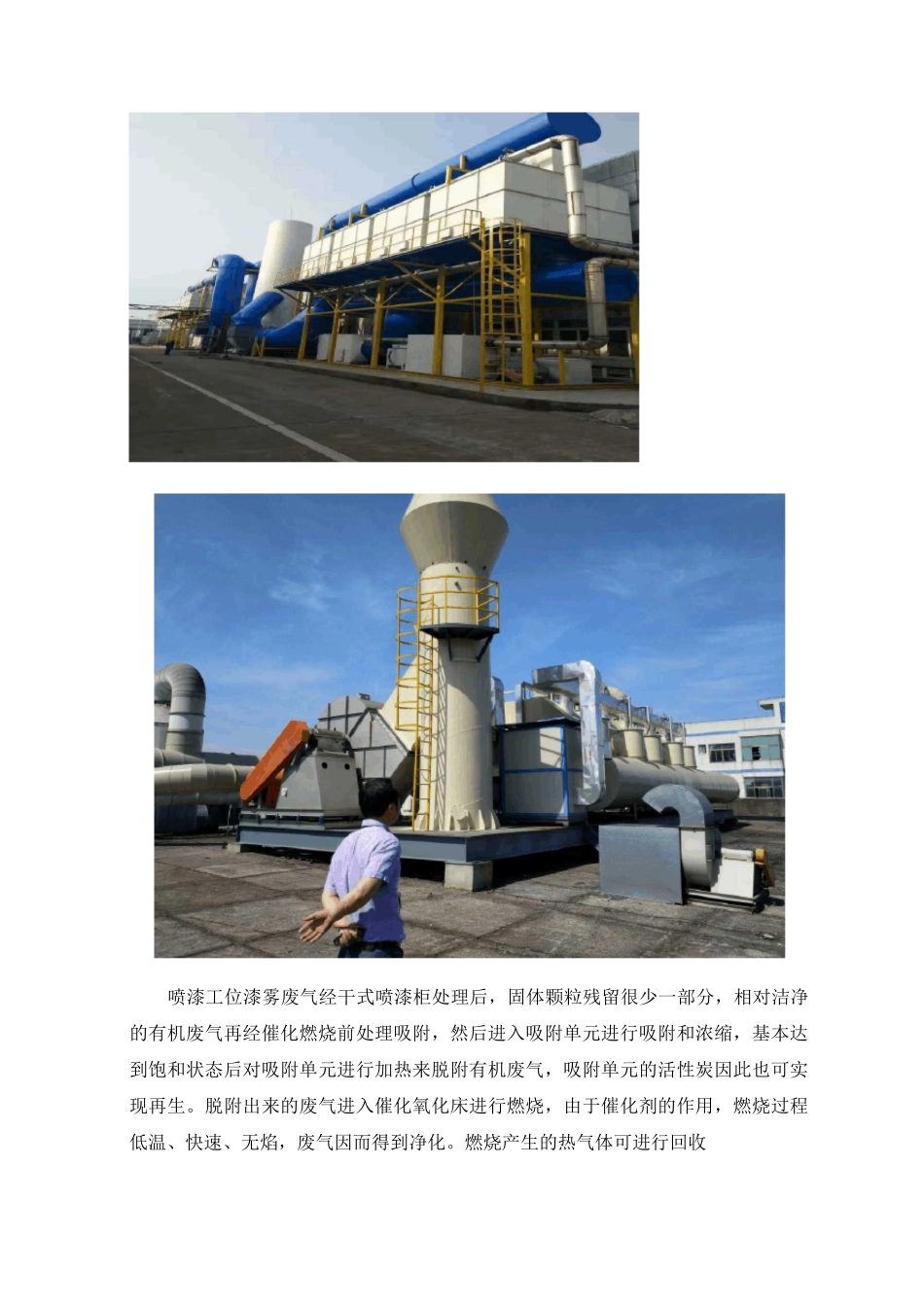

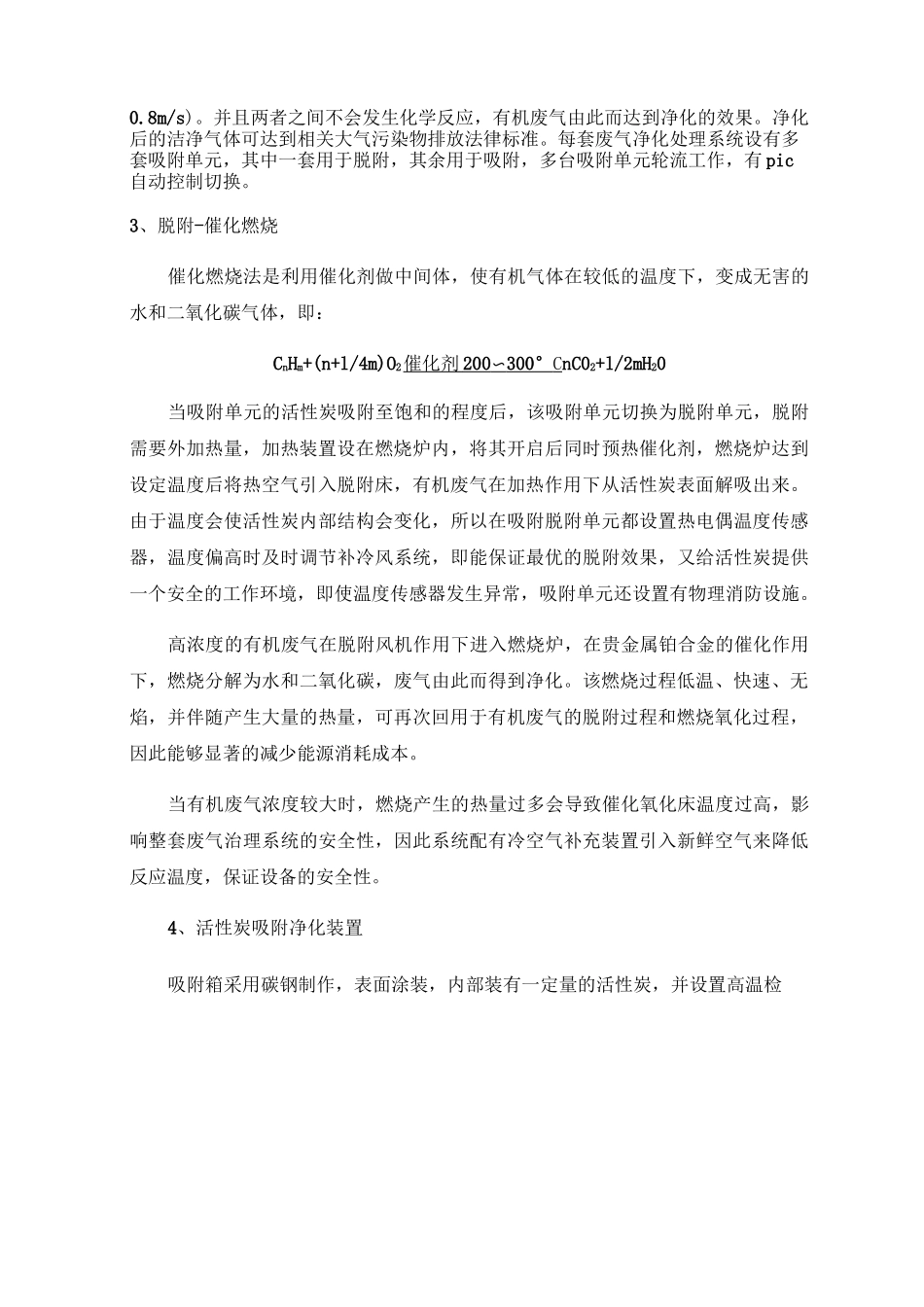

喷漆工位漆雾废气经干式喷漆柜处理后，固体颗粒残留很少一部分，相对洁净的有机废气再经催化燃烧前处理吸附，然后进入吸附单元进行吸附和浓缩，基本达到饱和状态后对吸附单元进行加热来脱附有机废气，吸附单元的活性炭因此也可实现再生。脱附出来的废气进入催化氧化床进行燃烧，由于催化剂的作用，燃烧过程低温、快速、无焰，废气因而得到净化。燃烧产生的热气体可进行回收>循环使用，再次回用于脱附环节和燃烧氧化过程。该处理方法具体流程包括预处理、吸附、脱附-催化燃烧三个过程，工艺流程如图示意。—射试胆=-凰附逊£自烦mil吸附浓缩+催化燃烧工艺流程图1、预处理涂装过程少量油漆被废气带走，经空气冷凝形成漆雾粉尘。这些粉尘具有粒径小、废气中含量少等特点，大部分在10um以下，若这些废气直接进入活性炭进行吸附，将导致活性炭微孔堵塞，最终将导致活性炭失活。因此，废气必须经过过滤处理才能进入后续吸附阶段。2、吸附装置（吸附单元）吸附单元的核心是活性炭，本公司采用的是碘值900—1200的优质防水活性炭,从而保证了吸附单元的稳定性。经过预处理后的有机废气，在风机的作用下引入吸附单元，将其均匀的分布在活性炭的表面，依靠活性炭复杂的内部结构体系及超强大的表面积，活性炭将有机废气吸附在其表面，此过程耗时较少，但时间越长吸附越彻底(设计风速不超过5l：'7朴■■0.8m/s)。并且两者之间不会发生化学反应，有机废气由此而达到净化的效果。净化后的洁净气体可达到相关大气污染物排放法律标准。每套废气净化处理系统设有多套吸附单元，其中一套用于脱附，其余用于吸附，多台吸附单元轮流工作，有pic自动控制切换。3、脱附-催化燃烧催化燃烧法是利用催化剂做中间体，使有机气体在较低的温度下，变成无害的水和二氧化碳气体，即：CnHm+(n+l/4m)O2催化剂200〜300°CnC02+l/2mH20当吸附单元的活性炭吸附至饱和的程度后，该吸附单元切换为脱附单元，脱附需要外加热量，加热装置设在燃烧炉内，将其开启后同时预热催化剂，燃烧炉达到设定温度后将热空气引入脱附床，有机废气在加热作用下从活性炭表面解吸出来。由于温度会使活性炭内部结构会变化，所以在吸附脱附单元都设置热电偶温度传感器，温度偏高时及时调节补冷风系统，即能保证最优的脱附效果，又给活性炭提供一个安全的工作环境，即使温度传感器发生异常，吸附单元还设置有物理消防设施。高浓度的有机废气在脱附风机作用下进入燃烧炉，在贵金属铂合金的催化作用下，燃烧分解为水和二氧化碳，废气由此而得到净化。该燃烧过程低温、快速、无焰，并伴随产生大量的热量，可再次回用于有机废气的脱附过程和燃烧氧化过程，因此能够显著的减少能源消耗成本。当有机废气浓度较大时，燃烧产生的热量过多会导致催化氧化床温度过高，影响整套废气治理系统的安全性，因此系统配有冷空气补充装置引入新鲜空气来降低反应温度，保证设备的安全性。4、活性炭吸附净化装置吸附箱采用碳钢制作，表面涂装，内部装有一定量的活性炭，并设置高温检测装置，当含有机物的废气经风机的作用,经过活性炭吸附层（整齐堆放），有机物质被活性炭特有的作用力截留在其内部，洁净气体排出；经过一段时间后，活性炭达到饱和状态时，停止吸附,此时有机物已被浓缩在活性炭内。如图5.4所示。1、吸附箱体外壳采用235t=2mm钢板制成，外部连续焊接，无气泡、夹渣等现象，整体美观；2、内部循环管道采用=1.2mn镀锌钢板制作，折边卡口连接，整体美观，密封性能好，法兰采用螺栓连接；3、废气收集管道采用=1.2mn镀锌钢板制作，折边卡口连接，整体美观，密封性能好，法兰采用螺栓连接（贵方风机出口至我公司处理设备之间）；4、蜂窝状活性炭性能参数见表5表5.5蜂窝状活性炭性能参数规格体密度比表面积吸苯量脱附温度使用寿命100*100*100mm380〜450Kg/m3>700疋/g>25%<120°C>2年5、催化燃烧装置催化燃烧炉内部主要由高效换热器、不锈钢炉膛、隔离式加热器以及装载有催化剂的催化燃烧室等组成，炉体外部包裹隔热棉保温，外部结构由Q235碳钢板制作。催化燃烧装置如图5.6所示。图5.6催化燃烧装置有机废气焚烧温度如果超过800°C,废气将会完全分解成CO2和H2O,...
