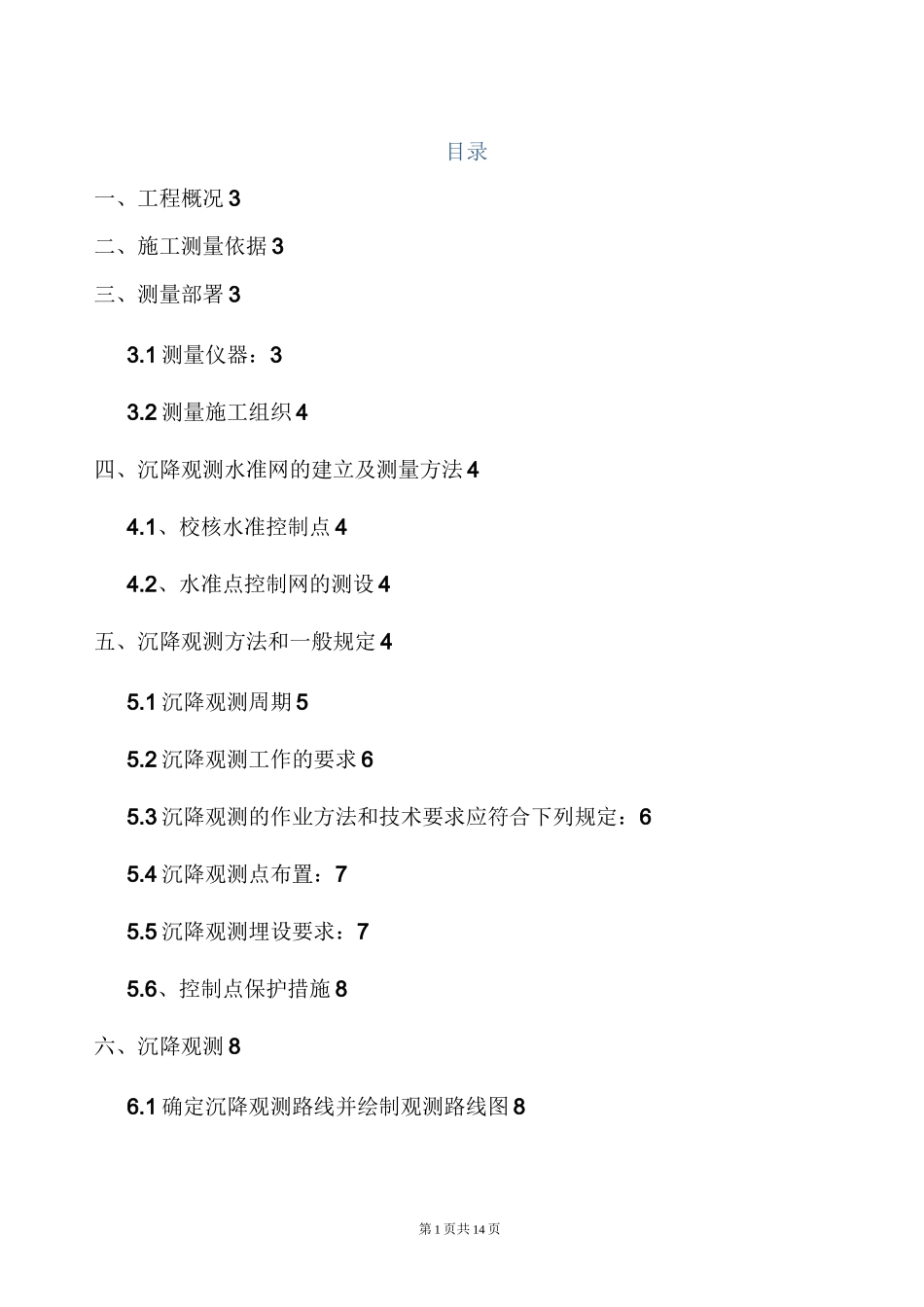

第1页共14页目录一、工程概况3二、施工测量依据3三、测量部署33.1测量仪器：33.2测量施工组织4四、沉降观测水准网的建立及测量方法44.1、校核水准控制点44.2、水准点控制网的测设4五、沉降观测方法和一般规定45.1沉降观测周期55.2沉降观测工作的要求65.3沉降观测的作业方法和技术要求应符合下列规定：65.4沉降观测点布置：75.5沉降观测埋设要求：75.6、控制点保护措施8六、沉降观测86.1确定沉降观测路线并绘制观测路线图8第2页共14页6.2沉降观测点的首次高程测定96.3作业中应遵循的规定96.4沉降作业过程技术指标96.5沉降变形允许值9七、沉降观测数据计算及成果整理107.1沉降观测的精度107.2沉降观测数据记录表：107.3平差计算117.4成果报告11八、安全生产及文明施工118.1安全生产措施118.2文明施工措施11九、附表12第3页共14页一、工程概况工程名称：天河•华侨龙城C-02地块1#楼、商业中心及地下车库；建设地点：郑州市惠济区天山南路与滨河路交叉口西北角；建设单位：郑州天河置业有限公司；勘察单位：河南工程水文地质勘察院有限公司；设计单位：河南省城市规划设计研究院总院有限公司；监理单位：河南省城乡规划设计研究院总院有限公司；施工单位：河南安信建设集团有限公司；本项目共包含1#楼、商业中心及地下车库，其中1#楼为高层，地下2层，地上32层建筑高度96.9m,建筑面积14845.49。商业中心地下1层，地上3层，建筑高度13.5m,建筑面积1806mo作业内容：对本工程1#、商业中心主体结构施工阶段进行沉降观测。二、施工测量依据2.1设计院提供的沉降测量布置点图2.2根据郑州市规划院提供的测量成果表T002和T004两个控制点。2.3《工程测量实用技术手册》2.4《工程测量规范》GB50026-20072.5《建筑变形测量规范》JGJ8—2016三、测量部署3.1测量仪器：表3-1现场测量仪器一览表序号器具名称型号单数量测量精度1自动安平水准仪DSZ2台1每公里往返咼差中误差W1mm2铟瓦水准尺2m对1已鉴定良好第4页共14页3.2测量施工组织职务姓名职责组长田胜强全面负责沉降观测技术、安全、质量。项目工程师李涛涛沉降观测方案编制、交底安全主管张海波沉降观测的各项安全管理组员：薛东扬、王文雨、王伟沉降观测实施人四、沉降观测水准网的建立及测量方法4.1、校核水准控制点根据郑州市规划院提供的控制点C02-1(58197.591,63644.703)和C02-2(58197.788,63406.395)点，作为建筑沉降观测的基准点。施测前对给定的水准控制点，采用精密水准仪,往返复测,前后视距尽量等长,以确保精度,若实测高差平均值与给定高差值之差小于±4'：'n时(n为实测站数)，或土20*1(1为测线长度，M为单位)，所给水准点符合要求。4.2、水准点控制网的测设建筑物施工平面控制网，平面工作基点控制网应符合下表规定：表4-1建筑物施工平面控制网的主要技术要求等级边长相对中误差测角中误差一级<1/300007〃如二级<1/1500015〃Mn五、沉降观测方法和一般规定一二级水准测量的观测方式应符合表5-1的规定：表5-1一、二级水准测量观测方式级别高程控制测量、工作基点联测级首次沉降观测其他各次沉降观测DS05、DSZ05DS1、DSZ1DS3、DSZ3DS05、DS1、DS3、型型型DSZ05型DSZ1型DSZ3型一级往返测————往返测或单程双测站————二级往返测或单程双测站往返测或单程双测站——单程观测单程双测站5.1沉降观测周期建筑变形测量应按确定的观测周期与总次数进行观测。变形观测周期的确第5页共14页定应以能系统地反映所测建筑变形的变化过程、且不遗漏其变化时刻为原则，并综合考虑单位时间内变形量的大小、变形特征、观测精度要求及外界因素影响情况。5.1.1沉降观测周期：(1)普通建筑可在基础完工后或地下室砌完后开始观测，大型、高层建筑可在基础垫层或基础底部完成后开始观测；(2)观测次数与间隔时间应视地基与加荷情况而定。民用高层建筑可每加高1〜5层观测一次，工业建筑可按回填基坑、安装柱子和屋架、砌筑墙体、设备安装等不同施工阶段分别进行观测。若建筑施工均匀增高，应至少在增加荷载的25％、50％、75％和100％时各测一次；(3)施工过程中若暂停工，在停工时及重新开工时应各观测一次。停工期间可每隔2〜3个月观测一次；(4)建筑使用阶段的...
