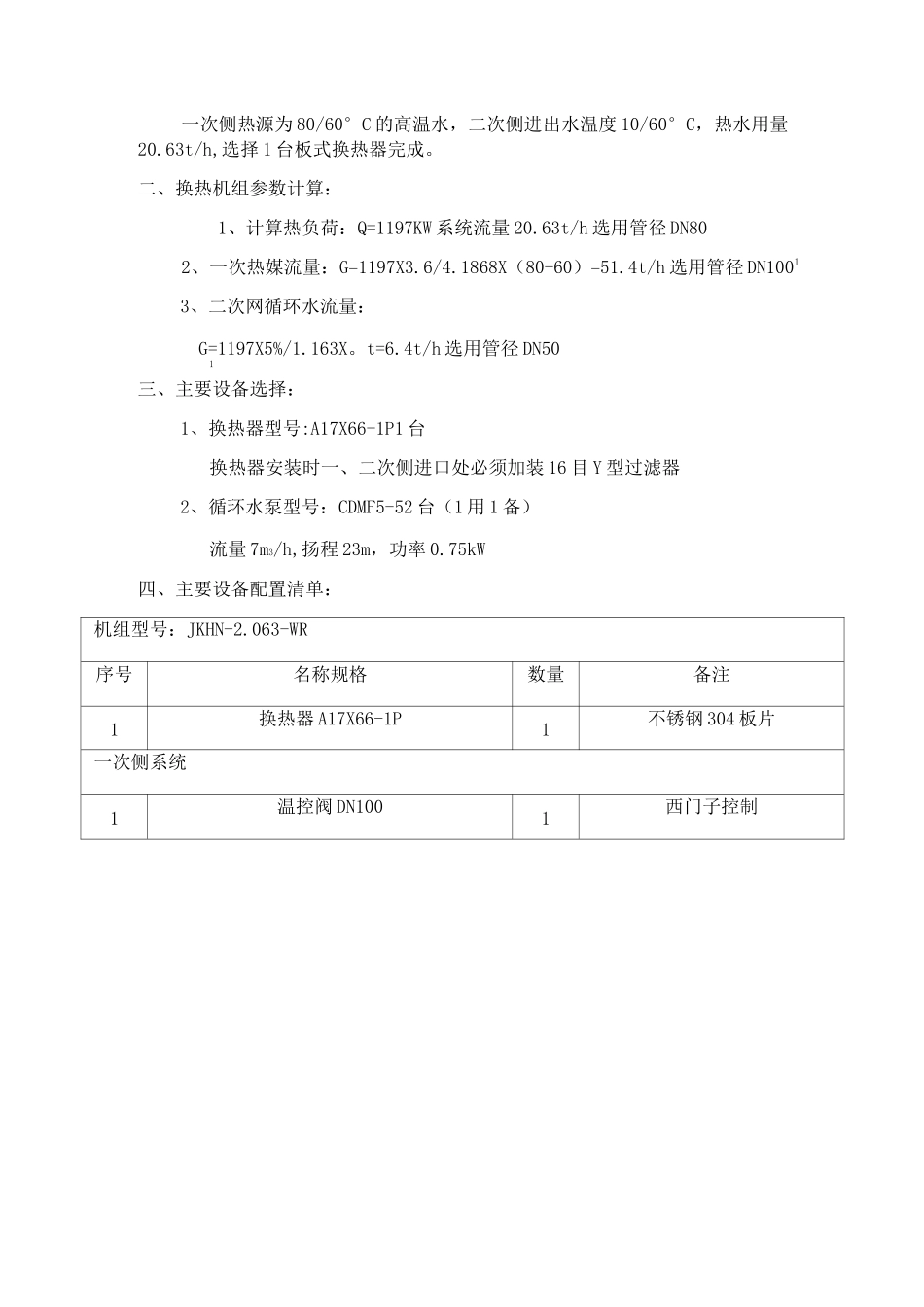

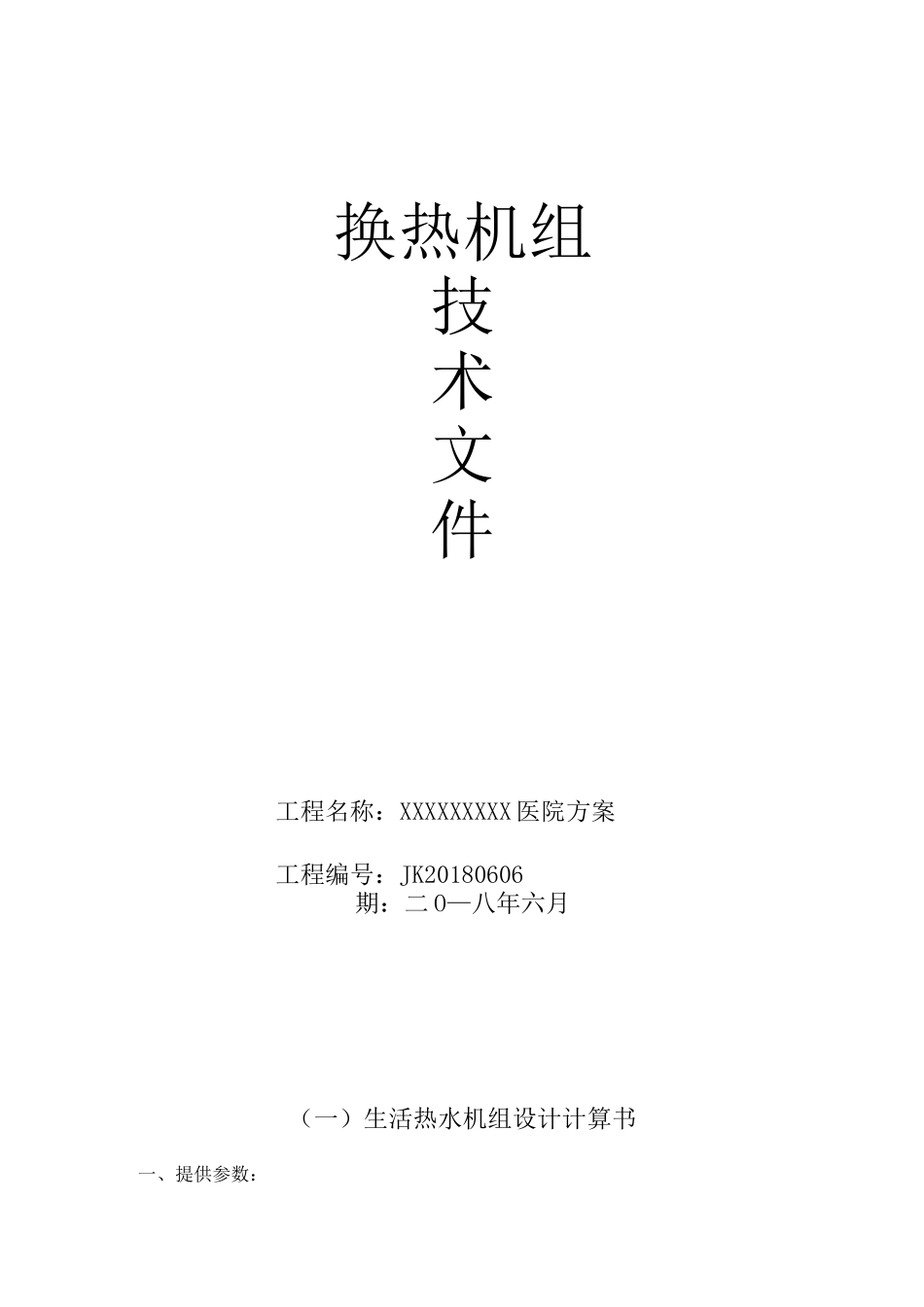

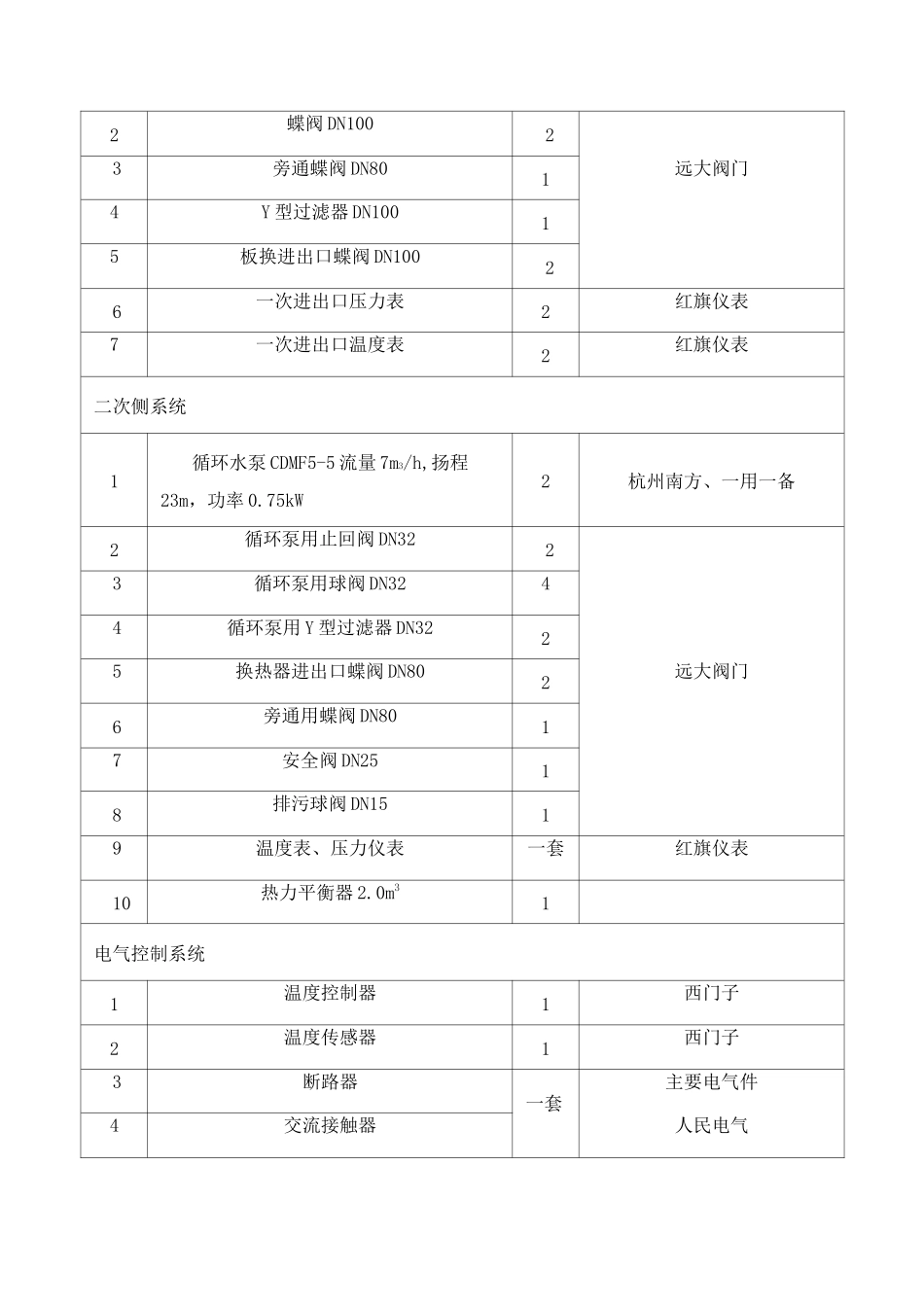

换热机组技术文件工程名称：XXXXXXXXX医院方案工程编号：JK20180606期：二O—八年六月（一）生活热水机组设计计算书一、提供参数：一次侧热源为80/60°C的高温水，二次侧进出水温度10/60°C，热水用量20.63t/h,选择1台板式换热器完成。二、换热机组参数计算：1、计算热负荷：Q=1197KW系统流量20.63t/h选用管径DN802、一次热媒流量：G=1197X3.6/4.1868X（80-60）=51.4t/h选用管径DN10013、二次网循环水流量：G=1197X5%/1.163X。t=6.4t/h选用管径DN501三、主要设备选择：1、换热器型号:A17X66-1P1台换热器安装时一、二次侧进口处必须加装16目Y型过滤器2、循环水泵型号：CDMF5-52台（1用1备）流量7m3/h,扬程23m，功率0.75kW四、主要设备配置清单：机组型号：JKHN-2.063-WR序号名称规格数量备注1换热器A17X66-1P1不锈钢304板片一次侧系统1温控阀DN1001西门子控制2蝶阀DN10023旁通蝶阀DN801远大阀门4Y型过滤器DN10015板换进出口蝶阀DN10026一次进出口压力表2红旗仪表7一次进出口温度表2红旗仪表二次侧系统1循环水泵CDMF5-5流量7m3/h,扬程23m，功率0.75kW2杭州南方、一用一备2循环泵用止回阀DN3223循环泵用球阀DN3244循环泵用Y型过滤器DN3225换热器进出口蝶阀DN802远大阀门6旁通用蝶阀DN8017安全阀DN2518排污球阀DN1519温度表、压力仪表一套红旗仪表10热力平衡器2.0m31电气控制系统1温度控制器1西门子2温度传感器1西门子3断路器一套主要电气件4交流接触器人民电气5热继电器6中间继电器7配套线路、开关等附件8散热风机机组成套1机组管路、底座辅助材料1套底座、支撑等碳钢材以上设备机组成套价格为：¥58800.00元，大写：伍万捌仟捌佰元整。含税不含安装（二）2290KW采暖板换机组设计计算书一、提供参数：一次侧热源为80/60°C的高温水，二次侧供回水温度45/35°C，换热量为2290kw，选择1台板式换热器完成，循环泵两用一备。二、换热机组参数计算：1、热负荷:Q=2290KW2、一次侧水流量：G=2290X3.6/4.1868X（80-60）=98.6t/h选用管径DN15013、二次网循环水流量：G=2290X3.6/4.1868X（45-35）=197t/h选用管径DN20024、补水量：G=197X4%=8t/h选用管径DN503三、主要设备选择：1、换热器型号：A60X48-1P1台换热器安装时一、二次侧进口处必须加装16目Y型过滤器2、循环水泵型号：TD125-28/23台（2用1备）流量120m3/h,扬程30.1m，功率18.5kW补水泵型号：CDM10-52台（1用1备）流量8m3/h，扬程48m,功率2.2kW四、主要设备配置清单：机组型号：JKHN-2.29-WN序号名称规格数量备注1换热器A60X48-1P1不锈钢304板片一次侧系统1温控阀DN1501西门子控制2蝶阀DN1502远大阀门3旁通蝶阀DN12514Y型过滤器15015板换进出口蝶阀DN15046一次进出口压力表2红旗仪表7一次进出口温度表2红旗仪表二次侧系统1循环水泵TD125-28/2流量120m3/h,扬程30.1m,功率18.5kW3杭州南方、两用一备2补水泵CDM10-5流量8m3/h,扬程48m,功率2.2kW2杭州南方、一用一备3循环泵用止回阀DN1253远大阀门4循环泵用蝶阀DN12565循环泵用Y型过滤器DN12536循环泵用软连接DN12567换热器进出口蝶阀DN15048补水泵止回阀DN4029补水泵蝶阀DN40410补水泵软连接DN40411旁通用蝶阀DN125112安全阀DN25113排污球阀DN15114温度表、压力仪表一套红旗仪表电气控制系统1温度控制器1西门子2温度传感器1西门子3断路器4交流接触器主要电气件5热继电器一套人民电气6中间继电器7配套线路、开关等附件8散热风机机组成套1机组管路、底座辅助材料、水泵减震器1套底座、支撑等碳钢材以上设备机组成套价格为：¥178000.00元，大写：壹拾柒万捌仟元整。含税不含安装（三）693KW采暖板换机组设计计算书一、提供参数：一次侧热源为80/60°C的高温水，二次侧供回水温度45/35°C，换热量为693kw，选择1台板式换热器完成，循环泵一用一备。二、换热机组参数计算：1、热负荷:Q=693KW2、一次侧水流量：G=693X3.6/4.1868X(80-60)=29.8t/h选用1管径DN803、二次网循环水流量：G=693X3.6/4.1868X(45-35)=60t/h选用管径DN12525、补水量：G=60X4%=2.4t/h选用管径DN323三、主要设备选择：1、换热器型号：A10X50-1P1台换热器安装时一、二次侧进口处必须加装16目Y型过滤器2、循环水泵型号：TD100-...
