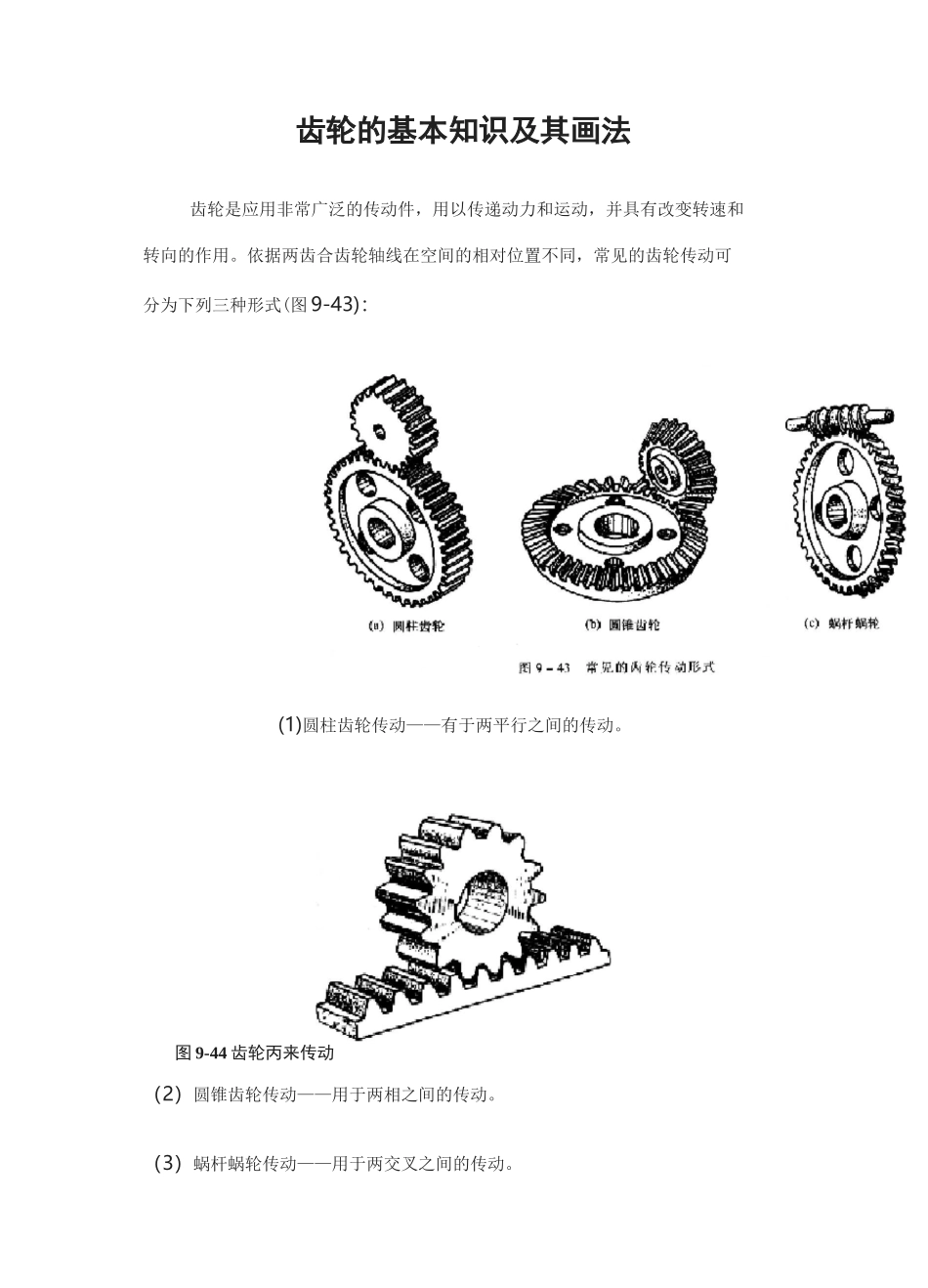

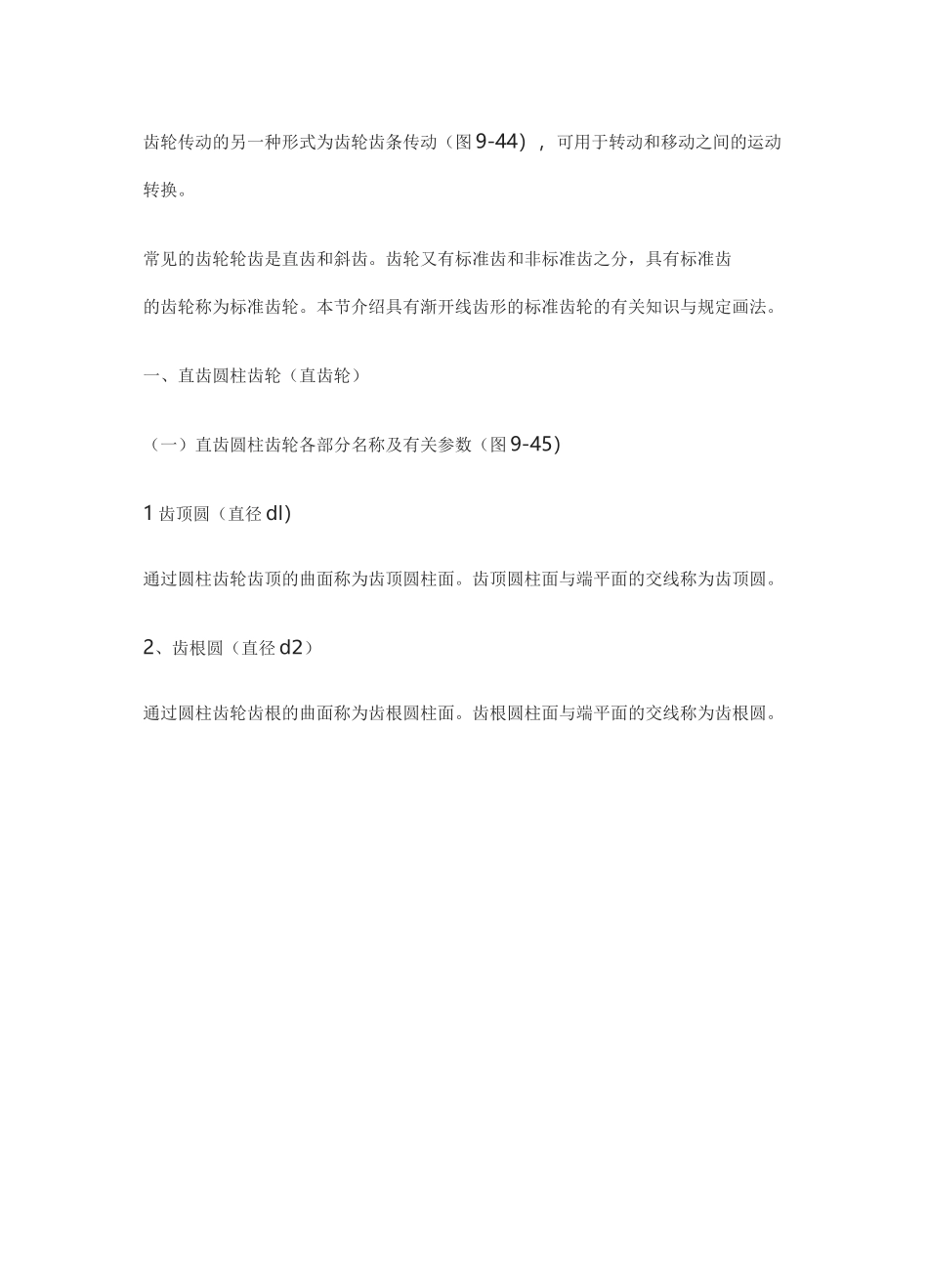

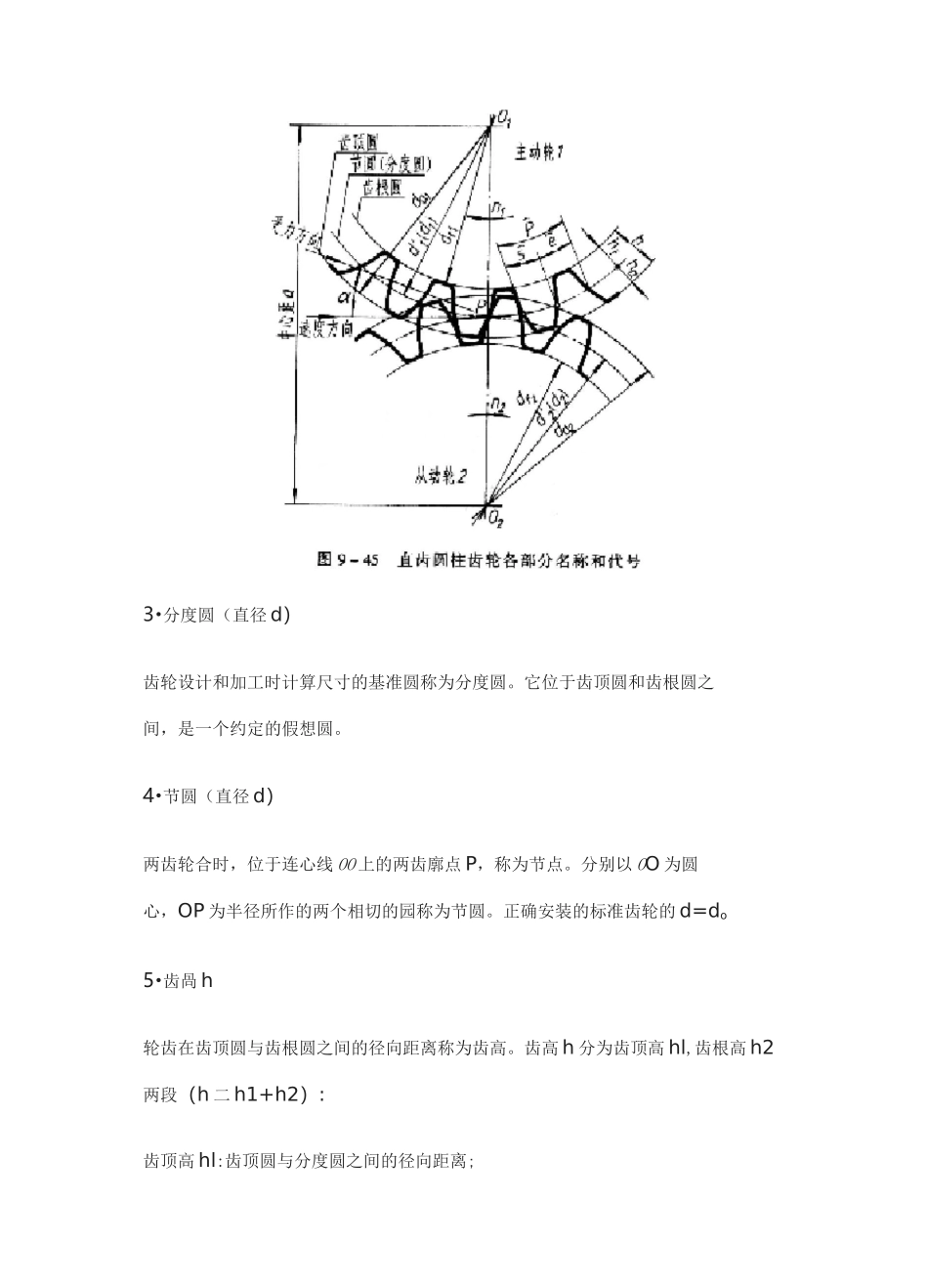

齿轮的基本知识及其画法齿轮是应用非常广泛的传动件，用以传递动力和运动，并具有改变转速和转向的作用。依据两齿合齿轮轴线在空间的相对位置不同，常见的齿轮传动可分为下列三种形式(图9-43)：(1)圆柱齿轮传动——有于两平行之间的传动。图9-44齿轮丙来传动（2）圆锥齿轮传动——用于两相之间的传动。（3）蜗杆蜗轮传动——用于两交叉之间的传动。齿轮传动的另一种形式为齿轮齿条传动（图9-44），可用于转动和移动之间的运动转换。常见的齿轮轮齿是直齿和斜齿。齿轮又有标准齿和非标准齿之分，具有标准齿的齿轮称为标准齿轮。本节介绍具有渐开线齿形的标准齿轮的有关知识与规定画法。一、直齿圆柱齿轮（直齿轮）（一）直齿圆柱齿轮各部分名称及有关参数（图9-45）1齿顶圆（直径dl）通过圆柱齿轮齿顶的曲面称为齿顶圆柱面。齿顶圆柱面与端平面的交线称为齿顶圆。2、齿根圆（直径d2）通过圆柱齿轮齿根的曲面称为齿根圆柱面。齿根圆柱面与端平面的交线称为齿根圆。3•分度圆（直径d）齿轮设计和加工时计算尺寸的基准圆称为分度圆。它位于齿顶圆和齿根圆之间，是一个约定的假想圆。4•节圆（直径d）两齿轮合时，位于连心线OO上的两齿廓点P，称为节点。分别以OO为圆心，OP为半径所作的两个相切的园称为节圆。正确安装的标准齿轮的d=do5•齿咼h轮齿在齿顶圆与齿根圆之间的径向距离称为齿高。齿高h分为齿顶高hl,齿根高h2两段（h二h1+h2）:齿顶高hl:齿顶圆与分度圆之间的径向距离;齿根高h2:齿根圆与分度圆之间的径向距离；6•齿数z即轮齿的个数，它是齿轮计算的主要参数之一。8•模数m由于分度圆周长nd=pz,所以d=p/nz令p/n=m贝。d=mz式中m称为齿轮的模数，它等于齿距与圆周率n的比值。模数以毫米为单位，为了便于设计和制造，模数的数值已标准化，如图9-12所示。模数是设计、制造齿轮的重要参数。由于模数m与齿距p成正比。而p决定了轮齿的大小，所以m的大小反映了轮齿的大小。模数大，轮齿大，在其他条件相同的情况下，轮齿的承载能力也就大，反之承载能力就小。另外，能配对折合的两个齿轮，其没，模数必须相等。加工齿轮也须选用与齿轮模数相同的刀具，因而模数又是选择刀具的依据。9•压力角、齿形角a如图9-45所示，轮齿在分度圆上齿合点p的受力方向（即渐开线齿廓曲线的法线方向）与该点的瞬时速度方向（分度圆的切线方向）所夹的锐角a称为压力角。我国规定的标准压力角a=20度。加工齿轮用的基本齿条的法向压力角称为吃形角。故齿形角也为20度，也用a表示。10.中心距a两圆柱齿轮轴线之间的距离称为中心距。装配准确的标准齿轮，其中心距a=d1/2+d2/2=1/2（z1+z2）（二）、直齿圆柱齿轮各基本尺寸计算劇鸟-端直齿圆住扳轮曲LE陆齿轮轮齿各部分的尺寸都是根据模数来确定的。标准直齿圆柱齿轮各基本尺寸计算关系见表9-13。（三）、直齿圆柱齿轮的画法单个齿轮的画法齿轮的轮齿部分，按GB/T4459.2——1984规定绘制（图9-46）1）齿顶圆和齿顶线用粗实线绘制。（2）分度圆和分度线用细点画线绘制。（分度线应超出轮齿两端面2-3mm）（3）齿根圆和齿根线用细实线绘制，也可省略不画；在剖视图中，耻根线用粗实线绘制，这时不可省略。图9-心直齿圆柱齿轮旳祝阍延样（4）在剖视图中，当剖切平面通过齿轮轴线时，齿轮一律按不剖处理。齿轮除了轮齿部分外，其余轮体结构均应按真实投影绘制。轮体的结构和尺寸，由设计要求确定。齿轮属于轮盘类零件，其表达方法与一般轮盘类零件相同。通常将轴线水平放置，可选用两个视图（图9-47）；或一个视图和一个局部视图（参见图9-53），其中的非圆视图可作半剖视或全剖视。2、两齿轮齿合的画法。两齿轮齿合时，除齿合区外，其余部分均按单个齿轮绘制。齿合区按如下规定绘制（图9-48）：（1）在垂直于齿轮轴线的投影面的视图（反映为圆的视图）中，两节圆应相切，齿顶圆均按粗实线绘制。如图9-48a左视图所示；在齿合的齿顶圆也可以省略不画，如图9-48b左视图所示。齿根园全部省略不画。（2）在平行于齿轮轴线的投影面的视图（非圆视图）中，当采用剖视且剖切平面通过两齿轮轴线时（图9-48a主视图），在齿合区将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被...
