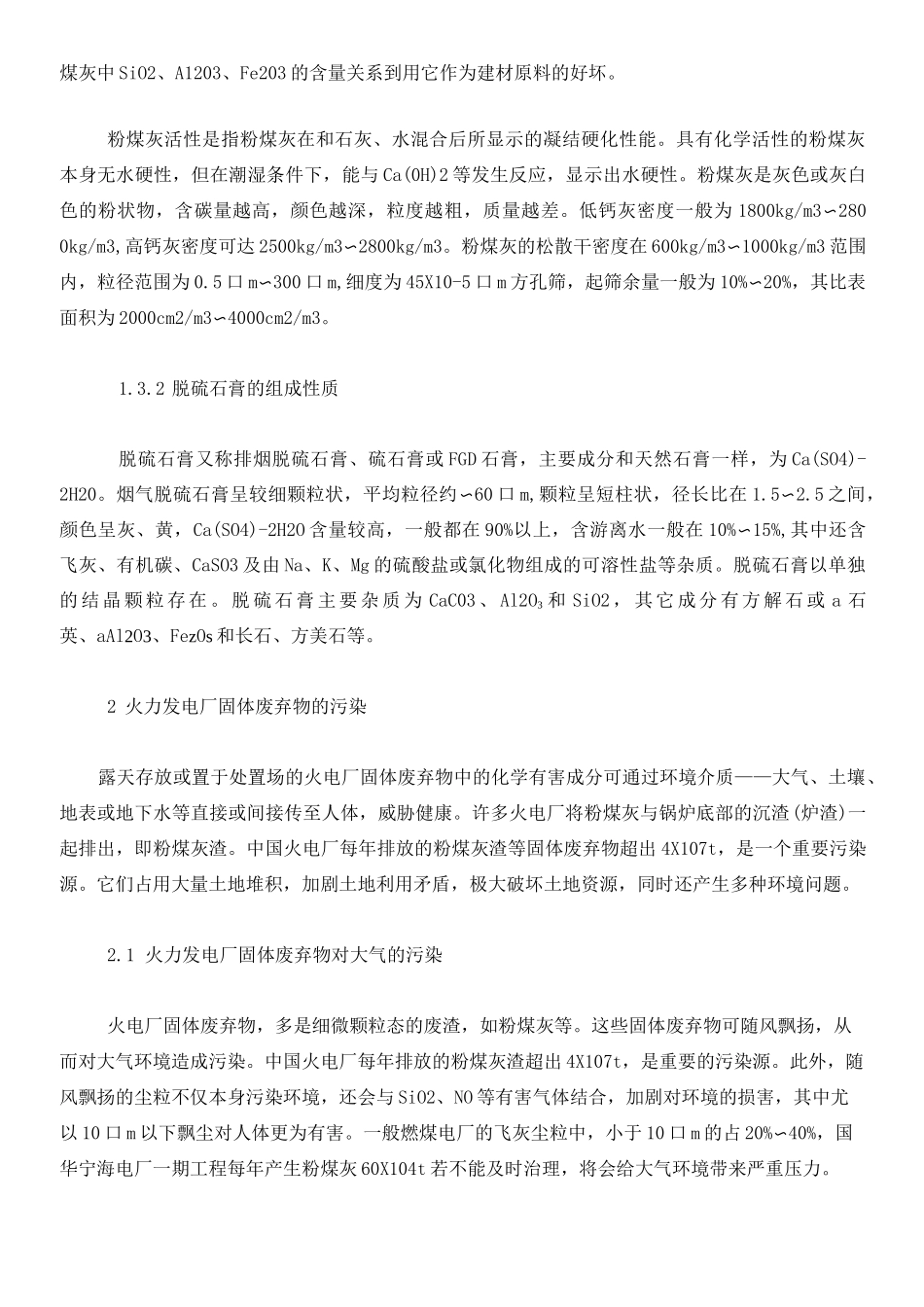

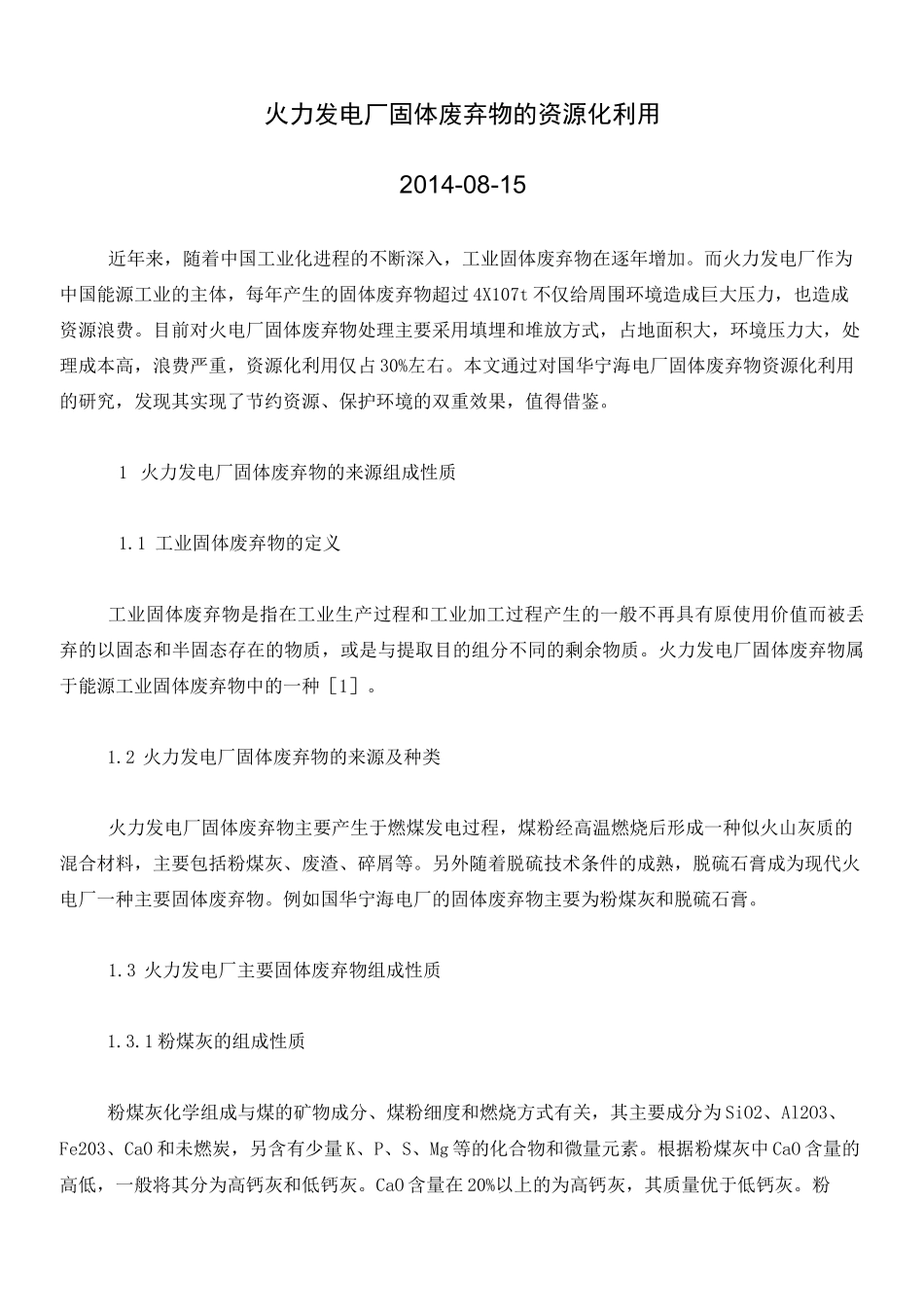

火力发电厂固体废弃物的资源化利用2014-08-15近年来，随着中国工业化进程的不断深入，工业固体废弃物在逐年增加。而火力发电厂作为中国能源工业的主体，每年产生的固体废弃物超过4X107t不仅给周围环境造成巨大压力，也造成资源浪费。目前对火电厂固体废弃物处理主要采用填埋和堆放方式，占地面积大，环境压力大，处理成本高，浪费严重，资源化利用仅占30%左右。本文通过对国华宁海电厂固体废弃物资源化利用的研究，发现其实现了节约资源、保护环境的双重效果，值得借鉴。1火力发电厂固体废弃物的来源组成性质1.1工业固体废弃物的定义工业固体废弃物是指在工业生产过程和工业加工过程产生的一般不再具有原使用价值而被丢弃的以固态和半固态存在的物质，或是与提取目的组分不同的剩余物质。火力发电厂固体废弃物属于能源工业固体废弃物中的一种［1］。1.2火力发电厂固体废弃物的来源及种类火力发电厂固体废弃物主要产生于燃煤发电过程，煤粉经高温燃烧后形成一种似火山灰质的混合材料，主要包括粉煤灰、废渣、碎屑等。另外随着脱硫技术条件的成熟，脱硫石膏成为现代火电厂一种主要固体废弃物。例如国华宁海电厂的固体废弃物主要为粉煤灰和脱硫石膏。1.3火力发电厂主要固体废弃物组成性质1.3.1粉煤灰的组成性质粉煤灰化学组成与煤的矿物成分、煤粉细度和燃烧方式有关，其主要成分为SiO2、Al2O3、Fe203、CaO和未燃炭，另含有少量K、P、S、Mg等的化合物和微量元素。根据粉煤灰中CaO含量的高低，一般将其分为高钙灰和低钙灰。CaO含量在20%以上的为高钙灰，其质量优于低钙灰。粉煤灰中SiO2、A1203、Fe203的含量关系到用它作为建材原料的好坏。粉煤灰活性是指粉煤灰在和石灰、水混合后所显示的凝结硬化性能。具有化学活性的粉煤灰本身无水硬性，但在潮湿条件下，能与Ca(0H)2等发生反应，显示出水硬性。粉煤灰是灰色或灰白色的粉状物，含碳量越高，颜色越深，粒度越粗，质量越差。低钙灰密度一般为1800kg/m3〜2800kg/m3,高钙灰密度可达2500kg/m3〜2800kg/m3。粉煤灰的松散干密度在600kg/m3〜1000kg/m3范围内，粒径范围为0.5口m〜300口m,细度为45X10-5口m方孔筛，起筛余量一般为10%〜20%，其比表面积为2000cm2/m3〜4000cm2/m3。1.3.2脱硫石膏的组成性质脱硫石膏又称排烟脱硫石膏、硫石膏或FGD石膏，主要成分和天然石膏一样，为Ca(SO4)-2H20。烟气脱硫石膏呈较细颗粒状，平均粒径约〜60口m,颗粒呈短柱状，径长比在1.5〜2.5之间，颜色呈灰、黄，Ca(SO4)-2H2O含量较高，一般都在90%以上，含游离水一般在10%〜15%,其中还含飞灰、有机碳、CaSO3及由Na、K、Mg的硫酸盐或氯化物组成的可溶性盐等杂质。脱硫石膏以单独的结晶颗粒存在。脱硫石膏主要杂质为CaC03、Al2O3和SiO2，其它成分有方解石或a石英、aAl2O3、FezOs和长石、方美石等。2火力发电厂固体废弃物的污染露天存放或置于处置场的火电厂固体废弃物中的化学有害成分可通过环境介质——大气、土壤、地表或地下水等直接或间接传至人体，威胁健康。许多火电厂将粉煤灰与锅炉底部的沉渣(炉渣)一起排出，即粉煤灰渣。中国火电厂每年排放的粉煤灰渣等固体废弃物超出4X107t，是一个重要污染源。它们占用大量土地堆积，加剧土地利用矛盾，极大破坏土地资源，同时还产生多种环境问题。2.1火力发电厂固体废弃物对大气的污染火电厂固体废弃物，多是细微颗粒态的废渣，如粉煤灰等。这些固体废弃物可随风飘扬，从而对大气环境造成污染。中国火电厂每年排放的粉煤灰渣超出4X107t，是重要的污染源。此外，随风飘扬的尘粒不仅本身污染环境，还会与SiO2、NO等有害气体结合，加剧对环境的损害，其中尤以10口m以下飘尘对人体更为有害。一般燃煤电厂的飞灰尘粒中，小于10口m的占20%〜40%，国华宁海电厂一期工程每年产生粉煤灰60X104t若不能及时治理，将会给大气环境带来严重压力。2.2火力发电厂固体废弃物对水体的污染火电厂固体废弃物中含有Hg、Pb等重金属，置于水体，将使水体直接受到污染，严重危害水生生物的生存条件，并影响水资源的充分利用，同时堆积的固体废物经过雨水的浸渍和废水本身的分解，其渗滤液和有害化学物质转化和迁移，将对附近地区的河流及地下...
