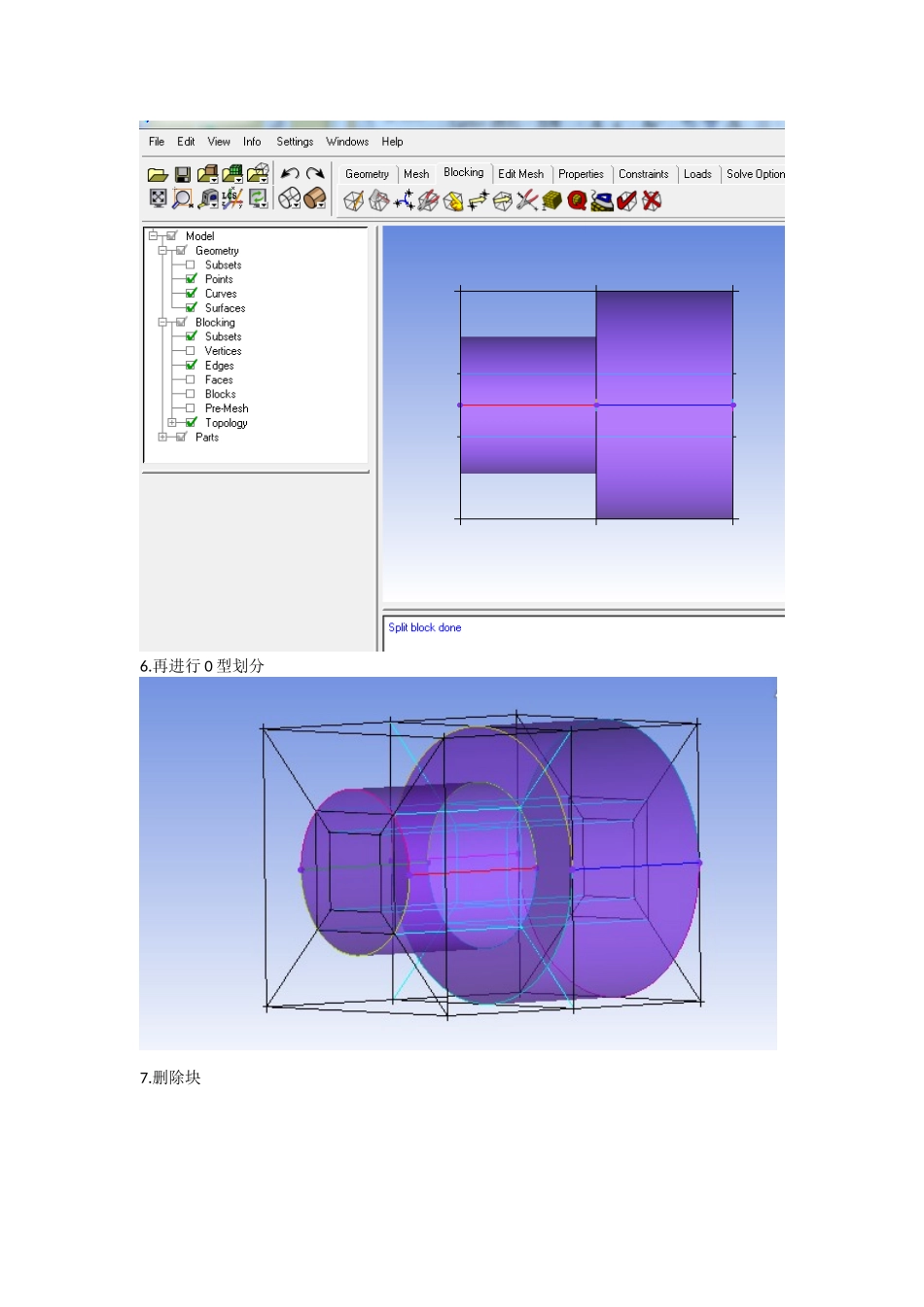

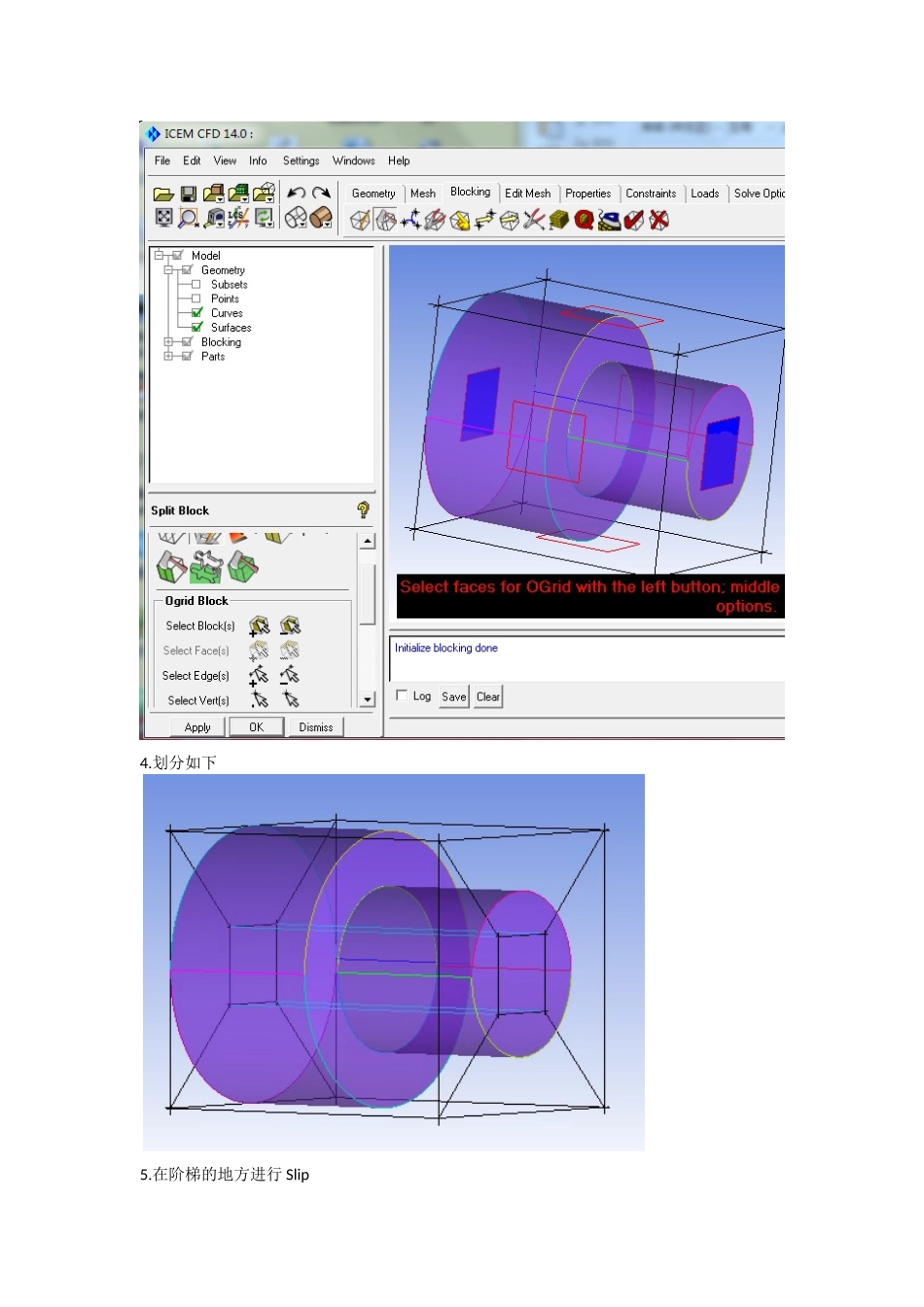

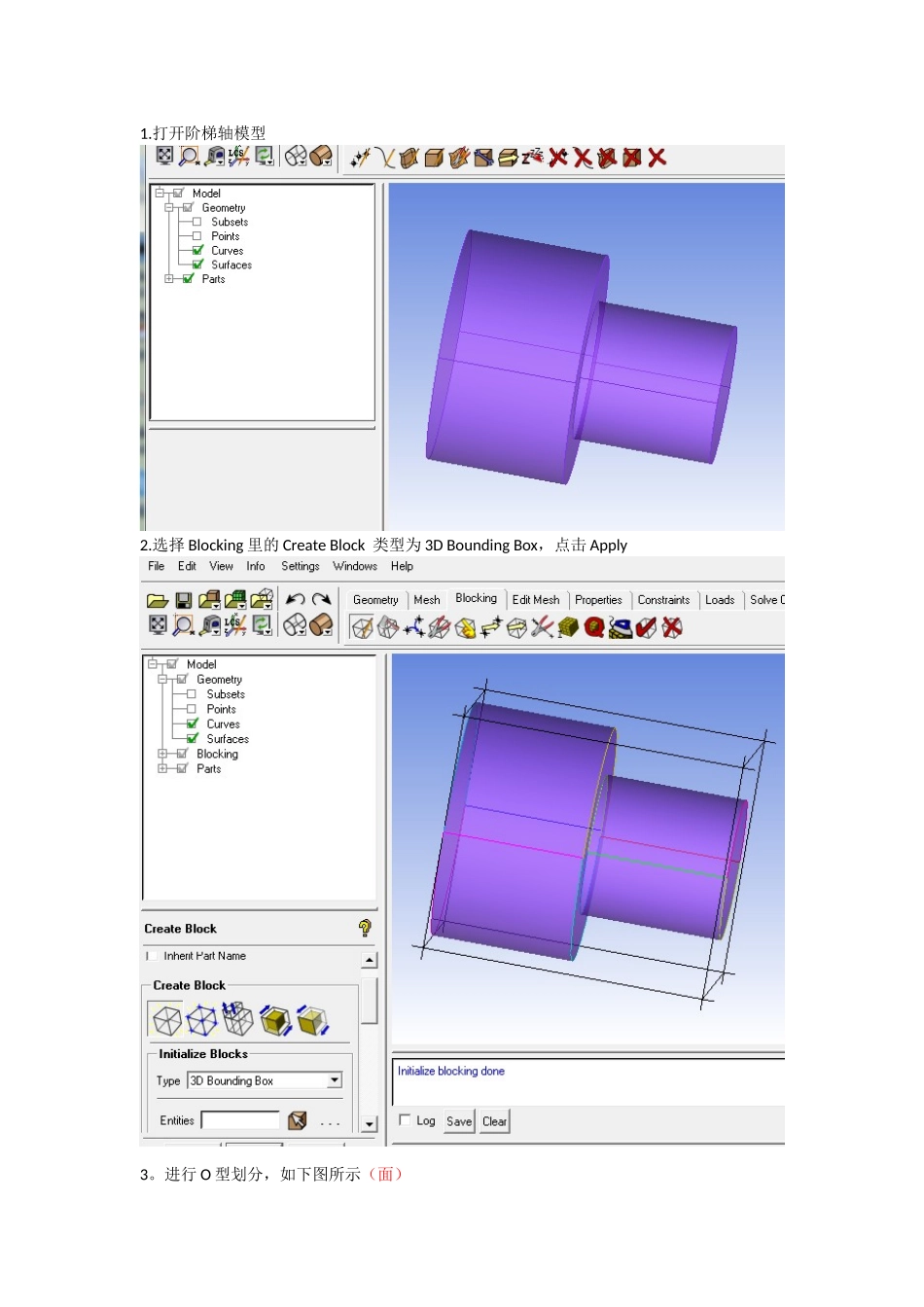

1.打开阶梯轴模型2.选择Blocking里的CreateBlock类型为3DBoundingBox,点击Apply3。进行O型划分,如下图所示(面)4.划分如下5.在阶梯的地方进行Slip6.再进行0型划分7.删除块8.进行边的关联(具体怎么关联,我在前面一篇圆的网格划分中有说明),最终图如下注:我是在边学边写的简单笔记,因刚开始学,各方面请各位多多包涵。
