参观走廊施工方案VIP免费

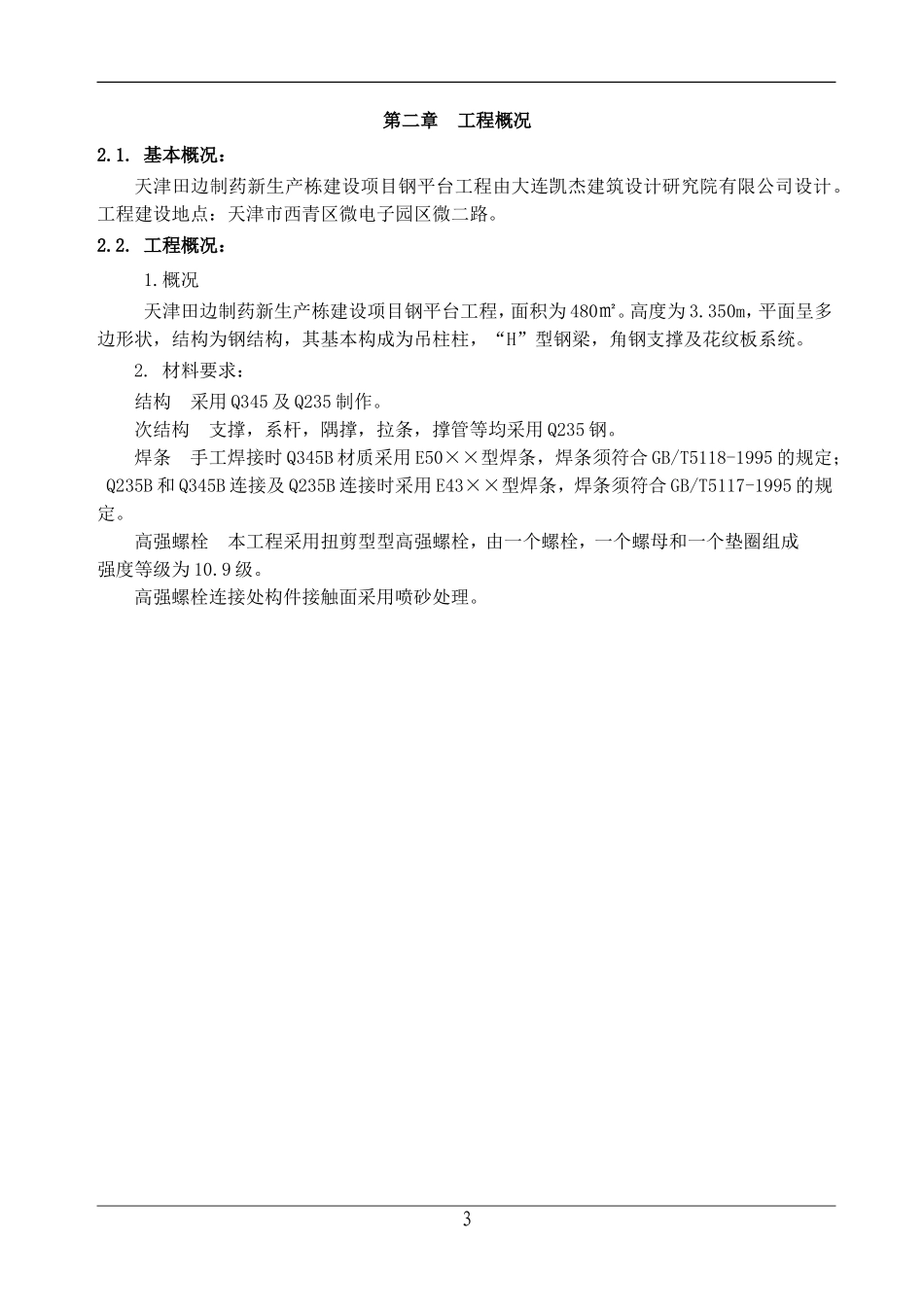

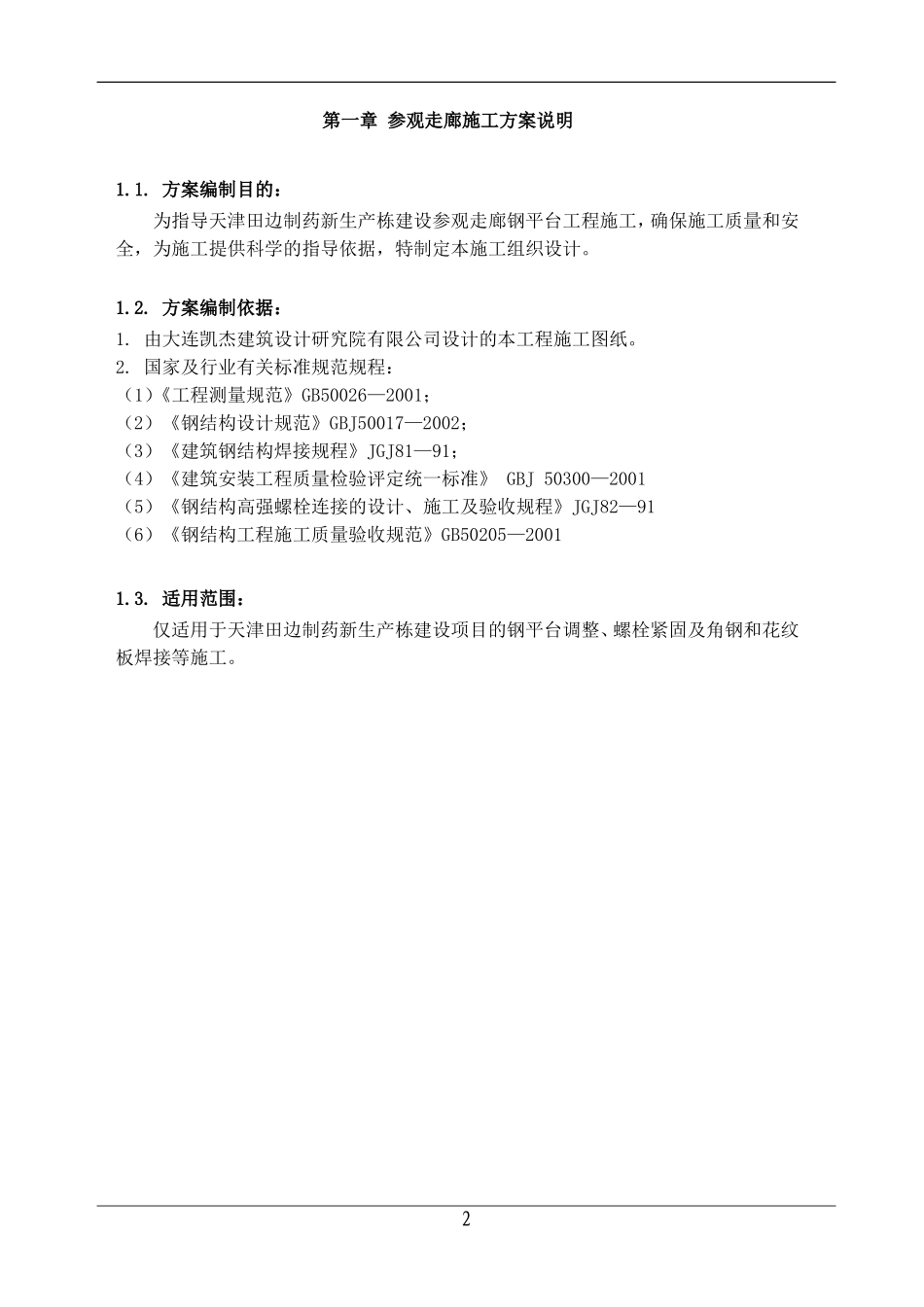

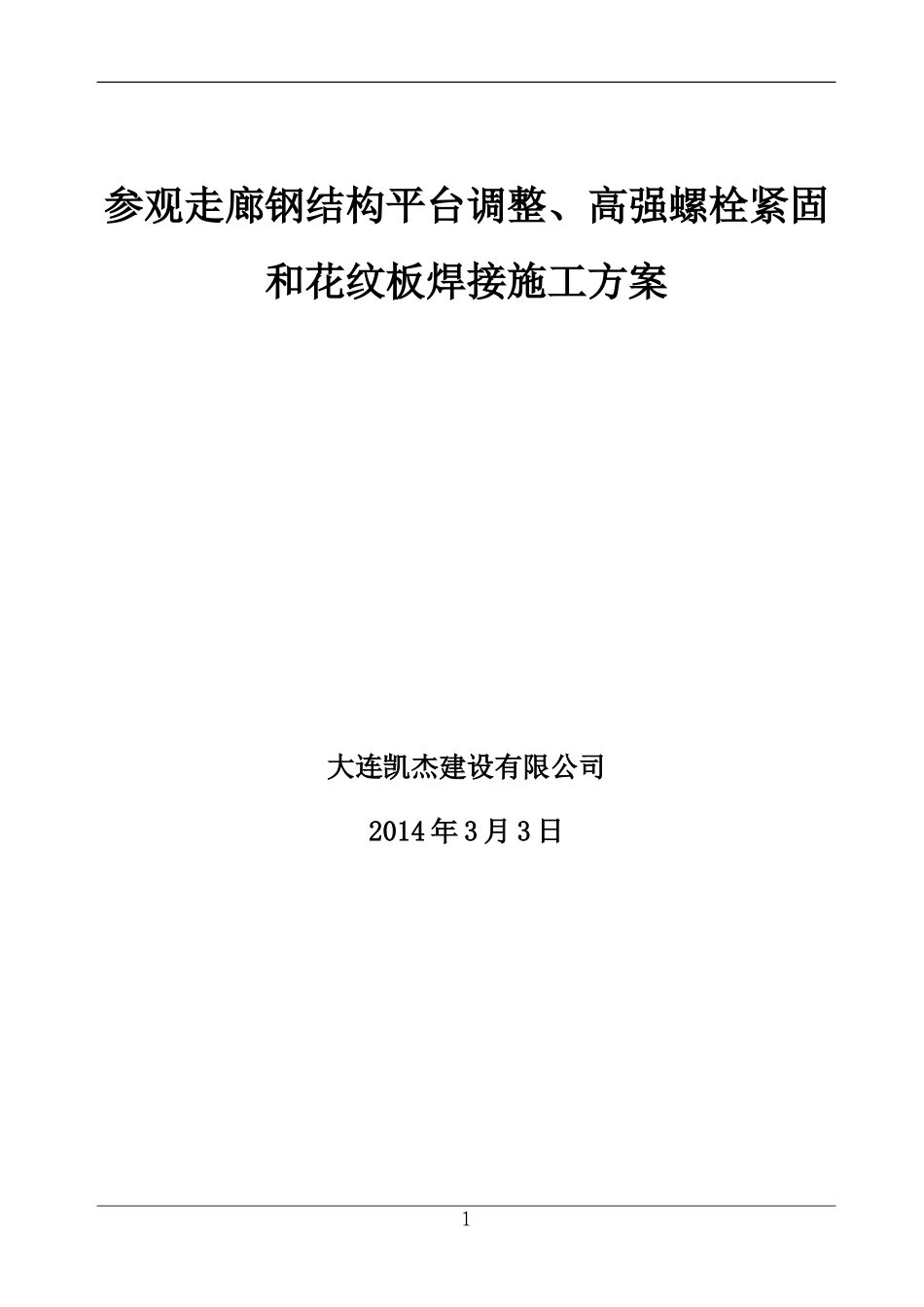

参观走廊钢结构平台调整、高强螺栓紧固和花纹板焊接施工方案大连凯杰建设有限公司2014年3月3日1第一章参观走廊施工方案说明1.1.方案编制目的：为指导天津田边制药新生产栋建设参观走廊钢平台工程施工，确保施工质量和安全，为施工提供科学的指导依据，特制定本施工组织设计。1.2.方案编制依据：1.由大连凯杰建筑设计研究院有限公司设计的本工程施工图纸。2.国家及行业有关标准规范规程：（1）《工程测量规范》GB50026—2001；（2）《钢结构设计规范》GBJ50017—2002；（3）《建筑钢结构焊接规程》JGJ81—91；（4）《建筑安装工程质量检验评定统一标准》GBJ50300—2001（5）《钢结构高强螺栓连接的设计、施工及验收规程》JGJ82—91（6）《钢结构工程施工质量验收规范》GB50205—20011.3.适用范围：仅适用于天津田边制药新生产栋建设项目的钢平台调整、螺栓紧固及角钢和花纹板焊接等施工。2第二章工程概况2.1.基本概况：天津田边制药新生产栋建设项目钢平台工程由大连凯杰建筑设计研究院有限公司设计。工程建设地点：天津市西青区微电子园区微二路。2.2.工程概况：1.概况天津田边制药新生产栋建设项目钢平台工程，面积为480㎡。高度为3.350m，平面呈多边形状，结构为钢结构，其基本构成为吊柱柱，“H”型钢梁，角钢支撑及花纹板系统。2.材料要求：结构采用Q345及Q235制作。次结构支撑，系杆，隅撑，拉条，撑管等均采用Q235钢。焊条手工焊接时Q345B材质采用E50××型焊条，焊条须符合GB/T5118-1995的规定；Q235B和Q345B连接及Q235B连接时采用E43××型焊条，焊条须符合GB/T5117-1995的规定。高强螺栓本工程采用扭剪型型高强螺栓，由一个螺栓，一个螺母和一个垫圈组成强度等级为10.9级。高强螺栓连接处构件接触面采用喷砂处理。3第3章钢结构安装施工方法施工顺序及方法钢结构平台吊柱与钢梁调整→高强螺栓紧固→角钢及花纹板焊接3.1.钢结构平台吊柱与钢梁调整：田边项目钢结构平台已经基本安装完毕，现场处于调整阶段。由于前期只进行钢结构的安装，所以导致钢结构施工中存在误差，根据现场实际情况为保证安装过程中工作顺利，钢结构调整施工时对现场安装完成后的钢结构轴线尺寸检测和地脚预埋件的位置和标高检测。摸清各轴线和地脚预埋件偏差情况后，再进行构件的调整工作。1.钢柱垂直度的测控：（1）钢柱在安装校正时，用经纬仪在交叉90°方向上观测钢柱刚架边柱外翼缘的边线。（2）垂直偏差必须校正达到规范规定的允许偏差值以内。柱子安装的允许偏差表（mm）项目允许偏差柱子定位轴线偏移1.0单节柱的垂直度H/1000，且不大于10.0注：H为柱子高度2.钢结构平台的水平控制。（1）根据土建提供的轴线，调整出两端的钢梁的轴线位置，然后挂通线检查所有柱子是否在一条直线上。（2）钢平台的标高控制是根据土建的建筑50线，用水准仪测量每根钢梁的标高，根据图纸要求的标高进行调整。调整完成后经过监理和业主的验收方可进行下道工序。3.2.高强螺栓紧固：整体结构或局部整体结构找正工作完成后，即进行高强螺栓紧固工作，高强螺栓紧固分初拧和终拧，初、终拧的扭矩控制值应在高强螺栓紧固前给出。高强螺栓扭矩值确定如下：根据设计要求本工程采用承压型高强螺栓连接，设计选用扭剪型高强螺栓连接副。该连接副由一个螺栓，一个螺母和一个垫圈组成，属于自标量型螺栓，其施工坚固，扭矩由螺杆与梅花头之间的切口直径决定的，施工时要使用专用的电动扳手，该电动扳手配有内外两个套管，外套筒扭螺母，对螺栓施加扭矩，内套筒反向扭梅花头，两个扭矩大小相等，方向相反。高强度螺栓连接施工主要分扭矩法施工和转角法施工。扭矩法施工就是施工前确定施工扭矩值大小，然后使用扳手按此扭矩拧到位即可，转角法施工即为施工前确螺母旋转角度，然后使用扳手拧到控制角度即可。本工程采用扭剪型高强度螺栓连接副，只能采用扭矩法施工。扭矩值计算如下：4初拧扭矩值To＝0.065Pc*d＝0.065*170*20＝221N·m（施工预拉力标准值Pc根据规范要求取170kN，螺栓公称直径d是20mm）扭剪型高强螺栓的终拧使用专用的电动扳手，将梅花头拧断即达到终拧要求，（因为高强螺栓做复试报告合格）对于部分因操作空间及施...
