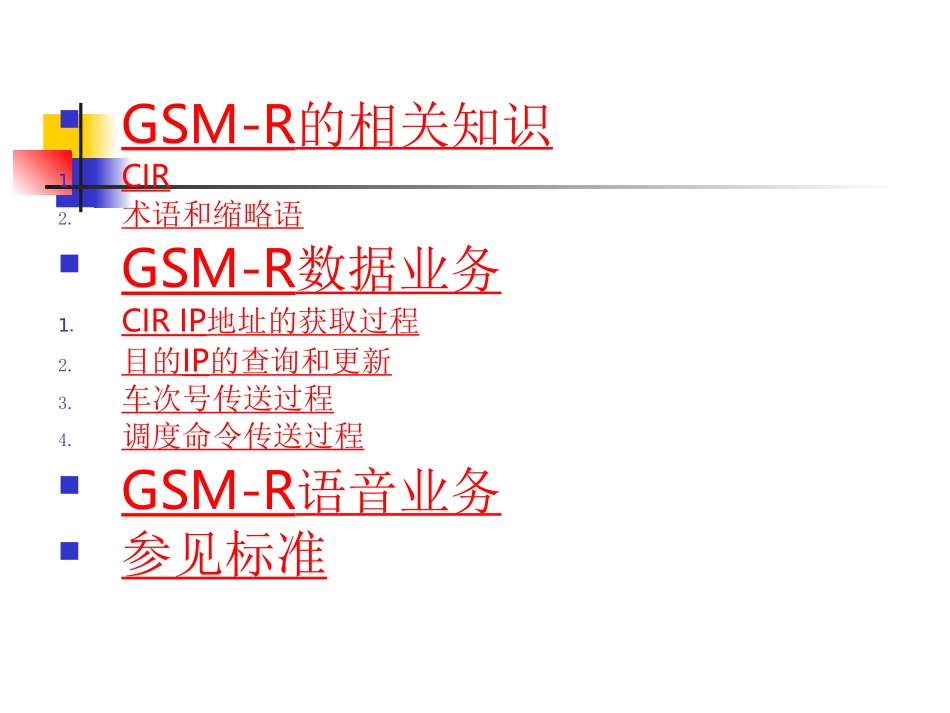

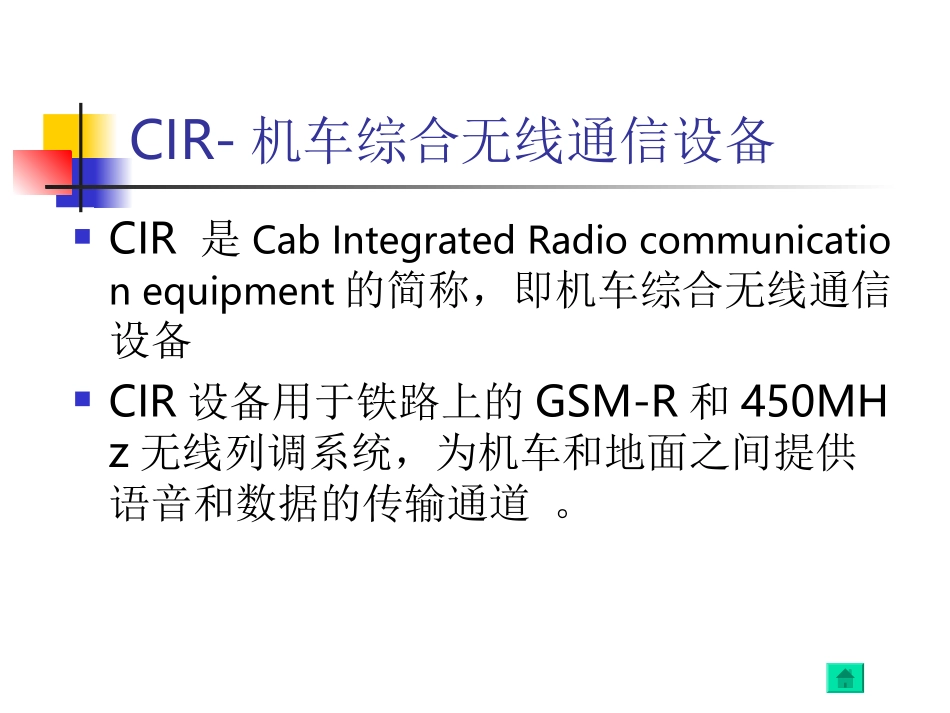

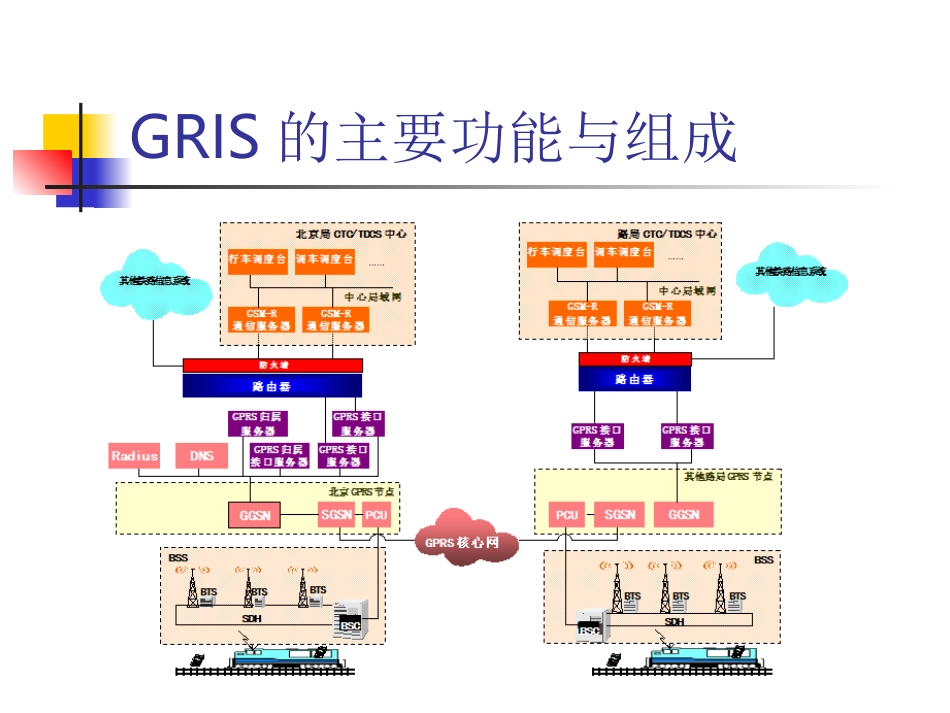

GSM-R的相关知识1.CIR2.术语和缩略语GSM-R数据业务1.CIRIP地址的获取过程2.目的IP的查询和更新3.车次号传送过程4.调度命令传送过程GSM-R语音业务参见标准CIR-机车综合无线通信设备CIR是CabIntegratedRadiocommunicationequipment的简称，即机车综合无线通信设备CIR设备用于铁路上的GSM-R和450MHz无线列调系统，为机车和地面之间提供语音和数据的传输通道。GRIS的主要功能与组成GSM-R数据业务－IP地址获取CIR上电获取CIRIP地址的过程如下：1）合法SIM卡，正确设置APN、用户名和密码（通常是机车号）。2）CIR上电后，首先登录GSM-R网络。3）CIR向网络发送所属铁路局的APN号（北京局APN：GRIS.BJ；南昌局APN：GRIS.NC；上海局APN：GRIS.SH）。4）CIR以机车号为用户名和密码向GSMR网络申请IP地址。5）RADIUS服务器分析CIR的机车号，将相应的IP地址分配给CIR。6）获取IP后，可以在维护界面进行查询。GPRS业务流程分析PDP激活712厂CIR北京SGSN北京GGSN北京DNS北京RADIUS①CIR把APN域名地址发送至北京SGSN②北京SGSN根据CIR的APN向北京DNS发起APN解析请求③北京DNS返回GGSN的IP地址④SGSN向GGSN发起PDP激活请求⑤GGSN向RADIUS发起鉴权请求⑥RADIUS进行机车号的鉴权、分配对应IP地址⑦GGSN向SGSN返回PDP激活请求响应⑧GGSN向CIR分配IP地址，PDP激活成功GSM-R数据业务－目的IP（GRISIP）的查询北京核心网的归属接口服务器GROS负责CIR发送车次号校核数据目标IP地址分配的任务：1.CIR存储北京GROS的地址作为归属IP地址。2.GROS建立北京局、成都局等管辖范围的数据库文件，包括基站小区ID，GPS范围、各路局GPRS接口服务器（GRIS）地址等。3.CIR在获取IP地址后，最长等待3分钟后或3分钟内GPS信息变为有效时向归属IP地址（北京GROS）发送“目的IP地址查询”请求,其中包含当前基站位置区ID、小区ID、GPS位置等信息。4.GROS根据小区ID、GPS位置等信息判断CIR所在位置，并将相应路局GRIS的IP地址发送给CIR。5.CIR获取目的IP地址后，将在满足条件时向该GRIS发送车次号校核数据。6.GRIS将接收到的车次号校核数据向CTC/TDCS转发。GSM-R数据业务－目的IP（GRISIP）的查询北京核心网的归属接口服务器GROS负责CIR发送车次号校核数据目标IP地址分配的任务：7.异常情况下：CIR发送“目的IP地址查询”请求后1分钟内没有收到GROS的响应，则应重发查询请求。经过3次查询请求后仍未收到GROS的响应，则应启用CIR存储的GRISIP地址作为当前GRIS的IP地址。如果GRIS接收到CIR发送的“目的IP地址查询”请求信息，则向GROS转发“查询当前GRISIP地址”指令。GROS根据CIR位置信息查询CIR当前所属GRIS的IP地址，并向CIR发送“返回当前GRISIP地址信息”。CIR收到该数据帧后，向GROS发送“IP地址更新响应”，并存储记录接收到的IP地址作为车次号校核信息等传送的目的地址，实现IP地址查询。GSM-R数据业务－目的IP（GRISIP）的查询CIR查询当前GRISIP地址流程：712厂CIR北京SGSN北京GGSN北京GROS①CIR通过北京SGSN/GGSN向北京GROS发起“查询当前GRISIP地址”①②返回当前GRISIP地址信息②返回当前GRISIP地址信息②返回当前GRISIP地址信息GSM-R数据业务－目的IP（GRISIP）的更新1）CTC/TDCS启动更新CIR目的IP地址列车运行到铁路局的交界处，当前CTC/TDCS通信服务器判断列车即将移出管辖区域时，向GRIS发送“越界指示”，内容包括列车机车号、车次号以及接管铁路局代号等信息。GRIS根据收到的接管铁路局代号信息查询数据库，获得接管GRIS的IP地址，并向CIR发送“IP地址更新”数据帧。CIR接收数据帧，首先回复“IP地址更新响应”，当前GRIS收到CIR回复的“IP地址更新响应”后，再向CTC/TDCS通信服务器发送回复“越界指示响应”。CIR将收到的IP地址作为车次号校核信息、列车停稳及启动信息传送的目的地址，实现目的IP地址的更新。若GRIS在规定的时间内没有收到“IP地址更新响应”，应重发“IP地址更新”数据帧。重发次数为3次。GSM-R数据业务－目的IP（GRISIP）的更新2）GRIS更新CIR目的IP地址当列车运行到新的CTC/TDCS管辖范围的信号机，若CTC/TDCS中心未能及时向GRIS发...
