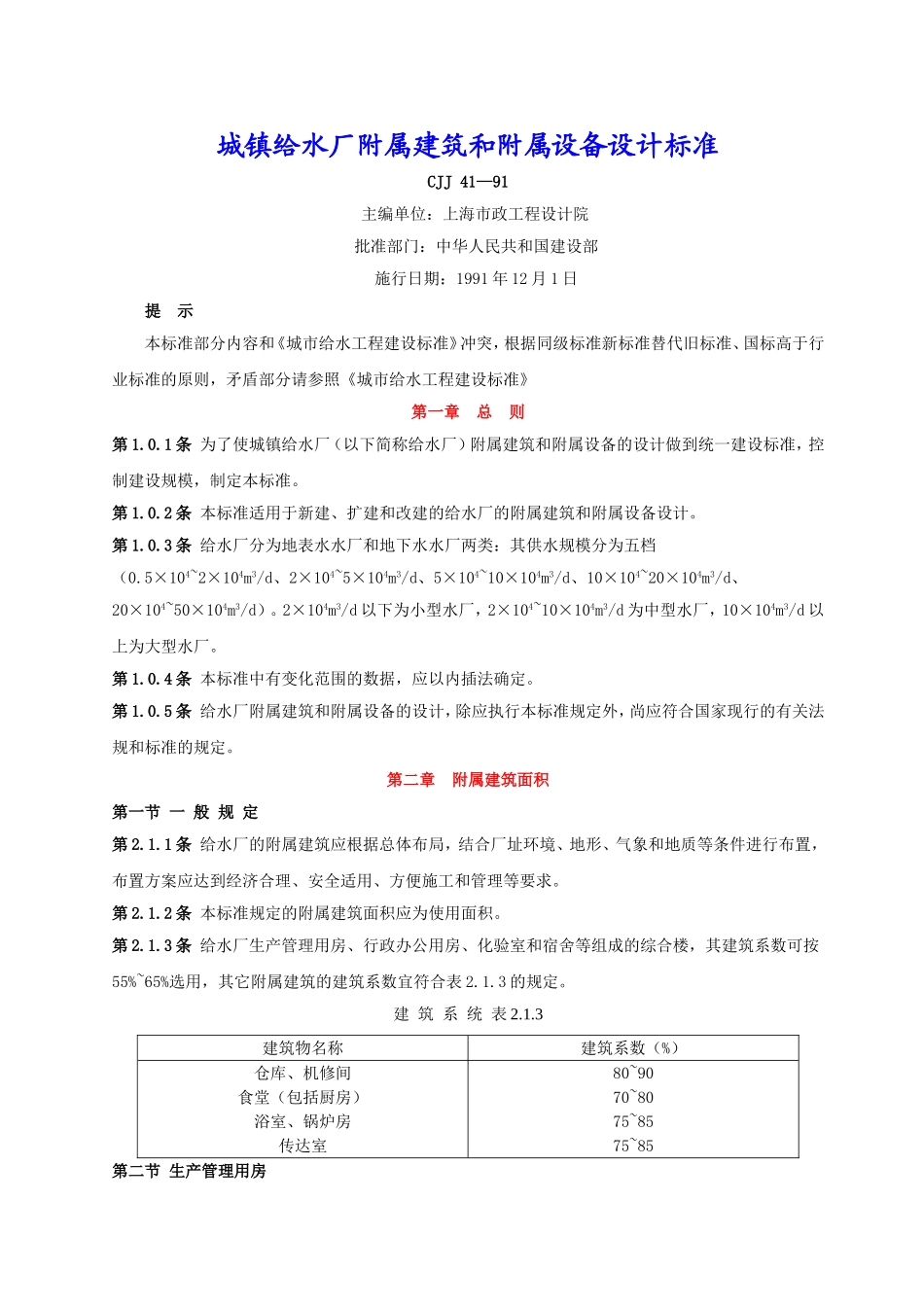

城镇给水厂附属建筑和附属设备设计标准CJJ41—91主编单位：上海市政工程设计院批准部门：中华人民共和国建设部施行日期：1991年12月1日提示本标准部分内容和《城市给水工程建设标准》冲突，根据同级标准新标准替代旧标准、国标高于行业标准的原则，矛盾部分请参照《城市给水工程建设标准》第一章总则第1.0.1条为了使城镇给水厂（以下简称给水厂）附属建筑和附属设备的设计做到统一建设标准，控制建设规模，制定本标准。第1.0.2条本标准适用于新建、扩建和改建的给水厂的附属建筑和附属设备设计。第1.0.3条给水厂分为地表水水厂和地下水水厂两类：其供水规模分为五档（0.5×104~2×104m3/d、2×104~5×104m3/d、5×104~10×104m3/d、10×104~20×104m3/d、20×104~50×104m3/d）。2×104m3/d以下为小型水厂，2×104~10×104m3/d为中型水厂，10×104m3/d以上为大型水厂。第1.0.4条本标准中有变化范围的数据，应以内插法确定。第1.0.5条给水厂附属建筑和附属设备的设计，除应执行本标准规定外，尚应符合国家现行的有关法规和标准的规定。第二章附属建筑面积第一节一般规定第2.1.1条给水厂的附属建筑应根据总体布局，结合厂址环境、地形、气象和地质等条件进行布置，布置方案应达到经济合理、安全适用、方便施工和管理等要求。第2.1.2条本标准规定的附属建筑面积应为使用面积。第2.1.3条给水厂生产管理用房、行政办公用房、化验室和宿舍等组成的综合楼，其建筑系数可按55%~65%选用，其它附属建筑的建筑系数宜符合表2.1.3的规定。建筑系统表2.1.3建筑物名称建筑系数（%）仓库、机修间食堂（包括厨房）浴室、锅炉房传达室80~9070~8075~8575~85第二节生产管理用房第2.2.1条生产管理用房包括计划室、技术室、技术资料室、劳动工资室、财务室、会议室、活动室、调度室、医务室和电话总机室等。第2.2.2条生产管理用房面积应符合表2.2.2的规定。生产管理用房面积表2.2.2类别给水厂规模（104m3/d）地表水水厂（m2）地下水水厂（m2）0.5~22~55~1010~2020~50100~150150~210210~300300~350350~40080~120120~150150~180180~250250~300注：本表已包括行政办公用房的面积。第三节行政办公用房第2.3.1条行政办公用房包括办公室、打字室、资料室和接待室等。它宜跟生产管理用房等联建。第2.3.2条行政办公用房，每人（即每一编制定员）平均面积为5.8~6.5m2。第四节化验室第2.4.1条化验室面积应按常规水质化验项目确定。根据给水厂规模，一般由理化分析室、毒理检验室、生物检验室（包括无菌室）、加热室、天平室、仪器室、药品贮藏室（包括毒品室）、办公室和更衣间等组成。第2.4.2条化验室面积和定员应符合表2.4.2的规定。化验室面积和定员表2.4.2类别给水厂规模(104m3/d)地表水水厂地下水水厂面积(m2)定员(人)面积(m2)定员(人)0.5~2.02~55~1060~9090~110110~1602~44~55~630~6060~8080~1001~33~44~510~2020~50160~180180~2006~88~10100~120120~1505~66~8注：本表面积指给水厂一级化验室用房，不包括车间及班组化验用房。第2.4.3条设有原子吸收、气相色谱分析仪等大型仪器配备的化验室，其面积可酌情增加。第五节维修车间第2.5.1条维修车间一般包括机修间、电修间、水表修理间和泥木工间。第2.5.2条给水厂机修间分为中修、小修两类，中修以维修部件为主，小修以维修零件为主，其类型的选用应考虑当地自来水公司的机修力量和协作条件确定。独立设置的泵站可按小修确定。第2.5.3条机修间面积和定足，应根据给水厂规模和维修类型确定，宜符合表2.5.3的规定。机修间面积和定员表表2.5.3小修中修车间面积(m2)辅助面积(m2)定员(人)车间面积(m2)辅助面积(m2)定员(人)地表水水厂地下水水厂地表水水厂地下水水厂地表水水厂地下水水厂地表水水厂地下水水厂地表水水厂地下水水厂地表水水厂地下水水厂0.5~250~7040~6025~3520~302~52~570~8060~7025~3520~304~63~62~570~10060~9035~4530~405~75~680~11070~10035~4530~406~86~75~10100~12090~10045~6040~507~96~7110~130100~12045~6040~508~107~810~20120~150100~13060~7050~609~107~8130~160120~14060~7050~6010~118~1020~50150~190130~16070~9060~8010~128~10160~2001...
