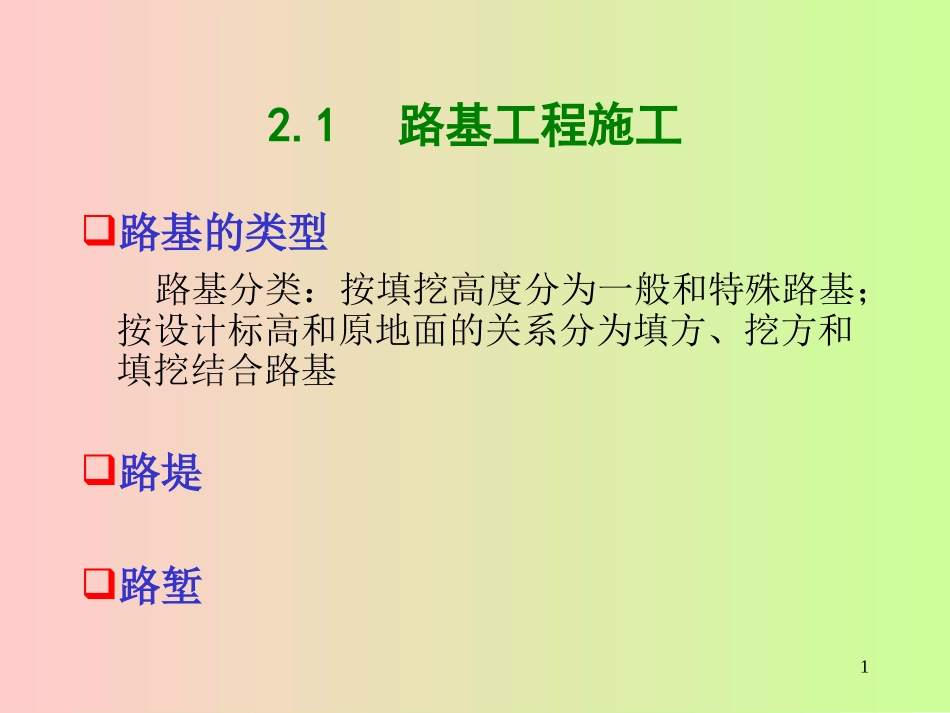

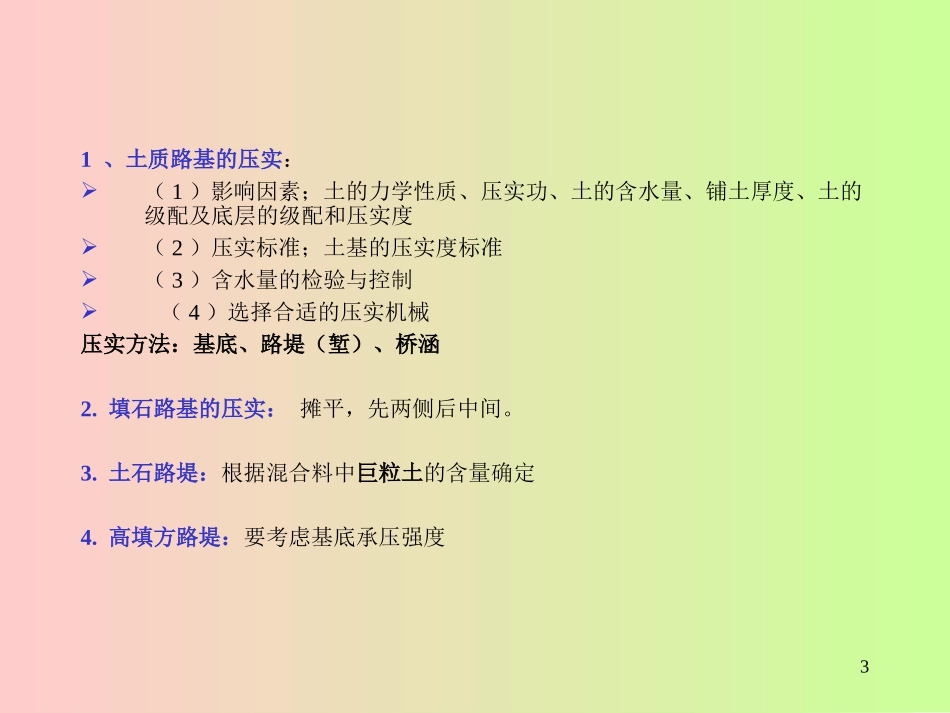

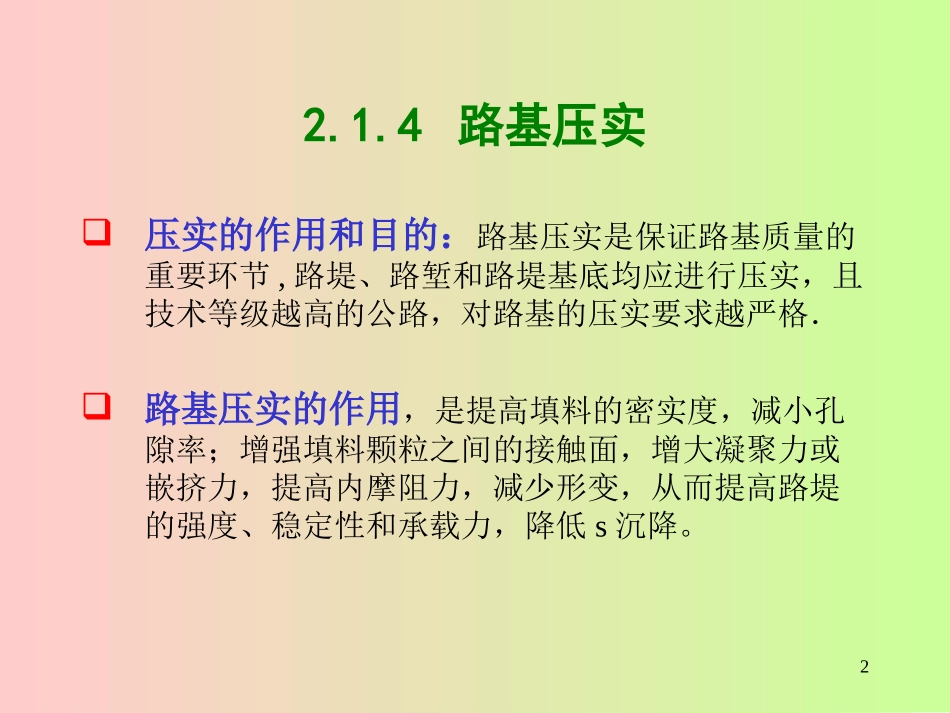

12.1路基工程施工路基的类型路基分类：按填挖高度分为一般和特殊路基；按设计标高和原地面的关系分为填方、挖方和填挖结合路基路堤路堑22.1.4路基压实压实的作用和目的：路基压实是保证路基质量的重要环节,路堤、路堑和路堤基底均应进行压实，且技术等级越高的公路，对路基的压实要求越严格．路基压实的作用，是提高填料的密实度，减小孔隙率；增强填料颗粒之间的接触面，增大凝聚力或嵌挤力，提高内摩阻力，减少形变，从而提高路堤的强度、稳定性和承载力，降低s沉降。31、土质路基的压实：（1）影响因素；土的力学性质、压实功、土的含水量、铺土厚度、土的级配及底层的级配和压实度（2）压实标准；土基的压实度标准（3）含水量的检验与控制（4）选择合适的压实机械压实方法：基底、路堤（堑）、桥涵2.填石路基的压实：摊平，先两侧后中间。3.土石路堤：根据混合料中巨粒土的含量确定4.高填方路堤：要考虑基底承压强度4567水是造成路基及其沿线构造物病害的主要原因路基排水设施施工地表水1、冲刷路肩、边坡、路基、桥涵，导致路基整体性受损害2、渗透使路基湿软、沉陷，导致路基强度降低地下水引起路基湿软、冻胀、翻浆，边坡滑坍，甚至使整个路基沿倾斜基底滑动8水对路基路面的影响（1）对路基的影响1）地面水对路基产生冲刷和渗透；2）地下水使路基湿软、膨胀、冻胀、翻浆、边坡滑坍、山坡滑坡等。（2）对路面的影响1）降低路面材料强度；2）加快路面材料损坏；3）唧浆、冲刷；4）使路面因支撑不足而出现疲劳损坏。为保证路基的坚固和稳定，首要任务是做好路基排水工作。把路基工作区内的土基含水量降到工程容许范围内以保证路基稳定的工作状态。91011路基排水工程：地面排水和地下排水地面排水：边沟，截水沟（天沟），排水沟，跌水和急流槽拦水带蒸发池1213(一)排水沟排水沟是设于路堤护道的外侧，用以排除路堤范围内的地面水和截排从田野方面流向路堤的地面水的地面排水设备。断面形式常采用梯形和矩形，如图下所示。14（二）边沟（侧沟）边（侧）沟是位于路堑路肩边缘的外侧，用以汇集和排除路堑范围以内的地面水。在线路不填不挖的地段亦应设置侧沟。15梯形——土质边沟矩形——石质边沟流线形——积雪或积砂路段三角形——矮路堤或机械化施工边沟横断面形式16矩形边沟17梯形边沟18流线型边沟1920边沟施工工艺流程21（三）天沟天沟是位于堑顶边缘以外，可设一道或几道，用以截排堑顶上方流向路堑的地面水。22（四）截水沟截水沟设置于路堑边坡平台上及排水沟、侧沟、天沟所在部位以外的其他地方，用以截排边坡平台以上的坡面水或所在地区的部分地面水。保护挖方边坡和填方坡脚不受流水冲刷23横断面形式：梯形或矩形深度和底宽：不宜小于0.5m；边坡：一般采用1:1~1:1.5沟底纵坡：不小于0.5%；长度：200~500m为宜截水沟的常见断面形式a)土质截水沟；b）石质截水沟24(五)矩形水槽当水沟所在地段土质不良或地质不良，水沟易于变形，以及受地形、地物或建筑限界的限制，不能设置占地较宽的梯形水沟时，排水沟、侧沟、天沟、截水沟均宜采用矩形水槽的形式。如下图所示。浆砌片石矩形水槽断面图浆砌砖石矩形水槽断面图25(六)跌水、缓流井在地形陡峻地段，水沟的沟底纵坡很大时，可修建跌水、急流槽和缓流井等排水设施，以减少沟内流速，降低动能，如下图所示。水沟底纵坡较大时的地面排水设施2627跌水282930跌水：主槽底部呈台阶状的急流槽，构造可有单级和多级两类，每级高差为0.2～2.0m，利用台阶跌水消能。一般应作铺砌防护。缓流井：沟底纵坡较陡的水沟，可设计成两段坡度较缓的水沟用缓流井连接起来。两端水沟的落水高差最大可达１５ｍ。急流槽：用片石、混凝土材料筑成的，衔接两段高程较大的排水设施。主槽纵坡大，水流急。出口设有消力池、消能槛等消能装置。沟底纵坡可达1：2。吊沟：在不得已的情况下，从天沟向侧沟排水时，一般采用路堑边坡吊沟(急流水槽的一种形式)，如下图所示。(六)跌水、缓流井31吊沟排水示意图(六)跌水、缓流井32设置位置：陡坡、深沟地段形式：水流不离开槽底的沟槽作用：将上下游水位差较大的水流引至桥涵进口或...
