第30讲（选讲）主要内容：单门限电压比较器和迟滞比较器基本要求：掌握单门限电压比较器和迟滞比较器的工作原理，理解方波及锯齿波发生器的工作原理
教学要点：单门限电压比较器和迟滞比较器的工作原理9
4非正弦波发生电路一、比较器比较器是将一个模拟电压信号与一个基准电压相比较的电路
常用的幅度比较电路有电压幅度比较器、窗口比较器和具有滞回特性的比较器
这些比较器的阈值是固定的，有的只有一个阈值，有的具有两个阈值

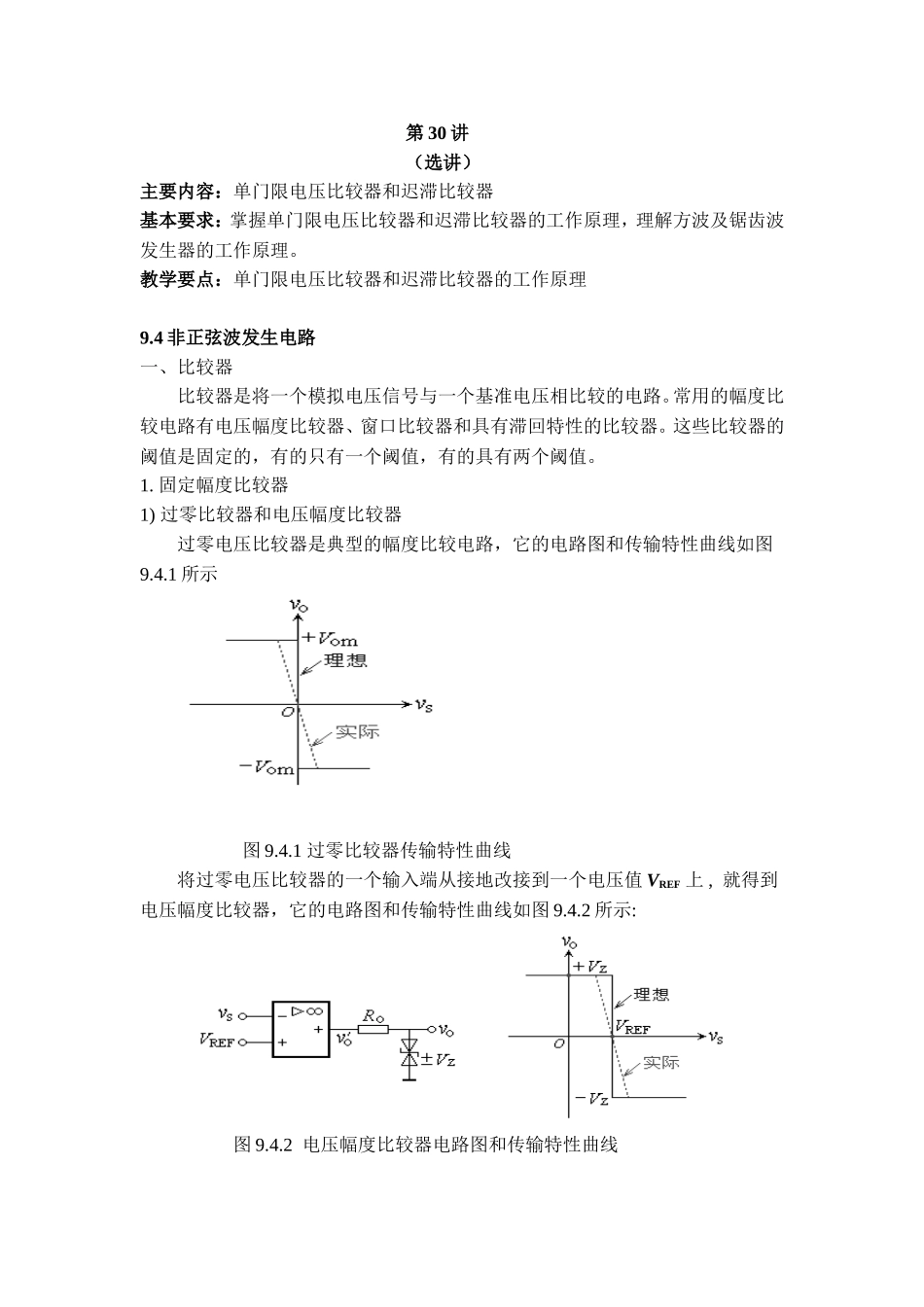

固定幅度比较器1)过零比较器和电压幅度比较器过零电压比较器是典型的幅度比较电路，它的电路图和传输特性曲线如图9
1过零比较器传输特性曲线将过零电压比较器的一个输入端从接地改接到一个电压值VREF上,就得到电压幅度比较器，它的电路图和传输特性曲线如图9
2所示:图9
2电压幅度比较器电路图和传输特性曲线2)比较器的基本特点(1)工作在开环或正反馈状态
(2)开关特性，因开环增益很大，比较器的输出只有高电平和低电平两个稳定状态
(3)非线性，因大幅度工作，输出和输入不成线性关系

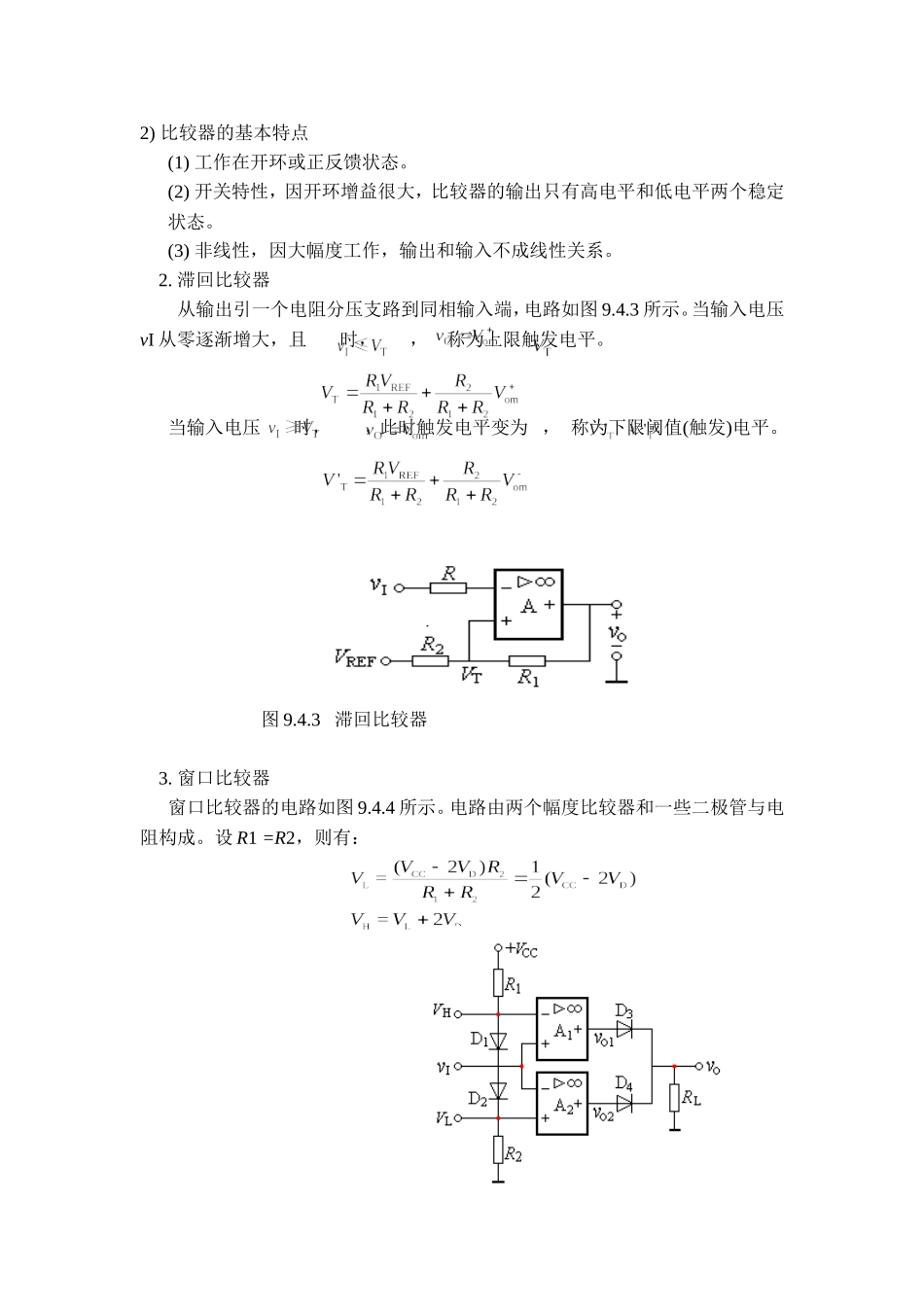

滞回比较器从输出引一个电阻分压支路到同相输入端，电路如图9
当输入电压vI从零逐渐增大，且时，，称为上限触发电平
当输入电压时，，此时触发电平变为，称为下限阈值(触发)电平
3滞回比较器3
窗口比较器窗口比较器的电路如图9
电路由两个幅度比较器和一些二极管与电阻构成
设R1=R2，则有：图9

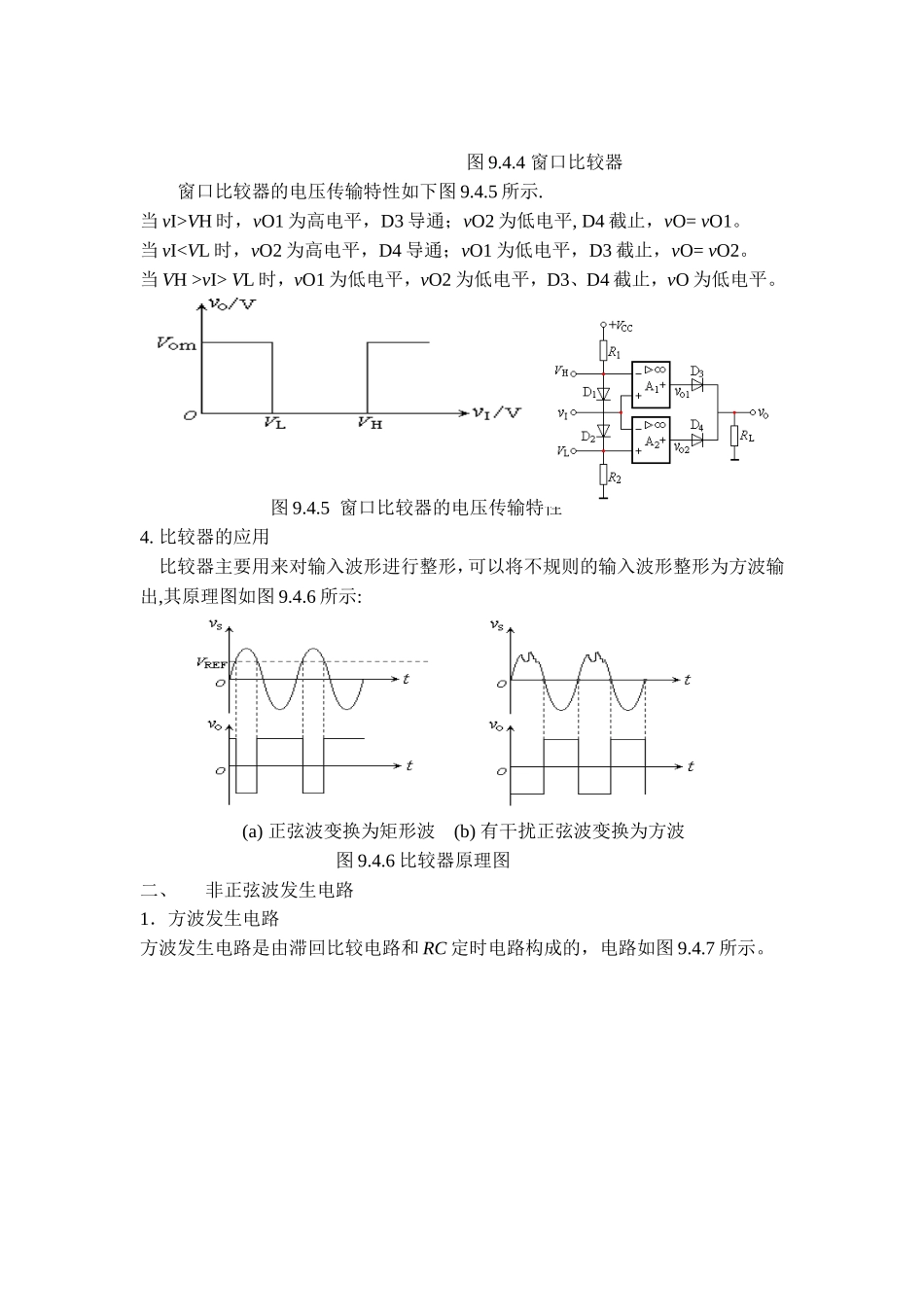

4窗口比较器窗口比较器的电压传输特性如下图9
当vI>VH时，vO1为高电平，D3导通；vO2为低电平,D4截止，vO=vO1
当vIvI>VL时，vO1为低电平，vO2为低电平，D3、D4截止，vO为低电平
5窗口比较器的电压传输特性4
比较器的应用比较器主要用来对输入波形进行整形，可以将不规则的输入波形整形为方波输出
