Maya法线贴图的几种烘焙方法VIP免费

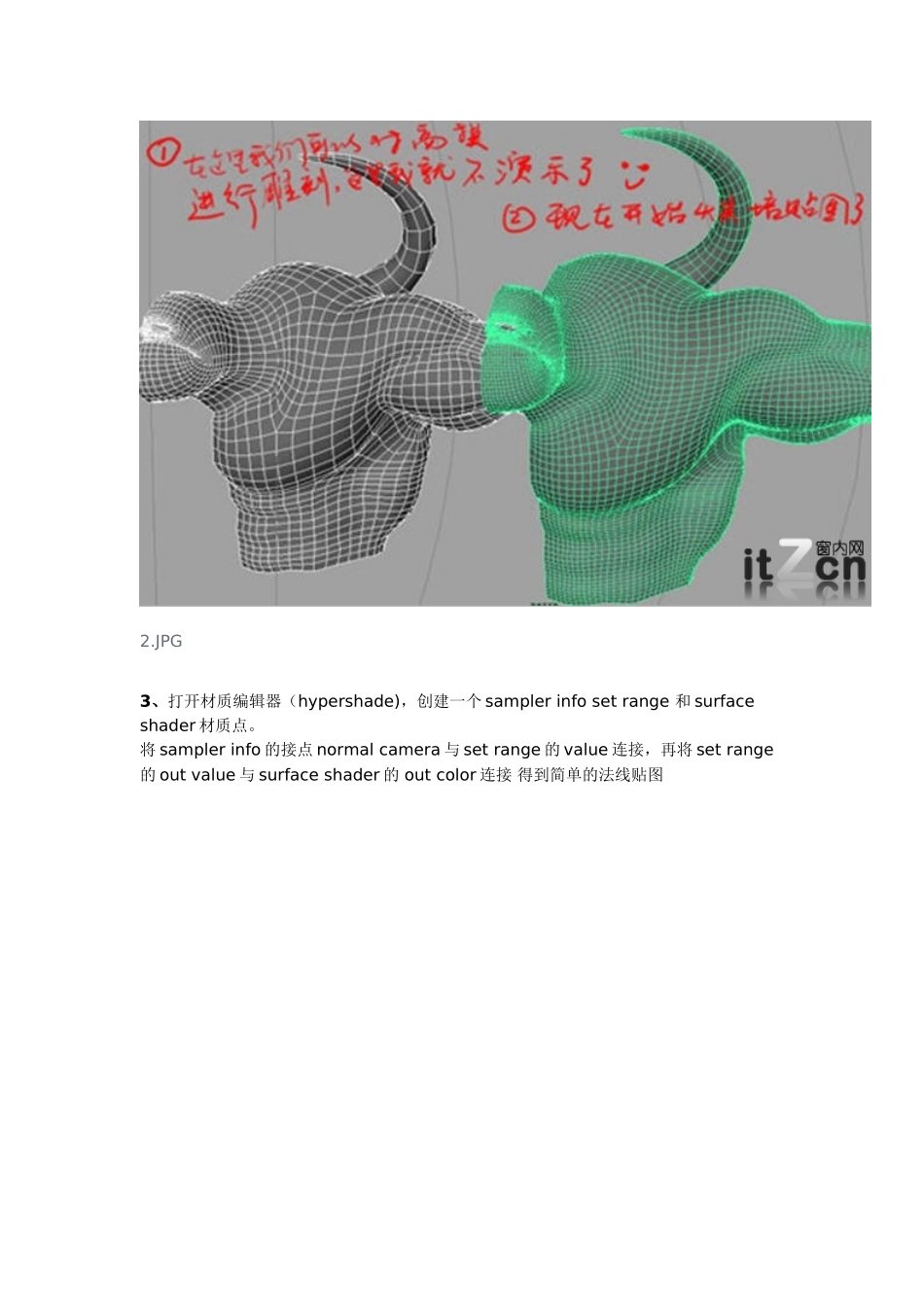

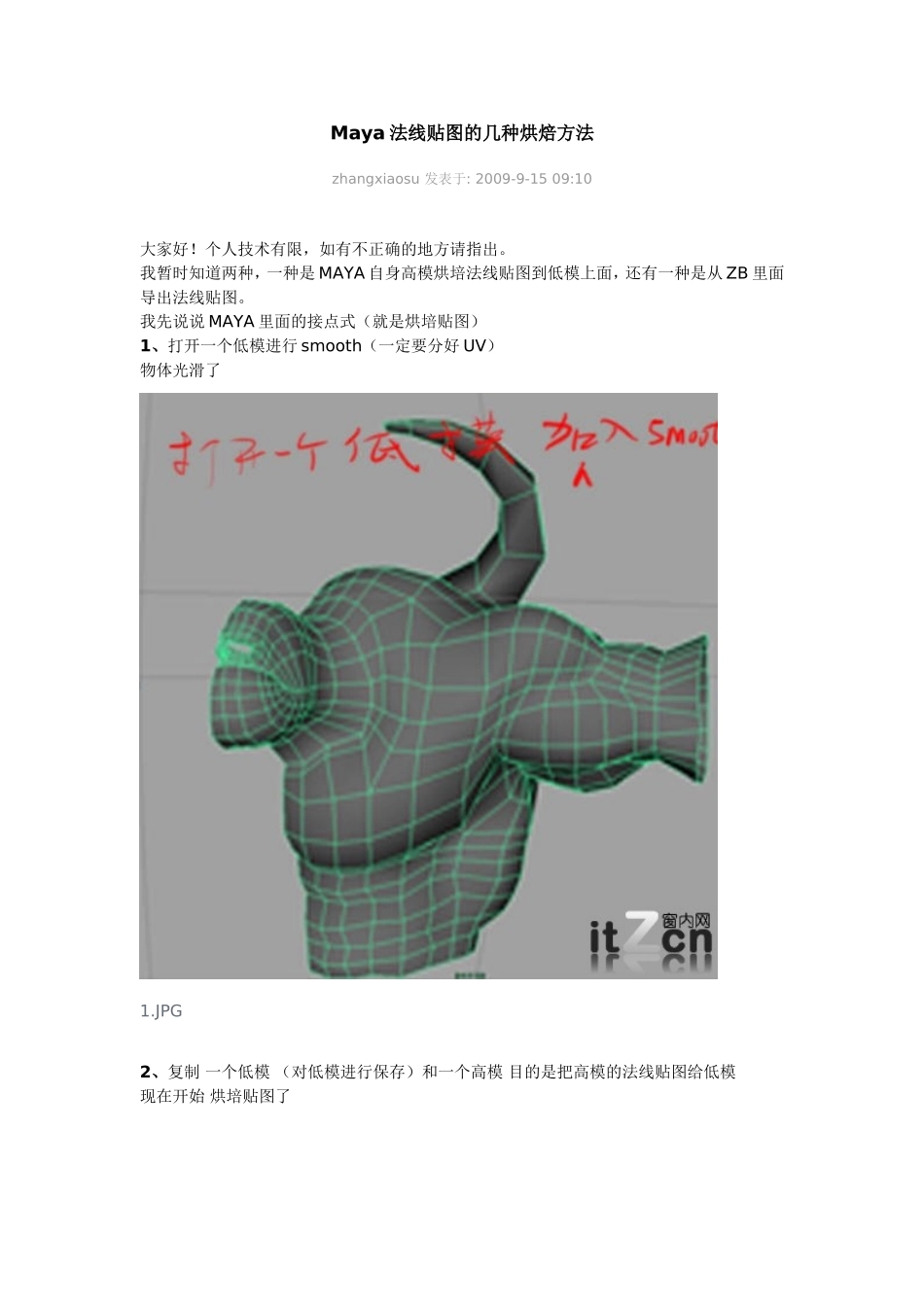

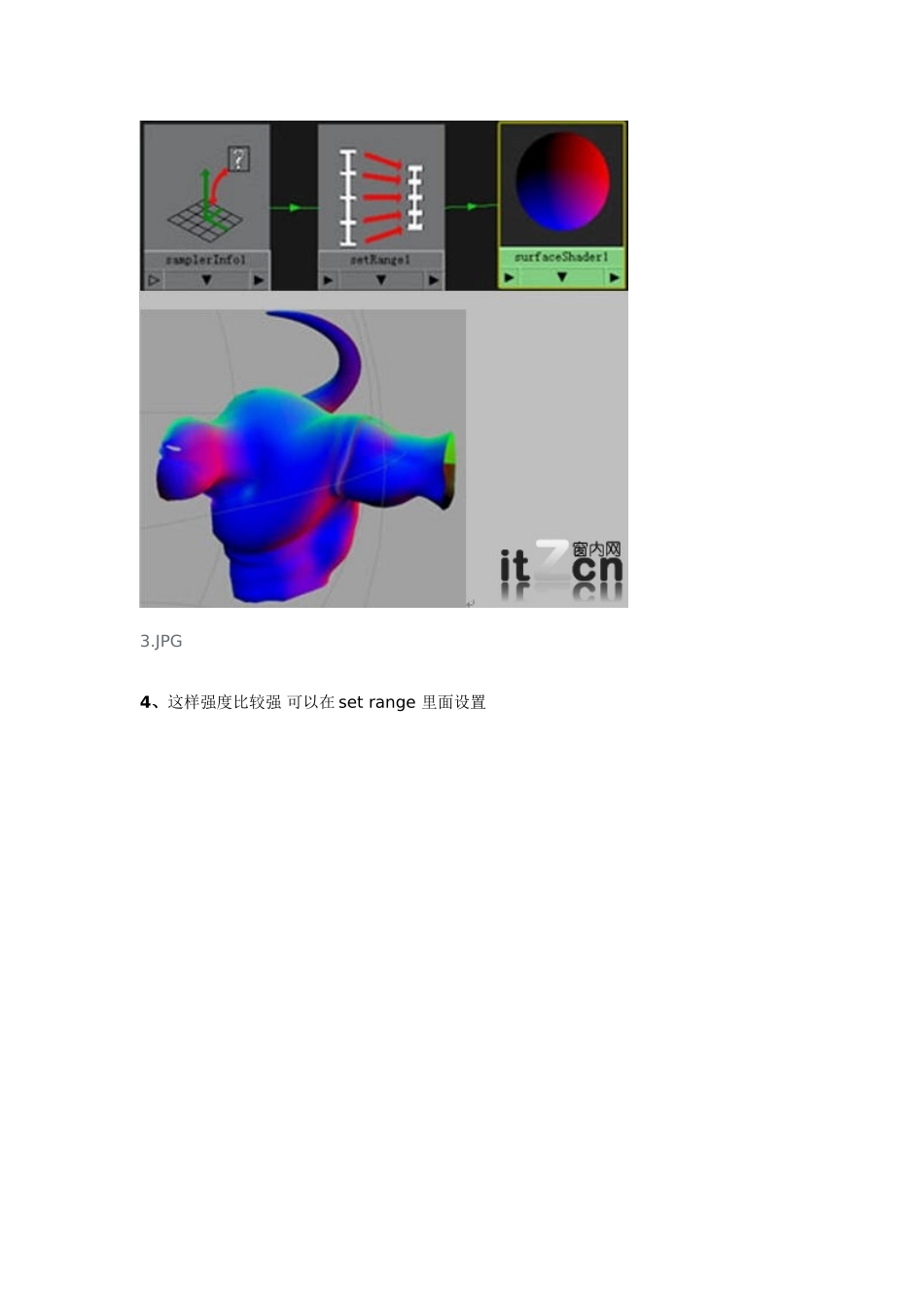

Maya法线贴图的几种烘焙方法zhangxiaosu发表于:2009-9-1509:10大家好！个人技术有限，如有不正确的地方请指出。我暂时知道两种，一种是MAYA自身高模烘培法线贴图到低模上面，还有一种是从ZB里面导出法线贴图。我先说说MAYA里面的接点式（就是烘培贴图）1、打开一个低模进行smooth（一定要分好UV）物体光滑了1.JPG2、复制一个低模（对低模进行保存）和一个高模目的是把高模的法线贴图给低模现在开始烘培贴图了2.JPG3、打开材质编辑器（hypershade)，创建一个samplerinfosetrange和surfaceshader材质点。将samplerinfo的接点normalcamera与setrange的value连接，再将setrange的outvalue与surfaceshader的outcolor连接得到简单的法线贴图3.JPG4、这样强度比较强可以在setrange里面设置4..JPG5、法线纹理效果已经产生了，可是当我们把摄象机旋转的时候，渲染时，法线出现变化。因为samplerinfo接点的normalcameral是以摄象机坐标为基础记录法线方向的颜色。而我们要的结果是无论摄象机如何移动，旋转，法线纹理都不会变动。（上方总是绿色，左下方兰色，右下方是红色）现在我们来解决这个问题。思路是让世界坐标和物体的坐标进行对应：那就用到Vectorproduce接点来转化坐标。创建一个Vectorproduce接点。。把samplerinfo的normalcamera与vectorproduct的Input1连接。把透视图的摄象机用中键拖入到workarea...把perspshape的worldmatrix[0]与vectorproduct的matrix连接。。注意一定要把Vectorproduce的operation设置为vectormatrixproduct.这样就可以把摄象机转为世界坐标了。5.JPG6、这时候我们会发现法线文理中的颜色固化在模型上一样，没有发生任何变化。现在的法线只是固定在世界坐标中而没有固化在物体的局部坐标中。所以当物体本身发生旋转，法线的颜色还是会发生变化。这里我们将再次使用矩阵接点。将世界坐标固化在物体坐标上，那样才是我们想要的。再创建一个Vectorproduce接点。把第一个Vectorproduce的output与第二个Vectorproduce的Input1连接。**注意别忘了把Vectorproduce的operation设置为vectormatrixproduct。要不然，就会变灰色。把物体的worldInversematrix[0]与第二个Vectorproduce的matrix连接。6.JPG7、上一步中选择第二个Vectorproduce按住Shift再选择物体到材质编辑器里面菜单栏graph下的inputandoutputconnectons可以把物体导入到材质工作区域。也可以在outline里面把物体拖入进来。现在我们可以任意旋转物体和视图，渲染，法线都是正确的。现在我们把法线贴图导出来。选中surfaceshader,再配合shift键同时选中模型。在hypershade)选择视图菜单edit|converttofiletexture选项盒7.JPG8、法线贴图已经烘培出来了8.JPG9、贴图在默认的目录sourceimages文件中。现在我们把法线贴图用到低模上吧。打开低模文件和材质编辑器（hypershade）创建一个lambert材质和setrange材质。9.JPG字体:小中大教你如何在Maya中渲染模型线框的方法zhangxiaosu发表于:2009-9-1709:21来源:图书馆1、打开一个建摸选择菜单windows(窗口)——>RenderingEditors(渲染编辑器）——>HardwarerenderBuffer(硬件渲染）。10.JPG2、11.JPG3、12.JPG4、13.JPG5、渲染完成后，文件会保存到当前的工程目录images文件夹下。将其掉入Photoshop中降低分辨率。如果愿意的话也可以进行简单的修饰。效果如下图14.JPG字体:小中大一个很好的渲染素模的方法zhangxiaosu发表于:2009-9-1709:42来源:图书馆1、选中图层区的Render单选按钮，切换到渲染属性层。然后，单击新建图层按钮，新建一个渲染层，如下图0.JPG2、框选场景中所有的物体，然后，鼠标在新建渲染层右击，选择AddSelectedobjects属性，将其添加到该层。3、然后，在默认的渲染层上双击，为其重命名为AmbientOcclusionRL。17.JPG4、在命名的图层上右击，选择Attributes属性选项，打开属性编辑窗口。然后，单击Presets按钮，在弹出的列表中选择Occlusion命令。18.JPG5、回到渲染图层，设置部分参数。19.JPG6、20.JPG7、21.JPG8、最后，进行渲染输出。a>>查看帖子字体:小中大mentalrayforMaya使用手册xuniuben发表于:2009-2-2608:54来源:图书馆mentalr...
