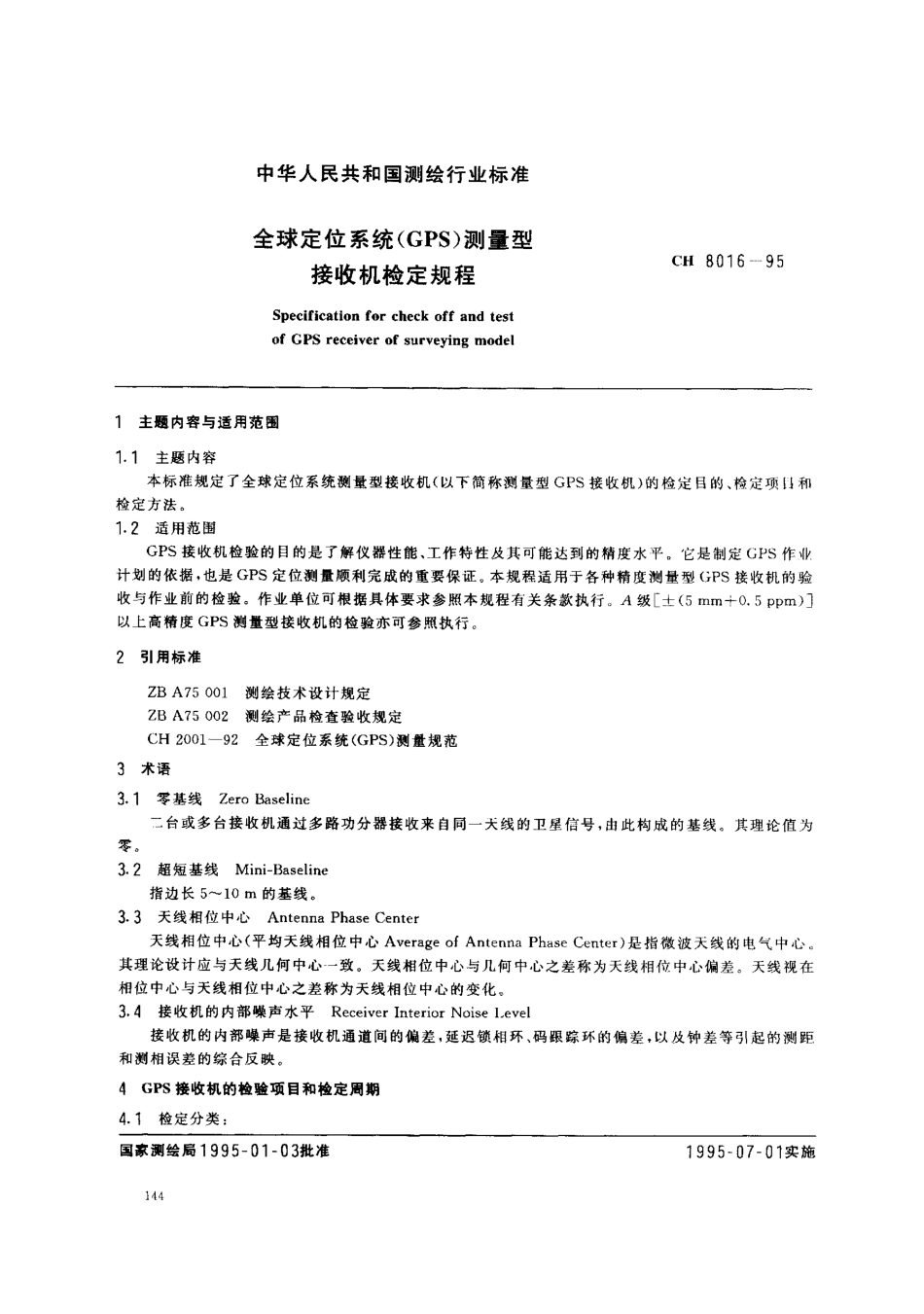

中华人民共和国测绘行业标准全球定位系统(GPS)测量型接收机检定规程CH8016一95SpecificationforcheckoffandtestofGPSreceiverofsurveyingmodel1主题内容与适用范围1.1主题内容本标准规定了全球定位系统测量型接收机〔以下简称测量型GPS接收机)的检定目的、检定项日和检定方法。1.2适用范围GPS接收机检验的目的是了解仪器性能、工作特性及其可能达到的精度水平。’臼是制定GS作业计划的依据，也是GPS定位测量顺利完成的重要保证。本规程适用于各种精度测量型GPS接收机的验收与作业前的检验。作业单位可根据具体要求参照本规程有关条款执行A级「士(5mm}0.5ppm)]以上高精度GPS测量型接收机的检验亦可参照执行。2引用标准ZBA75001测绘技术设计规定ZBA75002测绘产品检查验收规定CH2001-92全球定位系统(GPS)测量规范术语零基线ZeroBaseline二台或多台接收机通过多路功分器接收来自同一天线的卫星信号，由此构成的基线其理论值为超短基线Mini-Baseline指边长5^10m的基线。天线相位中心AntennaPhaseCenter天线相位中心〔平均天线相位中心AverageofAntennaPhaseCenter)是指微波天线的电气中心月..。八2，口乐零33.其理论设计应与天线几何中心一致。天线相位中心与几何中心之差称为天线相位中心偏差天线视在相位中心与天线相位中心之差称为天线相位中心的变化，3.4接收机的内部噪声水平ReceiverInteriorNoiselevel接收机的内部噪声是接收机通道间的偏差，延迟锁相环、码跟踪环的偏差，以及钟差等引起的测p和测相误差的综合反映。4GPS接收机的检验项目和检定周期4.1检定分类:国家测绘局1995-01一03批准1995一07-01实施CH8016一95a)新购置的和修理后的GPS接收机的检定;b)使用中的GPS接收机的定期检定4.2对于不同的类别，检定的项目有所不同，见表1。对于a类接收机，应检定表1中的所有项目表1章条检定项目检定类别一b不卜一不-5.1.1接收机系统检视5.1.2接收机通电检验一主十厂一二-5.1.3a)内部噪声水平测试十5.1.36)接收机天线相位中心稳定性测试5.1.30接收机野外作业性能及不同测程精度指标的测试5.1.3d)接收机颇标稳定性检验和数据质量的评价卜十-5.1.30接收机高低温性能侧试}十5.2GPS接收机附件检验+5.3}数据后处理软件验收和测试+5.4}接收机综合性能的评价}注:表1中“十”代表必检项目产一’，代表可检可不检项目。4.3表1中b类各项目的检定周期一般不超过一年5GPs接收机检验的内容5门GPS接收机的检验5.1.1GPs接收机检视项目a)GPS接收机及天线外观是否良好，型号是否正确，主机与配件是否齐全;b)需固紧的部件是否有松动和脱落;c)设备使用手册和后处理软件手册是否齐全;d)后处理软盘数是否齐全。5.1.2GPS接收机通电检验GPS接收机与电源正确连接，然后进行以下检验:a)电源信号灯工作是否正常;b)按键和显示系统工作是否正常;c)利用自测试命令检测仪器工作是否正常;d)检验接收机锁定卫星时间的快慢，接收信号的信噪比及信号失锁情况5门.3GPS接收机实测检验项Ha)GPS接收机内部噪声水平测试;b)接收机天线相位中心稳定性测试;c)接收机野外作业性能及不同测程精度指标的测试;d)接收机频标稳定性检验和数据质量的评价;e)接收机高低温性能测试。5.2GPs接收机附件检验项目5.2.1电池、电缆和充电机的检验a)电池电容量的检验;b)电缆型号及接头是否配套和完好;c)充电机功能是否完好5.2.2天线连接件及天线高量尺的检验CH8016一95。)天线与基座连接件是否完好及配套;b)基座光学对中器的检验:。)天线或基座圆水准器的检验;d)天线高量尺是否完好及尺长精度5.2.3数据转录设备及软件GPs接收机数据传输接日配件及软件是否齐全，数据传输性能是否完好。5.2.4气象测试仪表检验内容气象仪表的检验，般应送气象部门检验，其检验内容应包括:a)通风「湿表的检验，见全球定位系统(GPS)测量规范附录C;b)空盒气压表的检验，见全球定位系统(GPS)测量规范附录C5.3数据后处理软件验收和测试5.3门数据后处理软件检查验收项目a)基线处理软件(盘)及软件说明书，网平差软件(盘)及软件说明书，软盘活动加密片及功能;b)数据后处理软件所需要的支撑系统(如DOS,WINDOWS等);c)软件功能测试和评价5.3.2接收机所配备商用软件测试及评价接收...
