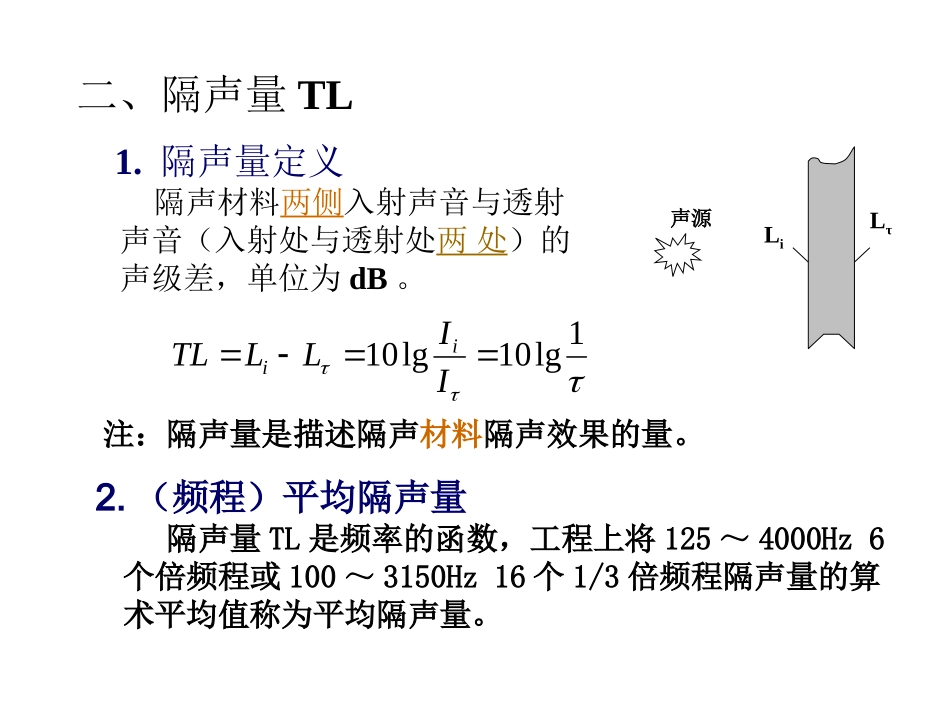

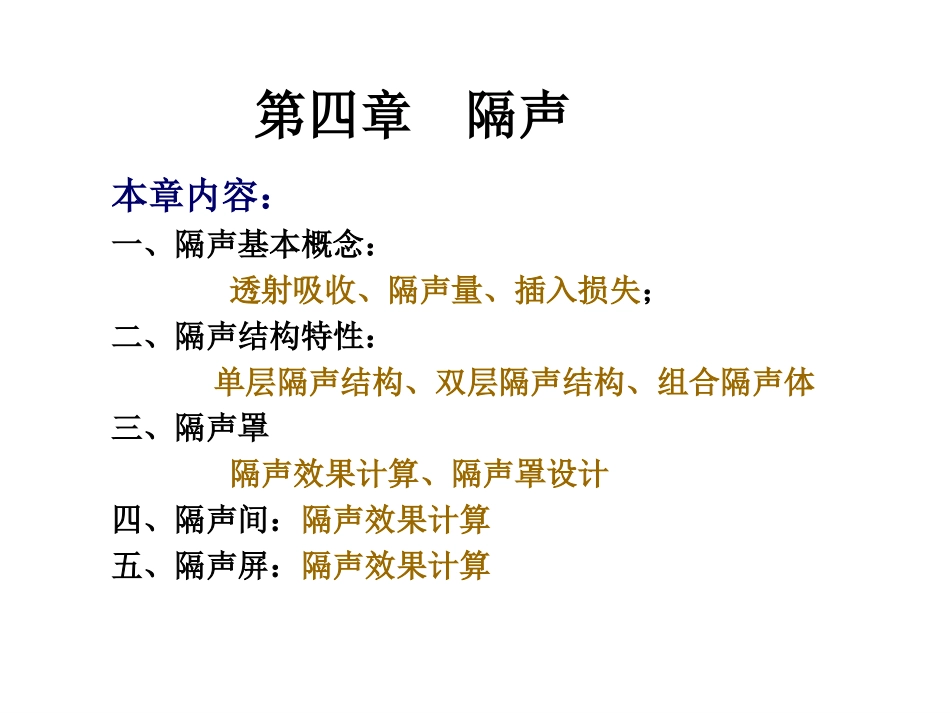

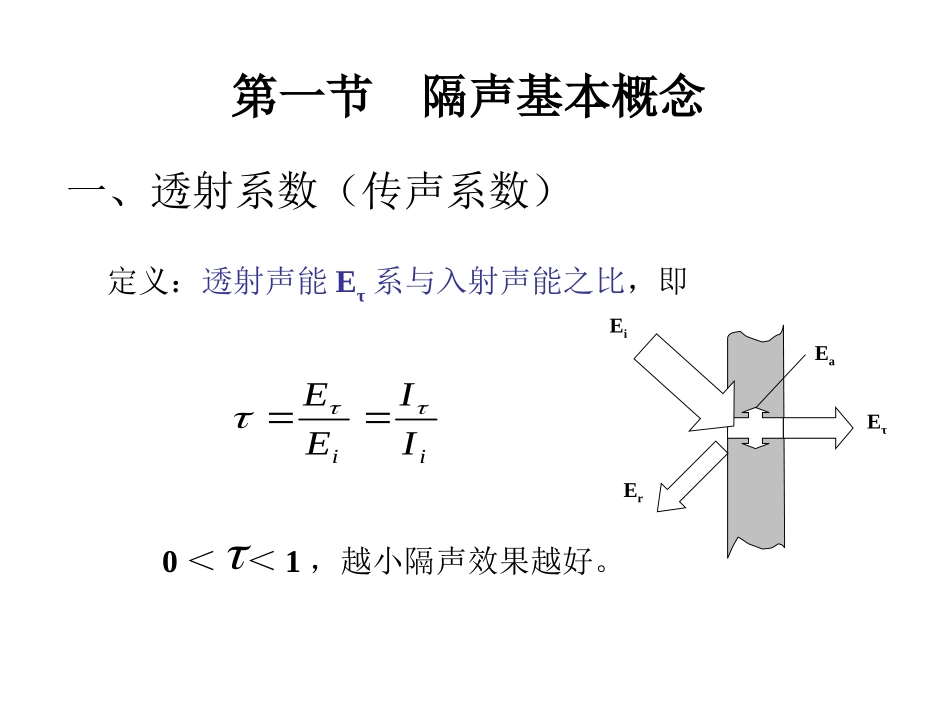

第四章隔声本章内容：一、隔声基本概念：透射吸收、隔声量、插入损失；二、隔声结构特性：单层隔声结构、双层隔声结构、组合隔声体三、隔声罩隔声效果计算、隔声罩设计四、隔声间：隔声效果计算五、隔声屏：隔声效果计算第一节隔声基本概念iiIIEE一、透射系数（传声系数）定义：透射声能Eτ系与入射声能之比，即0＜＜1，越小隔声效果越好。EaEτEiEr1lg10lg10IILLTLii二、隔声量TL1.隔声量定义隔声材料两侧入射声音与透射声音（入射处与透射处两处）的声级差，单位为dB。LiLτ声源注：隔声量是描述隔声材料隔声效果的量。2.（频程）平均隔声量隔声量TL是频率的函数，工程上将125～4000Hz6个倍频程或100～3150Hz16个1/3倍频程隔声量的算术平均值称为平均隔声量。三、插入损失IL声场中，某一位置在放隔声结构或装置前后的声级差，单位dB。21LLIL注：插入损失描述了整个隔声结构对声场中受声者的综合隔声效果。L1声源L2第二节隔声结构特性Ⅰ区Ⅱ区Ⅲ区Ⅳ区隔声量TL频率ffofc一、单层隔声结构1．单层结构频率特性（1）I区：劲度控制区隔声量主要取决于材料的强度（弹性模量），材料刚度越大，隔声效果越好。（2）II区：阻尼控制区（纵波共振区）入射波的频率与隔声结构的纵波共振频率接近，产生共振，透射能量剧增，隔声量形成波谷。存在共振频f0(一般为5～20Hz)。此时的隔声量取决于材料密度、结构阻尼以及边界固定情况等。（3）III区：质量控制区此区域隔声量随频率增高直线上升，隔声量每倍频程增加6dB。在此区域，隔声量，隔声结构的质量面密度对隔声量的影响最大，面密度每增减一倍，隔声量增加6dB，所以称为质量控制区。（4）IV区：吻合效应区（横波共振区）bsinb声波入射角度—材料固有横波波长—声波波长—b弯曲波（固体隔声材料的横波）及其波长（4）IV区：吻合效应区（续）当入射波的频率与入射角度共同决定的“有效频率”与隔声结构表面的横向波动（横波）固有频率接近时，隔声结构表面产生横波共振，隔声量突减，形成波谷，这种现象称为吻合效应。对应于吻合效应隔声量波谷的频率称为吻合效应频率fc,其理论计算公式如下：其中：c——空气中声速（m/s）ρ——材料密度(kg/m3)D——材料厚度(m)E——杨氏弹性模量(N/m2)σ——泊松比（切应变与拉应变之比，一般为0.3）EDcfc22213sin当θ＝90°的吻合效应频率，称为吻合效应临界频率fc0EDcEDcfc2220313例：钢板厚度D＝2mm=0.002m，密度＝7800kg/m3,杨氏弹性模量E=2.1×1011N/m2。其吻合效应临界频率：=6183Hz。注：吻合效应临界频率越高越好。0cf5.47lg20mfTL2.质量控制区隔声量计算（1）隔声质量定律隔声量与隔声结构单位面积的质量（质量面密度）的对数成正比，质量面密度每增加1倍，隔声量增加6dB。（2）隔声量计算公式：（3）（频程）平均隔声量（125～4000Hz6个频程）14lg5.13mLT8lg16mLT(m＞200kg/m2)(m≤200kg/m2)注：不同教材公式有差别。20lg47.520lg47.520lg(78000.0012000)47.536TLmfdfdB例：计算1mm厚度钢板对2000Hz声音的隔声量；如果厚度增加为2mm，其隔声量为多少？解：钢的密度ρ=7800kg/m3,钢板厚度d=0.001m声音频率f=2000Hz厚度增加一倍，面密度增加一倍，隔声量增加6dB，所以其隔声量为42dB。20lg47.520lg47.5TLmfdf例：如果采用钢板对2000Hz隔声，隔声量达到50dB,计算所用钢板的厚度？解：钢的密度ρ=7800kg/m3声音频率f=2000Hz(0.052.375)(0.05502.375)3111010780020004.8104.8TLdfmmm由：得：二、双层隔声结构TLfmmTL30lg1621TL是一个与空气夹层厚度有关的附加隔声量。1.双层结构隔声量：20151055101520253035D（cm）△TL（dB）Dm1m22.双层结构（频程）平均隔声量TLmmLT14lg5.1321TLmmLT8lg1621(m＞200kg/m2)(m≤200kg/m2)同等面密度单双层结构隔声量比较材料材料总厚度（mm）材料总面密度(kg/m3)平均隔声量单层结构双层结构钢板211.628.741.6（中空7cm）铝板25.225.230（中空7cm）三、组...
