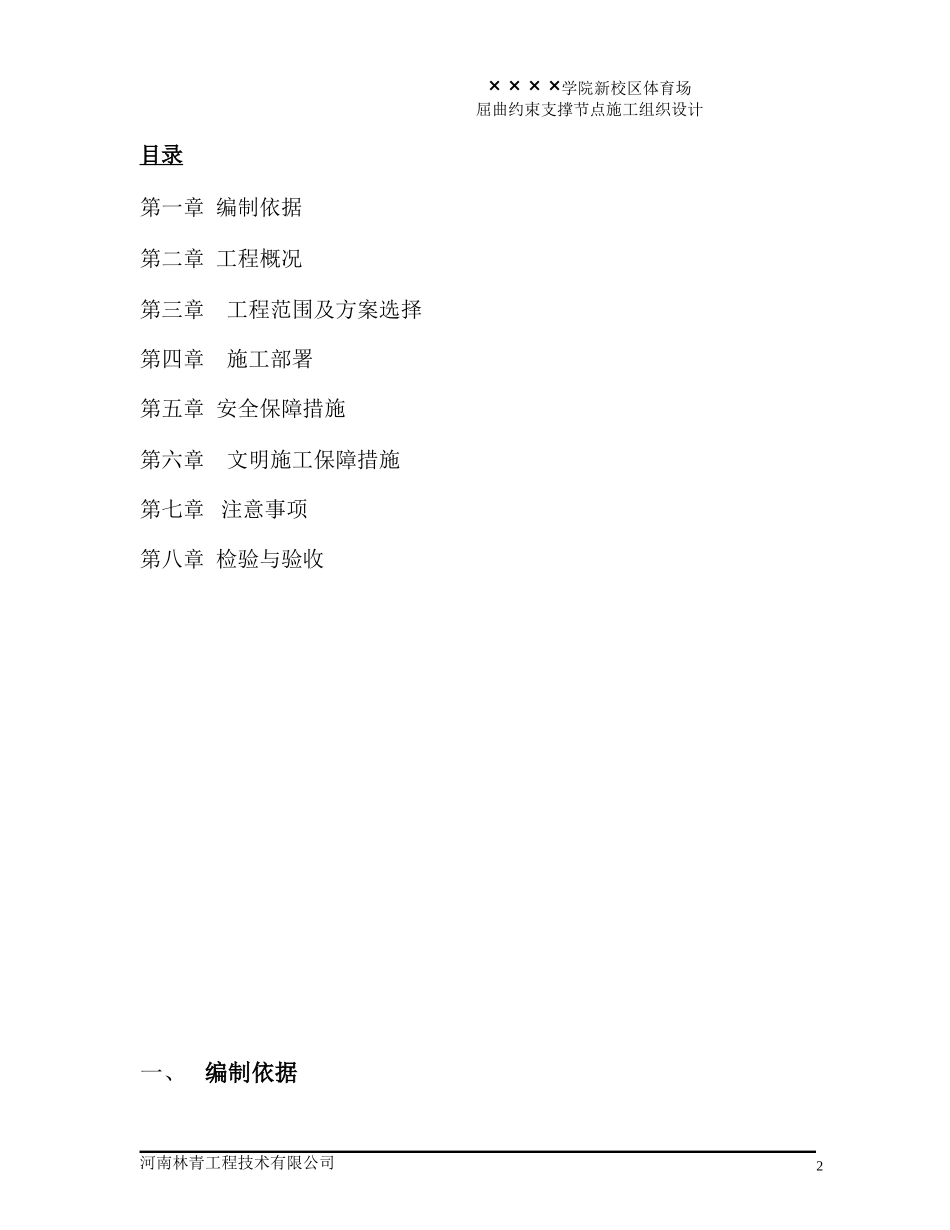

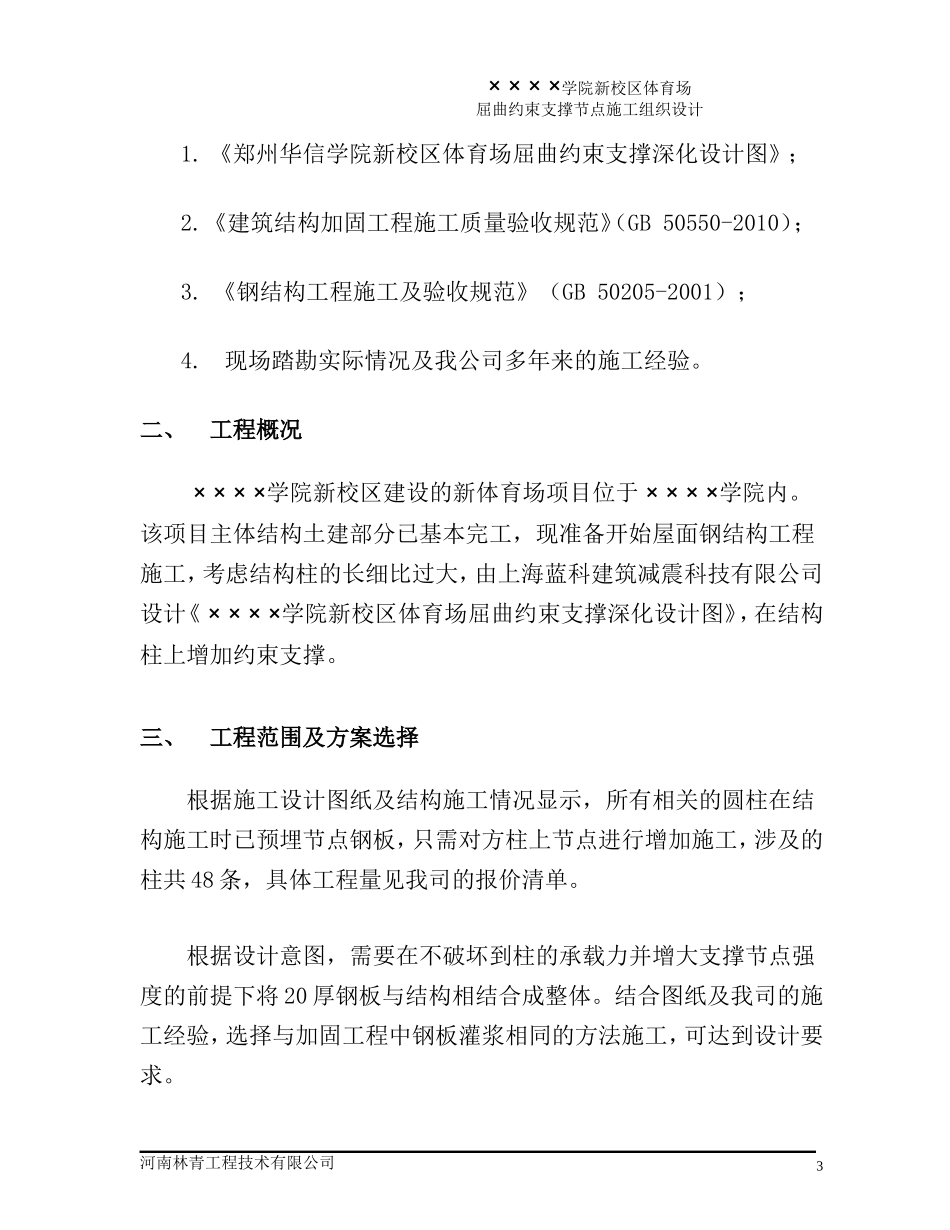

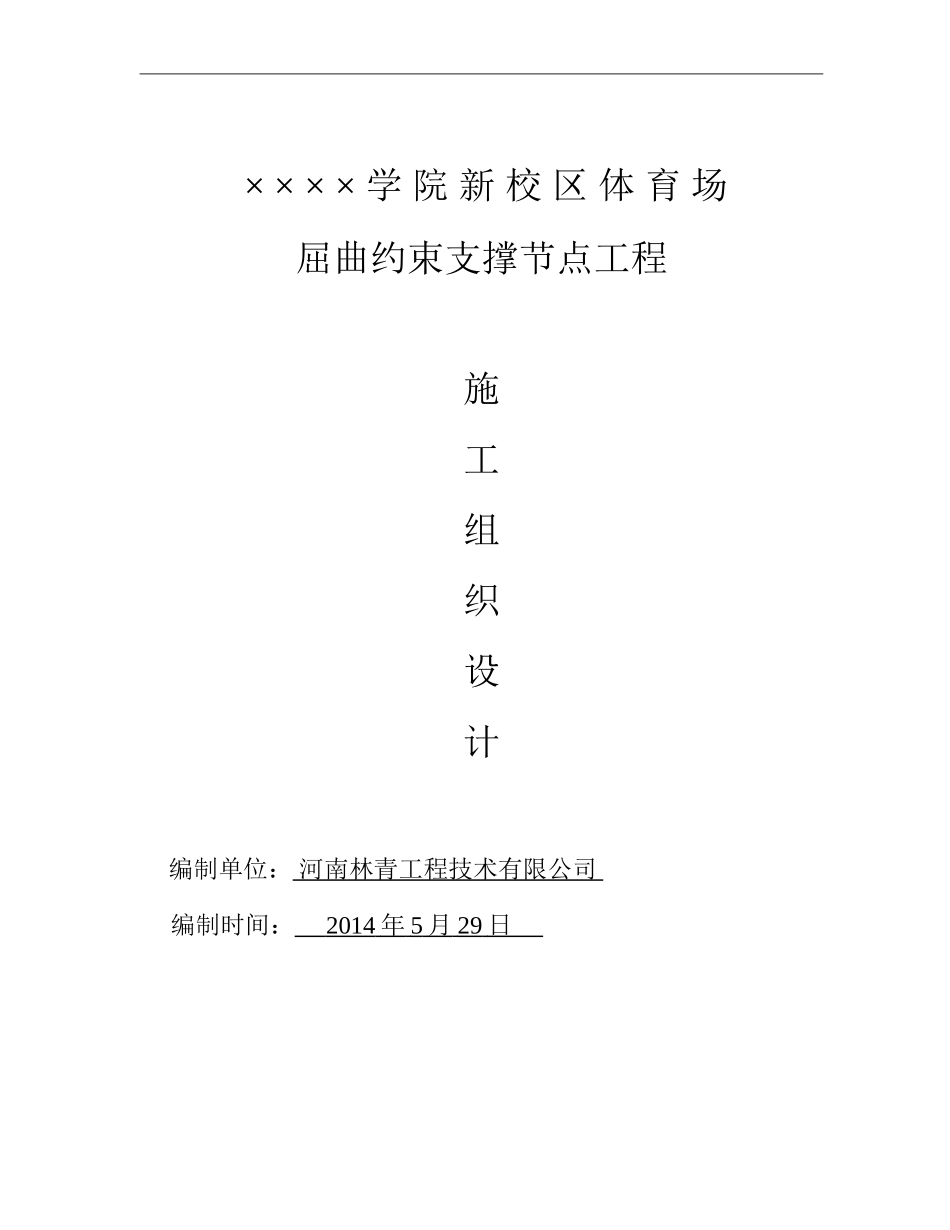

××××学院新校区体育场屈曲约束支撑节点工程施工组织设计编制单位：河南林青工程技术有限公司编制时间：2014年5月29日××××学院新校区体育场屈曲约束支撑节点施工组织设计目录第一章编制依据第二章工程概况第三章工程范围及方案选择第四章施工部署第五章安全保障措施第六章文明施工保障措施第七章注意事项第八章检验与验收一、编制依据2河南林青工程技术有限公司××××学院新校区体育场屈曲约束支撑节点施工组织设计1.《郑州华信学院新校区体育场屈曲约束支撑深化设计图》；2.《建筑结构加固工程施工质量验收规范》（GB50550-2010）；3.《钢结构工程施工及验收规范》（GB50205-2001）；4.现场踏勘实际情况及我公司多年来的施工经验。二、工程概况××××学院新校区建设的新体育场项目位于××××学院内。该项目主体结构土建部分已基本完工，现准备开始屋面钢结构工程施工，考虑结构柱的长细比过大，由上海蓝科建筑减震科技有限公司设计《××××学院新校区体育场屈曲约束支撑深化设计图》，在结构柱上增加约束支撑。三、工程范围及方案选择根据施工设计图纸及结构施工情况显示，所有相关的圆柱在结构施工时已预埋节点钢板，只需对方柱上节点进行增加施工，涉及的柱共48条，具体工程量见我司的报价清单。根据设计意图，需要在不破坏到柱的承载力并增大支撑节点强度的前提下将20厚钢板与结构相结合成整体。结合图纸及我司的施工经验，选择与加固工程中钢板灌浆相同的方法施工，可达到设计要求。3河南林青工程技术有限公司××××学院新校区体育场屈曲约束支撑节点施工组织设计四、施工部署1、施工准备按照图纸及建设方提供的标高控制点对相关柱位上施工部位大致位置标记出来，根据现场实际情况搭设施工脚手架，本着“安全第一”的原则，完善施工操作面。需建设方协调总包单位提供水电接入口，因操作设备功率较小可从总包三级配电箱接出分表箱。临时用水根据现场接入口采购适量长度的水管视情况接取。2、施工机具、材料、人力资源准备A、施工用料：20毫米厚Q345B钢板，M16化学锚栓，改性环氧树脂专用灌浆材料；耗材(包括金属注胶咀、钢丝球、封口胶等)；辅材(手套、盆子、口罩、防护眼镜、毛刷、扳手、锤子等)；B、施工机具：冲击钻、砂轮机、风机、电焊机、灌浆机、电线、水管等。C、施工人员：按照工程量及工程实际情况，我司将投入足够劳动力。根据计划工期35天安排，计划投入熟手工人35名，视实际施工进度状况调整人员投入。3、施工工艺及操作方法4河南林青工程技术有限公司××××学院新校区体育场屈曲约束支撑节点施工组织设计A、根据图纸及相应控制点标记出节点位置，根据现场实际需要搭设施工脚手架，完善施工操作面，确保施工安全；B、混凝土表面处理：对结构柱的混凝土表面进行打凿，深度约为2cm，柱的保护层一般为2.5cm，尽量避免露出柱主筋。清除松散砂浆、浮尘，对局部过于突出部位进行修整(力求钢板安装的平整)，局部用打磨机进行打磨，以保证钢板安装后的垂直度，然后再用风机吹净灰尘的杂物。C、钢板表面处理：对钢板的内侧，用砂轮机进行打磨，打磨的越粗糙越好。D、钢板安装：本次加固钢板采用20毫米厚的钢板，根据现场的尺寸，将钢板加工成相应的尺寸，然后照各节点锚栓布置位置在钢板上钻Φ18的孔，按照此孔再在混凝土柱子上钻孔，钻孔直径为20，安装M16化学锚栓固定，局部电焊固定好钢板，待化学锚栓静置2-3小时达到强度后对相邻钢板缝隙进行满焊操作，注意：焊接时一定要密实，不能漏焊(以免后期漏浆)。E、埋设注胶咀：在每面钢板的两侧上端各安装一个注浆管，一个排气管。F、封缝：使用ESA-G胶掺白水泥调成泥状，然后将所有钢板的边缝进行封闭，注意：封缝时一定要牢固饱满。5河南林青工程技术有限公司××××学院新校区体育场屈曲约束支撑节点施工组织设计G、试压：等封缝胶完全固化后，用高压灌浆机进行试压，此项是为了解裂缝被封闭后，内部是否畅通，以便下道工序的顺利开展。H、灌注：将专用灌浆材料到入灌浆机内，然后进行注浆，当胶从排气孔流出时，证明内部胶液已饱满，暂停灌注，灌注时应密切注意注胶的压力，不可太大，以防注胶咀安装...
