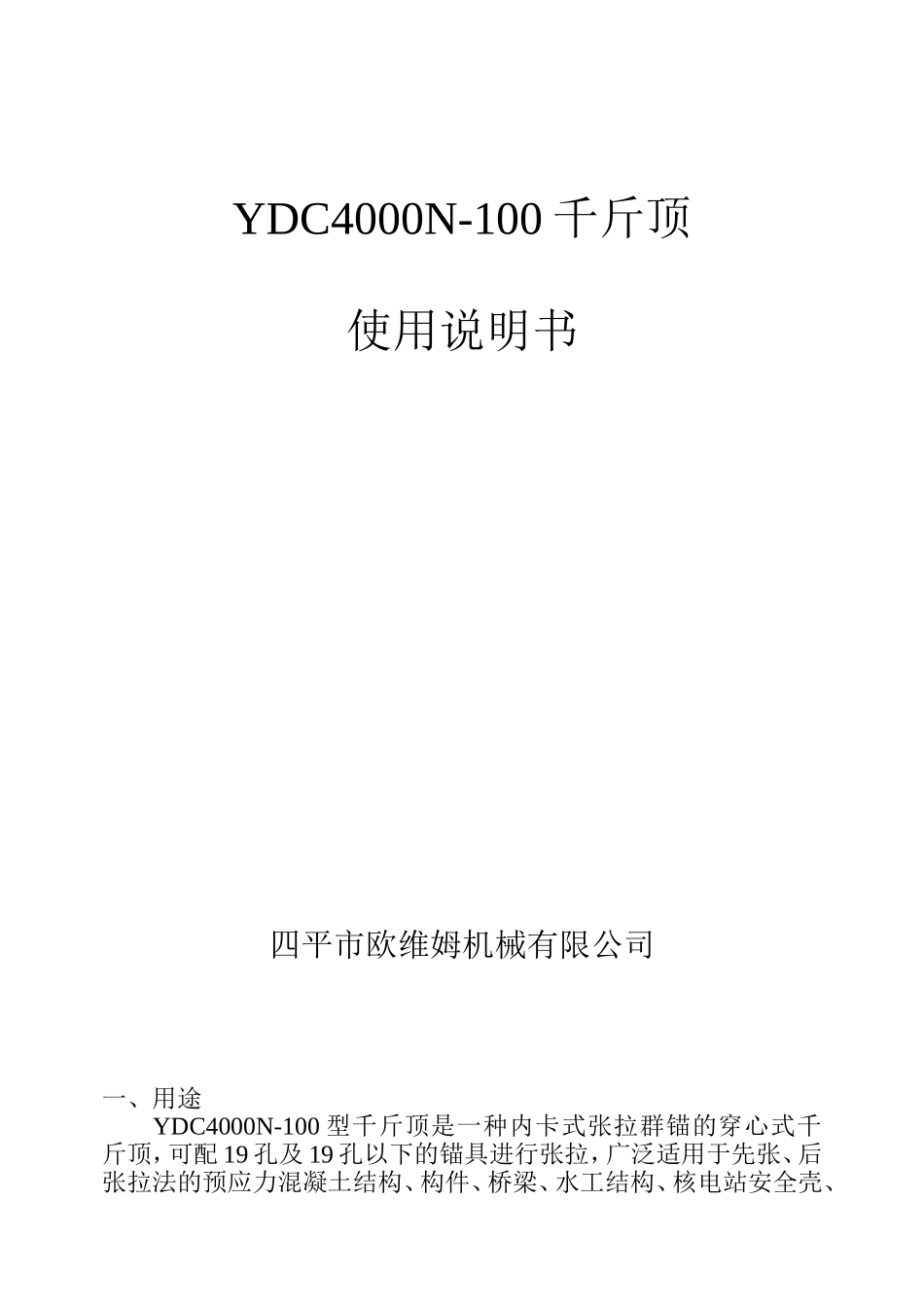

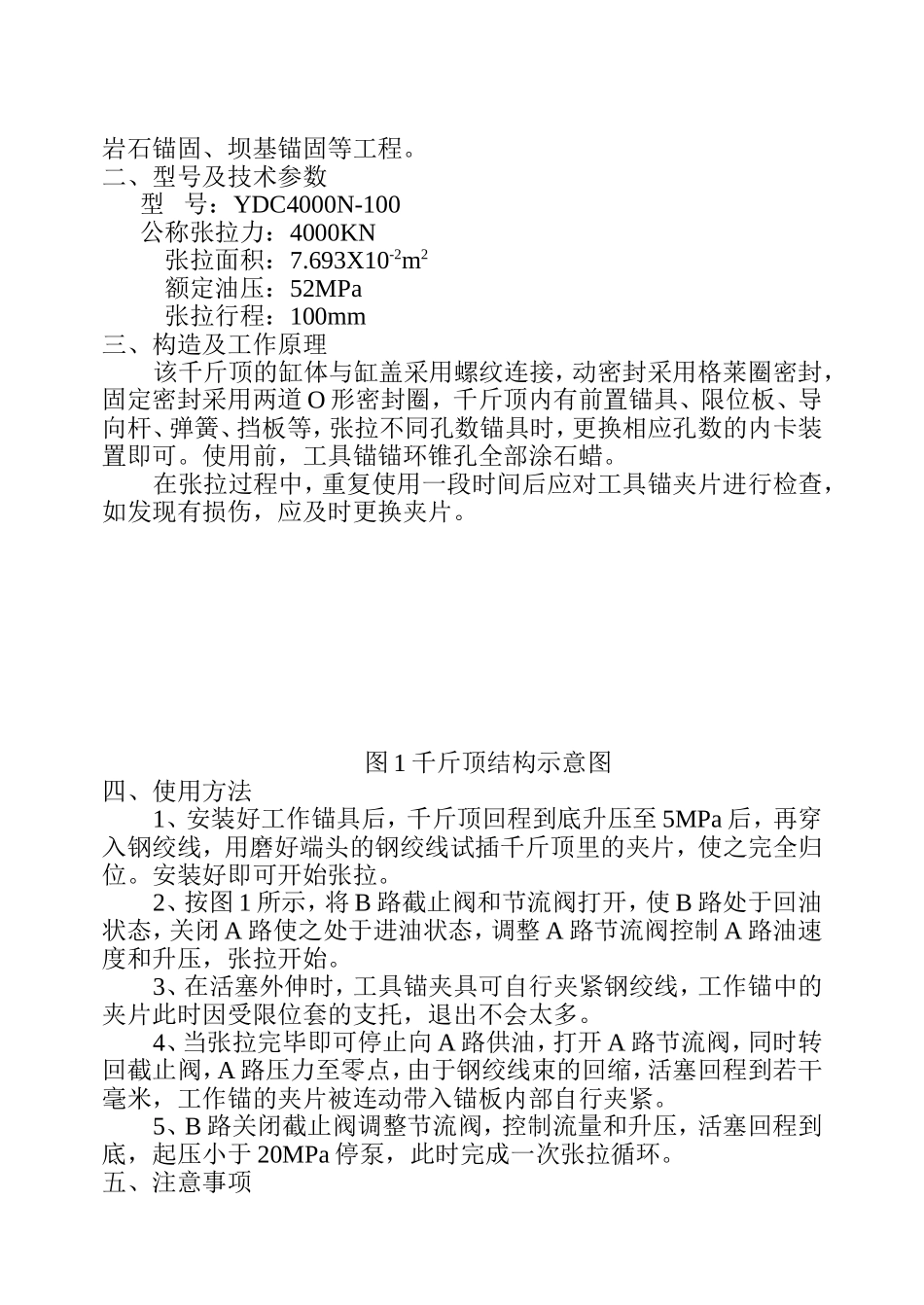

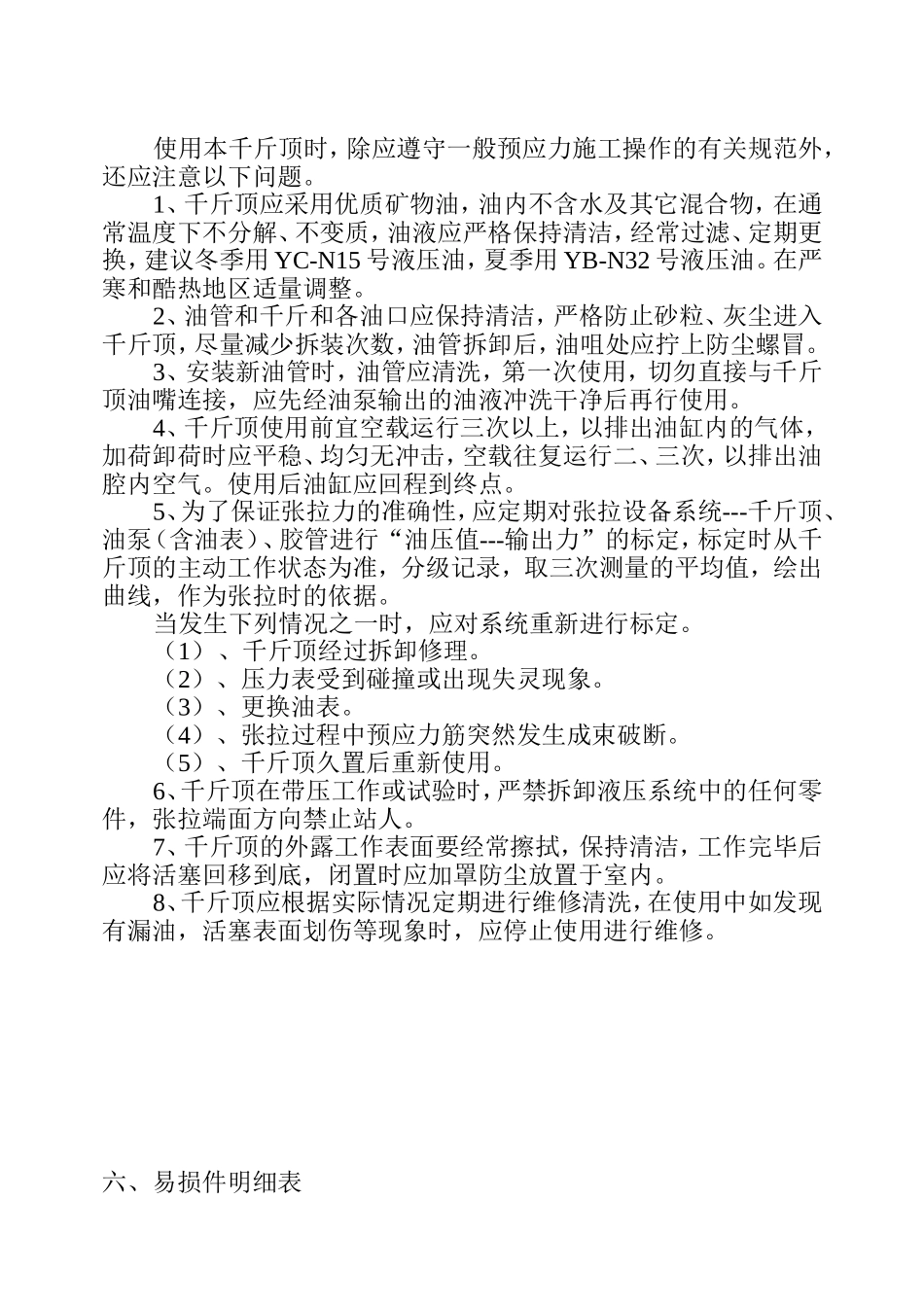

YDC4000N-100千斤顶使用说明书四平市欧维姆机械有限公司一、用途YDC4000N-100型千斤顶是一种内卡式张拉群锚的穿心式千斤顶，可配19孔及19孔以下的锚具进行张拉，广泛适用于先张、后张拉法的预应力混凝土结构、构件、桥梁、水工结构、核电站安全壳、岩石锚固、坝基锚固等工程。二、型号及技术参数型号：YDC4000N-100公称张拉力：4000KN张拉面积：7.693X10-2m2额定油压：52MPa张拉行程：100mm三、构造及工作原理该千斤顶的缸体与缸盖采用螺纹连接，动密封采用格莱圈密封，固定密封采用两道O形密封圈，千斤顶内有前置锚具、限位板、导向杆、弹簧、挡板等，张拉不同孔数锚具时，更换相应孔数的内卡装置即可。使用前，工具锚锚环锥孔全部涂石蜡。在张拉过程中，重复使用一段时间后应对工具锚夹片进行检查，如发现有损伤，应及时更换夹片。图1千斤顶结构示意图四、使用方法1、安装好工作锚具后，千斤顶回程到底升压至5MPa后，再穿入钢绞线，用磨好端头的钢绞线试插千斤顶里的夹片，使之完全归位。安装好即可开始张拉。2、按图1所示，将B路截止阀和节流阀打开，使B路处于回油状态，关闭A路使之处于进油状态，调整A路节流阀控制A路油速度和升压，张拉开始。3、在活塞外伸时，工具锚夹具可自行夹紧钢绞线，工作锚中的夹片此时因受限位套的支托，退出不会太多。4、当张拉完毕即可停止向A路供油，打开A路节流阀，同时转回截止阀，A路压力至零点，由于钢绞线束的回缩，活塞回程到若干毫米，工作锚的夹片被连动带入锚板内部自行夹紧。5、B路关闭截止阀调整节流阀，控制流量和升压，活塞回程到底，起压小于20MPa停泵，此时完成一次张拉循环。五、注意事项使用本千斤顶时，除应遵守一般预应力施工操作的有关规范外，还应注意以下问题。1、千斤顶应采用优质矿物油，油内不含水及其它混合物，在通常温度下不分解、不变质，油液应严格保持清洁，经常过滤、定期更换，建议冬季用YC-N15号液压油，夏季用YB-N32号液压油。在严寒和酷热地区适量调整。2、油管和千斤和各油口应保持清洁，严格防止砂粒、灰尘进入千斤顶，尽量减少拆装次数，油管拆卸后，油咀处应拧上防尘螺冒。3、安装新油管时，油管应清洗，第一次使用，切勿直接与千斤顶油嘴连接，应先经油泵输出的油液冲洗干净后再行使用。4、千斤顶使用前宜空载运行三次以上，以排出油缸内的气体，加荷卸荷时应平稳、均匀无冲击，空载往复运行二、三次，以排出油腔内空气。使用后油缸应回程到终点。5、为了保证张拉力的准确性，应定期对张拉设备系统---千斤顶、油泵（含油表）、胶管进行“油压值---输出力”的标定，标定时从千斤顶的主动工作状态为准，分级记录，取三次测量的平均值，绘出曲线，作为张拉时的依据。当发生下列情况之一时，应对系统重新进行标定。（1）、千斤顶经过拆卸修理。（2）、压力表受到碰撞或出现失灵现象。（3）、更换油表。（4）、张拉过程中预应力筋突然发生成束破断。（5）、千斤顶久置后重新使用。6、千斤顶在带压工作或试验时，严禁拆卸液压系统中的任何零件，张拉端面方向禁止站人。7、千斤顶的外露工作表面要经常擦拭，保持清洁，工作完毕后应将活塞回移到底，闭置时应加罩防尘放置于室内。8、千斤顶应根据实际情况定期进行维修清洗，在使用中如发现有漏油，活塞表面划伤等现象时，应停止使用进行维修。六、易损件明细表序号`图号名称规格材料数量1JB/6656防尘圈J280聚氨酯12JB/6656防尘圈d340聚氨酯13JB/ZQ4265Yx形轴用密封圈YXE280聚氨酯14JB/ZQ4265Yx形轴用密封圈YXE340聚氨酯15GB1235-760形密封圈290X5.7橡胶Ⅰ─⒋26GB1235-760形密封圈420X8.6橡胶Ⅰ─⒋47GB5356内六角板手102YDC4000-100型千斤顶合格证明书ZSJ-CZ15-04检验项目检测方法技术要求检测结果空运转情况全行程往复运行五次以上观动作要平稳不得有爬行、冲击、突进、停空载察滞或外渗漏及可见滑动表面擦伤等不正常现象最低起动压力逐渐升压使活塞刚刚起步观察表压小于2MPa回程油压小于20MPa行程活塞运行极限位置距离100mm负载耐压用压降法进行试验使活塞杆伸出张拉行程的2/3，升压至公称油压1.25倍（65MPa）持荷3min表压降值小于2.5MPa,各主要受力零件无异...
