UG6第5章 草图VIP免费

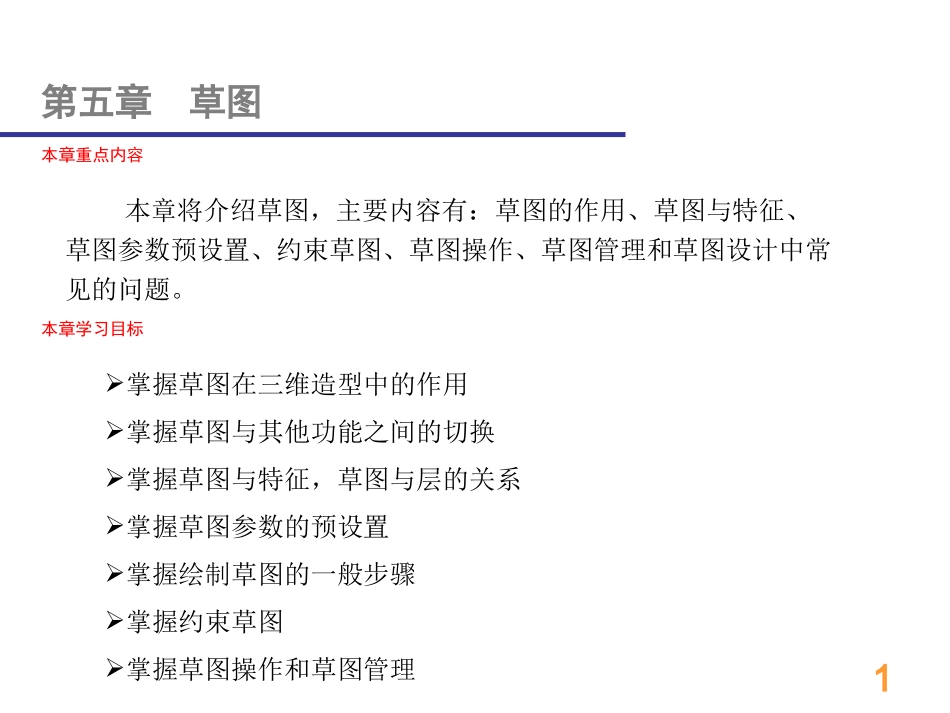

UG6第5章 草图_第1页
1/43
UG6第5章 草图_第2页
2/43

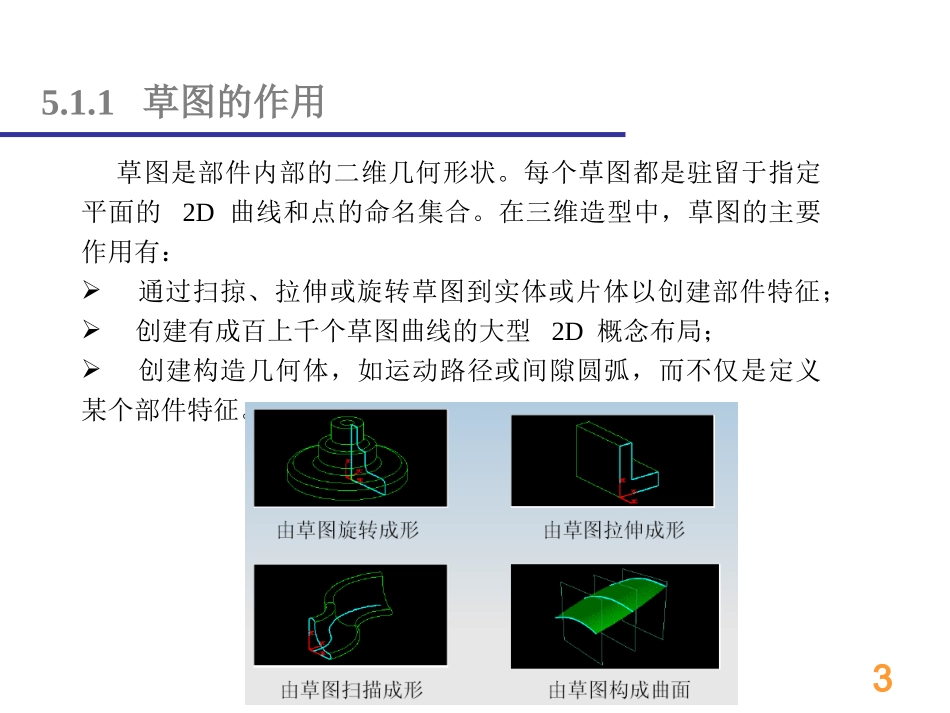

UG6第5章 草图_第3页
3/43
1本章重点内容第五章草图本章将介绍草图,主要内容有:草图的作用、草图与特征、草图参数预设置、约束草图、草图操作、草图管理和草图设计中常见的问题。本章学习目标掌握草图在三维造型中的作用掌握草图与其他功能之间的切换掌握草图与特征,草图与层的关系掌握草图参数的预设置掌握绘制草图的一般步骤掌握约束草图掌握草图操作和草图管理25.1概述草图是组成轮廓曲线的二维图形的集合,通常与实体模型相关联。草图命令与第四章介绍的曲线命令功能相似,都是用来创建二维轮廓曲线的工具。草图最大的特征是绘制二维图时只需要先绘制出一个大致的轮廓,然后通过约束条件来精确定义图形,因而使用草图功能可以快速完整地表达设计者的意图。此外,草图是参数化的二维成形特征,具有特征的操作性和可修改性,因此可以方便的对曲线进行参数化控制。35.1.1草图的作用草图是部件内部的二维几何形状。每个草图都是驻留于指定平面的2D曲线和点的命名集合。在三维造型中,草图的主要作用有:通过扫掠、拉伸或旋转草图到实体或片体以创建部件特征;创建有成百上千个草图曲线的大型2D概念布局;创建构造几何体,如运动路径或间隙圆弧,而不仅是定义某个部件特征。45.1.2草图与其他功能模块的切换在任何模块中,只要点击【特征】工具条上的【草图】命令,或者单击菜单条中的【插入】|【草图】,都能进入【草图】模块。此外,若模型中包含草图对象,则双击草图对象也能进入草图环境。55.1.3草图与特征草图在UG中被视为一种特征,每创建一个草图,【部件导航器】都将添加一个对应的草图特征。如下图所示,在绘图区中的草图(三角形)与左边【部件导航器】中的【草图(1)“SKETCH_000”】相对应。因此,部件导航器所支持的任何编辑功能对草图同样有效。65.1.4草图与层1.选择草图使其活动时,草图所驻图层自动成为工作图层。2.停用某一草图时,草图图层的状态由【草图首选项】对话框上的【保存图层状态】选项决定。3.如有需要,当添加曲线到活动草图时,它们会自动移到与草图相同的图层。NX设计了关联到图层的草图的行为。草图位于创建草图时的工作层上,一个草图必须且只能位于一个图层上,草图对象不会横跨多个图层。草图和图层按以下方法交互。75.1.5草图功能简介草图功能总体上可以分为四类:创建草图对象、约束草图、对草图进行各种操作和草图管理。其实,这四项功能本质上就是应用【草图生成器】和【草图工具】工具条上的命令进行的一系列操作。如利用【草图工具】上的命令在草图中创建草图对象(如一个多边形)、设置尺寸约束和几何约束等。当用户需要修改草图对象时,可以用【草图工具】中的命令进行一些操作(如镜像、拖曳等)。另外,还要用到“草图管理”(一般通过【草图生成器】上的各种命令)对草图进行定位、显示和更新等。85.1.6草图参数预设置【草图参数预设置】是指在绘制草图之前,设置一些操作规定。这些规定可以根据用户自己的要求而个性化设置,但是建议这些设置能体现一定的意义,如曲线的前缀名最好能体现出曲线的类型。95.1.6草图参数预设置【草图样式】选项卡表达式名称值105.1.6草图参数预设置【会话设置】选项卡115.1.6草图参数预设置【部件设置】选项卡125.2绘制草图的一般步骤新建或打开部件文件检查和修改草图参数预设置创建草图,进入草图环境创建和编辑草图对象定义约束完成草图,退出草图生成器。135.3创建草图在平面上在轨迹上145.4创建草图对象草图对象是指草图中的曲线和点。建立草图工作平面以后,可以在草图工作平面上建立草图对象。建立草图对象的方法大致有两种:在草图平面内直接利用各种绘图命令绘制草图。将绘图区中已经存在的曲线或点添加到草图中。155.4.1配置文件该命令是草图中最常用的命令。使用该命令可以绘制直线和圆弧。在绘制过程中,可以在直线和圆弧之间相互转换。直线圆弧坐标模式参数模式165.4.2直线、圆弧、圆这三个对话框都提供了【输入模式】选项,含义与【配置文件】中相同。而【圆弧】和【圆】对话框还提供了【创建方法】选项,可以选择不同的创建方法和不同的输入模式来创建圆弧或圆。三点定圆弧...
