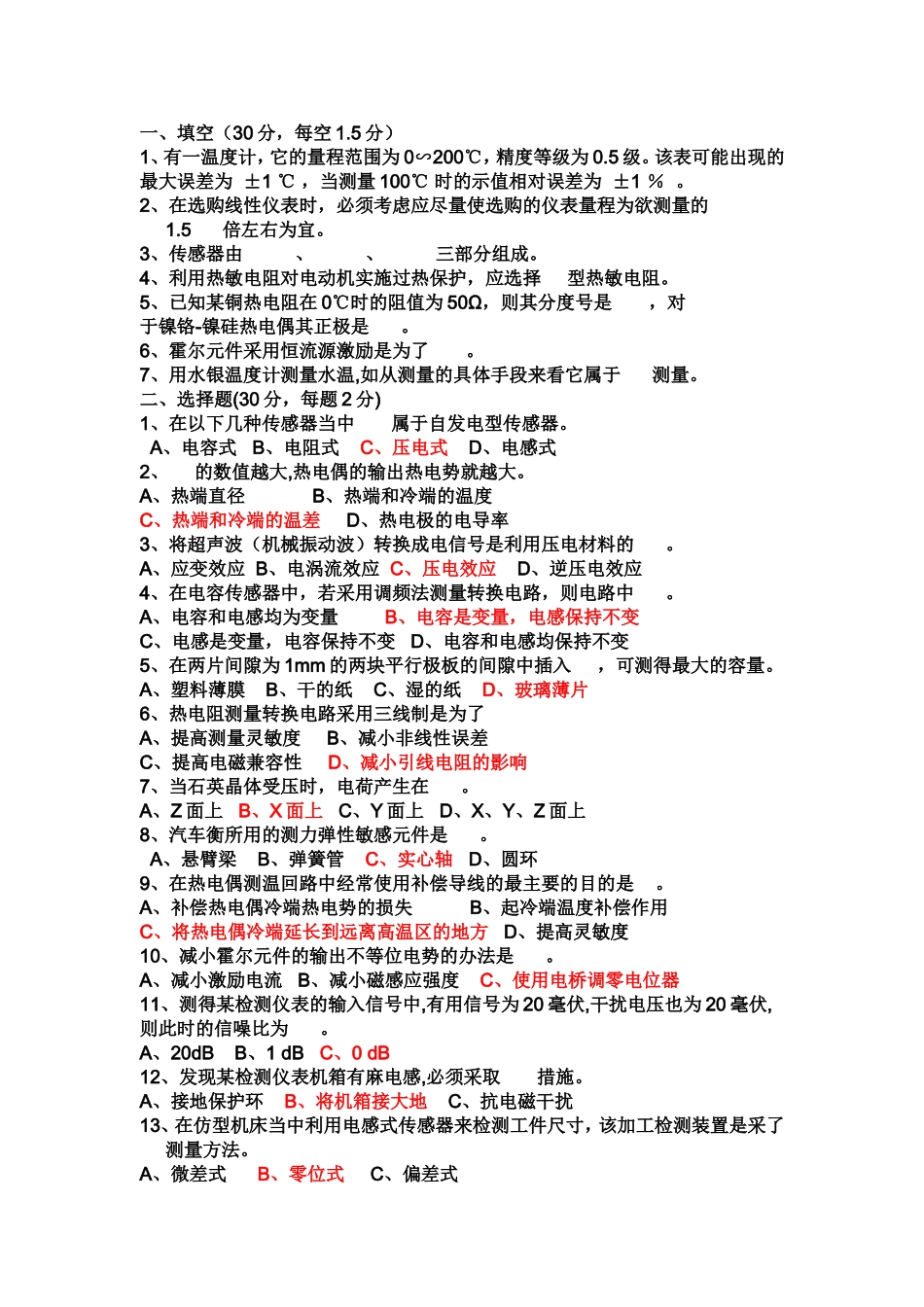

一、填空（30分，每空1.5分）1、有一温度计，它的量程范围为0∽200℃，精度等级为0.5级。该表可能出现的最大误差为±1℃，当测量100℃时的示值相对误差为±1％。2、在选购线性仪表时，必须考虑应尽量使选购的仪表量程为欲测量的1.5倍左右为宜。3、传感器由、、三部分组成。4、利用热敏电阻对电动机实施过热保护，应选择型热敏电阻。5、已知某铜热电阻在0℃时的阻值为50Ω，则其分度号是，对于镍铬-镍硅热电偶其正极是。6、霍尔元件采用恒流源激励是为了。7、用水银温度计测量水温,如从测量的具体手段来看它属于测量。二、选择题(30分，每题2分)1、在以下几种传感器当中属于自发电型传感器。A、电容式B、电阻式C、压电式D、电感式2、的数值越大,热电偶的输出热电势就越大。A、热端直径B、热端和冷端的温度C、热端和冷端的温差D、热电极的电导率3、将超声波（机械振动波）转换成电信号是利用压电材料的。A、应变效应B、电涡流效应C、压电效应D、逆压电效应4、在电容传感器中，若采用调频法测量转换电路，则电路中。A、电容和电感均为变量B、电容是变量，电感保持不变C、电感是变量，电容保持不变D、电容和电感均保持不变5、在两片间隙为1mm的两块平行极板的间隙中插入，可测得最大的容量。A、塑料薄膜B、干的纸C、湿的纸D、玻璃薄片6、热电阻测量转换电路采用三线制是为了A、提高测量灵敏度B、减小非线性误差C、提高电磁兼容性D、减小引线电阻的影响7、当石英晶体受压时，电荷产生在。A、Z面上B、X面上C、Y面上D、X、Y、Z面上8、汽车衡所用的测力弹性敏感元件是。A、悬臂梁B、弹簧管C、实心轴D、圆环9、在热电偶测温回路中经常使用补偿导线的最主要的目的是。A、补偿热电偶冷端热电势的损失B、起冷端温度补偿作用C、将热电偶冷端延长到远离高温区的地方D、提高灵敏度10、减小霍尔元件的输出不等位电势的办法是。A、减小激励电流B、减小磁感应强度C、使用电桥调零电位器11、测得某检测仪表的输入信号中,有用信号为20毫伏,干扰电压也为20毫伏,则此时的信噪比为。A、20dBB、1dBC、0dB12、发现某检测仪表机箱有麻电感,必须采取措施。A、接地保护环B、将机箱接大地C、抗电磁干扰13、在仿型机床当中利用电感式传感器来检测工件尺寸，该加工检测装置是采了测量方法。A、微差式B、零位式C、偏差式15、在实验室中测量金属的熔点时,冷端温度补偿采用。A、计算修正法B、仪表机械零点调整法C、冰浴法三、证明热电偶的参考电极定律：EAB（t,t0）=EAC（t,t0）-EBC（t,t0）,并画出原理图（本题10分）四、有一额定荷重为20×103N的等截面空心圆柱式荷重传感器，其灵敏度KF为2mV/V。激励源电压为12V，求：1、在额定荷重时的输出电压Uom,2、当承载为5×103N时的输出电压Uo。(本题10分）六、已知待测拉力约为70N左右，现有两只测力仪表，一只为0.5级，测量范围为0∽500N；另一只为1.0级，测量范围为0∽100N。问选用哪一只测力仪表较好?为什么?(写出计算过程)(本题10分）参考答案一、填空题：1、±1℃，±1%2、1．5倍3、敏感元件、传感元件、测量转换电路4、NTC突变5、CU50，镍铬6、减小温漂7、偏位式8、干扰源，干扰途径，敏感接收器9、屏蔽，浮置，接地，滤波，光电隔离10、X面二、选择题1、C2、C3、C4、B5、D6、D7、B8、C9、C10、C11、C12、B13、B14、C15、C四、24mV，6mV五、K拨至1位，反复调节R0，使仪表指示为0，K拨至3位，反复调节RF，使仪表指示为满偏，K拨至2位，进行测量。六、选用1.0级，测量范围为0∽100N的测力仪表。一、填空（本题共39分，每空1.5分）1、传感器由、、三部分组成。2、在选购线性仪表时，必须考虑应尽量使选购的仪表量程为欲测量的倍左右为宜。3、有一温度计，它的量程范围为0∽200℃，精度等级为0.5级。该表可能出现的最大误差为，当测量100℃时的示值相对误差为。4、利用热敏电阻对电动机实施过热保护，应选择型热敏电阻。5、在压电晶片的机械轴上施加力,其电荷产生在。6、霍尔元件采用恒流源激励是为了。7、用水银温度计测量水温,如从测量的具体手段来看它属于测量。8、已知某铜热电阻在0℃时的阻值为50Ω，则其分度号是，对于镍铬-镍硅热电偶其正极是。9、压电材料在使用...
