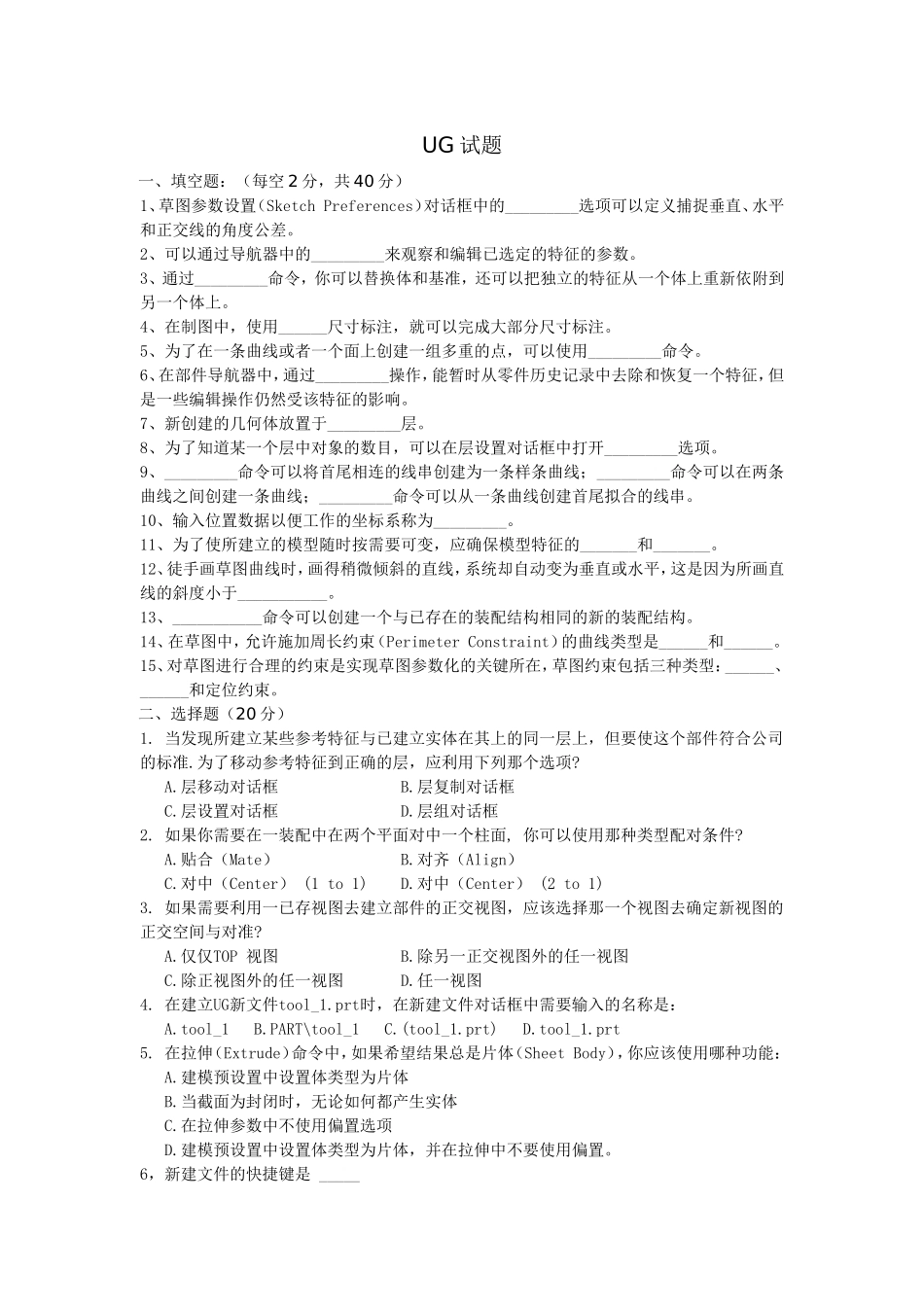

UG试题一、填空题：（每空2分，共40分）1、草图参数设置（SketchPreferences）对话框中的_________选项可以定义捕捉垂直、水平和正交线的角度公差。2、可以通过导航器中的_________来观察和编辑已选定的特征的参数。3、通过_________命令，你可以替换体和基准，还可以把独立的特征从一个体上重新依附到另一个体上。4、在制图中，使用______尺寸标注，就可以完成大部分尺寸标注。5、为了在一条曲线或者一个面上创建一组多重的点，可以使用_________命令。6、在部件导航器中，通过_________操作，能暂时从零件历史记录中去除和恢复一个特征，但是一些编辑操作仍然受该特征的影响。7、新创建的几何体放置于_________层。8、为了知道某一个层中对象的数目，可以在层设置对话框中打开_________选项。9、_________命令可以将首尾相连的线串创建为一条样条曲线；_________命令可以在两条曲线之间创建一条曲线；_________命令可以从一条曲线创建首尾拟合的线串。10、输入位置数据以便工作的坐标系称为_________。11、为了使所建立的模型随时按需要可变，应确保模型特征的_______和_______。12、徒手画草图曲线时，画得稍微倾斜的直线，系统却自动变为垂直或水平，这是因为所画直线的斜度小于___________。13、___________命令可以创建一个与已存在的装配结构相同的新的装配结构。14、在草图中，允许施加周长约束（PerimeterConstraint）的曲线类型是______和______。15、对草图进行合理的约束是实现草图参数化的关键所在，草图约束包括三种类型：______、______和定位约束。二、选择题（20分）1.当发现所建立某些参考特征与已建立实体在其上的同一层上，但要使这个部件符合公司的标准.为了移动参考特征到正确的层，应利用下列那个选项?A.层移动对话框B.层复制对话框C.层设置对话框D.层组对话框2.如果你需要在一装配中在两个平面对中一个柱面,你可以使用那种类型配对条件?A.贴合（Mate）B.对齐（Align）C.对中（Center）(1to1)D.对中（Center）(2to1)3.如果需要利用一已存视图去建立部件的正交视图，应该选择那一个视图去确定新视图的正交空间与对准?A.仅仅TOP视图B.除另一正交视图外的任一视图C.除正视图外的任一视图D.任一视图4.在建立UG新文件tool_1.prt时，在新建文件对话框中需要输入的名称是：A.tool_1B.PART\tool_1C.(tool_1.prt)D.tool_1.prt5.在拉伸（Extrude）命令中，如果希望结果总是片体（SheetBody），你应该使用哪种功能：A.建模预设置中设置体类型为片体B.当截面为封闭时，无论如何都产生实体C.在拉伸参数中不使用偏置选项D.建模预设置中设置体类型为片体，并在拉伸中不要使用偏置。6，新建文件的快捷键是_____A.CtrlBB.CtrlShiftBC.CtrlShiftKD.CtrlN7.你可以通过_旋转视图。释放鼠标停止旋转。A.拖拽鼠标左键B.拖拽鼠标右键C.拖拽鼠标中键D.滚动鼠标中键8.第一次打开一个已经存在的部件，假如要想知道一个样条曲线的详细信息，应该用哪个一个菜单选项A信息-〉自由形状-〉样条曲线B编辑-〉样条曲线C帮助-〉样条信息D信息-〉样条曲线9.你正在建立一挖空.你已键入一负的壁厚值并选择了你要移除的面，壁厚将相对于原实体何处建立?A.内侧B.外侧C.内侧和外侧各一半D.不能输入负的壁厚值10.引用集的主要目的是:A.连接组件几何体B.包括或排除在下一级装配中的组件对象C.观察一个组件的部件历史D.允许建立部件间表达式三、简答题（共12分）1、请说出草图的三种约束状态？2、何为UG中的体？包括哪几种？它们有什么区别？3、基准面的用途有哪些？四、试述草图的创建步骤。(8分)五、分析题（共20分）分析参数化建模有哪些优点？一、填空题：（每空2分，共40分）答案：1、捕捉角2、细节3、替换特征4、自动判断5、点集6、抑制7、工作8、显示对象数目9、连接；桥接；简化10、工作坐标系11、参数化；相关性12、预设置中的捕捉角13、装配克隆14、直线、圆弧15、几何约束，尺寸约束二、选择题（20分）1、A2、D3、D4、A5、D6、D7、C8、D9、B10、B三、简答题（共12分）1、草图的三种约束状态欠约束，完全约束，过约束2、UG中的体是指包含有体积或面积的几何对象。它包含实体和片体两种。实体有...
