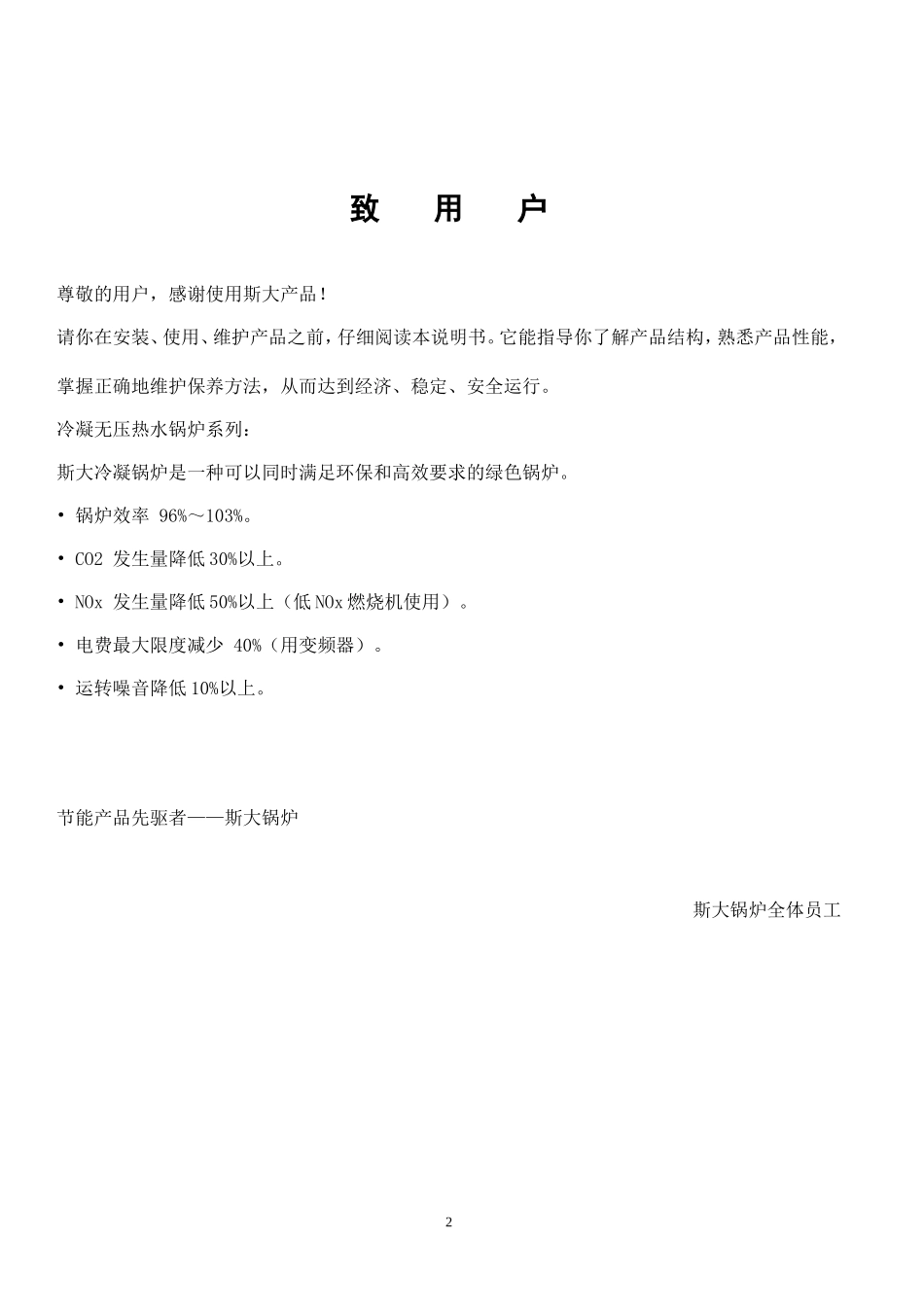

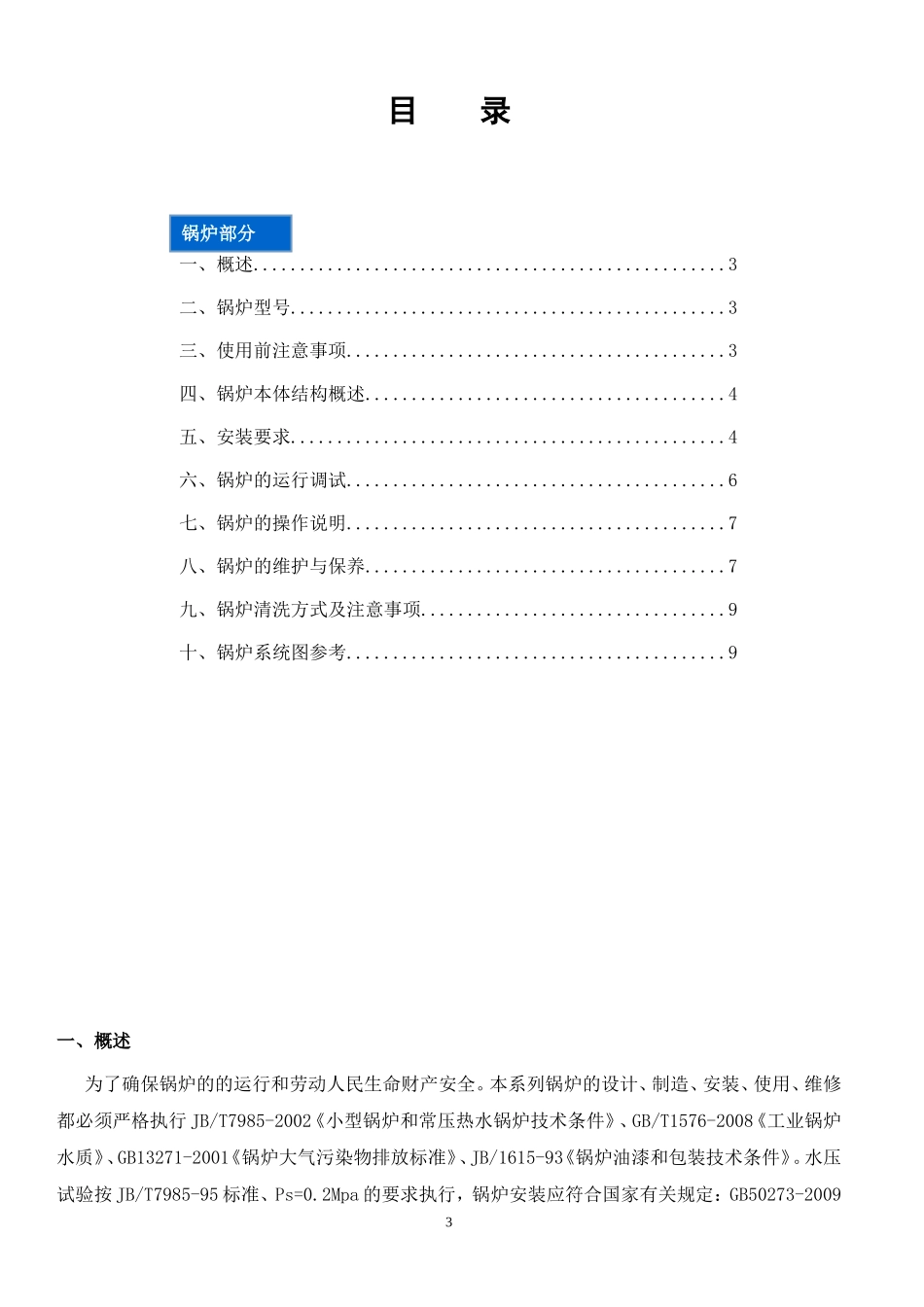

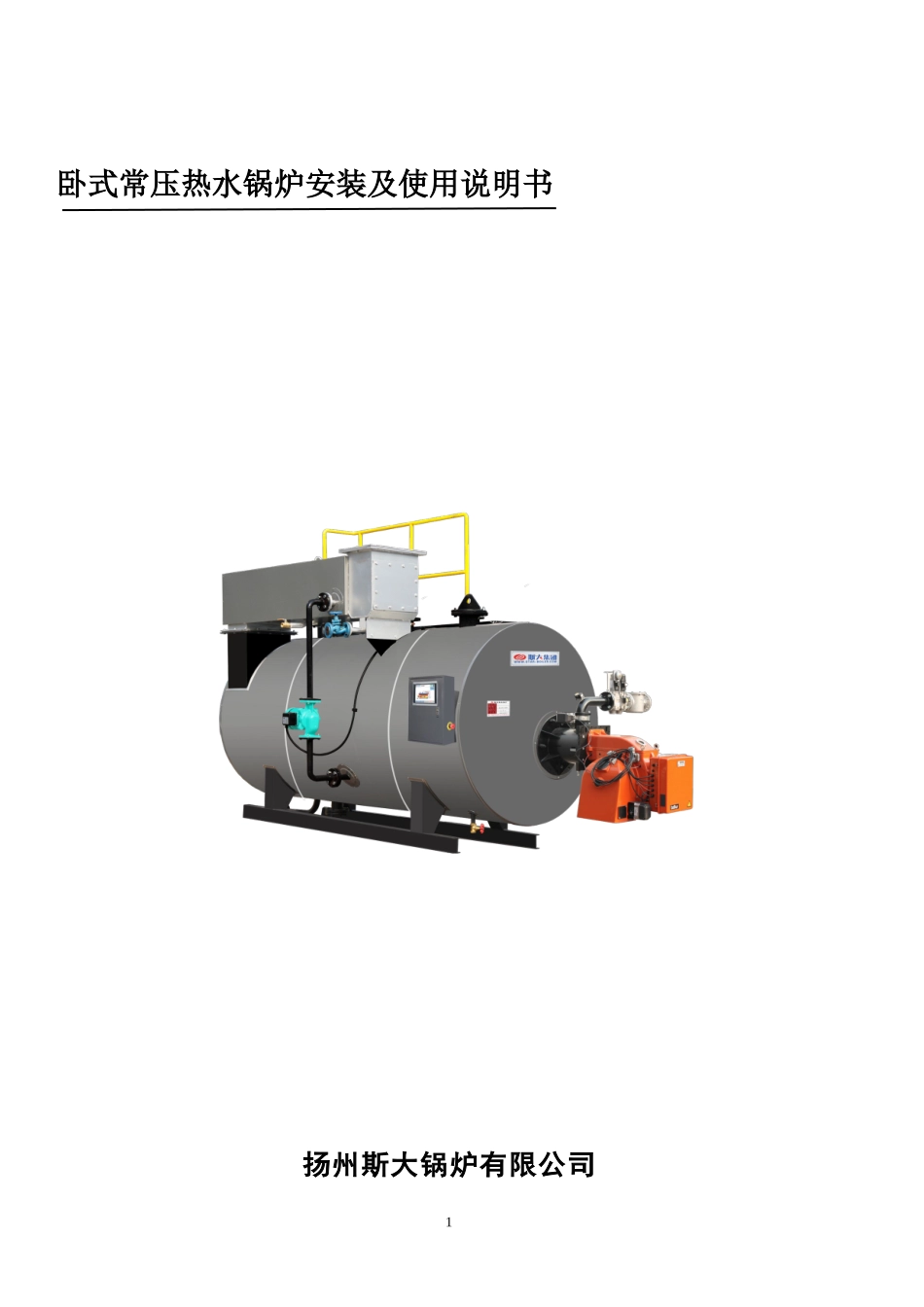

1卧式常压热水锅炉安装及使用说明书扬州斯大锅炉有限公司2致用户尊敬的用户，感谢使用斯大产品！请你在安装、使用、维护产品之前，仔细阅读本说明书。它能指导你了解产品结构，熟悉产品性能，掌握正确地维护保养方法，从而达到经济、稳定、安全运行。冷凝无压热水锅炉系列：斯大冷凝锅炉是一种可以同时满足环保和高效要求的绿色锅炉。•锅炉效率96%～103%。•CO2发生量降低30%以上。•NOx发生量降低50%以上（低NOx燃烧机使用）。•电费最大限度减少40%（用变频器）。•运转噪音降低10%以上。节能产品先驱者——斯大锅炉斯大锅炉全体员工3目录一、概述...................................................3二、锅炉型号...............................................3三、使用前注意事项.........................................3四、锅炉本体结构概述.......................................4五、安装要求...............................................4六、锅炉的运行调试.........................................6七、锅炉的操作说明.........................................7八、锅炉的维护与保养.......................................7九、锅炉清洗方式及注意事项.................................9十、锅炉系统图参考.........................................9一、概述为了确保锅炉的的运行和劳动人民生命财产安全。本系列锅炉的设计、制造、安装、使用、维修都必须严格执行JB/T7985-2002《小型锅炉和常压热水锅炉技术条件》、GB/T1576-2008《工业锅炉水质》、GB13271-2001《锅炉大气污染物排放标准》、JB/1615-93《锅炉油漆和包装技术条件》。水压试验按JB/T7985-95标准、Ps=0.2Mpa的要求执行，锅炉安装应符合国家有关规定：GB50273-2009锅炉部分4《锅炉安装工程施工及验收规范》、GB50231-2009《机械设备安装工程施工及验收通用规范》。二、锅炉型号1、型号释义卧式常压热水锅炉额定功率（ＭＷ）出水温度８５℃，回水温度６５℃加热源：油（气）CWNSXX-85/65Y.Q代码含义：C—常压ZK—真空W—卧式N—内燃S—室燃XX——额定热功率（MW)85/65—额定出水和回水温度（℃）Y.Q—燃料的种类：轻油、天然气、城市煤气、石油液化气等三、使用前注意事项1、锅炉房布置应符合《常压热水锅炉通用技术条件》和GB50041～91《锅炉房设计规范》。锅炉房要始终保持干燥清洁，防止控制系统受潮。2、电力要求：电压波动在额定电压±5%范围之内。锅炉安装时应接地线。3、锅炉控制系统应按照《锅炉控制器使用说明书》使用。4、锅炉周围严禁放油箱等易燃物品。油罐、气体罐与锅炉房外墙基脚线间距应在15米以上。有特殊原因需要缩短防火间距时，应得到当地消防部门及有关部门同意；若采用地下布置，则覆盖层应在0.5m以上，周围需加防火墙；地下布置时，油箱地脚螺栓必须拧紧，或采用其它措施防止油箱移位。5、锅炉配管时应注意以下事项：1）、美观大方，操作维修方便，标示明确，通径需根据出水量计算;2）、锅炉的补水管、排污阀等标示明确；3）、使用循环水泵应与锅炉相配套，热水的流向应明确标示，带换热器的锅炉换热器设计压力为1.0Mpa，如果向高层供水时在系统上需要适当调整，供水管道需经过严格的设计和计算。四、锅炉本体结构概述卧式常压热水锅炉本体结构概述:CWNSXX-85/65-Y.Q系列热水锅炉是锅壳式、波开炉胆、螺纹烟管型锅炉，采用三回程湿背式结构，燃料在炉胆内燃烧产生的高温烟气经回燃室→第一对流管束→前烟箱→第二对流管束→后烟箱→（冷凝器）→烟囱排烟大气，同时在回燃室安装有检查孔或防爆检查门，有利于锅炉的安全运行及维修，锅炉安全控制严格按照相关标准执行。5五、安装要求1、基本要求：（1）、安装和使用前，应仔细阅读和学习随机提供的燃烧器安装使用说明书；（2）、要加强对燃气管道的检查，特别是电磁阀的检查，防止因泄露而造成炉膛爆炸和火灾。2、锅炉安装的必要条件：（1）、安装地面应平整而且周围无任何易燃易爆物品；并做到可靠接地；（2）、240kw以内功率锅炉电缆走线宜用桥架铺设，360kw以上建议走电缆沟；（3）、锅炉安装单位应将电路...
