材料性能学名词解释VIP专享VIP免费

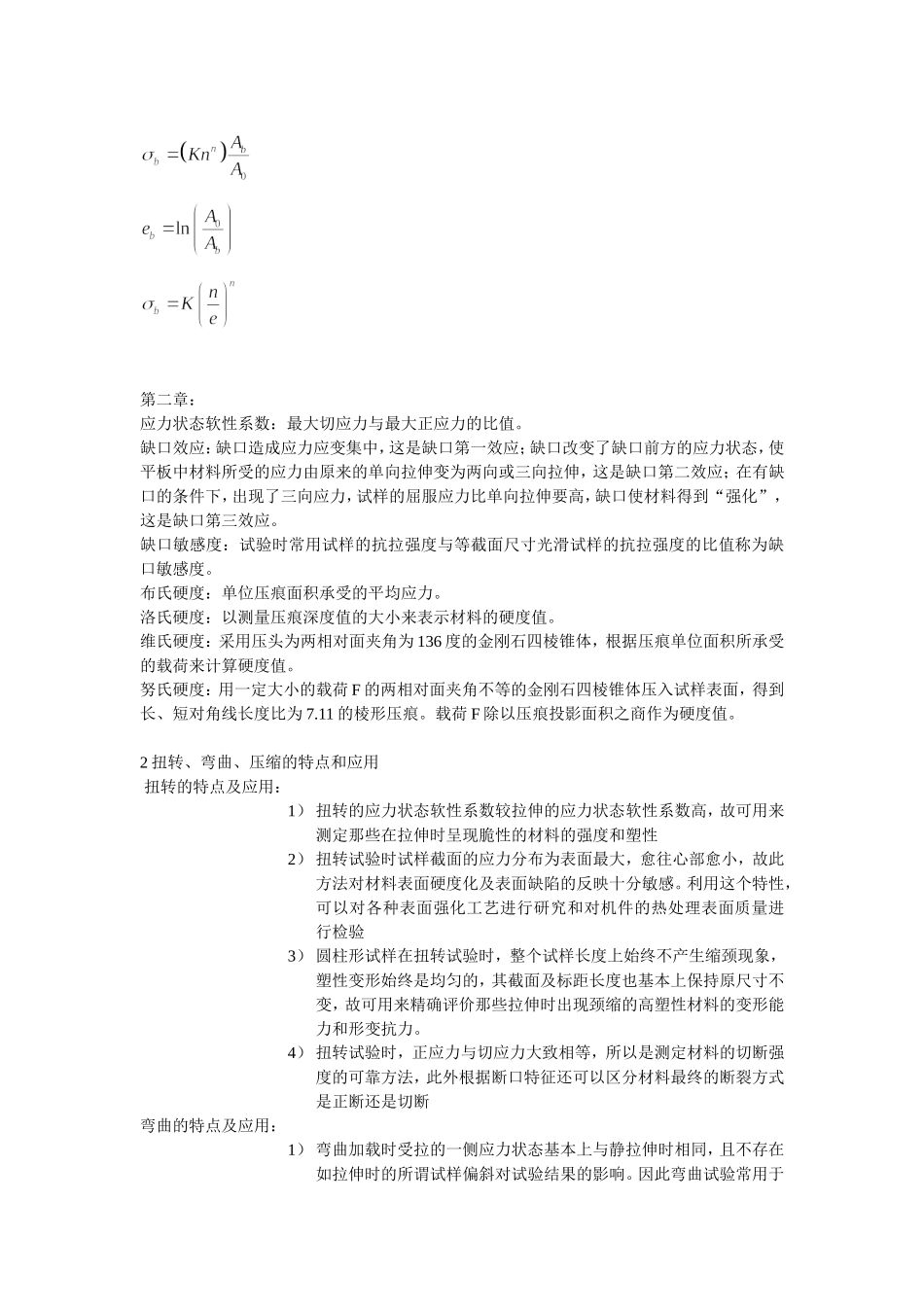

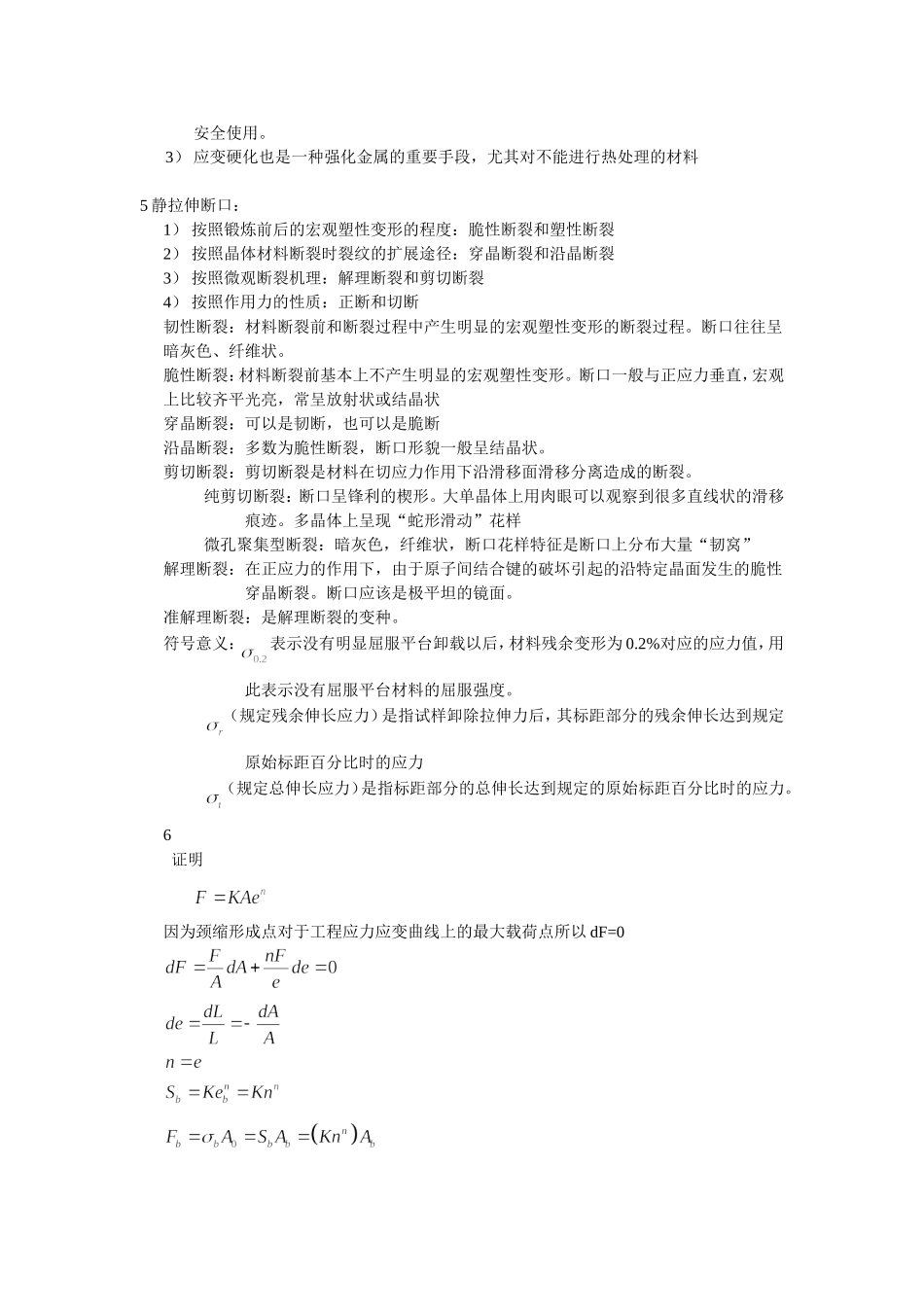

名词解释第一章：弹性比功：材料在弹性变形过程中吸收变形功的能力。包申格效应：是指金属材料经预先加载产生少量塑性变形，而后再同向加载，规定残余伸长应力增加，反向加载，规定残余伸长应力降低的现象。滞弹性：是材料在加速加载或者卸载后，随时间的延长而产生的附加应变的性能，是应变落后于应力的现象。粘弹性：是指材料在外力的作用下，弹性和粘性两种变形机理同时存在的力学行为。内耗：在非理想弹性变形过程中，一部分被材料所吸收的加载变形功。塑性：材料断裂前产生塑性变形的能力。韧性：是材料力学性能，是指材料断裂前吸取塑性变形攻和断裂功的能力。银纹：是高分子材料在变形过程中产生的一种缺陷，由于它密度低，对光线反射高为银色。超塑性：材料在一定条件下呈现非常大的伸长率（约1000%）而不发生缩颈和断裂的现象。脆性断裂：是材料断裂前基本不产生明显的宏观塑性变形，没有明显预兆，而是突然发生的快速断裂过程。韧性断裂：是指材料断裂前及断裂过程中产生明显宏观塑性变形的断裂过程。解理断裂：在正应力作用下，由于原子间结合键的破坏引起的沿特定晶面发生的脆性穿晶断裂。剪切断裂：是材料在切应力作用下沿滑移面滑移分离而造成的断裂。河流花样：两相互平行但出于不同高度上的解理裂纹，通过次生解理或撕裂的方式相互连接形成台阶，同号台阶相遇变汇合长大，异号台阶相遇则相互抵消。当台阶足够高时，便形成河流花样。解理台阶：不能高度解理面之间存在的台阶韧窝：新的微孔在变形带内形核、长大、聚集，当其与已产生的裂纹连接时，裂纹便向前扩展形成纤维区，纤维区所在平面垂直于拉伸应力方向，纤维区的微观断口特征为韧窝。2材料的弹性模数主要取决因素：1）键合方式和原子结构2）晶体结构3）化学成分4）微观组织5）温度6）加载方式3决定金属材料屈服强度的因素1）晶体结构2）晶界与亚结构3）溶质元素4）第二相5）温度6）应变速率与应力状态4金属的应变硬化的实际意义1）在加工方面：利用应变硬化和塑性变形的合理配合，可使金属进行均匀的塑性变形，保证冷变形工艺的顺利实施2）在材料应用方面：应变硬化可以使金属机件具有一定的抗偶然过载能力，保证机件的安全使用。3）应变硬化也是一种强化金属的重要手段，尤其对不能进行热处理的材料5静拉伸断口：1）按照锻炼前后的宏观塑性变形的程度：脆性断裂和塑性断裂2）按照晶体材料断裂时裂纹的扩展途径：穿晶断裂和沿晶断裂3）按照微观断裂机理：解理断裂和剪切断裂4）按照作用力的性质：正断和切断韧性断裂：材料断裂前和断裂过程中产生明显的宏观塑性变形的断裂过程。断口往往呈暗灰色、纤维状。脆性断裂：材料断裂前基本上不产生明显的宏观塑性变形。断口一般与正应力垂直，宏观上比较齐平光亮，常呈放射状或结晶状穿晶断裂：可以是韧断，也可以是脆断沿晶断裂：多数为脆性断裂，断口形貌一般呈结晶状。剪切断裂：剪切断裂是材料在切应力作用下沿滑移面滑移分离造成的断裂。纯剪切断裂：断口呈锋利的楔形。大单晶体上用肉眼可以观察到很多直线状的滑移痕迹。多晶体上呈现“蛇形滑动”花样微孔聚集型断裂：暗灰色，纤维状，断口花样特征是断口上分布大量“韧窝”解理断裂：在正应力的作用下，由于原子间结合键的破坏引起的沿特定晶面发生的脆性穿晶断裂。断口应该是极平坦的镜面。准解理断裂：是解理断裂的变种。符号意义：表示没有明显屈服平台卸载以后，材料残余变形为0.2%对应的应力值，用此表示没有屈服平台材料的屈服强度。（规定残余伸长应力）是指试样卸除拉伸力后，其标距部分的残余伸长达到规定原始标距百分比时的应力（规定总伸长应力）是指标距部分的总伸长达到规定的原始标距百分比时的应力。6证明因为颈缩形成点对于工程应力应变曲线上的最大载荷点所以dF=0第二章：应力状态软性系数：最大切应力与最大正应力的比值。缺口效应：缺口造成应力应变集中，这是缺口第一效应；缺口改变了缺口前方的应力状态，使平板中材料所受的应力由原来的单向拉伸变为两向或三向拉伸，这是缺口第二效应；在有缺口的条件下，出现了三向应力，试样的屈服应力比单向拉伸要高，缺口使材料得到“强化”，这...
