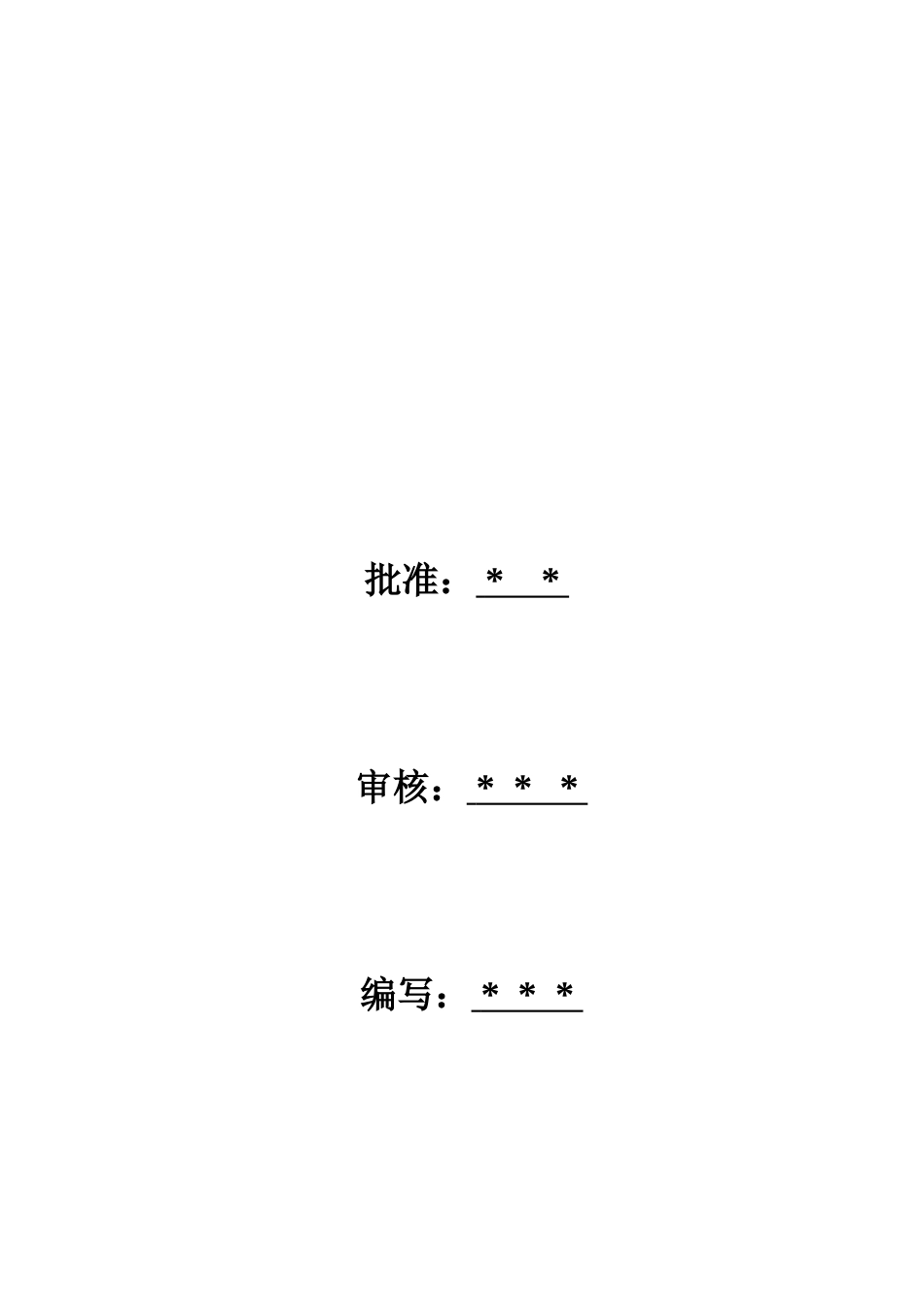

**市沙坪联围泵站更新改造工程分部工程施工方案名称：金属结构及启闭机编号：HS1-11位置：沙坪泵站**市沙坪联围泵站更新改造工程项目经理部二O一一年三月批准：**审核：***编写：***金属结构及启闭机施工方案1.概况沙坪排涝站金属结构包括：从进水渠、泵站进出口闸、到防洪闸所有钢闸门及门槽制造安装合计265.54吨，拦污栅及栅槽安装合计36.76吨，拍门定货安装12套，回转式清污机9台安装，皮带输送机1台安装，集污斗制造安装，卷扬式启闭机3台安装，液压启闭机及液压站6台/3套安装，单向门机1台安装及调试全部工作。2.闸门埋件制造1）埋件制造应满足DL/T5018-94.8.3埋件制造规范及招标文件有关埋件制造的技术要求。2）埋件制造工艺程序：施工准备→下料→反变形→埋件拼焊→校正→验收。埋件下料尺寸应留足收缩余量，收缩量f1=2mm/m。埋件翼板反变形量，f2=1.5‰×翼板宽度，结合施工条件加以修正。埋件焊接也要采用对称焊接，其校正可采用“机械校正”法或“水火校正”法，使其满足规范要求。3.埋件安装3.1埋件安装的总要求1）必须按施工图纸的要求和技术规范的规定，进行埋件的安装施工。2）埋件每一单元的连接，应按照施工图纸的要求进行。对于采用现场拼焊的连接，必须制定稳妥的工艺措施，并在焊接过程中随时注意变形情况，以便及时采用矫正措施。3）埋件就位调整完毕，与一期混凝土中的预留锚栓或锚板焊牢。严禁将加固材料直接焊接在主轨、反轨、侧轨、门楣（胸墙）等的工作面上或水封座板上，而只能焊在这些构件伸出的锚件上，或焊在不会引起埋件的主要构件产生局部变形以及整体变形的次要构件上。4）所有埋件的调节螺栓与一期混凝土预留坑中的锚定板的焊接必须按施工图纸的要求进行。5)埋件上所有不锈钢材料的焊接接头，必须使用相应的不锈钢焊条进行焊接。6)埋件所有工作面上的连接焊缝，应在安装工作完毕和浇注二期混凝土后仔细进行打磨，其表面粗糙度应与焊接构件一致。7)埋件安装完毕后，应对所有的工作表面进行清理，门槽范围内影响闸门安全运行的外露物必须清除干净，并对埋件的最终安装精度进行复测，作好记录报工程师。8）安装好的门槽，除了主轨道轨面、水封座的不锈钢表面外，其余外露表面均应按有关施工图纸或制造厂技术说明书的规定，进行防腐处理。9)所有一期混凝土中的地锚螺栓，或使用二期混凝土回填的基础螺栓，其埋入深度应符合施工图纸的要求。螺栓尾部应做成弯钩。10)在埋件安装前向工程师提交埋件的安装和检测方法；在埋件安装完毕后，将安装检查记录提交工程师，并在工程师认可后方能回填混凝土。11）埋件划线和检查所用的钢尺和各种测量工具应经过校验。用于测量高程和安装轴线的基准点及安装用的控制点均应明显、牢固、便于使用，并使用不低于下列精度且经过校验的钢尺和仪器测量：①.精度为万分之一的钢尺；②.全站仪；③.DS3型水准仪。12）所有埋件应按施工图纸要求或工程师指示，准确地安装在规定的位置，安装完经检查合格后，应在5～7天内浇筑混凝土。埋件安装的最终位置偏差应符合施工图纸的规定，若施工图纸无具体规定时应满足下列要求：①.水及导轮座板：对孔口中心线偏差+3mm、-2mm；工作表面波状不平度2mm；工作表面组合处错位1mm；中心线曲率半径偏差±5mm；工作表面扭曲2mm；②.阀门底槛：里程偏差±5mm；高程偏差±5mm；对孔口中心线偏差±5mm；工作表面一端对另一端的高差2mm；工作表面波状不平度2mm；工作表面组合处错位1mm；工作表面扭曲2mm；13）所有埋件表面应清除铁锈、氧化皮、焊渣、油污、尘土、水份等，使之露出灰白色光泽。埋件安装后，应将所有露出混凝土部位的表面按施工图纸要求或工程师的指示进行防腐处理。对外露出混凝土表面的螺纹应涂黄油保护。3.2平面闸门埋件安装1）安装工艺流程一期锚筋埋设→门槽检查、清理、打毛→放安装控制点、线→底坎安装→主轨安装→反轨安装→侧轨安装→门楣安装→二期砼浇筑前的隐蔽工程验收→二期砼浇筑→清理复测。2）控制点、线设置基准点由测量部门提供，提供位置应尽量接近安装部位，交接有书面凭证，并经工程师确认，施工过程中应妥善保护。控制点由基准点引入，一般距安装构件100...
