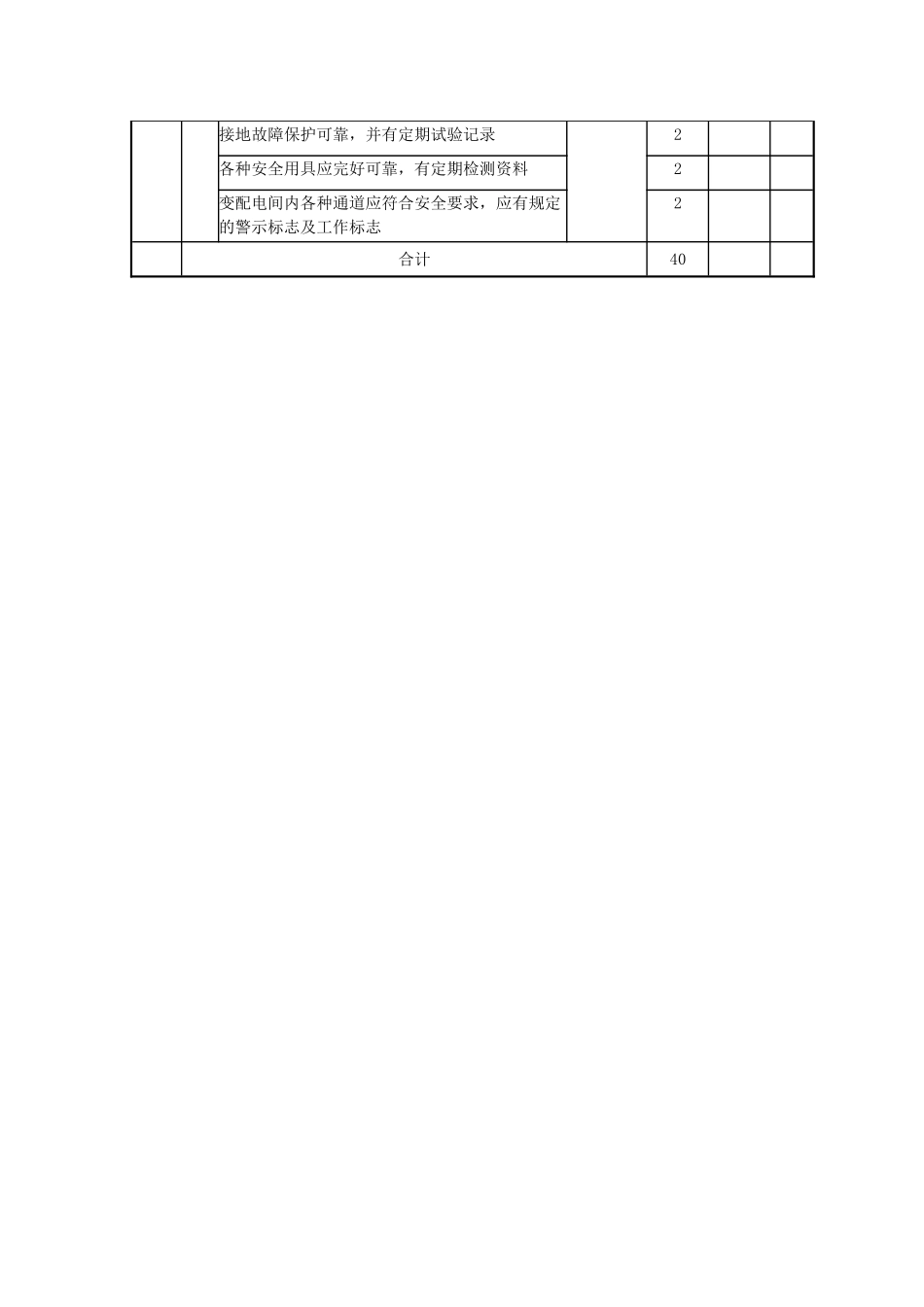

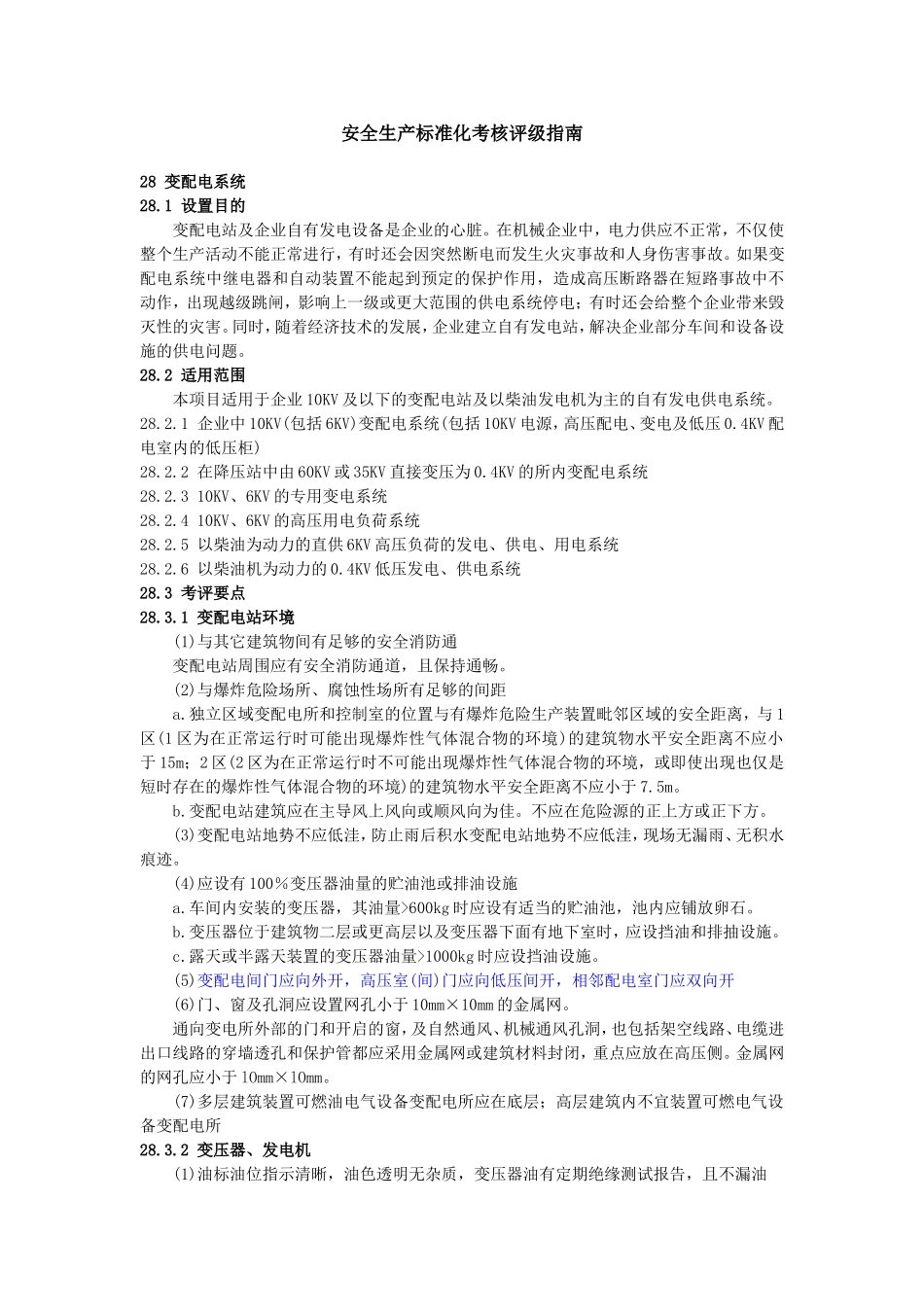

变配电系统考评检查表No.223序号考评内容考评说明应得分实得分备注1变配电站环境与其它建筑物间有足够的安全消防通道一处不合格扣该项目应得分值，多套变配电系统取平均值。0.8与爆炸危险场所、有腐蚀性场所有足够的间距0.8地势不应低洼，防止雨后积水0.8应设有100％变压器油量的贮油池或排油设施0.8变配电间门应向外开，高压室（间）门应向低压间开，相邻配电室门应双向开。0.8门、窗（高压侧）应装设孔小于10×10mm的金属门窗0.8多层建筑装置可燃油电气设备变配电所应在底层；高层建筑内不宜装置可燃电气设备变配电所。1.22变压器、发电机油标油位指示清晰，油色透明无杂质，变压器油有定期绝缘测试报告，且不漏油。2油温指示清晰，温度低于85℃，冷却设备完好，发电机工作温度符合要求。2绝缘和接地故障保护完好可靠，有定期测试资料4瓷瓶、套管清洁，无裂纹或放电痕迹2变压器、发电机运行过程中内部无异常响声或放电声2.8应有符合规定的警示标志和遮拦1.23高低压配电间、电容器间控制装置所有的瓷瓶、套管、绝缘子应清洁无裂纹0.8所有的母线应整齐清洁，接点接触良好，母线温度变化应低于70℃，相序标志明显，连接可靠0.8各类电缆及高压架空线路敷设应符合安装规程，电缆头外表面清洁无漏油，接地可靠2断路器应为国家许可生产厂的合格产品，有定期维修检测记录，油开关油位正常，油色透明无杂质，无漏油，渗油现象4.8操纵机构应为国家许可生产厂的合格产品，有定期维修检验记录，操纵灵活，联锁可靠，脱扣保护合理。双电源供电或自有发电必须加装联锁装置4所有空气开关灭弧罩应完整，触头平整0.8电力电容器外壳无膨胀，温升符合要求，无漏油现象0.8接地故障保护可靠，并有定期试验记录2各种安全用具应完好可靠，有定期检测资料2变配电间内各种通道应符合安全要求，应有规定的警示标志及工作标志2合计40安全生产标准化考核评级指南28变配电系统28.1设置目的变配电站及企业自有发电设备是企业的心脏。在机械企业中，电力供应不正常，不仅使整个生产活动不能正常进行，有时还会因突然断电而发生火灾事故和人身伤害事故。如果变配电系统中继电器和自动装置不能起到预定的保护作用，造成高压断路器在短路事故中不动作，出现越级跳闸，影响上一级或更大范围的供电系统停电；有时还会给整个企业带来毁灭性的灾害。同时，随着经济技术的发展，企业建立自有发电站，解决企业部分车间和设备设施的供电问题。28.2适用范围本项目适用于企业10KV及以下的变配电站及以柴油发电机为主的自有发电供电系统。28.2.1企业中10KV(包括6KV)变配电系统(包括10KV电源，高压配电、变电及低压0.4KV配电室内的低压柜)28.2.2在降压站中由60KV或35KV直接变压为0.4KV的所内变配电系统28.2.310KV、6KV的专用变电系统28.2.410KV、6KV的高压用电负荷系统28.2.5以柴油为动力的直供6KV高压负荷的发电、供电、用电系统28.2.6以柴油机为动力的0.4KV低压发电、供电系统28.3考评要点28.3.1变配电站环境(1)与其它建筑物间有足够的安全消防通变配电站周围应有安全消防通道，且保持通畅。(2)与爆炸危险场所、腐蚀性场所有足够的间距a.独立区域变配电所和控制室的位置与有爆炸危险生产装置毗邻区域的安全距离，与1区(1区为在正常运行时可能出现爆炸性气体混合物的环境)的建筑物水平安全距离不应小于15m；2区(2区为在正常运行时不可能出现爆炸性气体混合物的环境，或即使出现也仅是短时存在的爆炸性气体混合物的环境)的建筑物水平安全距离不应小于7.5m。b.变配电站建筑应在主导风上风向或顺风向为佳。不应在危险源的正上方或正下方。(3)变配电站地势不应低洼，防止雨后积水变配电站地势不应低洼，现场无漏雨、无积水痕迹。(4)应设有100％变压器油量的贮油池或排油设施a.车间内安装的变压器，其油量>600kg时应设有适当的贮油池，池内应铺放卵石。b.变压器位于建筑物二层或更高层以及变压器下面有地下室时，应设挡油和排抽设施。c.露天或半露天装置的变压器油量>1000kg时应设挡油设施。(5)变配电间门应向外开，高压室(间)门应向低压间开，相邻配电室门应双向开(6)门、窗及孔洞应设置网孔小于10mm×10mm的金属网。通向变电所外...
