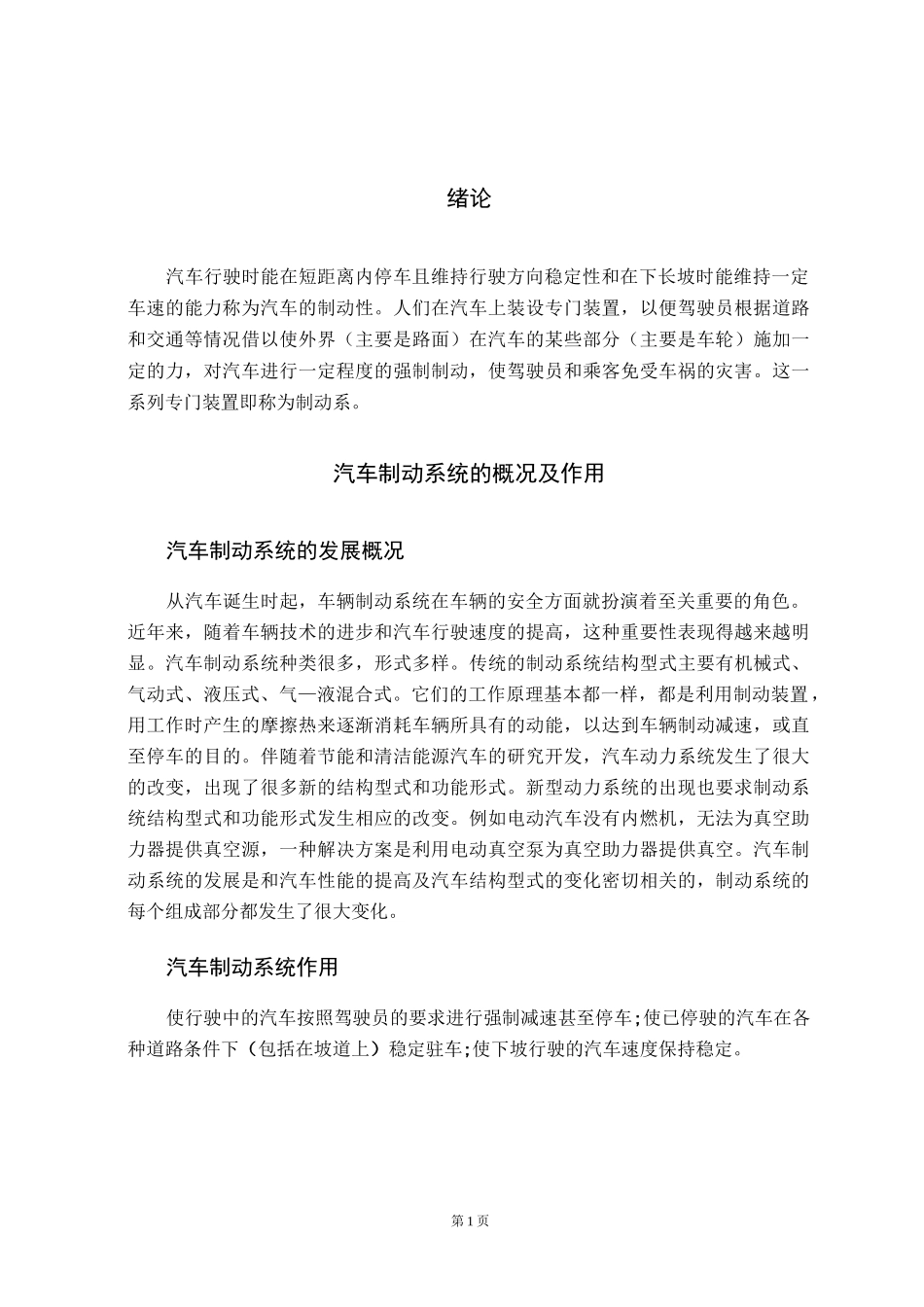

第1页绪论汽车行驶时能在短距离内停车且维持行驶方向稳定性和在下长坡时能维持一定车速的能力称为汽车的制动性。人们在汽车上装设专门装置，以便驾驶员根据道路和交通等情况借以使外界（主要是路面）在汽车的某些部分（主要是车轮）施加一定的力，对汽车进行一定程度的强制制动，使驾驶员和乘客免受车祸的灾害。这一系列专门装置即称为制动系。汽车制动系统的概况及作用汽车制动系统的发展概况从汽车诞生时起，车辆制动系统在车辆的安全方面就扮演着至关重要的角色。近年来，随着车辆技术的进步和汽车行驶速度的提高，这种重要性表现得越来越明显。汽车制动系统种类很多，形式多样。传统的制动系统结构型式主要有机械式、气动式、液压式、气—液混合式。它们的工作原理基本都一样，都是利用制动装置，用工作时产生的摩擦热来逐渐消耗车辆所具有的动能，以达到车辆制动减速，或直至停车的目的。伴随着节能和清洁能源汽车的研究开发，汽车动力系统发生了很大的改变，出现了很多新的结构型式和功能形式。新型动力系统的出现也要求制动系统结构型式和功能形式发生相应的改变。例如电动汽车没有内燃机，无法为真空助力器提供真空源，一种解决方案是利用电动真空泵为真空助力器提供真空。汽车制动系统的发展是和汽车性能的提高及汽车结构型式的变化密切相关的，制动系统的每个组成部分都发生了很大变化。汽车制动系统作用使行驶中的汽车按照驾驶员的要求进行强制减速甚至停车;使已停驶的汽车在各种道路条件下（包括在坡道上）稳定驻车;使下坡行驶的汽车速度保持稳定。第2页制动器（）简介制动器就是刹车。是使机械中的运动件停止或减速的机械零件。俗称刹车、闸。制动器主要由制动架、制动件和操纵装置等组成。有些制动器还装有制动件间隙的自动调整装置。为了减小制动力矩和结构尺寸，制动器通常装在设备的高速轴上，但对安全性要求较高的大型设备如矿井提升机、电梯等则应装在靠近设备工作部分的低速轴上。有些制动器已标准化和系列化，并由专业工厂制造以供选用。制动器分为行车制动器（脚刹），驻车制动器（手刹）。在行车过程中，一般都采用行车制动（脚刹），便于在先进的过程中减速停车，不单是使汽车保持不动。若行车制动失灵时才采用驻车制动。当车停稳后，就要使用驻车制动（手刹），防止车辆前滑和后溜。停车后一般除使用驻车制动外，上坡要将档位挂在一档（防止后溜），下坡要将档位挂在倒档（防止前滑）。使机械运转部件停止或减速所必须施加的阻力矩称为制动力矩。制动力矩是设计、选用制动器的依据，其大小由机械的型式和工作要求决定。制动器上所用摩擦材料（制动件）的性能直接影响制动过程，而影响其性能的主要因素为工作温度和温升速度。摩擦材料应具备高而稳定的摩擦系数和良好的耐磨性。摩擦材料分金属和非金属两类。前者常用的有铸铁、钢、青铜和粉末冶金摩擦材料等，后者有皮革、橡胶、木材和石棉等。捷达汽车制动器结构分类制动器按制动目的可分为行车制动器、驻车制动器、应急制动器和辅助制动器。制动器按耗散能量的方式可分为摩擦式、液力式、电磁式和电涡流式，目前广泛使用的是摩擦式制动器。摩擦式制动器按其摩擦副的几何形状可分为鼓式、盘式和带式，以鼓式、盘式制动器应用最广泛。大众捷达鼓式、盘式制动器的分类如图所示。第3页r液压驱动…（按蹄的幅」明从圖成（一般不用）增.力式单何增力式匚双両另式1-气压驱动「圆弧线凸轮-I渐开纯凸轮厂气压驱动一|钳盘式Lr尚定钳液压驱动一L仝盘式匚滑动1-浮动甜屮摆动L领从蹄式-蹄式-'双领蹄式-；向取领蹄式图制动器分类示意图鼓式制动器结构与工作原理及检修捷达汽车领从蹄式制动器结构及制动性能领从蹄式制动器结构图4-1领从蹄式制动器示意图1-领蹄；2-从蹄；3、4-支点；5-制动鼓；6-制动轮缸。曲柄1-取楔第4页领从蹄式制动器的制动性能汽车前进时制动鼓旋转方向（制动鼓正向旋转）如图4-1中箭头所示，沿箭头方向看去，制动蹄1的支点3在前端，制动轮缸6所施加的促动力作用于其后端，因而该制动蹄张开时的旋转方向与制动鼓的旋转方向相同。具有这种属性的制动蹄称为领蹄。与此相反，制动蹄2的支点4在后端，促...
