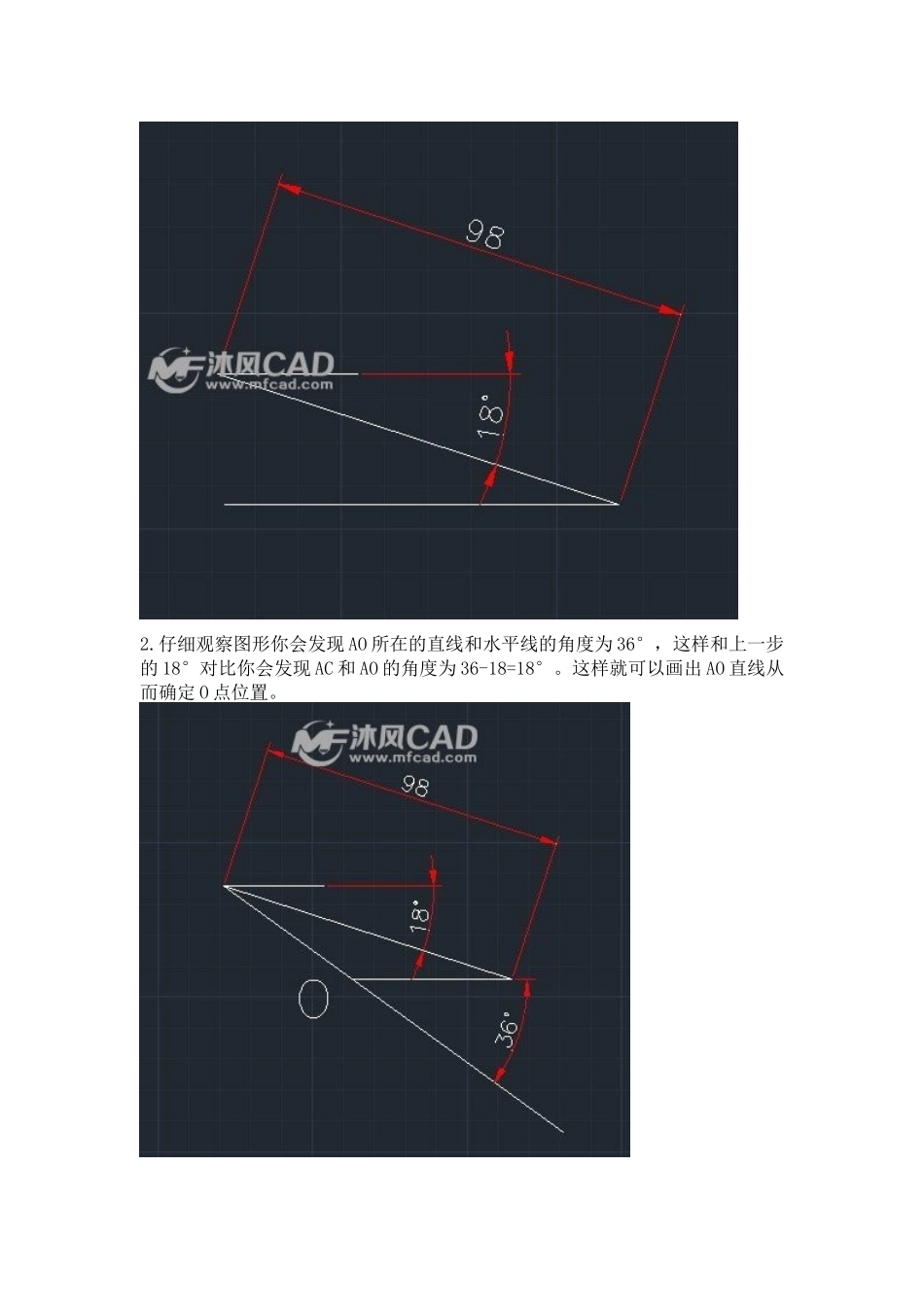

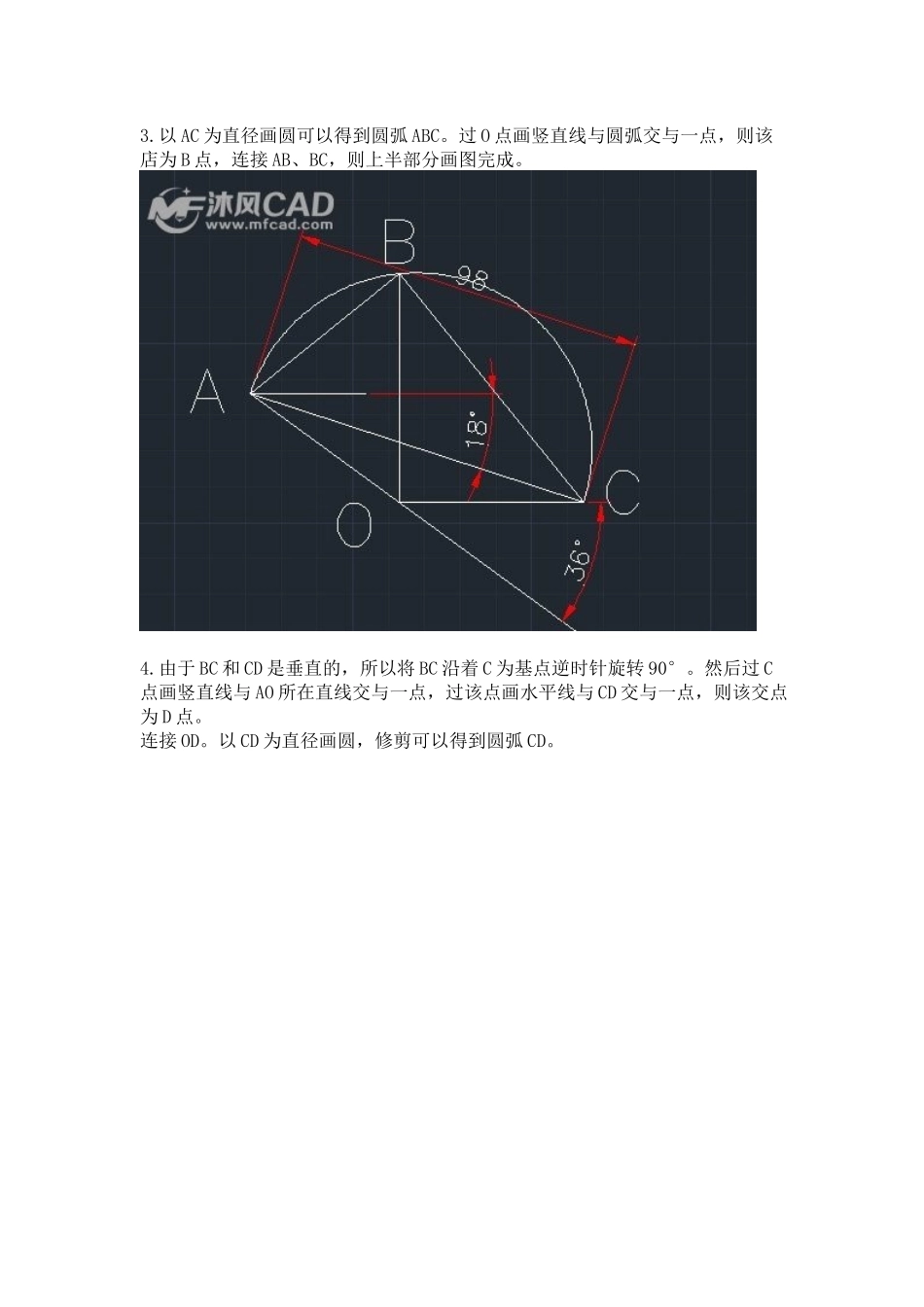

AD通过辅助线定位点绘制图形0作者：断弦留香时间：2012-12-25浏览：1452大家看下下面的图纸，看起来也不是很复杂，但是需要细心，否则画起来很难哦。自己尝试画一下，然后和下面我的方法比对一下。下面我们来讲解一下绘制方法：1.先要想办法画出中心O点。我们先从A点开始，画一条水平直线，然后再以A为起点画98的直线，通过应用tab键可以一次完成。过C点画向左的水平线，可知O点在该水平线上。然后想办法画出AO直线。2.仔细观察图形你会发现AO所在的直线和水平线的角度为36°，这样和上一步的18°对比你会发现AC和AO的角度为36-18=18°。这样就可以画出AO直线从而确定O点位置。3.以AC为直径画圆可以得到圆弧ABC。过O点画竖直线与圆弧交与一点，则该店为B点，连接AB、BC，则上半部分画图完成。4.由于BC和CD是垂直的，所以将BC沿着C为基点逆时针旋转90°。然后过C点画竖直线与AO所在直线交与一点，过该点画水平线与CD交与一点，则该交点为D点。连接OD。以CD为直径画圆，修剪可以得到圆弧CD。5.过O点旋转OD直线，旋转15°。过D点画垂直于刚刚旋转的直线的线，选择扑捉垂足可以找到垂线，然后适当延长。6.过A点画竖直线与上一步的延长线交于E点。然后以DE线段为直径画圆，可以得到圆弧DE。7.最后圆弧AE的画法可以通过绘图-圆弧-起点、端点、半径，方便又快捷。这样图形基本就完成了，最后剩下填充标注，自己操作一下就好了，很简单的。该图的难点在于找到O点，好多人在画图的时候就看不到O点的画法，这还需要多耐心和仔细看图。以上，你画对了吗
