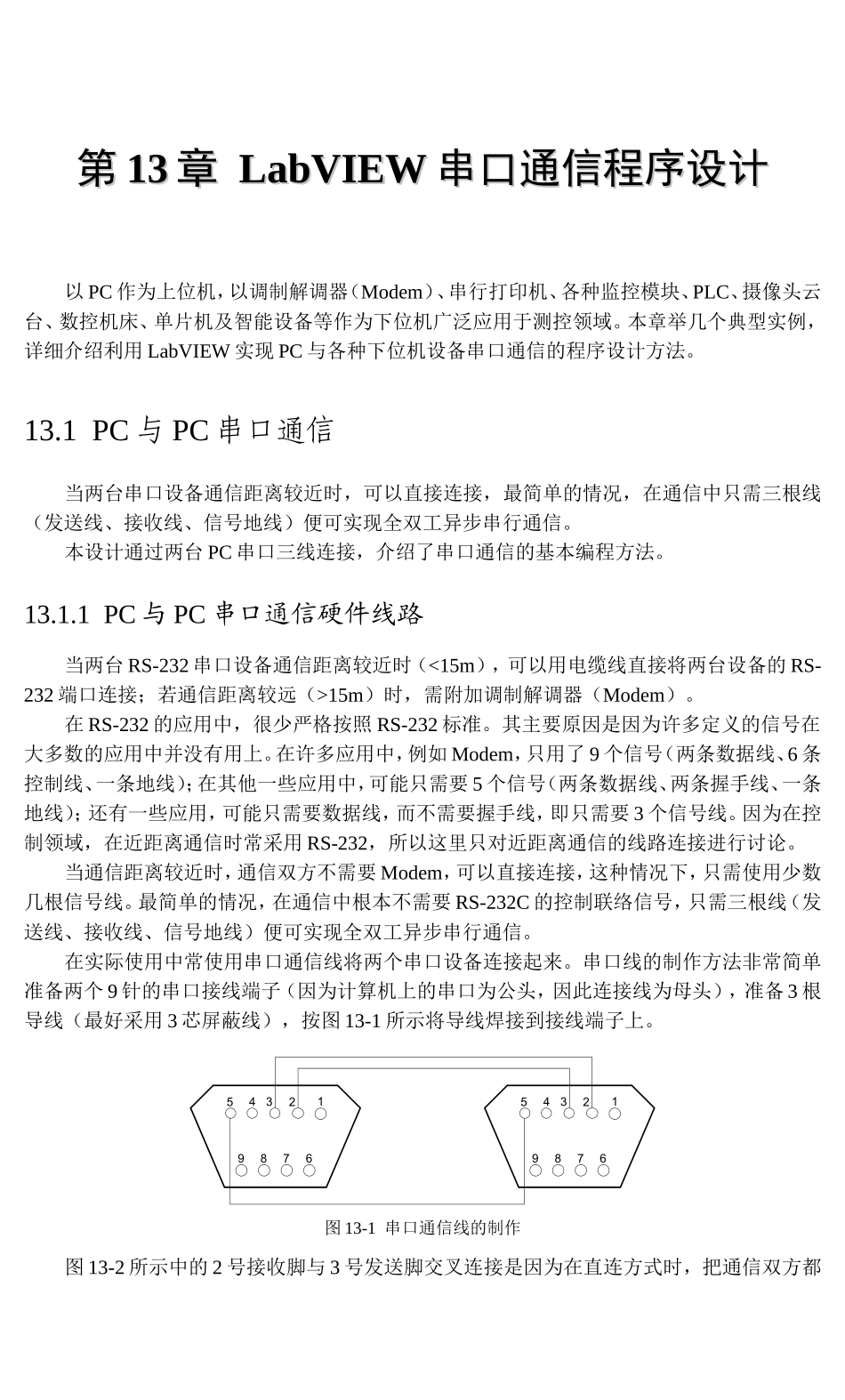

第第1313章章LabVIEWLabVIEW串口通信程序设计串口通信程序设计以PC作为上位机，以调制解调器（Modem）、串行打印机、各种监控模块、PLC、摄像头云台、数控机床、单片机及智能设备等作为下位机广泛应用于测控领域。本章举几个典型实例，详细介绍利用LabVIEW实现PC与各种下位机设备串口通信的程序设计方法。13.1PC与PC串口通信当两台串口设备通信距离较近时，可以直接连接，最简单的情况，在通信中只需三根线（发送线、接收线、信号地线）便可实现全双工异步串行通信。本设计通过两台PC串口三线连接，介绍了串口通信的基本编程方法。13.1.1PC与PC串口通信硬件线路当两台RS-232串口设备通信距离较近时（<15m），可以用电缆线直接将两台设备的RS-232端口连接；若通信距离较远（>15m）时，需附加调制解调器（Modem）。在RS-232的应用中，很少严格按照RS-232标准。其主要原因是因为许多定义的信号在大多数的应用中并没有用上。在许多应用中，例如Modem，只用了9个信号（两条数据线、6条控制线、一条地线）；在其他一些应用中，可能只需要5个信号（两条数据线、两条握手线、一条地线）；还有一些应用，可能只需要数据线，而不需要握手线，即只需要3个信号线。因为在控制领域，在近距离通信时常采用RS-232，所以这里只对近距离通信的线路连接进行讨论。当通信距离较近时，通信双方不需要Modem，可以直接连接，这种情况下，只需使用少数几根信号线。最简单的情况，在通信中根本不需要RS-232C的控制联络信号，只需三根线（发送线、接收线、信号地线）便可实现全双工异步串行通信。在实际使用中常使用串口通信线将两个串口设备连接起来。串口线的制作方法非常简单准备两个9针的串口接线端子（因为计算机上的串口为公头，因此连接线为母头），准备3根导线（最好采用3芯屏蔽线），按图13-1所示将导线焊接到接线端子上。123456789123456789图13-1串口通信线的制作图13-2所示中的2号接收脚与3号发送脚交叉连接是因为在直连方式时，把通信双方都LabVIEW虚拟仪器数据采集与串口通信测控应用实战当作数据终端设备看待，双方都可发也可收。在这种方式下，通信双方的任何一方，只要请求发送RTS有效和数据终端准备好DTR有效就能开始发送和接收。COM1串口线PC机APC机BCOM1图13-2PC与PC串口通信线路在计算机通电前，按图13-2所示将两台PC的COM1口用串口线连接起来。连接串口线时，计算机严禁通电，否则极易烧毁串口。13.1.2设计任务利用LabVIEW编写程序实现PC与PC串口通信。任务要求如下。两台计算机互发字符并自动接收，如一台计算机输入字符串“收到信息请回字符abc123”，单击“发送字符”命令，另一台计算机若收到，就输入字符串“收到，abc123”，单击“发送字符”命令，信息返回到第一组的计算机。实际上就是编写一个简单的双机聊天程序。13.1.3任务实现1．建立新VI程序启动NILabVIEW程序，选择新建（New）选项中的VI项，建立一个新VI程序。2．程序前面板设计在前面板设计区空白处单击鼠标右键，显示控件选板（Controls）。（1）添加一个字符串输入控件：控件（Controls）→新式（Modern）→字符串与路径（String&Path）→字符串输入控件（StringControl），将标签改为“发送区：”。（2）添加一个字符串显示控件：控件（Controls）→新式（Modern）→字符串与路径（String&Path）→字符串显示控件（StringIndicator），将标签改为“接收区：”。（3）添加一个串口资源检测控件：控件（Controls）→新式（Modern）→I/O→VISA资源名称（VISAresourcename）；单击控件箭头，选择串口号，如COM1或ASRL1:。（4）添加一个确定（OK）按钮控件：控件（Controls）→新式（Modern）→布尔（Boolean）→确定按钮（OKButoon），将标题改为“发送字符”。（5）添加一个停止（Stop）按钮控件：控件（Controls）→新式（Modern）→布尔（Boolean）→停止按钮（StopButoon），将标题改为“关闭程序”。–283–第13章LabVIEW串口通信程序设计设计的程序前面板，如图13-3所示。3．框图程序设计——添加函数进入框图程序设计界面，在设计区的空白处单击鼠标右键，显示函数选板（Functions）。添加的所有函数及其布...
