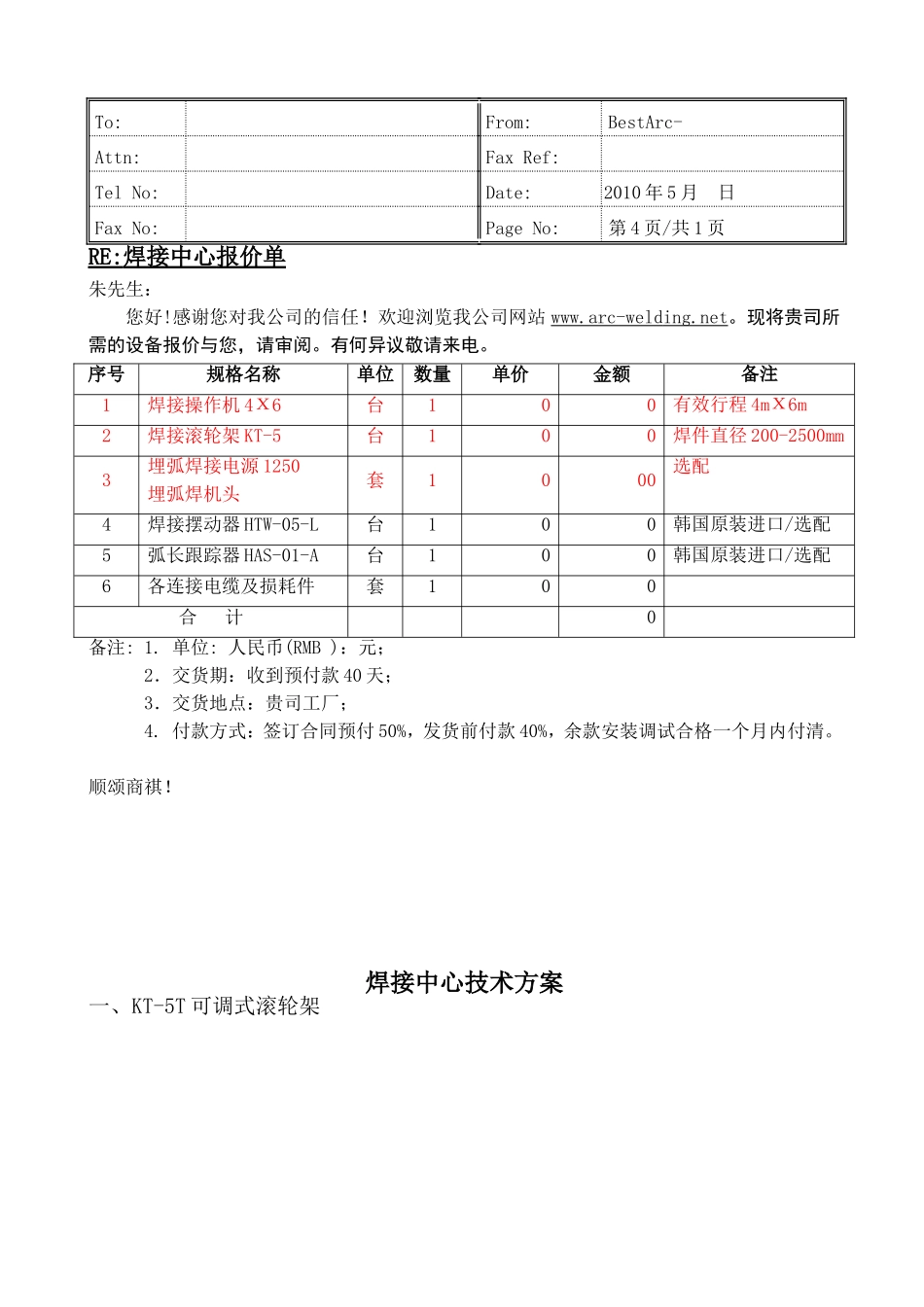

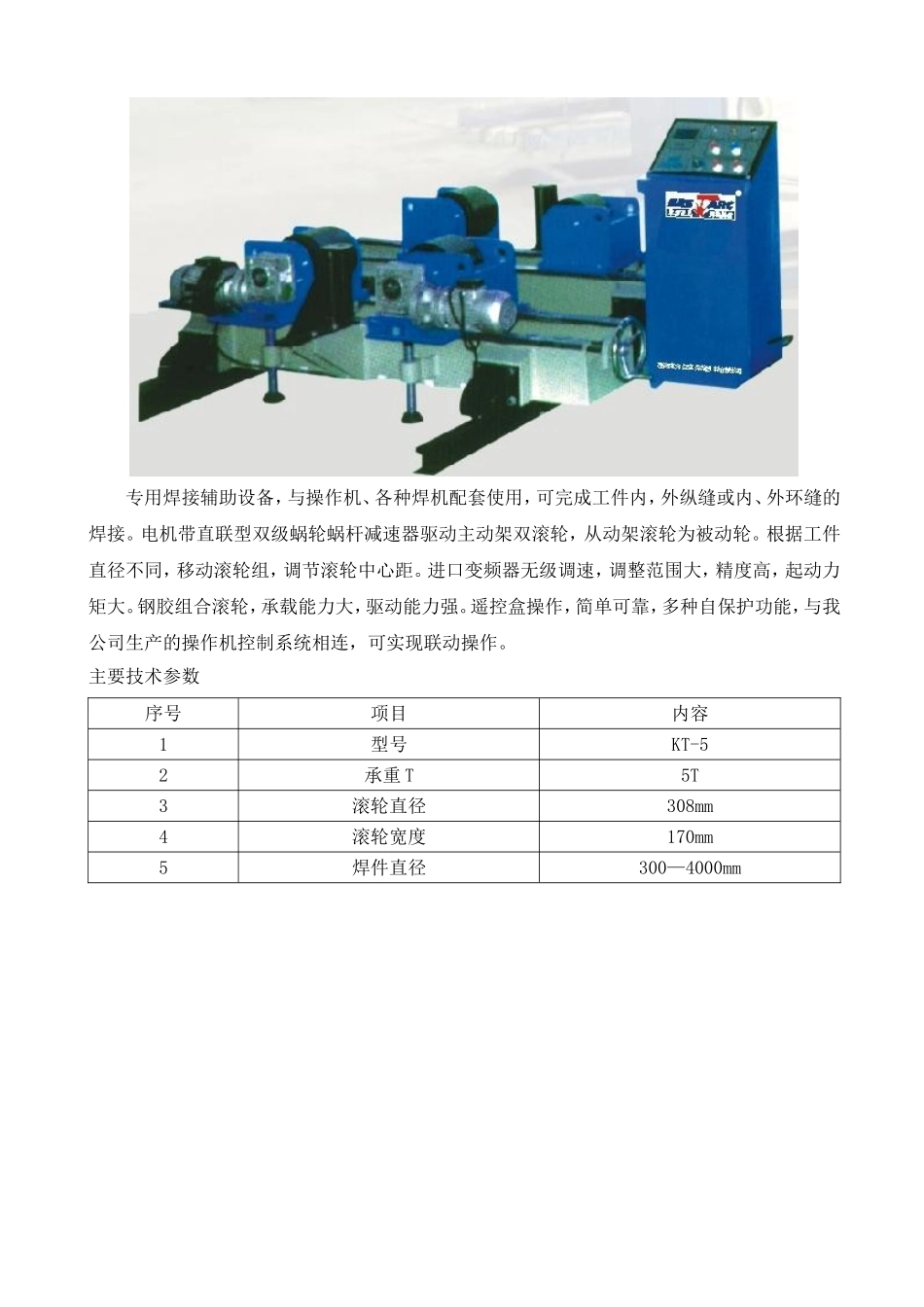

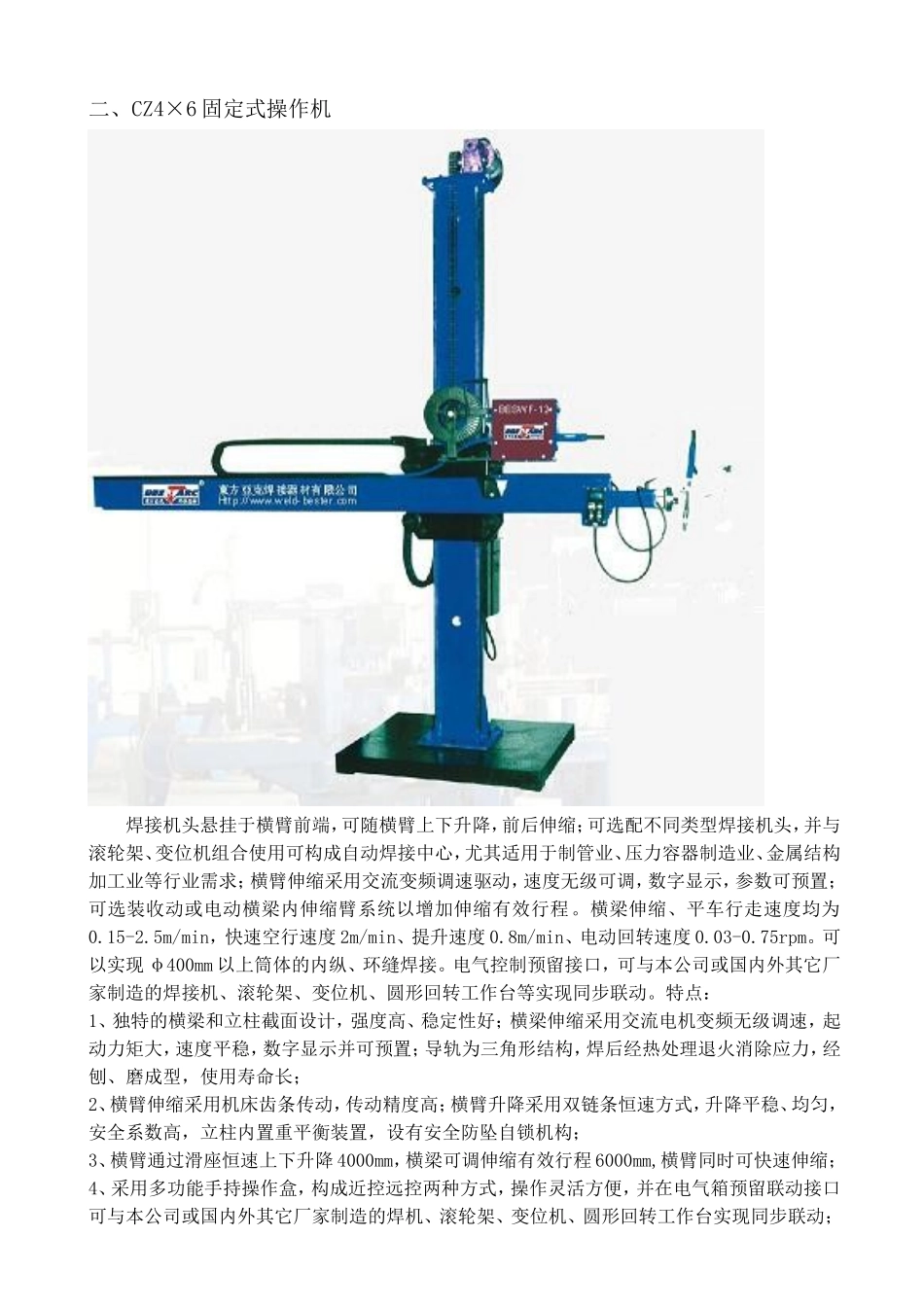

To:From:BestArc-Attn:FaxRef:TelNo:Date:2010年5月日FaxNo:PageNo:第4页/共1页RE:焊接中心报价单朱先生：您好!感谢您对我公司的信任！欢迎浏览我公司网站www.arc-welding.net。现将贵司所需的设备报价与您，请审阅。有何异议敬请来电。序号规格名称单位数量单价金额备注1焊接操作机4Х6台100有效行程4mХ6m2焊接滚轮架KT-5台100焊件直径200-2500mm3埋弧焊接电源1250埋弧焊机头套1000选配4焊接摆动器HTW-05-L台100韩国原装进口/选配5弧长跟踪器HAS-01-A台100韩国原装进口/选配6各连接电缆及损耗件套100合计0备注:1.单位:人民币(RMB)：元；2．交货期：收到预付款40天；3．交货地点：贵司工厂；4.付款方式：签订合同预付50%，发货前付款40%，余款安装调试合格一个月内付清。顺颂商祺！焊接中心技术方案一、KT-5T可调式滚轮架专用焊接辅助设备，与操作机、各种焊机配套使用，可完成工件内，外纵缝或内、外环缝的焊接。电机带直联型双级蜗轮蜗杆减速器驱动主动架双滚轮，从动架滚轮为被动轮。根据工件直径不同，移动滚轮组，调节滚轮中心距。进口变频器无级调速，调整范围大，精度高，起动力矩大。钢胶组合滚轮，承载能力大，驱动能力强。遥控盒操作，简单可靠，多种自保护功能，与我公司生产的操作机控制系统相连，可实现联动操作。主要技术参数序号项目内容1型号KT-52承重T5T3滚轮直径308mm4滚轮宽度170mm5焊件直径300—4000mm二、CZ4×6固定式操作机焊接机头悬挂于横臂前端，可随横臂上下升降，前后伸缩；可选配不同类型焊接机头，并与滚轮架、变位机组合使用可构成自动焊接中心，尤其适用于制管业、压力容器制造业、金属结构加工业等行业需求；横臂伸缩采用交流变频调速驱动，速度无级可调，数字显示，参数可预置；可选装收动或电动横梁内伸缩臂系统以增加伸缩有效行程。横梁伸缩、平车行走速度均为0.15-2.5m/min，快速空行速度2m/min、提升速度0.8m/min、电动回转速度0.03-0.75rpm。可以实现φ400mm以上筒体的内纵、环缝焊接。电气控制预留接口，可与本公司或国内外其它厂家制造的焊接机、滚轮架、变位机、圆形回转工作台等实现同步联动。特点：1、独特的横梁和立柱截面设计，强度高、稳定性好；横梁伸缩采用交流电机变频无级调速，起动力矩大，速度平稳，数字显示并可预置；导轨为三角形结构，焊后经热处理退火消除应力，经刨、磨成型，使用寿命长；2、横臂伸缩采用机床齿条传动，传动精度高；横臂升降采用双链条恒速方式，升降平稳、均匀，安全系数高，立柱内置重平衡装置，设有安全防坠自锁机构；3、横臂通过滑座恒速上下升降4000mm，横梁可调伸缩有效行程6000mm,横臂同时可快速伸缩；4、采用多功能手持操作盒，构成近控远控两种方式，操作灵活方便，并在电气箱预留联动接口可与本公司或国内外其它厂家制造的焊机、滚轮架、变位机、圆形回转工作台实现同步联动；5、CZ-2.5×2.5型操作机技术规格序号项目内容1有效工作范围(m)6×42立柱带平车总高(mm)55003立柱底部最大负荷(kg)10004横梁允许总负载(kg)2005横梁伸缩速度0.15～2.5m/min（变频调速）6横梁升降速度1m/min(垂直移动速度)7横梁行走速度精度±2%8横梁均布总载荷100kg9横梁端部最大负荷(kg)180
