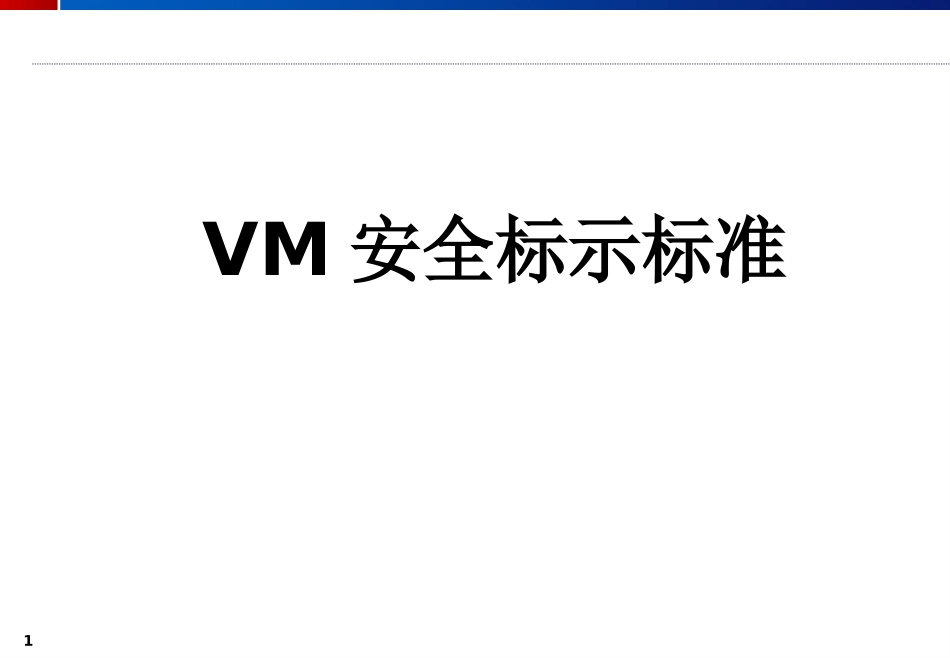

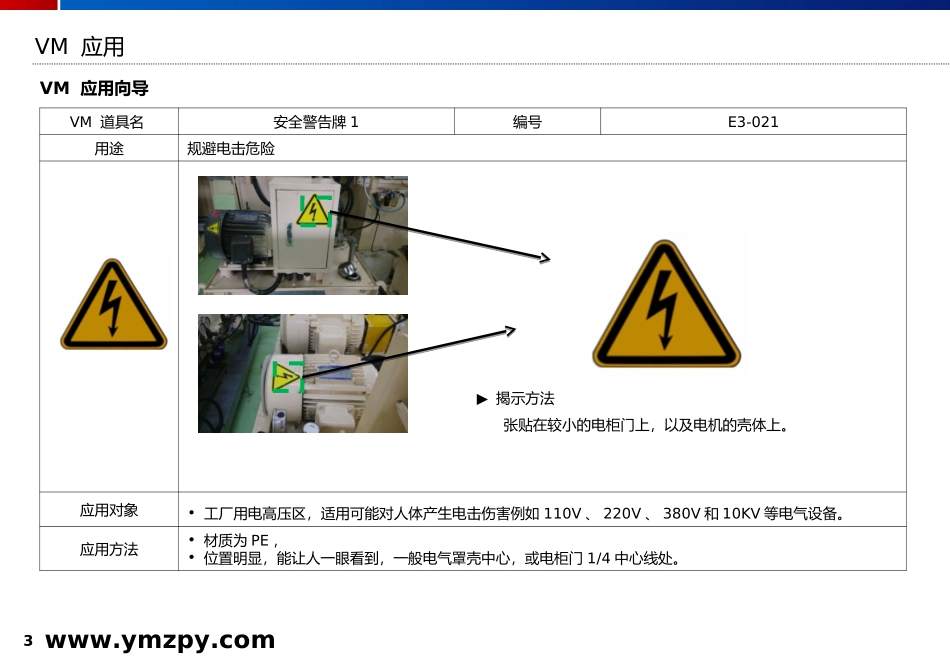

1VM安全标示标准2VM道具名安全警告牌1编号E3-021用途规避电击危险应用对象•工厂用电高压区,适用可能对人体产生电击伤害例如110V、220V、380V和10KV等电气设备。应用方法•材质为PE,•位置明显,能让人一眼看到,一般电气罩壳中心,或电柜门1/4中心线处。VM应用VM应用向导以观察距离D为基准内边:a=0.035D边框宽:c=0.124a圆角半径:r=0.080aa=60mm&110mmwww.ymzpy.com3VM道具名安全警告牌1编号E3-021用途规避电击危险应用对象•工厂用电高压区,适用可能对人体产生电击伤害例如110V、220V、380V和10KV等电气设备。应用方法•材质为PE,•位置明显,能让人一眼看到,一般电气罩壳中心,或电柜门1/4中心线处。VM应用VM应用向导▶揭示方法张贴在较小的电柜门上,以及电机的壳体上。www.ymzpy.com4VM道具名安全警告牌2编号E3-022用途规避机械的移动,可能会产生挤压的危险举例及规格应用对象•所有机械装置移动的设备,人体能部位能进入的区域。应用方法•材质为PE•位置明显,能让人一眼看到VM应用VM应用向导危险操作机器时,不要进入机器的移动区域。在补充油和保养设备时请勿操作设备。否则会被挤在设备中,这会导致严重的伤亡!以观察距离D为基准外边宽:a=0.025D边框宽:c=0.045a外边长:b=1.800ad=0.200aabcda=60mm&90mmwww.ymzpy.com5VM道具名安全警告牌2编号E3-022用途规避机械的移动,可能会产生挤压的危险举例及规格应用对象•所有机械装置移动的设备,人体能部位能进入的区域。应用方法•材质为PE•位置明显,能让人一眼看到VM应用VM应用向导▶揭示方法在叉车尾部中间位置张贴,应避开散热孔。www.ymzpy.com6VM道具名安全警告牌2编号E3-022用途规避机械的移动,可能会产生挤压的危险举例及规格应用对象•所有机械装置移动的设备,人体能部位能进入的区域。应用方法•材质为PE•位置明显,能让人一眼看到VM应用VM应用向导危险操作机器时,不要进入机器的移动区域。在补充油和保养设备时请勿操作设备。否则会被挤在设备中,这会导致严重的伤亡!以观察距离D为基准外边宽:a=0.025D边框宽:c=0.045a外边长:b=1.800ad=0.200aabcda=60mm&90mmwww.ymzpy.com7VM道具名安全警告牌2编号E3-022用途规避机械的移动,可能会产生挤压的危险举例及规格应用对象•所有机械装置移动的设备,人体能部位能进入的区域。应用方法•材质为PE•位置明显,能让人一眼看到VM应用VM应用向导▶揭示方法在ABS加工线,张贴在有柜门的上方;若上方过高或过低,可选择贴在柜门侧面;若正面没有位置,则选择侧面靠近的位置。张贴需要工整,牢固。www.ymzpy.com8VM道具名安全警告牌23编号E3-023用途规避机械安全误操作,可能会产生机械伤害的危险举例及规格应用对象•所有机械安全门和联动装置,人体能部位能进入的区域。应用方法•材质为PE•位置明显,能让人一眼看到VM应用VM应用向导危险操作机器时,不要进入机器的移动区域。在补充油和保养设备时请勿操作设备。否则会被挤在设备中,这会导致严重的伤亡!以观察距离D为基准外边宽:a=0.025D边框宽:c=0.045a外边长:b=1.800ad=0.200aabcda=60mm&90mmwww.ymzpy.com9VM道具名安全警告牌23编号E3-023用途规避机械安全误操作,可能会产生机械伤害的危险举例及规格应用对象•所有机械安全门和联动装置,人体能部位能进入的区域。应用方法•材质为PE•位置明显,能让人一眼看到VM应用VM应用向导▶揭示方法张贴在较小的电柜门上,以及电机的壳体上。www.ymzpy.com10VM道具名安全警告牌4编号E3-024用途规避机械的移动,可能会产生切割的危险举例及规格应用对象•所有机械装置的锋利部位,人体能部位能进入的区域。应用方法•材质为PE•位置明显,能让人一眼看到VM应用VM应用向导危险操作机器时,不要进入机器的移动区域。在补充油和保养设备时请勿操作设备。否则会被挤在设备中,这会导致严重的伤亡!以观察距离D为基准外边宽:a=0.025D边框宽:c=0.045a外边长:b=1.800ad=0.200aabcda=60mm&90mmwww.ymzpy.com11VM道具名安全警告牌5编号E3-025用途规避机械的移动,可能会产生摔倒撞上的危险举例及规格应用对象•所有机械使用油或其它液体的设...
