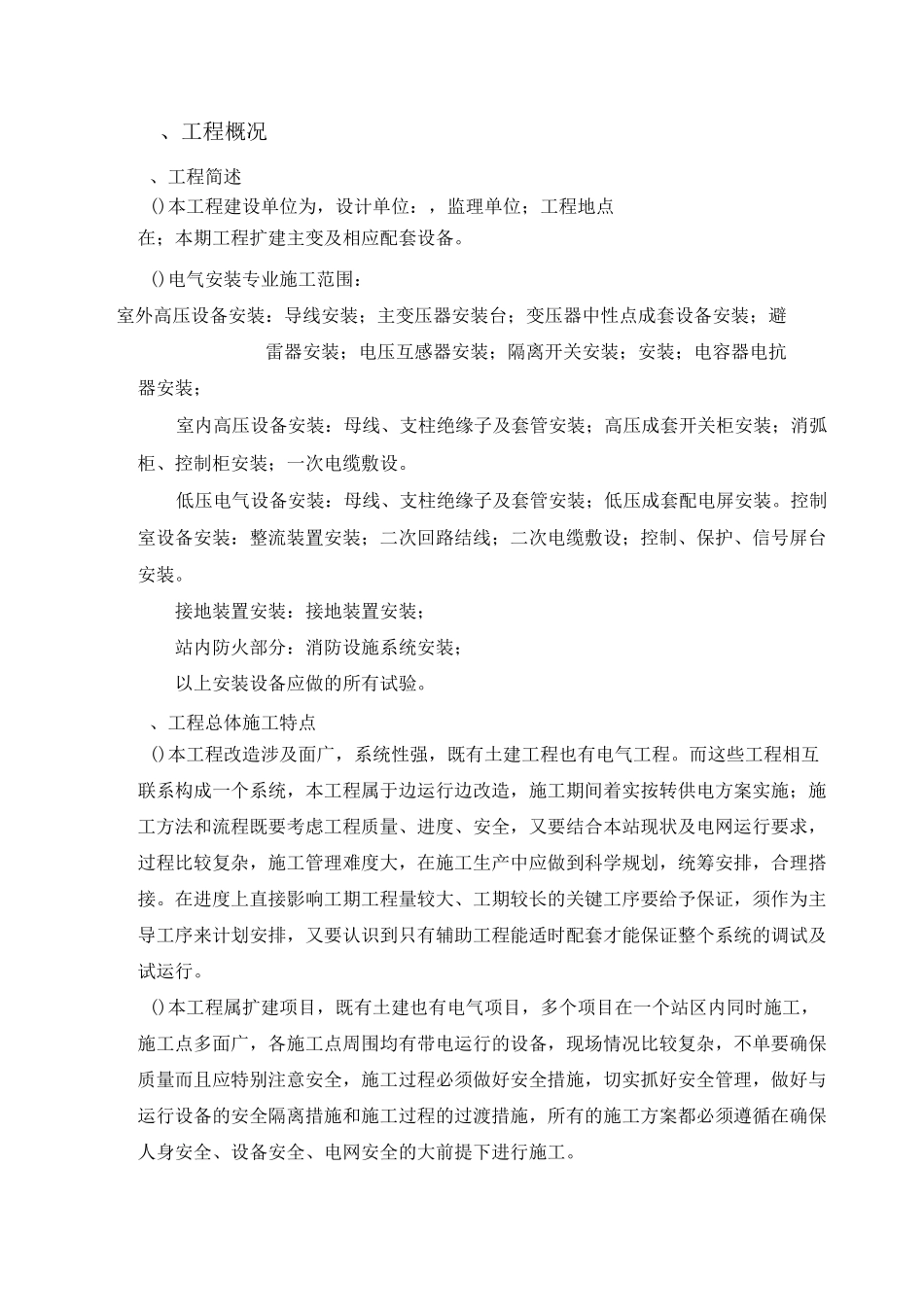

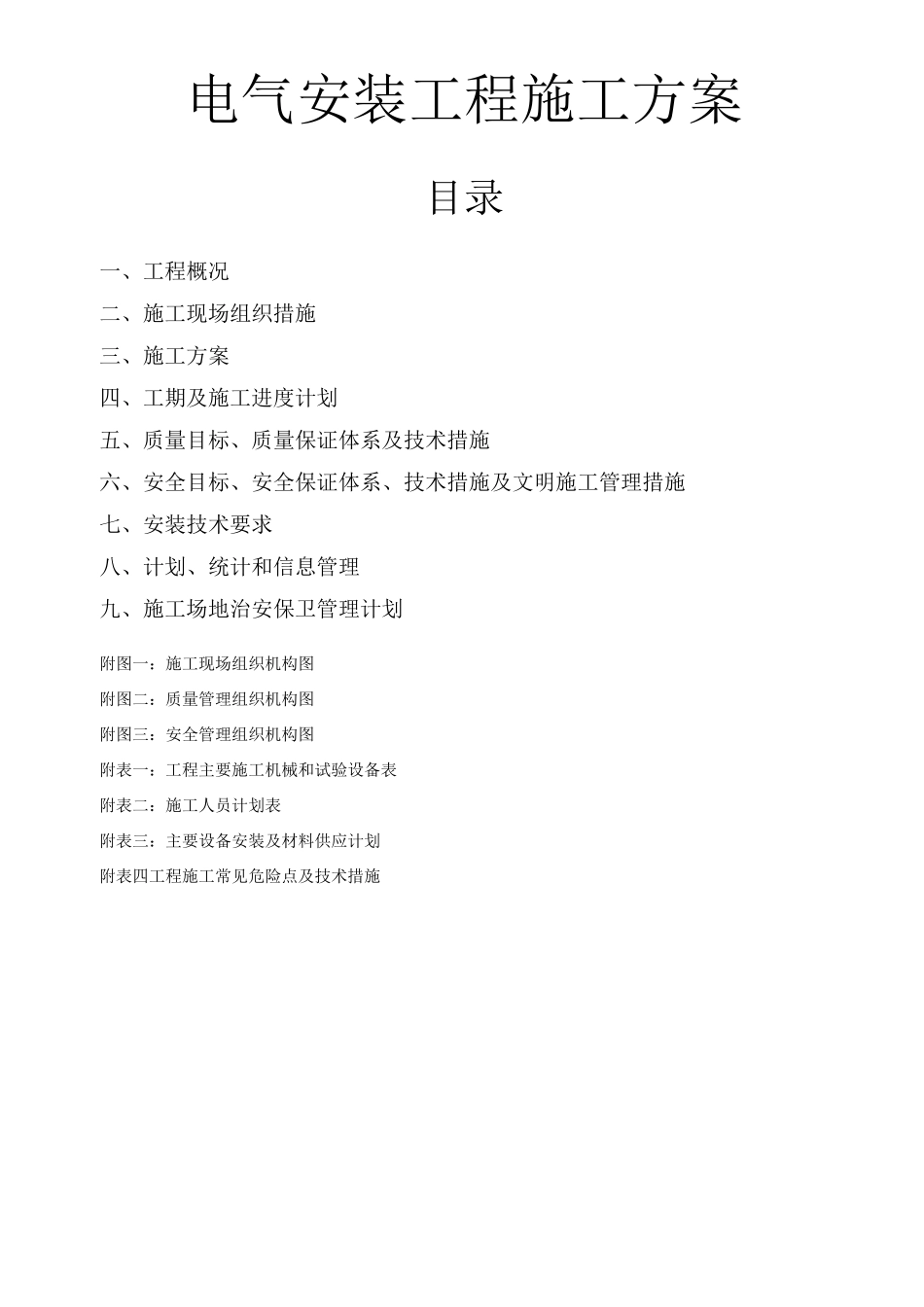

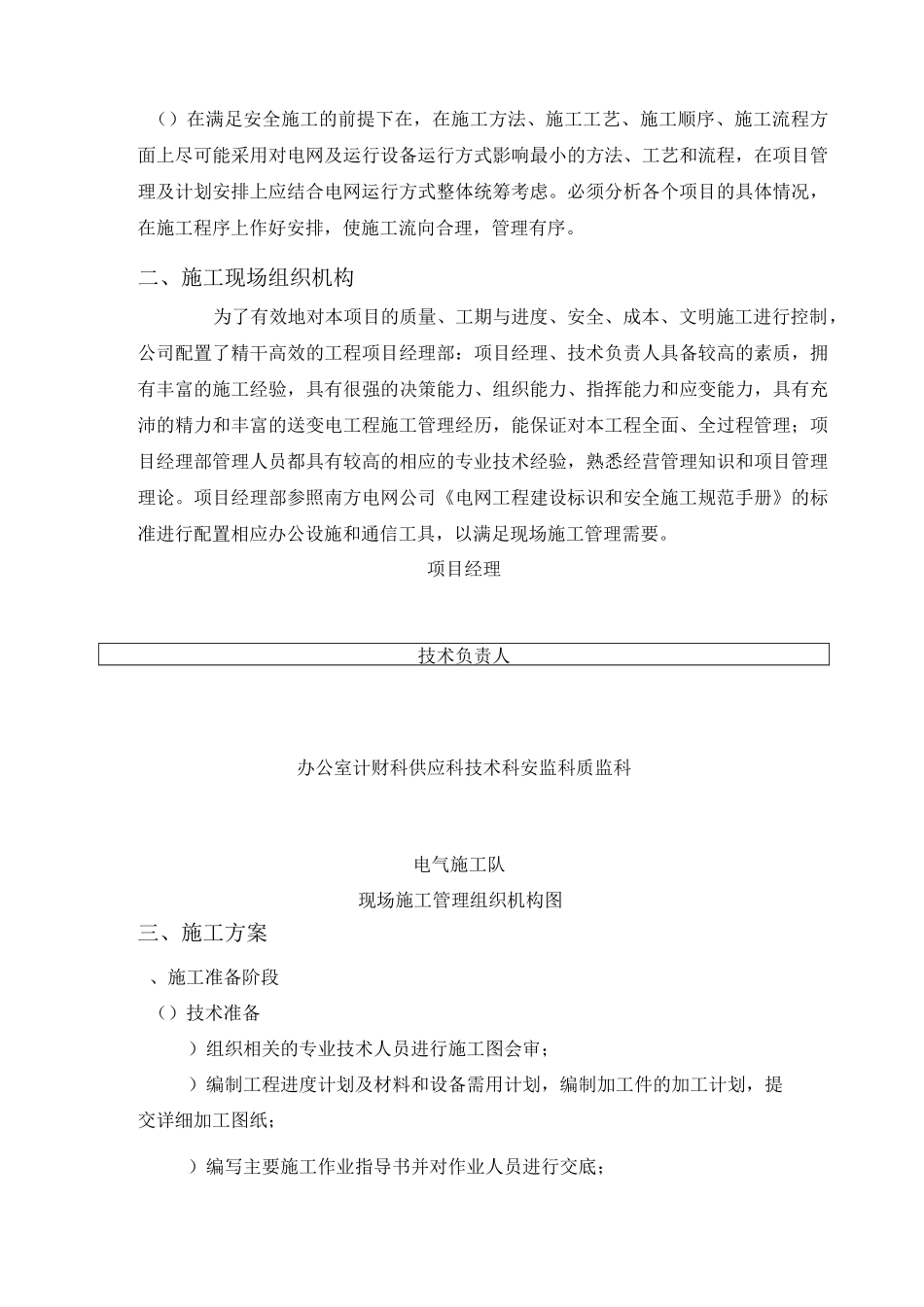

电气安装工程施工方案目录一、工程概况二、施工现场组织措施三、施工方案四、工期及施工进度计划五、质量目标、质量保证体系及技术措施六、安全目标、安全保证体系、技术措施及文明施工管理措施七、安装技术要求八、计划、统计和信息管理九、施工场地治安保卫管理计划附图一：施工现场组织机构图附图二：质量管理组织机构图附图三：安全管理组织机构图附表一：工程主要施工机械和试验设备表附表二：施工人员计划表附表三：主要设备安装及材料供应计划附表四工程施工常见危险点及技术措施、工程概况、工程简述()本工程建设单位为，设计单位：，监理单位；工程地点在；本期工程扩建主变及相应配套设备。()电气安装专业施工范围：室外高压设备安装：导线安装；主变压器安装台；变压器中性点成套设备安装；避雷器安装；电压互感器安装；隔离开关安装；安装；电容器电抗器安装；室内高压设备安装：母线、支柱绝缘子及套管安装；高压成套开关柜安装；消弧柜、控制柜安装；一次电缆敷设。低压电气设备安装：母线、支柱绝缘子及套管安装；低压成套配电屏安装。控制室设备安装：整流装置安装；二次回路结线；二次电缆敷设；控制、保护、信号屏台安装。接地装置安装：接地装置安装；站内防火部分：消防设施系统安装；以上安装设备应做的所有试验。、工程总体施工特点()本工程改造涉及面广，系统性强，既有土建工程也有电气工程。而这些工程相互联系构成一个系统，本工程属于边运行边改造，施工期间着实按转供电方案实施；施工方法和流程既要考虑工程质量、进度、安全，又要结合本站现状及电网运行要求，过程比较复杂，施工管理难度大，在施工生产中应做到科学规划，统筹安排，合理搭接。在进度上直接影响工期工程量较大、工期较长的关键工序要给予保证，须作为主导工序来计划安排，又要认识到只有辅助工程能适时配套才能保证整个系统的调试及试运行。()本工程属扩建项目，既有土建也有电气项目，多个项目在一个站区内同时施工，施工点多面广，各施工点周围均有带电运行的设备，现场情况比较复杂，不单要确保质量而且应特别注意安全，施工过程必须做好安全措施，切实抓好安全管理，做好与运行设备的安全隔离措施和施工过程的过渡措施，所有的施工方案都必须遵循在确保人身安全、设备安全、电网安全的大前提下进行施工。（）在满足安全施工的前提下在，在施工方法、施工工艺、施工顺序、施工流程方面上尽可能采用对电网及运行设备运行方式影响最小的方法、工艺和流程，在项目管理及计划安排上应结合电网运行方式整体统筹考虑。必须分析各个项目的具体情况，在施工程序上作好安排，使施工流向合理，管理有序。二、施工现场组织机构为了有效地对本项目的质量、工期与进度、安全、成本、文明施工进行控制，公司配置了精干高效的工程项目经理部：项目经理、技术负责人具备较高的素质，拥有丰富的施工经验，具有很强的决策能力、组织能力、指挥能力和应变能力，具有充沛的精力和丰富的送变电工程施工管理经历，能保证对本工程全面、全过程管理；项目经理部管理人员都具有较高的相应的专业技术经验，熟悉经营管理知识和项目管理理论。项目经理部参照南方电网公司《电网工程建设标识和安全施工规范手册》的标准进行配置相应办公设施和通信工具，以满足现场施工管理需要。项目经理技术负责人办公室计财科供应科技术科安监科质监科电气施工队现场施工管理组织机构图三、施工方案、施工准备阶段（）技术准备）组织相关的专业技术人员进行施工图会审；）编制工程进度计划及材料和设备需用计划，编制加工件的加工计划，提交详细加工图纸；）编写主要施工作业指导书并对作业人员进行交底；）准备好施工安装技术记录、试验报告、开箱记录等各种记录表格；）对工程施工所需的设备、机具、仪器仪表进行全面检测、维修和保养，确保其能正常工作。（）材料及设备准备本期工程使用的主要设备均建设单位订购供货，因此根据现场作业程序的安排拟定设备进场的时间计划给建设单位和监理。（）施工现场准备做好生活设施安排，准备好临时物资材料场地、工具间等，合理布置施工电源。并对土建前期施工做好的设备基础进行测...
