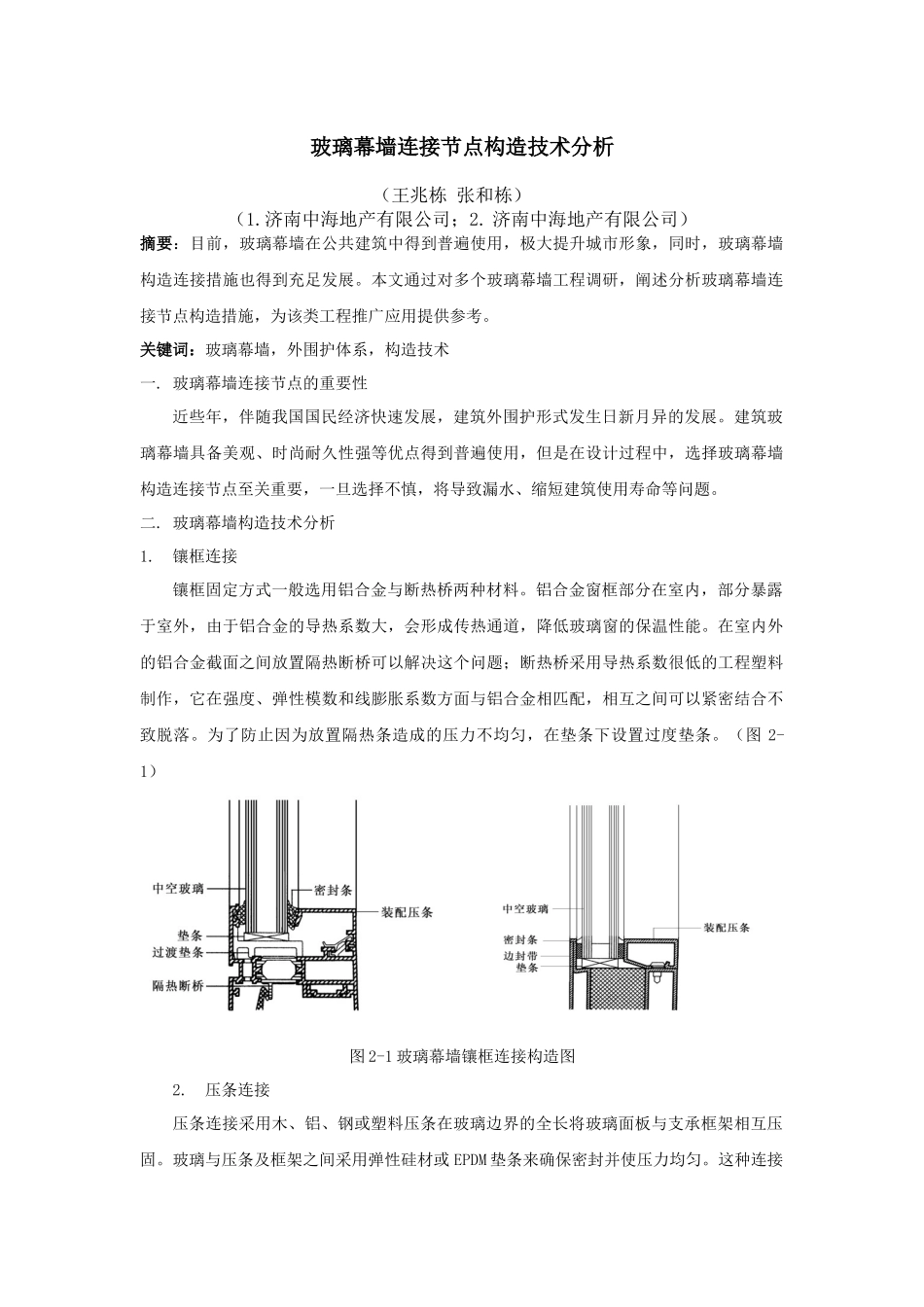

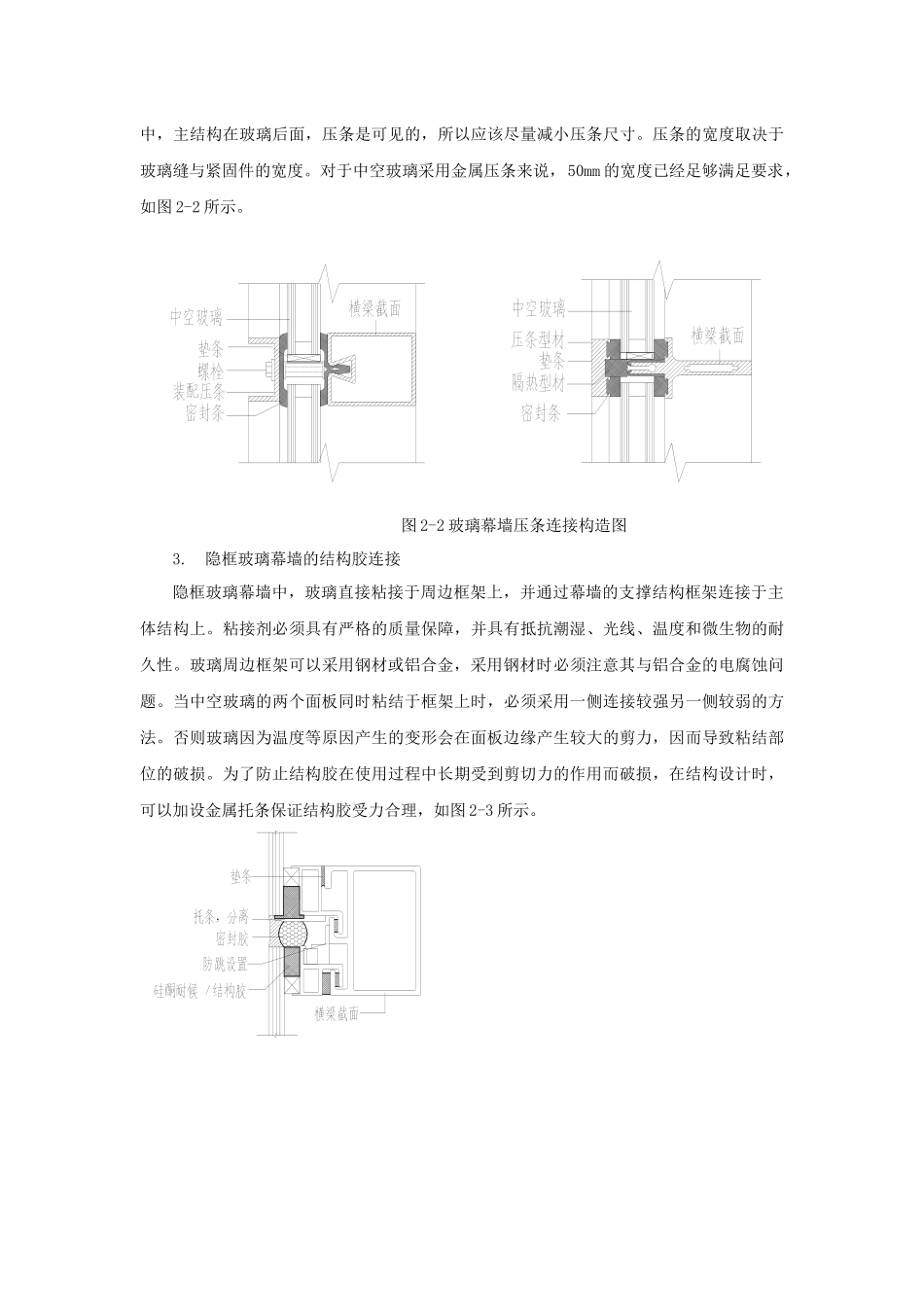

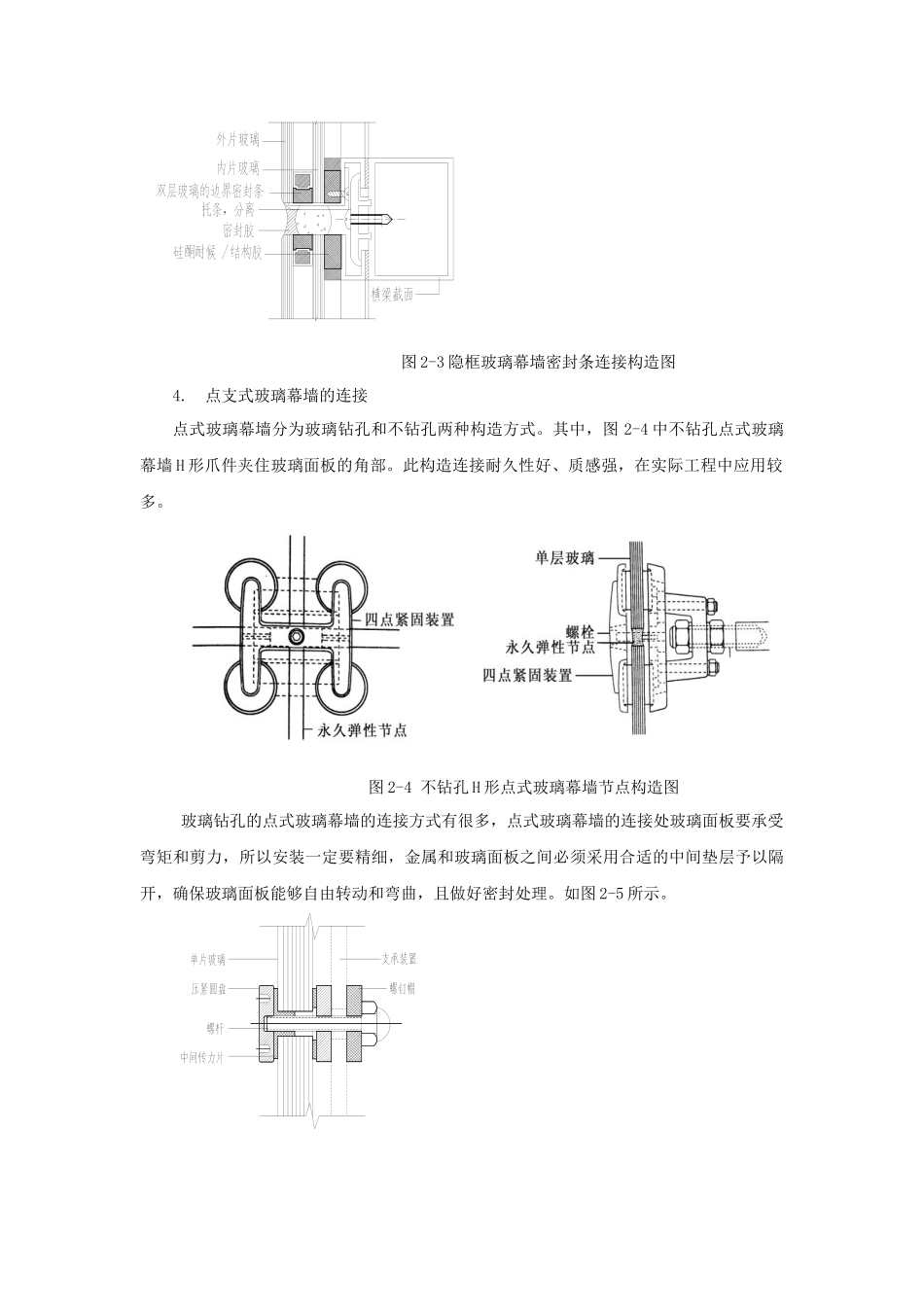

玻璃幕墙连接节点构造技术分析（王兆栋张和栋）（1.济南中海地产有限公司；2.济南中海地产有限公司）摘要：目前，玻璃幕墙在公共建筑中得到普遍使用，极大提升城市形象，同时，玻璃幕墙构造连接措施也得到充足发展。本文通过对多个玻璃幕墙工程调研，阐述分析玻璃幕墙连接节点构造措施，为该类工程推广应用提供参考。关键词：玻璃幕墙，外围护体系，构造技术一.玻璃幕墙连接节点的重要性近些年，伴随我国国民经济快速发展，建筑外围护形式发生日新月异的发展。建筑玻璃幕墙具备美观、时尚耐久性强等优点得到普遍使用，但是在设计过程中，选择玻璃幕墙构造连接节点至关重要，一旦选择不慎，将导致漏水、缩短建筑使用寿命等问题。二.玻璃幕墙构造技术分析1.镶框连接镶框固定方式一般选用铝合金与断热桥两种材料。铝合金窗框部分在室内，部分暴露于室外，由于铝合金的导热系数大，会形成传热通道，降低玻璃窗的保温性能。在室内外的铝合金截面之间放置隔热断桥可以解决这个问题；断热桥采用导热系数很低的工程塑料制作，它在强度、弹性模数和线膨胀系数方面与铝合金相匹配，相互之间可以紧密结合不致脱落。为了防止因为放置隔热条造成的压力不均匀，在垫条下设置过度垫条。（图2-1）图2-1玻璃幕墙镶框连接构造图2.压条连接压条连接采用木、铝、钢或塑料压条在玻璃边界的全长将玻璃面板与支承框架相互压固。玻璃与压条及框架之间采用弹性硅材或EPDM垫条来确保密封并使压力均匀。这种连接中，主结构在玻璃后面，压条是可见的，所以应该尽量减小压条尺寸。压条的宽度取决于玻璃缝与紧固件的宽度。对于中空玻璃采用金属压条来说，50mm的宽度已经足够满足要求，如图2-2所示。图2-2玻璃幕墙压条连接构造图3.隐框玻璃幕墙的结构胶连接隐框玻璃幕墙中，玻璃直接粘接于周边框架上，并通过幕墙的支撑结构框架连接于主体结构上。粘接剂必须具有严格的质量保障，并具有抵抗潮湿、光线、温度和微生物的耐久性。玻璃周边框架可以采用钢材或铝合金，采用钢材时必须注意其与铝合金的电腐蚀问题。当中空玻璃的两个面板同时粘结于框架上时，必须采用一侧连接较强另一侧较弱的方法。否则玻璃因为温度等原因产生的变形会在面板边缘产生较大的剪力，因而导致粘结部位的破损。为了防止结构胶在使用过程中长期受到剪切力的作用而破损，在结构设计时，可以加设金属托条保证结构胶受力合理，如图2-3所示。图2-3隐框玻璃幕墙密封条连接构造图4.点支式玻璃幕墙的连接点式玻璃幕墙分为玻璃钻孔和不钻孔两种构造方式。其中，图2-4中不钻孔点式玻璃幕墙H形爪件夹住玻璃面板的角部。此构造连接耐久性好、质感强，在实际工程中应用较多。图2-4不钻孔H形点式玻璃幕墙节点构造图玻璃钻孔的点式玻璃幕墙的连接方式有很多，点式玻璃幕墙的连接处玻璃面板要承受弯矩和剪力，所以安装一定要精细，金属和玻璃面板之间必须采用合适的中间垫层予以隔开，确保玻璃面板能够自由转动和弯曲，且做好密封处理。如图2-5所示。图2-5钻孔点式玻璃幕墙节点构造图5.全玻璃幕墙的玻璃连接全玻璃幕墙玻璃面板之间的连接，先在玻璃缝之间压入硅或者EPDM嵌条，嵌条必须具备一定的预压力，与玻璃端部紧密结合，随后注入密封胶。连接槽必须确保无密封胶以保证压力平衡和排水通畅，如图2-6所示。图2-6全玻璃幕墙玻璃间连接构造三.总结在工程实际应用过程中，玻璃幕墙节点构造连接一直是薄弱环节，一旦连接构造节点处理不好，会导致雨水、灰尘渗透等问题，本文仔细分析了玻璃幕墙常用连接技术，希望今后在进行玻璃幕墙构造技术选择时，提供技术指导。[1]韩波高海江《建筑幕墙节能技术探讨》建筑节能2006年第六期[2]李彤王义军玻璃幕墙的遮阳节能技术[J].设计研究.2005,(6):35-37.[3]钱新宇.幕墙节能玻璃的应用与性能初探.中国建筑装饰材料网.2005.6
