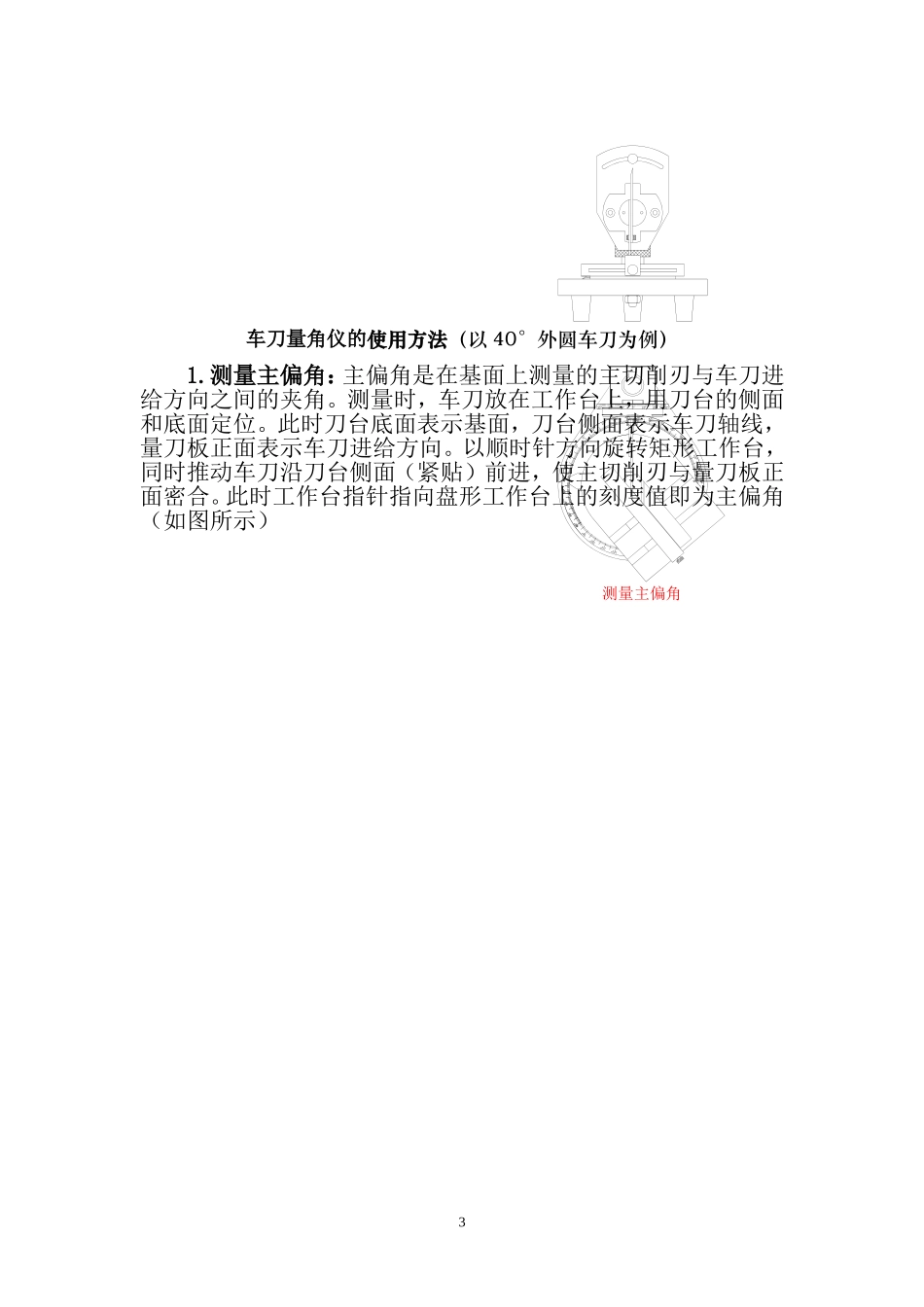

CQLY-A型车刀量角仪使用说明书车刀量角仪使用说明书车刀量角仪是同济大学机制教研室在分析国内现有车刀量角台的基础上一次重新设计,重新更改的新产品。它除了保持一般量角台的优点外,还具有结构合理,使用方便,测量精度高,制造简便等特点。车刀量角台是各类院校机械类专业不可少的实验工具。在开设“金属切削原理”“刀具设计”和“金属工艺学”课程时,学生可以借助于量角台,自己动手测量车刀的几何角度,以加深对刀具角度的认识和理解,对培养学生的空间思维能力也起到十分重要的作用。该量角台,还可以作为刀具制造厂和机械工厂工具车间测量角度的辅助工具。本量角仪可测量车刀主法剖面以及其它剖面的前后角,车刀的刃倾角主(副)偏角及刀具的几何角度。测主偏角在量角仪0度位置为直角90度,如75度外圆车刀前角所测结果15度。主要性能指标:前角测量范围0-45度后角测量范围0-30度刃倾角测量范围0-45度主(副偏测量范围0-45度。外形尺寸(㎜)190×145×165(配实验用刀具6把:1、75度外圆车刀;2、90度外圆车刀3、40度外圆车刀;4、切断刀5、螺纹车0-60度;6、挖刀30度)27887摇臂轴定位螺钉序号名称车刀量角台序号名称底盘支脚小刻度盘工作台导条小指针指针转动轴螺钉螺钉轴大刻度盘大指针升降螺母滑体立柱定位块车刀量角仪的使用方法(以40°外圆车刀为例)1.测量主偏角:主偏角是在基面上测量的主切削刃与车刀进给方向之间的夹角。测量时,车刀放在工作台上,用刀台的侧面和底面定位。此时刀台底面表示基面,刀台侧面表示车刀轴线,量刀板正面表示车刀进给方向。以顺时针方向旋转矩形工作台,同时推动车刀沿刀台侧面(紧贴)前进,使主切削刃与量刀板正面密合。此时工作台指针指向盘形工作台上的刻度值即为主偏角(如图所示)3测量主偏角2.测量副偏角:副偏角是在基面上副切削刃与车刀进给方向之间的夹角。测量时逆时针方向旋转盘形工作台,同时推进车刀使副切削刃与量刀4测量副偏角板正面贴紧读出的刻度值即为副偏角。(如图所示)5测量主偏角3.测量刃倾角:刃倾角是在切削平面上测量的主切削刃与基面间的夹角。量出主偏角后,工作台位置不变,旋松定位螺钉,逆时针方向旋转升降螺母,微升量角器,并微推进车刀,使量刀板底面对准并紧贴在主切削刃上,量刀板指针在量角器刻度上读数既为刃倾角。(如上图所示)6测量刃倾角4.测量前角:前角是在主剖面内测量两前刀面与基面之间的夹角。测量时,在滑移刀台上定好位的车刀随盘形工作台逆时针方向选择主偏角值Kr,此时量刀板在前刀面上的投影即表示主剖面的方向,量刀板底面与前刀面贴紧时所转过的度数即为前角角度值。(如图所示)7测量前角5.测量后角:后角也是在主剖面内测量的后刀面与切削平面之间的夹角,车刀的定位与测前角相同,只是使量刀板的侧面与车刀的后刀面贴紧,此时量刀板所转的角度即为后角角度值。(如图所示)8测量后角6.测量法剖面系车刀几何角度:测量法剖面系车刀几何角度时,主偏角、刃倾角、副偏角均与测主剖面车刀角度的原理与方法相同。只是在测量法前角与法后角时,应旋松螺钉轴,旋转摇臂,按刃倾角正负值顺(逆)时针方向旋转刃倾角值后,固紧螺钉轴即可按法前角和法后角定义分别测出。9车刀几何角度的测量一.实验目的:1.掌握车刀量角仪的使用和角度的测量方法.2.通过测量加深对车刀各几何角度的一实验目的:理解.二实验设备:1车刀量角仪2车刀三原理实验:1刀具切削角度的坐标平面基面:通过切削刃上的选定点,垂直于假定主运动方向的平面.切削平面:通过切削刃上的选定点,与切削刃相切,并垂直于基面的平面.主剖面:通过切削刃上的选定点,同时垂直于基面和切削平面的平面.法剖面:通过切削刃上的选定点与切削刃相垂直的平面3刀具标注角度的坐标系10主偏角kr在基面上测量的切削平面和进给剖面之间的夹角,即切削刃和进给方向在基面上投影之间夹角.副偏角kr'副切削刃和进给反方向在基面上投影之间夹角前角γ0在主剖面中测量的基面和前刀面之间夹角后角α0在主剖面中测量的切削平面和后刀面之间夹角副后角α0'在副主剖面中测量的副切削平面和副后刀面之间夹角刃倾角λs在切削平面上测量...
