第9章设备间子系统工程技术VIP免费

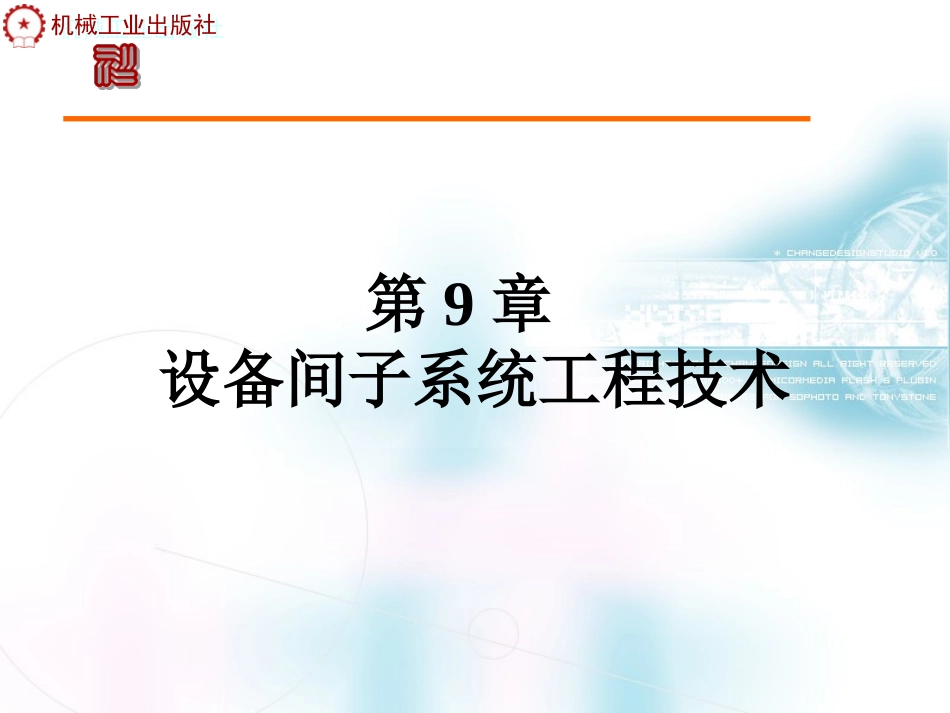

第9章设备间子系统工程技术_第1页
1/43

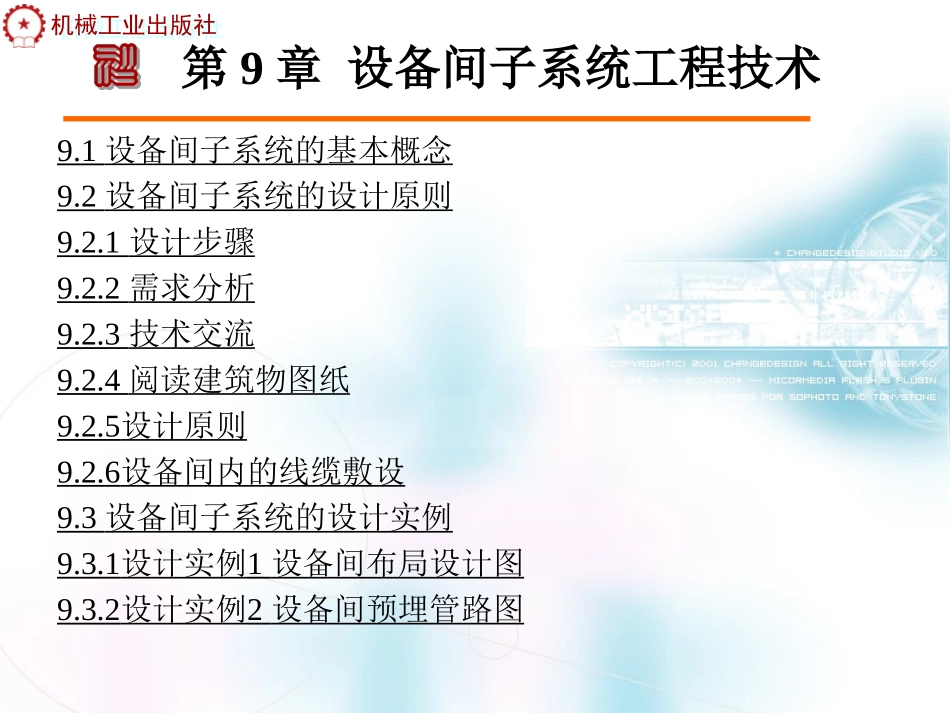

第9章设备间子系统工程技术_第2页
2/43

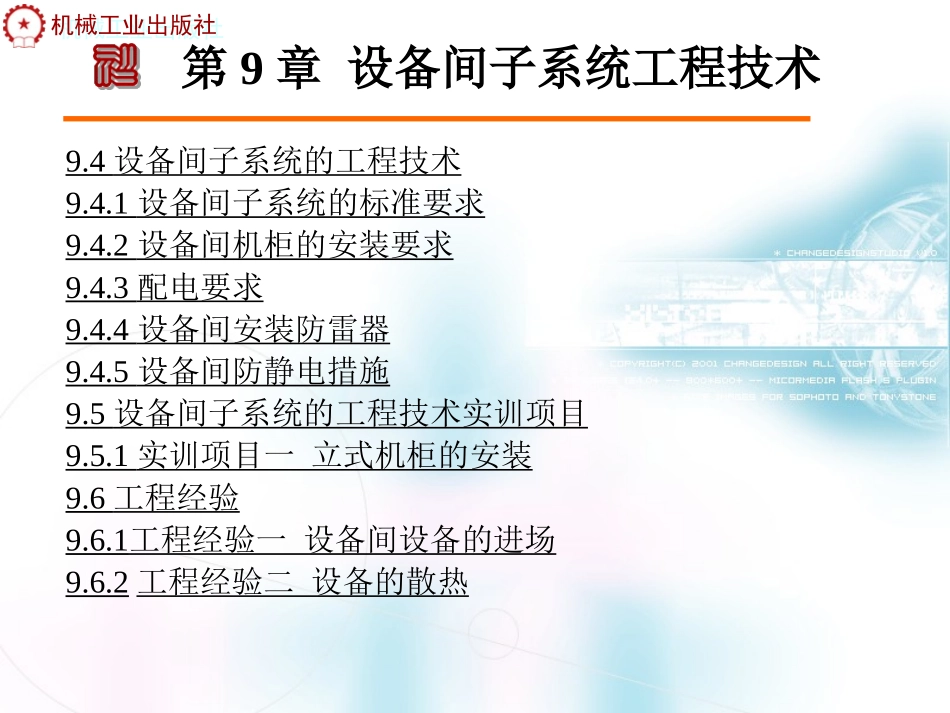

第9章设备间子系统工程技术_第3页
3/43
机械工业出版社机械工业出版社第9章设备间子系统工程技术机械工业出版社机械工业出版社第9章设备间子系统工程技术9.1设备间子系统的基本概念9.2设备间子系统的设计原则9.2.1设计步骤9.2.2需求分析9.2.3技术交流9.2.4阅读建筑物图纸9.2.5设计原则9.2.6设备间内的线缆敷设9.3设备间子系统的设计实例9.3.1设计实例1设备间布局设计图9.3.2设计实例2设备间预埋管路图机械工业出版社机械工业出版社9.4设备间子系统的工程技术9.4.1设备间子系统的标准要求9.4.2设备间机柜的安装要求9.4.3配电要求9.4.4设备间安装防雷器9.4.5设备间防静电措施9.5设备间子系统的工程技术实训项目9.5.1实训项目一立式机柜的安装9.6工程经验9.6.1工程经验一设备间设备的进场9.6.2工程经验二设备的散热第9章设备间子系统工程技术机械工业出版社机械工业出版社9.1设备间子系统的基本概念设备间子系统是一个集中化设备区,连接系统公共设备及通过垂直干线子系统连接至管理子系统,如局域网(LAN)、主机、建筑自动化和保安系统等。设备间子系统是大楼中数据、语音垂直主干线缆终接的场所;也是建筑群的线缆进入建筑物终接的场所;更是各种数据语音主机设备及保护设施的安装场所,如图9-1所示。设备间子系统一般设在建筑物中部或在建筑物的一、二层,避免设在顶层或地下室,位置不应远离电梯,而且为以后的扩展留下余地。建筑群的线缆进入建筑物时应有相应的过流、过压保护设施。设备间子系统空间要按ANSL/TLA/ELA-569要求设计。设备间子系统空间用于安装电信设备、连接硬件、接头套管等。为接地和连接设施、保护装置提供控制环境;是系统进行管理、控制、维护的场所。设备间子系统所在的空间还有对门窗、天花板、电源、照明、接地的要求。第9章设备间子系统工程技术机械工业出版社机械工业出版社第9章设备间子系统工程技术图9-1设备间示意图设备间的主要设备有数字程控交换机、计算机等,对于它的使用面积,必须有一个通盘的考虑。机械工业出版社机械工业出版社9.2设备间子系统的设计原则9.2.1设计步骤设计人员应与用户方一起商量,根据用户方要求及现场情况具体确定设备间位置的最终位置。只有确定了设备间位置后,才可以设计综合布线的其他子系统,因此用户需求分析时,确定设备间位置是一项重要的工作内容。http://www.s369.com西安开元电子实业有限公司第9章设备间子系统工程技术机械工业出版社机械工业出版社9.2.2需求分析设备间子系统是综合布线的精髓,设备间的需求分析围绕整个楼宇的信息点数量、设备的数量、规模、网络构成等进行,每幢建筑物内应至少设置1个设备间,如果电话交换机与计算机网络设备分别安装在不同的场地或根据安全需要,也可设置2个或2个以上设备间,以满足不同业务的设备安装需要。第9章设备间子系统工程技术机械工业出版社机械工业出版社9.2.3技术交流在进行需求分析后,要与用户进行技术交流,不仅要与技术负责人交流,也要与项目或者行政负责人进行交流,进一步充分和广泛的了解用户的需求,特别是未来的扩展需求。在交流中重点了解规划的设备间子系统附近的电源插座、电力电缆、电器管理等情况。在交流过程中必须进行详细的书面记录,每次交流结束后要及时整理书面记录,这些书面记录是初步设计的依据。第9章设备间子系统工程技术机械工业出版社机械工业出版社9.2.4阅读建筑物图纸在设备间位置的确定前,索取和认真阅读建筑物设计图纸是必要的,通过阅读建筑物图纸掌握建筑物的土建结构、强电路径、弱电路径,特别是主要与外部配线连接接口位置,重点掌握设备间附近的电器管理、电源插座、暗埋管线等。第9章设备间子系统工程技术机械工业出版社机械工业出版社9.2.5设计原则设备间子系统的设计主要考虑设备间的位置以及设备间的环境要求。具体设计要点请参考下列内容:1.设备间的位置设备间的位置及大小应根据建筑物的结构、综合布线规模、管理方式以及应用系统设备的数量等方面进行综合考虑,择优选取。一般而言,设备间应尽量建在建筑平面及其综合布线干线综合体的中间位置。在高层建筑内,设备间也可以设置在1、2层。第9章设备间子系统工程技术机械工业出版社机械...
