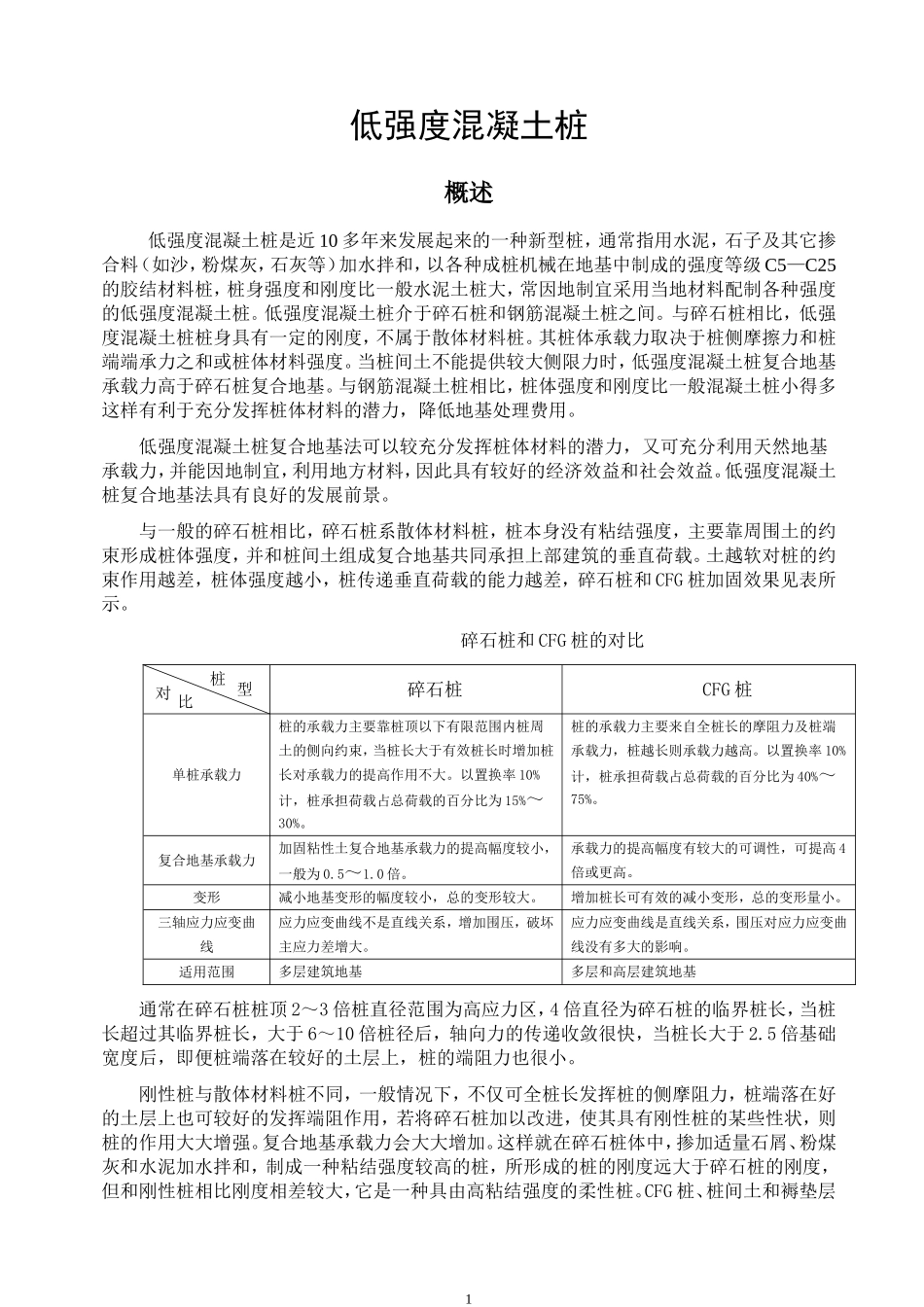

低强度混凝土桩概述低强度混凝土桩是近10多年来发展起来的一种新型桩，通常指用水泥，石子及其它掺合料（如沙，粉煤灰，石灰等）加水拌和，以各种成桩机械在地基中制成的强度等级C5—C25的胶结材料桩，桩身强度和刚度比一般水泥土桩大，常因地制宜采用当地材料配制各种强度的低强度混凝土桩。低强度混凝土桩介于碎石桩和钢筋混凝土桩之间。与碎石桩相比，低强度混凝土桩桩身具有一定的刚度，不属于散体材料桩。其桩体承载力取决于桩侧摩擦力和桩端端承力之和或桩体材料强度。当桩间土不能提供较大侧限力时，低强度混凝土桩复合地基承载力高于碎石桩复合地基。与钢筋混凝土桩相比，桩体强度和刚度比一般混凝土桩小得多这样有利于充分发挥桩体材料的潜力，降低地基处理费用。低强度混凝土桩复合地基法可以较充分发挥桩体材料的潜力，又可充分利用天然地基承载力，并能因地制宜，利用地方材料，因此具有较好的经济效益和社会效益。低强度混凝土桩复合地基法具有良好的发展前景。与一般的碎石桩相比，碎石桩系散体材料桩，桩本身没有粘结强度，主要靠周围土的约束形成桩体强度，并和桩间土组成复合地基共同承担上部建筑的垂直荷载。土越软对桩的约束作用越差，桩体强度越小，桩传递垂直荷载的能力越差，碎石桩和CFG桩加固效果见表所示。碎石桩和CFG桩的对比碎石桩CFG桩单桩承载力桩的承载力主要靠桩顶以下有限范围内桩周土的侧向约束，当桩长大于有效桩长时增加桩长对承载力的提高作用不大。以置换率10%计，桩承担荷载占总荷载的百分比为15%～30%。桩的承载力主要来自全桩长的摩阻力及桩端承载力，桩越长则承载力越高。以置换率10%计，桩承担荷载占总荷载的百分比为40%～75%。复合地基承载力加固粘性土复合地基承载力的提高幅度较小，一般为0.5～1.0倍。承载力的提高幅度有较大的可调性，可提高4倍或更高。变形减小地基变形的幅度较小，总的变形较大。增加桩长可有效的减小变形，总的变形量小。三轴应力应变曲线应力应变曲线不是直线关系，增加围压，破坏主应力差增大。应力应变曲线是直线关系，围压对应力应变曲线没有多大的影响。适用范围多层建筑地基多层和高层建筑地基通常在碎石桩桩顶2～3倍桩直径范围为高应力区，4倍直径为碎石桩的临界桩长，当桩长超过其临界桩长，大于6～10倍桩径后，轴向力的传递收敛很快，当桩长大于2.5倍基础宽度后，即便桩端落在较好的土层上，桩的端阻力也很小。刚性桩与散体材料桩不同，一般情况下，不仅可全桩长发挥桩的侧摩阻力，桩端落在好的土层上也可较好的发挥端阻作用，若将碎石桩加以改进，使其具有刚性桩的某些性状，则桩的作用大大增强。复合地基承载力会大大增加。这样就在碎石桩体中，掺加适量石屑、粉煤灰和水泥加水拌和，制成一种粘结强度较高的桩，所形成的桩的刚度远大于碎石桩的刚度，但和刚性桩相比刚度相差较大，它是一种具由高粘结强度的柔性桩。CFG桩、桩间土和褥垫层1桩型对比一起构成柔性桩复合地基。CFG桩与素混凝土桩的区别仅在于桩体材料的构成不同，而在其变形和受力特性方面没有太大的区别。CFG桩处理软弱地基，应以提高地基承载力和减少地基沉降量为主要加固目的。其途径是发挥CFG桩的桩体作用。对松散砂性土地基，可考虑施工时的挤密效应，但若以挤密松散砂土为其主要加固目的，则采用CFG桩是不经济的。设计方法（一）桩径dCFG桩常采用振动沉管法施工，其桩径d应根据桩管大小而定，常用的振动沉管打桩机的管径为mm，一般桩径设计为350～400mm。（二）桩距桩距的大小取决于设计要求的复合地基承载力、土性和施工机具，所以选用桩距需考虑承载力的提高幅度应能满足设计要求、施工方便、桩作用的发挥、场地地质条件以及造价等因素。试验表明，其他条件相同，桩距越小复合地基承载力越大，当桩距小于4倍桩径后，随着桩距的减小，复合地基承载力的增长明显下降，从桩、土作用的发挥考虑，桩距大于4倍桩径为宜。基础形式也是值得注意的一个因素。桩距的选择应综合多种因素进行设计，一般桩距=3～4d或参考表7·3·3。表7·3·3给出是振动沉管机施工桩距的选用表，供设计时参考。桩距选用表表7·3·3挤密性好的土、如砂土、粉土、...
