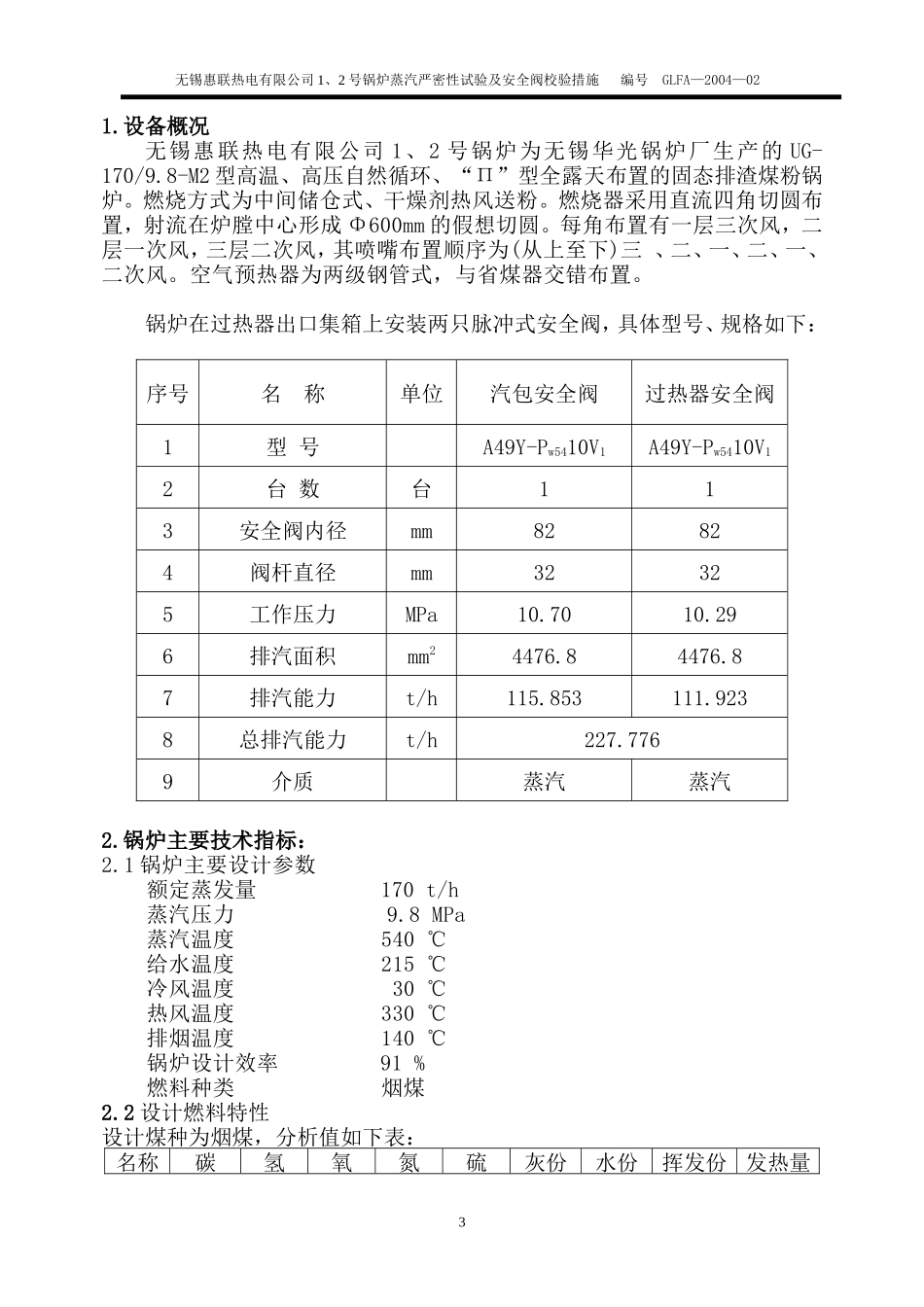

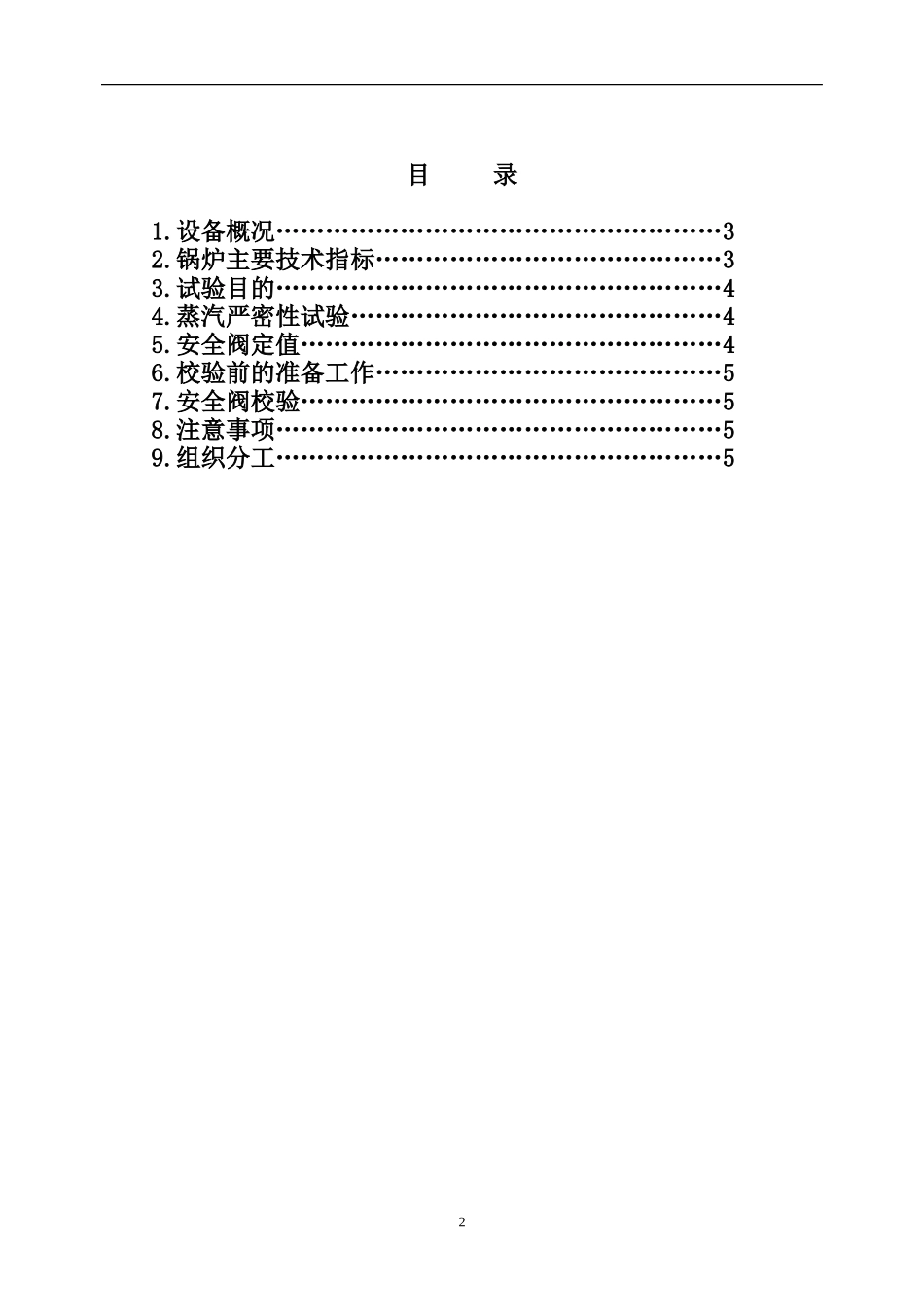

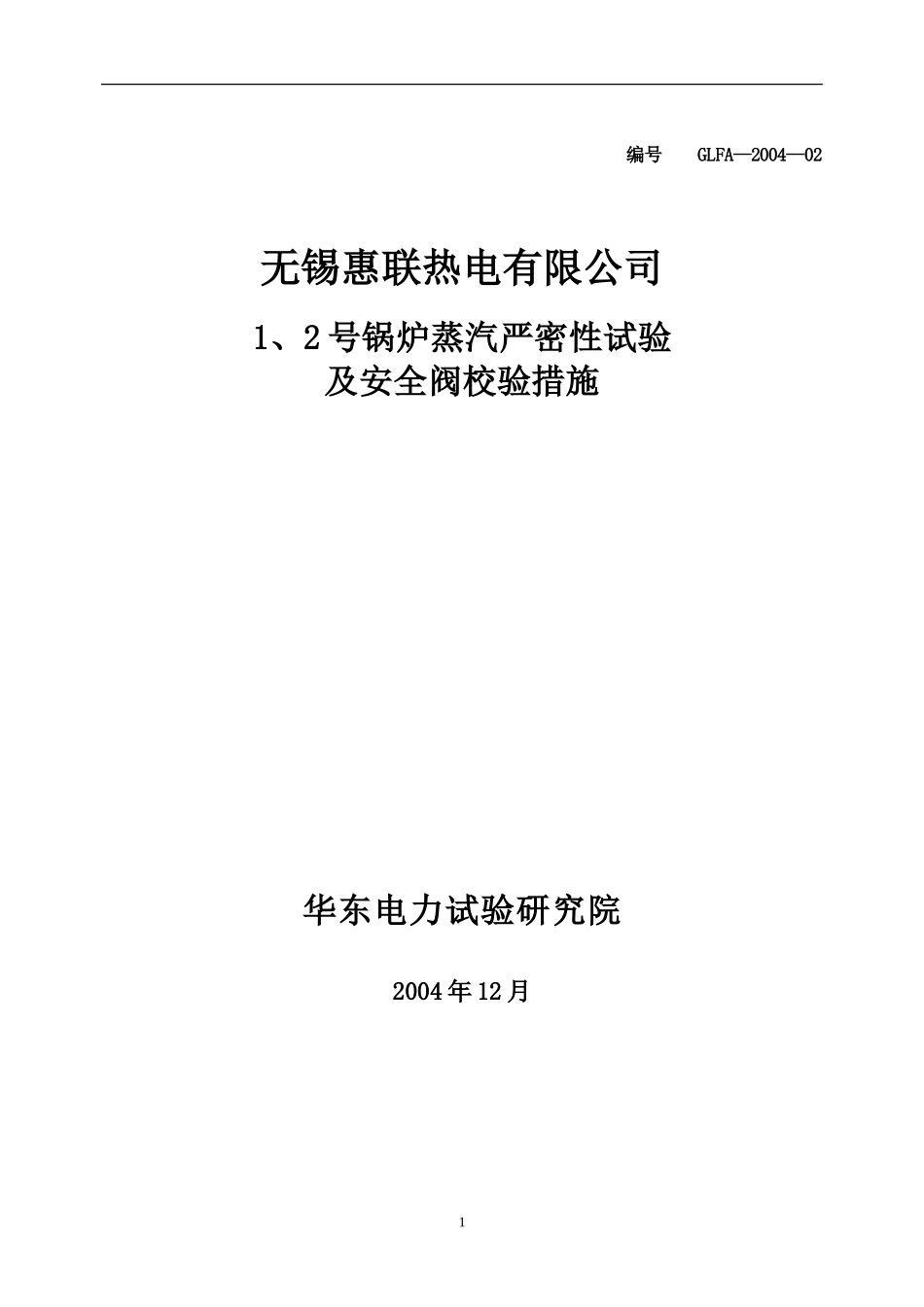

编号GLFA—2004—02无锡惠联热电有限公司1、2号锅炉蒸汽严密性试验及安全阀校验措施华东电力试验研究院2004年12月1目录1.设备概况………………………………………………32.锅炉主要技术指标……………………………………33.试验目的………………………………………………44.蒸汽严密性试验………………………………………45.安全阀定值……………………………………………46.校验前的准备工作……………………………………57.安全阀校验……………………………………………58.注意事项………………………………………………59.组织分工………………………………………………52无锡惠联热电有限公司1、2号锅炉蒸汽严密性试验及安全阀校验措施编号GLFA—2004—021.设备概况无锡惠联热电有限公司1、2号锅炉为无锡华光锅炉厂生产的UG-170/9.8-M2型高温、高压自然循环、“Π”型全露天布置的固态排渣煤粉锅炉。燃烧方式为中间储仓式、干燥剂热风送粉。燃烧器采用直流四角切圆布置，射流在炉膛中心形成Φ600mm的假想切圆。每角布置有一层三次风，二层一次风，三层二次风，其喷嘴布置顺序为(从上至下)三、二、一、二、一、二次风。空气预热器为两级钢管式，与省煤器交错布置。锅炉在过热器出口集箱上安装两只脉冲式安全阀，具体型号、规格如下：序号名称单位汽包安全阀过热器安全阀1型号A49Y-Pw5410V1A49Y-Pw5410V12台数台113安全阀内径mm82824阀杆直径mm32325工作压力MPa10.7010.296排汽面积mm24476.84476.87排汽能力t/h115.853111.9238总排汽能力t/h227.7769介质蒸汽蒸汽2.锅炉主要技术指标：2.1锅炉主要设计参数额定蒸发量170t/h蒸汽压力9.8MPa蒸汽温度540℃给水温度215℃冷风温度30℃热风温度330℃排烟温度140℃锅炉设计效率91%燃料种类烟煤2.2设计燃料特性设计煤种为烟煤，分析值如下表：名称碳氢氧氮硫灰份水份挥发份发热量3无锡惠联热电有限公司1、2号锅炉蒸汽严密性试验及安全阀校验措施编号GLFA—2004—02符号CyHyOyNySyAyWyVyQydw单位%%%%%%%%KJ/kg数值57.233.397.620.950.8017.2112.8025.11218663.试验目的3.1在冷态下检查锅炉各部件的严密性的试验是锅炉水压试验,而在热态情况下,检查锅炉各部件的严密性的试验是蒸汽严密性试验,新安装的锅炉必须进行这一程序。3.2新安装的锅炉的安全门未经热态校验,因此,必须在热态情况下对安全门进行校验。4.蒸汽严密性试验4.1.试验程序4.1.1.锅炉汽包压力升至9.5MPa。4.1.2.保持汽包压力稳定。4.1.3.对下列部分的严密性进行检查。4.1.3.1.锅炉的焊口、人孔、法兰。4.1.3.2.汽包、集箱、各受热面。4.1.3.3.锅炉范围内的汽水系统。4.1.3.4.管道热膨胀情况。4.1.3.5.管道的支吊架。4.1.4.试验正常后降低汽压。5.安全阀定值安全阀是保证锅炉安全运行的重要附件，为保证其在锅炉运行时能正常动作，必须在锅炉投产前对安装好的二只安全阀进行热态校验。根据《蒸汽锅炉安全技术监察规程》的规定，经计算求得该锅炉二只安全阀的校验定值分别为（以就地压力表为准）：名称起座压力回座压力过热器安全阀10.29MPa9.57～9.88MPa汽包安全阀10.70MPa9.95～10.27MPa注:安全门定值允许误差为正负0.1MPa。6.校验前的准备工作：6.1安装公司首先应对新安全阀进行解体检查，并进行工作压力的冷态水压试验.6.2冷态水压试验合格后，将安全阀送交当地技术监督局进行试验台热态校验，校验的起、回座压力如前表。6.3试验台热态校验合格后，再将安全阀安装到锅炉上。6.4安全阀疏水管路应畅通，以防动作时发生水冲击。6.5就地压力表及表盘指示压力表均应校验准确。4无锡惠联热电有限公司1、2号锅炉蒸汽严密性试验及安全阀校验措施编号GLFA—2004—026.6向空排汽阀应操作灵活。6.7准备两副对讲机及校验用具。7.安全阀校验：7.1校验工作由调试单位指导，制造厂家调整，电厂专业人员参加，监理人员现场监督，就地和控制室四方均应有人在场，及时联系和协商有关事宜。7.2校验压力以就地压力表为准。7.3校验按压力由高至低的顺序对二只安全阀依次进行，即先校验汽包安全阀，再校验过热器安全阀。7.4当压力升至9.0MPa时，应降低升压速度，当压力超出校验定值0.1MPa而安全阀仍...
