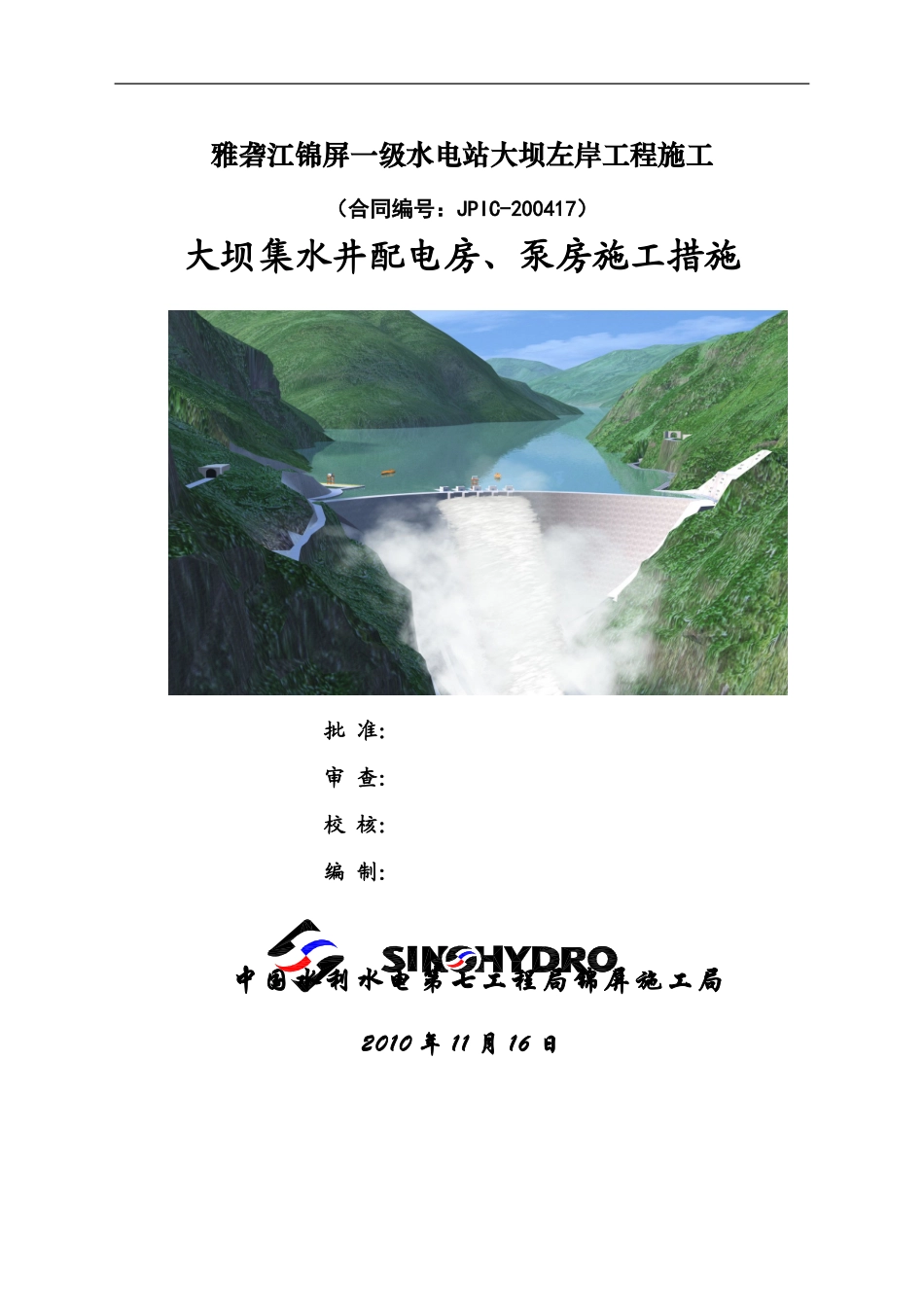

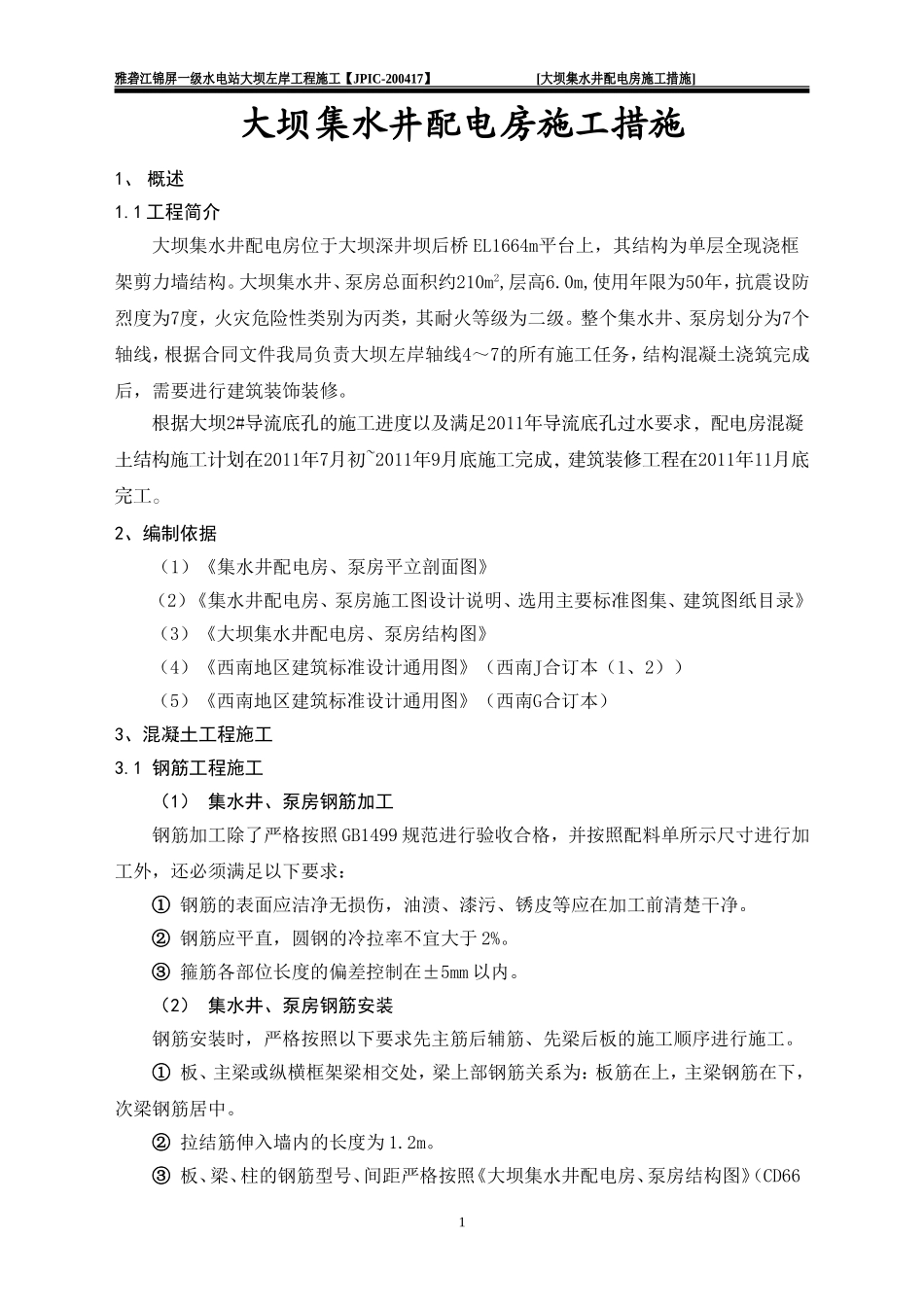

雅砻江锦屏一级水电站大坝左岸工程施工（合同编号：JPIC-200417）大坝集水井配电房、泵房施工措施批准：审查：校核：编制：中国水利水电第七工程局锦屏施工局2010年11月16日雅砻江锦屏一级水电站大坝左岸工程施工【JPIC-200417】[大坝集水井配电房施工措施]大坝集水井配电房施工措施1、概述1.1工程简介大坝集水井配电房位于大坝深井坝后桥EL1664m平台上，其结构为单层全现浇框架剪力墙结构。大坝集水井、泵房总面积约210m2,层高6.0m,使用年限为50年，抗震设防烈度为7度，火灾危险性类别为丙类，其耐火等级为二级。整个集水井、泵房划分为7个轴线，根据合同文件我局负责大坝左岸轴线4～7的所有施工任务，结构混凝土浇筑完成后，需要进行建筑装饰装修。根据大坝2#导流底孔的施工进度以及满足2011年导流底孔过水要求，配电房混凝土结构施工计划在2011年7月初~2011年9月底施工完成，建筑装修工程在2011年11月底完工。2、编制依据（1）《集水井配电房、泵房平立剖面图》（2）《集水井配电房、泵房施工图设计说明、选用主要标准图集、建筑图纸目录》（3）《大坝集水井配电房、泵房结构图》（4）《西南地区建筑标准设计通用图》（西南J合订本（1、2））（5）《西南地区建筑标准设计通用图》（西南G合订本）3、混凝土工程施工3.1钢筋工程施工（1）集水井、泵房钢筋加工钢筋加工除了严格按照GB1499规范进行验收合格，并按照配料单所示尺寸进行加工外，还必须满足以下要求：①钢筋的表面应洁净无损伤，油渍、漆污、锈皮等应在加工前清楚干净。②钢筋应平直，圆钢的冷拉率不宜大于2%。③箍筋各部位长度的偏差控制在±5mm以内。（2）集水井、泵房钢筋安装钢筋安装时，严格按照以下要求先主筋后辅筋、先梁后板的施工顺序进行施工。①板、主梁或纵横框架梁相交处，梁上部钢筋关系为：板筋在上，主梁钢筋在下，次梁钢筋居中。②拉结筋伸入墙内的长度为1.2m。③板、梁、柱的钢筋型号、间距严格按照《大坝集水井配电房、泵房结构图》（CD661雅砻江锦屏一级水电站大坝左岸工程施工【JPIC-200417】[大坝集水井配电房施工措施]SG-72-100(1)R1执行。④各部位钢筋布置必须均匀，绑扎规范、美观。梁、框架柱、构造柱的保护层厚度为30mm,现浇板、剪力墙保护层厚度为20mm。3.2模板工程施工（1）框架柱、构造柱模板施工：采用转角模板、P3015、P1015组合钢模板现场拼装，个别采用木模板进行补缝。加固及平台搭设采用Φ48的钢管。（2）板、梁模板施工：采用Φ48的钢管搭设满堂红脚手架，间距0.8*0.8m，步距1.1m。并在钢管上采用P6015+P3015+P1015组合钢模板拼装成板、梁柱的施工模板。（3）板、梁、柱模板拆除框架柱、构造柱的模板拆除必须待此处的砼强度比低于3.5MPa时方可进行；板、梁的模板拆除必须待此处的砼强度达到100%时方可进行拆模。所有部位的模板拆除必须使用专用工具，避免对砼及模板的损伤。3.3混凝土浇筑施工（1）混凝土分层:根据配电房的结构布置形式，共分为3层浇筑，全部框架柱、构造柱、剪力墙同时浇筑。第一层浇筑至门洞顶部高程EL1666.7m，第二层浇筑至框架柱柱顶高程EL1668.93m（EL1668.8m），第三层浇筑屋面框架梁和顶板混凝土，浇筑高程至EL1670.154m。（2）混凝土入仓:由于集水井配电房位于2#导流底孔下游牛腿下方，无法通过缆机直接吊料入仓，根据其结构和位置布置，选用一台HBT60混凝土泵，布置在11#坝段下游EL1664坝后桥，泵送混凝土入仓。为了减少入仓混凝土对模板的冲击，根据浇筑的部位不同，先分别在浇筑部位上部搭设混凝土卸料平台，人工将混凝土卸料平台上部的混凝土倒入仓内。（3）由于泵房结构均为板、梁、柱结构，结构断面较小，混凝土振捣采用φ70、φ50软轴振捣器进行振捣。框架梁、板、柱、剪力墙采用C25砼，构造柱采用C20砼。4.建筑装修工程施工建筑装修工程主要包括配电房墙体工程、砖砌体工程、屋面工程、门窗工程、内装修工程，施工项目在实施过程中严格按照国家现行相关规范、标准图集要求进行组织施工。4.1砖砌体工程4.1.1施工工艺（1）材料选用①砖：选用240厚烧结实心页岩砖：MU102雅砻江锦屏一级水电站大坝左岸工程施工【JPIC-200417】[大坝集水井配电房施工...
