传感器的标定VIP免费

传感器的标定_第1页
1/24
传感器的标定_第2页
2/24
传感器的标定_第3页
3/24

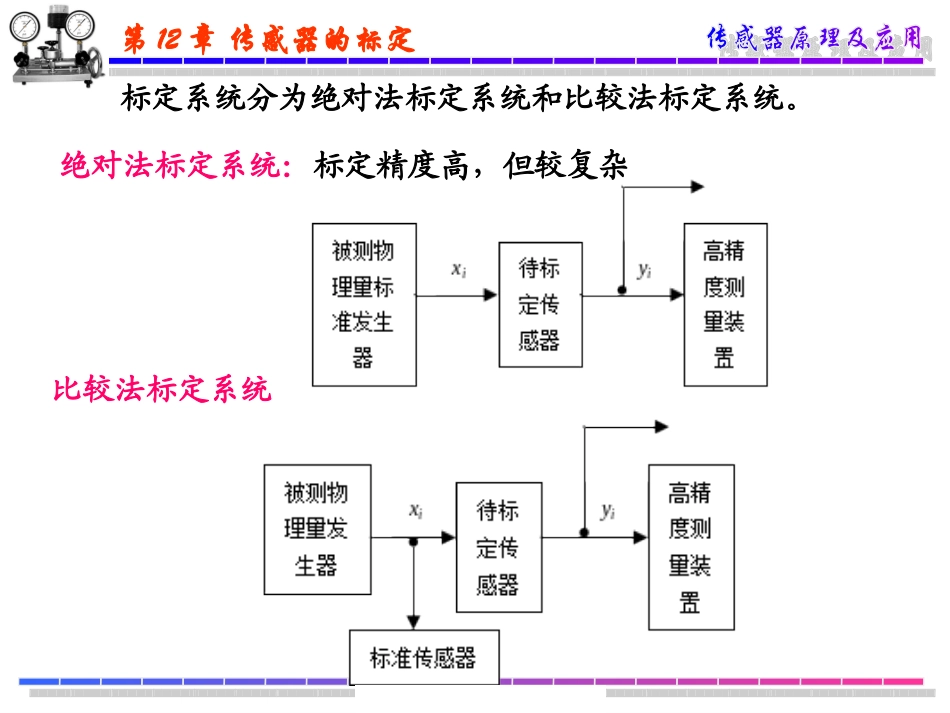

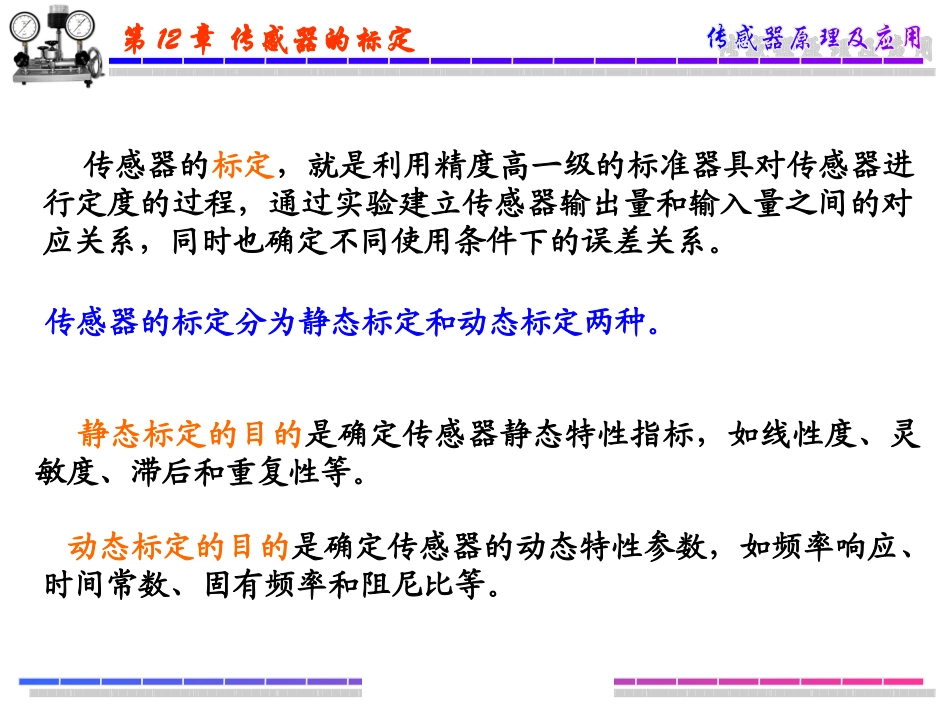

武汉理工大学机电工程学院第12章传感器的标定传感器的标定武汉理工大学机电工程学院第12章传感器的标定传感器的标定,就是利用精度高一级的标准器具对传感器进行定度的过程,通过实验建立传感器输出量和输入量之间的对应关系,同时也确定不同使用条件下的误差关系。传感器的标定分为静态标定和动态标定两种。静态标定的目的是确定传感器静态特性指标,如线性度、灵敏度、滞后和重复性等。动态标定的目的是确定传感器的动态特性参数,如频率响应、时间常数、固有频率和阻尼比等。武汉理工大学机电工程学院第12章传感器的标定标定系统分为绝对法标定系统和比较法标定系统。绝对法标定系统:标定精度高,但较复杂比较法标定系统武汉理工大学机电工程学院第12章传感器的标定1.静态标准条件传感器的静态特性是在静态标准条件下进行标定的。所谓静态标准是指没有加速度、振动、冲击(除非这些参数本身就是被测物理量)及环境温度一般为室温(20℃±5℃)、相对湿度不大于85%,大气压力为(101±7)kPa的情况。12.1传感器静态特性的标定武汉理工大学机电工程学院第12章传感器的标定2.静态特性标定系统对传感器进行静态特性标定,首先要建立标定系统。一般组成:(1)被测物理量标准发生器。如测力机、活塞式压力计、恒温源等。(2)被测物理量标准测试系统。如标准力传感器、压力传感器、标准长度——量规等。(3)被标定传感器所配接的信号调节器和显示、记录器等配接仪器精度应是己知的,也作为标准测试设备。武汉理工大学机电工程学院第12章传感器的标定3.静态特性标定的步骤(1)将传感器全量程分成若干等间距点;(2)根据传感器量程分点情况,由小到大逐渐一点一点输入标准量值,并记录下与各输入值相对应的输出值;(3)将输入值由大到小一点一点的减少下来,同时记录下与各输入值相对应的输出值;(4)按(2)、(3)所述过程,对传感器进行正、反行程往复循环多次测试,将得到的输出-输入测试数据用表格列出或画成曲线;(5)对测试数据进行必要的处理,根据处理结果就可以确定传感器的线性度、灵敏度、滞后和重复性等静态特性指标。武汉理工大学机电工程学院第12章传感器的标定12.3常用的标定设备12.3.1静态标定设备1.力标定设备测力传感器的标定主要是静态标定,采用比较法。1)测力砝码最简单的力标定设备是各种测力砝码。武汉理工大学机电工程学院第12章传感器的标定我国基准测力装置是固定式基准测力机,它实际上是由一组在重力场中体现基准力值的直接加荷砝码(静重砝码)组成。图(a)所示为一种杠杆式测力机,这是一种直接加测力法码的标定装置。图(b)所示为一种液压式测力机原理图,其中砝码经油路产生的力作为标准力,作用在被标定传感器上,量程可高达5MN。武汉理工大学机电工程学院第12章传感器的标定2.压力标定设备活塞压力计是目前最常用的压力传感器静态标定装置。图示为活塞压力计结构原理图。1—测量活塞;2—砝码;3—活塞柱;4—手摇泵;5—工作液;6—被校压力表;7—手轮;8—丝杆;9—手摇泵活塞;10—油杯;11—进油阀手轮;12—托盘;13—标准压力表;a、b、c—切断阀;d—进油阀武汉理工大学机电工程学院第12章传感器的标定活塞压力计实物图武汉理工大学机电工程学院第12章传感器的标定在压力表(压力传感器)标定时,通过手轮对加压泵内的油液加压,根据流体静力学中液体压力传递平衡原理,该外加压力均匀传递到活塞缸内顶起活塞。由于活塞上部是承重盘和砝码,当油液中的压力p产生的活塞上顶力与承重盘和砝码的重力相等时,活塞被稳定在某一平衡位置上,这时力平衡关系为pAG式中:A为活塞的截面积;G为承重盘和砝码(包括活塞)的总重力;p为被测压力。1—测量活塞;2—砝码;6—被校压力表;9—手摇泵活塞;13—标准压力表;武汉理工大学机电工程学院第12章传感器的标定4.温度标定设备标定温度测量系统的方法可以分为两类:一是同一次标准比较,即按照国际计量委员会1990年通过的国际温标(ITS-1990)相比较,见表12-1;二是与某个已经标定的标准装置进行比较,这是常用的标定方法。武汉理工大学机电工程学院第12章传感器的标定复现表12-1中这些基准点的方法是用一个内装有参考材料的密...
