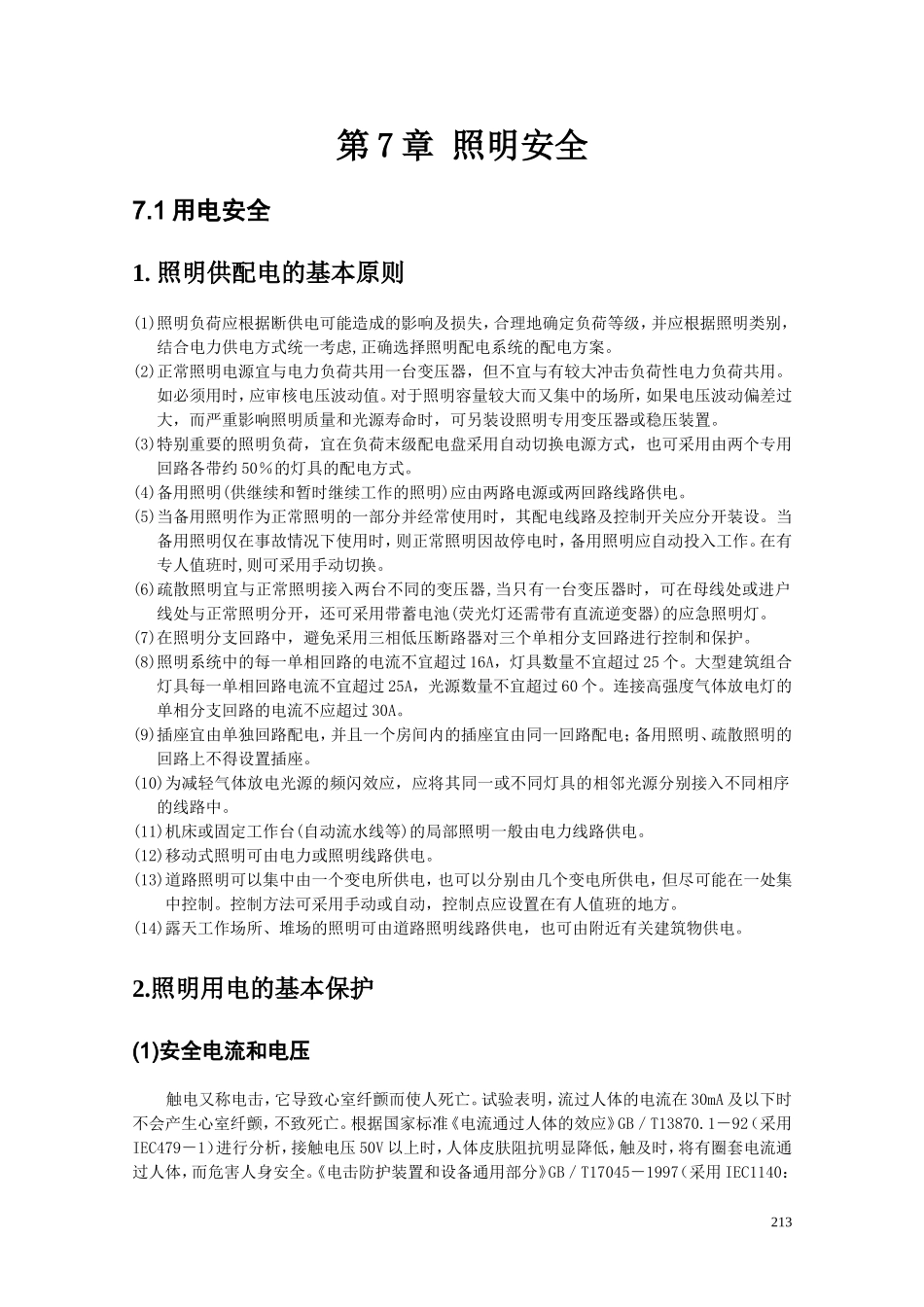

第7章照明安全7.1用电安全1.照明供配电的基本原则(1)照明负荷应根据断供电可能造成的影响及损失，合理地确定负荷等级，并应根据照明类别，结合电力供电方式统一考虑,正确选择照明配电系统的配电方案。(2)正常照明电源宜与电力负荷共用一台变压器，但不宜与有较大冲击负荷性电力负荷共用。如必须用时，应审核电压波动值。对于照明容量较大而又集中的场所，如果电压波动偏差过大，而严重影响照明质量和光源寿命时，可另装设照明专用变压器或稳压装置。(3)特别重要的照明负荷，宜在负荷末级配电盘采用自动切换电源方式，也可采用由两个专用回路各带约50％的灯具的配电方式。(4)备用照明(供继续和暂时继续工作的照明)应由两路电源或两回路线路供电。(5)当备用照明作为正常照明的一部分并经常使用时，其配电线路及控制开关应分开装设。当备用照明仅在事故情况下使用时，则正常照明因故停电时，备用照明应自动投入工作。在有专人值班时,则可采用手动切换。(6)疏散照明宜与正常照明接入两台不同的变压器,当只有一台变压器时，可在母线处或进户线处与正常照明分开，还可采用带蓄电池(荧光灯还需带有直流逆变器)的应急照明灯。(7)在照明分支回路中，避免采用三相低压断路器对三个单相分支回路进行控制和保护。(8)照明系统中的每一单相回路的电流不宜超过16A，灯具数量不宜超过25个。大型建筑组合灯具每一单相回路电流不宜超过25A，光源数量不宜超过60个。连接高强度气体放电灯的单相分支回路的电流不应超过30A。(9)插座宜由单独回路配电，并且一个房间内的插座宜由同一回路配电；备用照明、疏散照明的回路上不得设置插座。(10)为减轻气体放电光源的频闪效应，应将其同一或不同灯具的相邻光源分别接入不同相序的线路中。(11)机床或固定工作台(自动流水线等)的局部照明一般由电力线路供电。(12)移动式照明可由电力或照明线路供电。(13)道路照明可以集中由一个变电所供电，也可以分别由几个变电所供电，但尽可能在一处集中控制。控制方法可采用手动或自动，控制点应设置在有人值班的地方。(14)露天工作场所、堆场的照明可由道路照明线路供电，也可由附近有关建筑物供电。2.照明用电的基本保护(1)安全电流和电压触电又称电击，它导致心室纤颤而使人死亡。试验表明，流过人体的电流在30mA及以下时不会产生心室纤颤，不致死亡。根据国家标准《电流通过人体的效应》GB／T13870.1－92（采用IEC479－1）进行分析，接触电压50V以上时，人体皮肤阻抗明显降低，触及时，将有圈套电流通过人体，而危害人身安全。《电击防护装置和设备通用部分》GB／T17045－1997（采用IEC1140：2131992）中，规定了间接接触防护措施：除了自动切断供电和使用Ⅱ类设备的防护外，另一个重要措施就是采用交流50V以下的特低电压。在《建筑物电气装置安全防护电击防护》GB14821.1－93（采用IEC364－4－41：1992）中，规定了对直接接触及间接接触两者兼有的防护，其首要措施是采用交流50V以下的特低电压。根据《建筑照明设计标准》GB50034－2004规定，手提灯和移动灯具应采用的交流电压应不大于50V，相应地对于潮湿场所时不大于25V。这是因为这类灯具和它的连接线处于可移动的条件下时，容易造成绝缘损坏而导致间接接触，危及人的安全。所以除需要装设保护电器以自动切断电源外，还规定应采用SELV，以进一步保证安全。（2）照明负荷选择照明负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：1)符合下列情况之一时，应为一级负荷：①中断供电将造成人身伤亡时。②中断供电将在政治、经济上造成重大损失时。例如：重要车间的工作照明及大型企业的指挥中心的照明；国家、省、市等各级政府主要办公室照明；特大型火车站、国境站、海港客运站等交通设施的候车（船）室照明；售票处、检票口照明等；大型体育建筑的比赛厅、广场照明；四星级、五星级宾馆的高级客房、宴会厅、餐厅、娱乐场所主要通道照明；省、直辖市重点百货商场营业厅部分照明、收款处照明；省、市级影剧院的舞台、观众厅部分照明、化妆室照明等；医院的手术室照明、监狱的照明等。所有的建筑或设施中需要在正...
