地下车库智能控制系统应用方案VIP免费

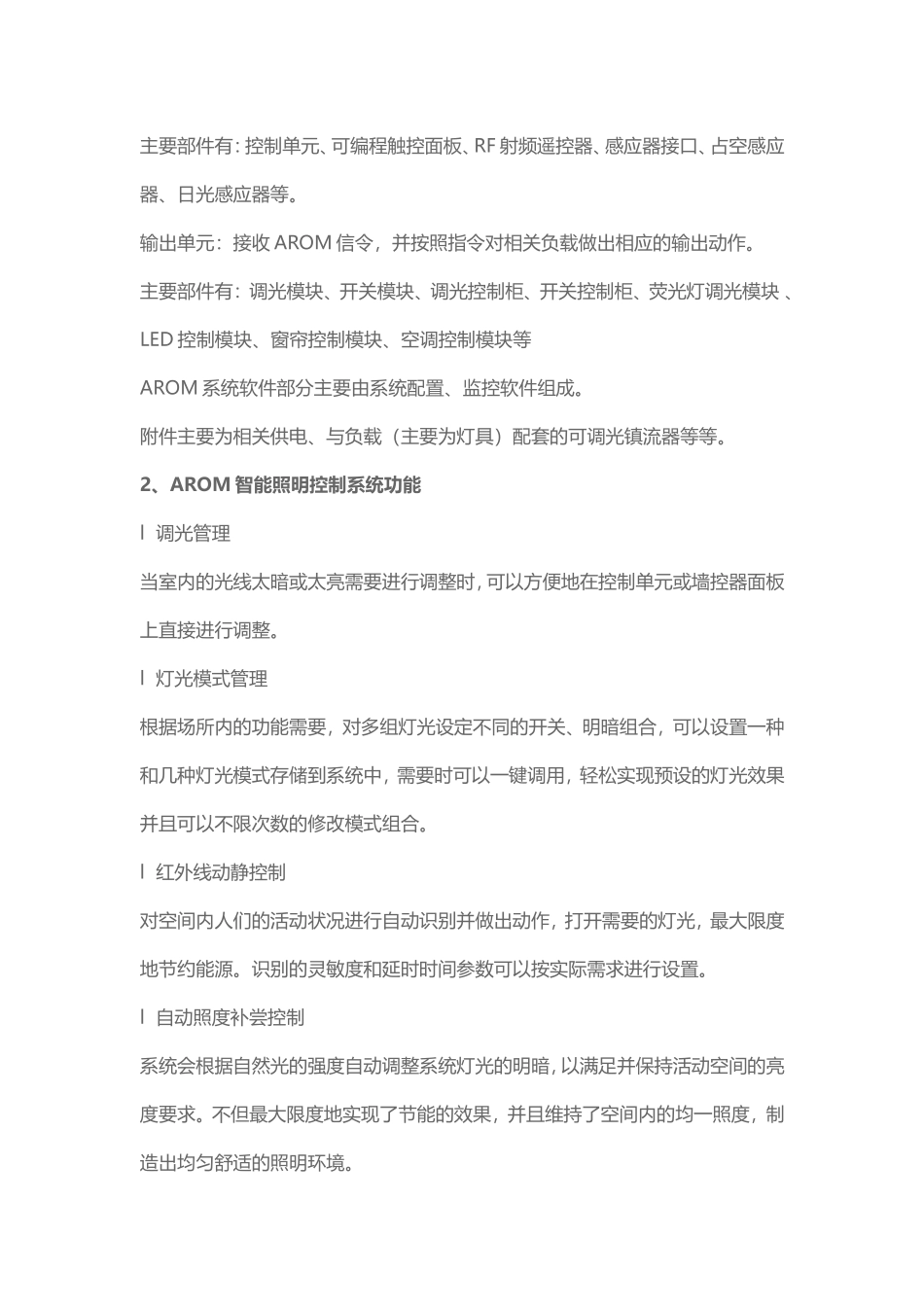

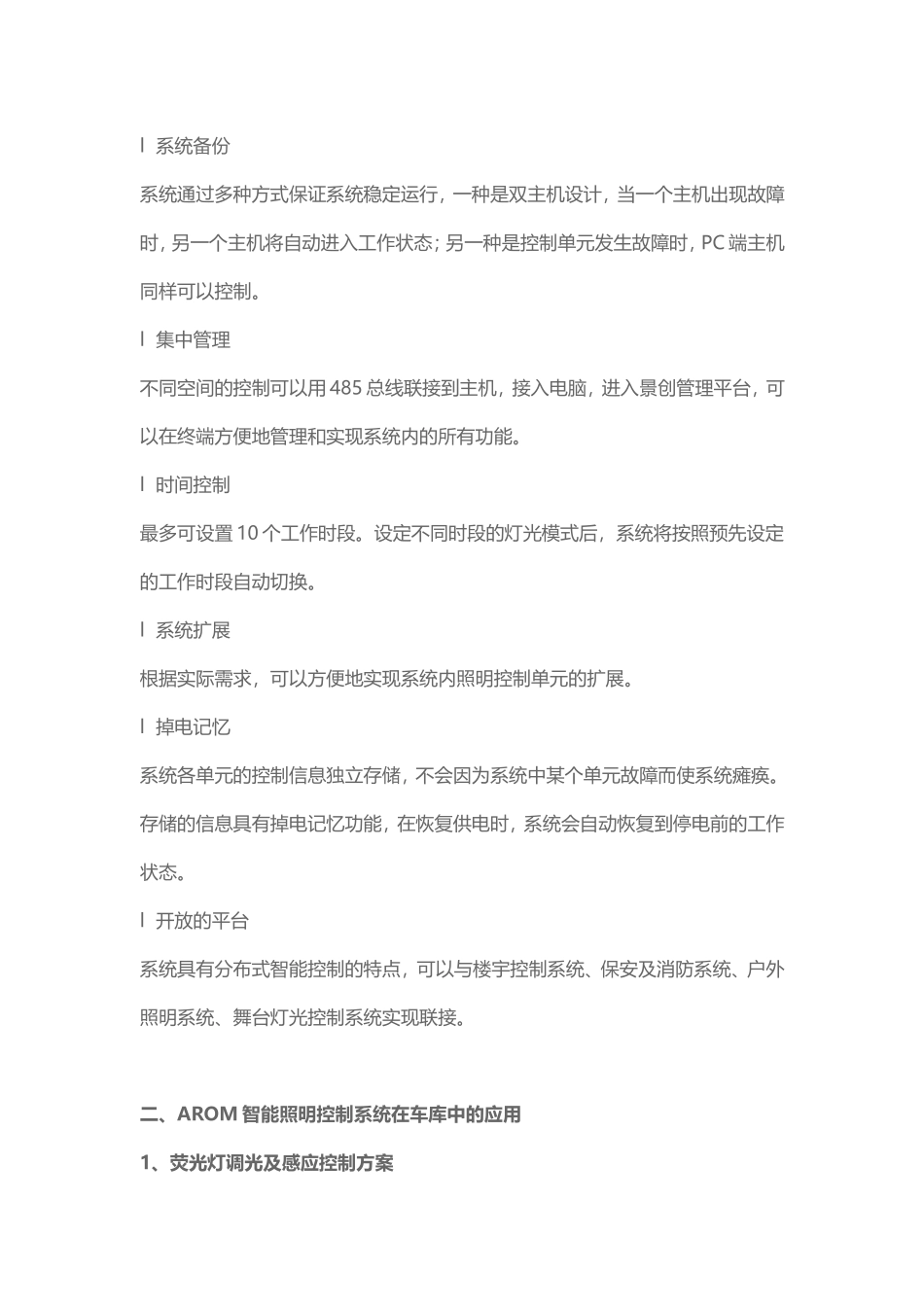

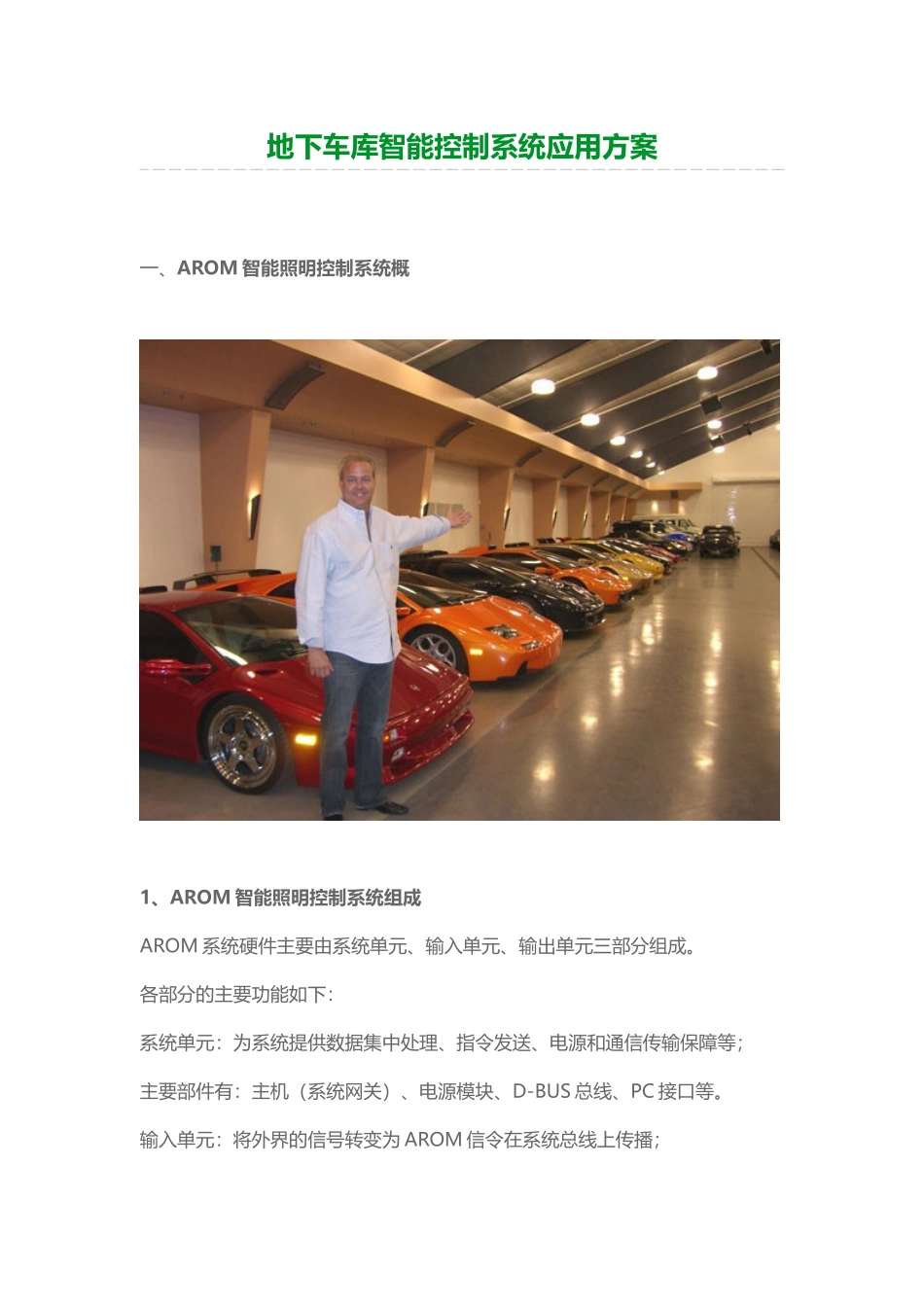

地下车库智能控制系统应用方案一、AROM智能照明控制系统概1、AROM智能照明控制系统组成AROM系统硬件主要由系统单元、输入单元、输出单元三部分组成。各部分的主要功能如下：系统单元：为系统提供数据集中处理、指令发送、电源和通信传输保障等；主要部件有：主机（系统网关）、电源模块、D-BUS总线、PC接口等。输入单元：将外界的信号转变为AROM信令在系统总线上传播；主要部件有：控制单元、可编程触控面板、RF射频遥控器、感应器接口、占空感应器、日光感应器等。输出单元：接收AROM信令，并按照指令对相关负载做出相应的输出动作。主要部件有：调光模块、开关模块、调光控制柜、开关控制柜、荧光灯调光模块、LED控制模块、窗帘控制模块、空调控制模块等AROM系统软件部分主要由系统配置、监控软件组成。附件主要为相关供电、与负载（主要为灯具）配套的可调光镇流器等等。2、AROM智能照明控制系统功能l调光管理当室内的光线太暗或太亮需要进行调整时，可以方便地在控制单元或墙控器面板上直接进行调整。l灯光模式管理根据场所内的功能需要，对多组灯光设定不同的开关、明暗组合，可以设置一种和几种灯光模式存储到系统中，需要时可以一键调用，轻松实现预设的灯光效果并且可以不限次数的修改模式组合。l红外线动静控制对空间内人们的活动状况进行自动识别并做出动作，打开需要的灯光，最大限度地节约能源。识别的灵敏度和延时时间参数可以按实际需求进行设置。l自动照度补尝控制系统会根据自然光的强度自动调整系统灯光的明暗，以满足并保持活动空间的亮度要求。不但最大限度地实现了节能的效果，并且维持了空间内的均一照度，制造出均匀舒适的照明环境。l系统备份系统通过多种方式保证系统稳定运行，一种是双主机设计，当一个主机出现故障时，另一个主机将自动进入工作状态；另一种是控制单元发生故障时，PC端主机同样可以控制。l集中管理不同空间的控制可以用485总线联接到主机，接入电脑，进入景创管理平台，可以在终端方便地管理和实现系统内的所有功能。l时间控制最多可设置10个工作时段。设定不同时段的灯光模式后，系统将按照预先设定的工作时段自动切换。l系统扩展根据实际需求，可以方便地实现系统内照明控制单元的扩展。l掉电记忆系统各单元的控制信息独立存储，不会因为系统中某个单元故障而使系统瘫痪。存储的信息具有掉电记忆功能，在恢复供电时，系统会自动恢复到停电前的工作状态。l开放的平台系统具有分布式智能控制的特点，可以与楼宇控制系统、保安及消防系统、户外照明系统、舞台灯光控制系统实现联接。二、AROM智能照明控制系统在车库中的应用1、荧光灯调光及感应控制方案车库中大面积采用荧光灯进行照明。由于面积大、使用照明时间长，长期以来，车库的照明有效管理成为建筑节能的关键。AROM智能照明控制系统针对大面积使用荧光灯的场所，专门研发了荧光灯调光系统，通过荧光灯调光模块发送的1—10V信号，配合1—10V可调光电子镇流器，对荧光灯进行调光控制，不但有效解决了车库照明的管理难题，更充分利用现代通信技术对整个楼宇的地下停车场进行集中监控。其控制原理如下：如上图所示：EMC-36D8为1—10V调光电子镇流器，接入两只T8荧光灯负载，其AROM总线端子与主机相连，同时可以接入总线感应器。l日光感应器的工作原理：日光感应器安装于车库能检测到自然光线的位置。对车库的照度值进行探测，在白天有效检测自然光线，并在自然光线达到一定照度值后传送讯号给主机，主机根据预设照度值进行计算，然后发出指令通过总线对调光镇流器发出指令，调光镇流器对荧光灯管进行调光，调高或者调低，对照度进行补偿或者减量，从而达到节能目的。例：在车库能接受日光照射的位置安装一个日光感应器，在晴朗的天气里，自然光线使车库照度值达到200LUX，已能满足车库日常照明需求，那么，此时，日光感应器将讯号传递给主机，主机根据我们在调试阶段写入的指令，满足照度值条件时，即对该感应器关联的回路进行调低功率处理。反之，当某个阴暗天气里，日光不能满足车库照度需求，预设照度低于100LUX时，主机发出指令，荧光灯调光模块对调光镇流器发出1—10V信号，将光...
