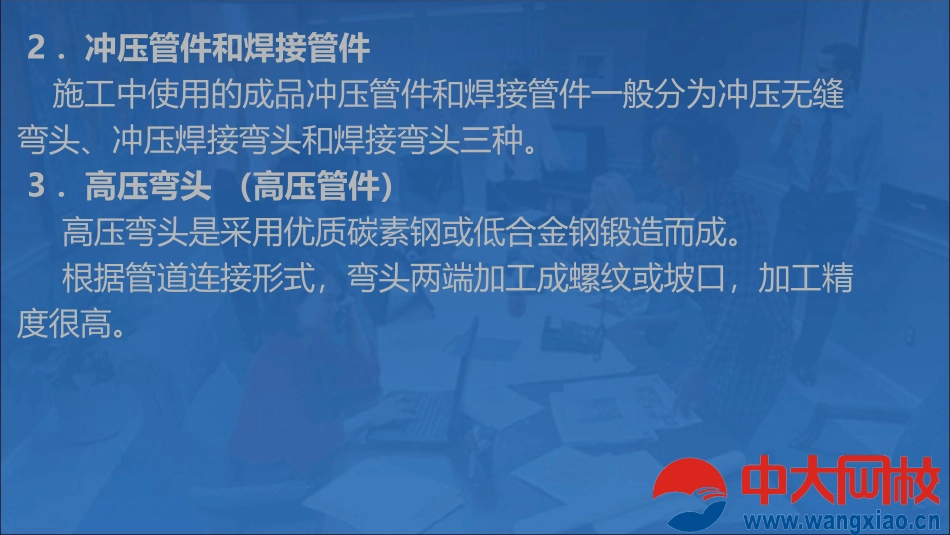

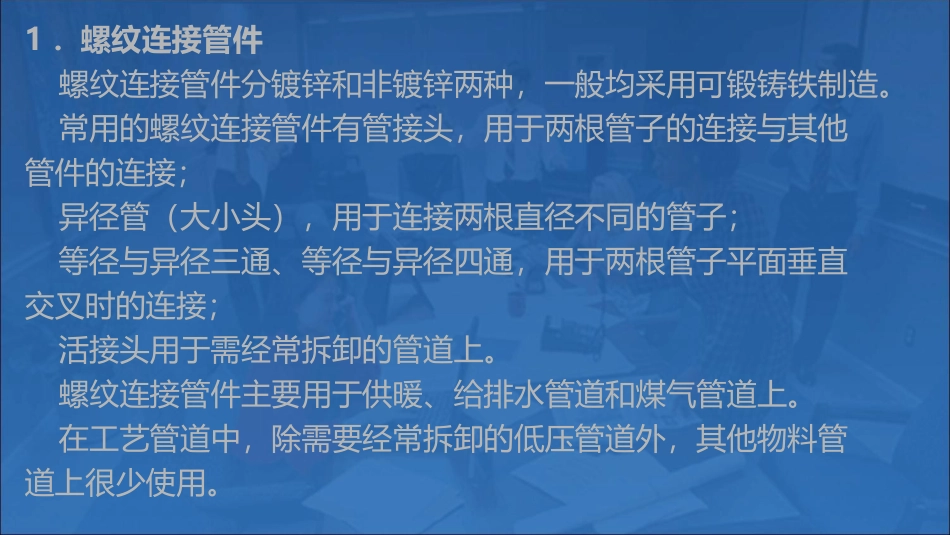

第一章第三节安装工程常用管件、附件1．螺纹连接管件螺纹连接管件分镀锌和非镀锌两种，一般均采用可锻铸铁制造。常用的螺纹连接管件有管接头，用于两根管子的连接与其他管件的连接；异径管（大小头），用于连接两根直径不同的管子；等径与异径三通、等径与异径四通，用于两根管子平面垂直交叉时的连接；活接头用于需经常拆卸的管道上。螺纹连接管件主要用于供暖、给排水管道和煤气管道上。在工艺管道中，除需要经常拆卸的低压管道外，其他物料管道上很少使用。2．冲压管件和焊接管件施工中使用的成品冲压管件和焊接管件一般分为冲压无缝弯头、冲压焊接弯头和焊接弯头三种。3．高压弯头（高压管件）高压弯头是采用优质碳素钢或低合金钢锻造而成。根据管道连接形式，弯头两端加工成螺纹或坡口，加工精度很高。（二）附件1．吹扫接头吹扫接头（胶管活动接头），有以下两种连接形式：（1）接头的一端与胶管相连，另一端与丝扣阀相连。（2）接头的一端与胶管相连，另一端与钢管相连。2．封头用在管端起封闭作用的管件，有平盖形和椭圆形两种。3．凸台也称管嘴，是自控仪表在工艺管道上的一次性部件，用于连接主管和其他部件。4．盲板用于临时（永久）切断管道内介质的管件。根据法兰密封面的形式有光滑面盲板、凸面盲板、梯形槽面盲板和8字盲板（也分为光滑面、凹凸面、梯形槽面三种）。二、法兰管道与阀门、管道与管道、管道与设备的连接，常采用法兰连接。采用法兰连接既有安装拆卸的灵活性，又有可靠的密封性。法兰连接包括上下法兰、垫片及螺栓螺母三部分。（一）法兰平焊法兰平焊法兰是中低压工业管道最常用的一种。平焊法兰与管子固定时，是将法兰套在管端，焊接法兰里口和外口，使法兰固定。平焊法兰适用于公称压力不超过2.50MPa。对焊法兰对焊法兰又称为高颈法兰。它的强度大，不易变形，密封性能较好。管口翻边活动法兰管口翻边活动法兰多用于铜、铝等有色金属及不锈钢管道上。优点是由于法兰可以自由活动，法兰穿螺丝时非常方便，缺点是不能承受较大的压力。焊环活动法兰焊环活动法兰多用于管壁比较厚的不锈钢管法兰的连接。它的连接方法是将与管子材质相同的焊环直接焊在管端，利用焊环作密封面。5．螺纹法兰螺纹法兰是用螺纹与管端连接的法兰，有高压和低压两种。高压螺纹的特点是法兰与管内介质不接触，安装也比较方便。（二）垫片1．橡胶石棉垫橡胶石棉垫是法兰连接用量最多的垫片，能适用于很多介质，如蒸汽、煤气、空气、盐水、酸和碱等。炼油工业常用的橡胶石棉垫有两种，一种是耐油橡胶石棉垫，适用于输送油、液化气、丙烷和丙酮等介质。另一种是高温耐油石棉橡胶垫，使用温度可达350~380℃。2．橡胶垫片橡胶垫片有一定的耐腐蚀性。这种垫片的特点是利用橡胶的弹性，达到较好的密封效果，常用于输送低压水、酸和碱等介质的管道法兰连接3．缠绕式垫片缠绕式垫片是用金属钢带和非金属填料带缠绕而成。这种垫片具有制造简单，价格低廉，材料能被充分利用，密封性能较好的优点。在石油化工工艺管道上被广泛利用。4．齿形垫片齿形垫片是利用同心圆的齿形密纹与法兰密封面相接触，构成多道密封，因此密封性能较好，常用于凹凸式密封面法兰的连接。齿形垫的材质有普通碳素钢、低合金钢和不锈钢等。5．金属垫片金属垫片，按形状分为金属平垫片、椭圆形垫片、八角形垫片和透镜式垫片。按制造材质分为低碳钢、不锈钢、紫铜、铝和铅等。6．塑料垫片塑料垫片适用于输送各种腐蚀性较强的管道的法兰连接。常用的塑料垫片有聚氯乙烯垫片、聚四氟乙烯垫片和聚乙烯垫片等。（三）法兰用螺栓用于连接法兰的螺栓，有单头螺栓和双头螺栓两种，其螺纹一般都是三角形公制粗螺纹。三、阀门（一）阀门型号及表示方法工业管道及设备上常用的控件主要是指一些常用的阀门，它用于控制管道内介质的流量。常用阀门有闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、柱塞阀、减压阀和疏水阀。（二）各种阀门的结构及选用特点阀门按其动作特点分为两大类，即驱动阀门和自动阀门。驱动阀门是用手操纵或其它动力操纵的阀门。——如截止阀、节流阀（针型阀）、闸阀、旋塞阀等，均属...
