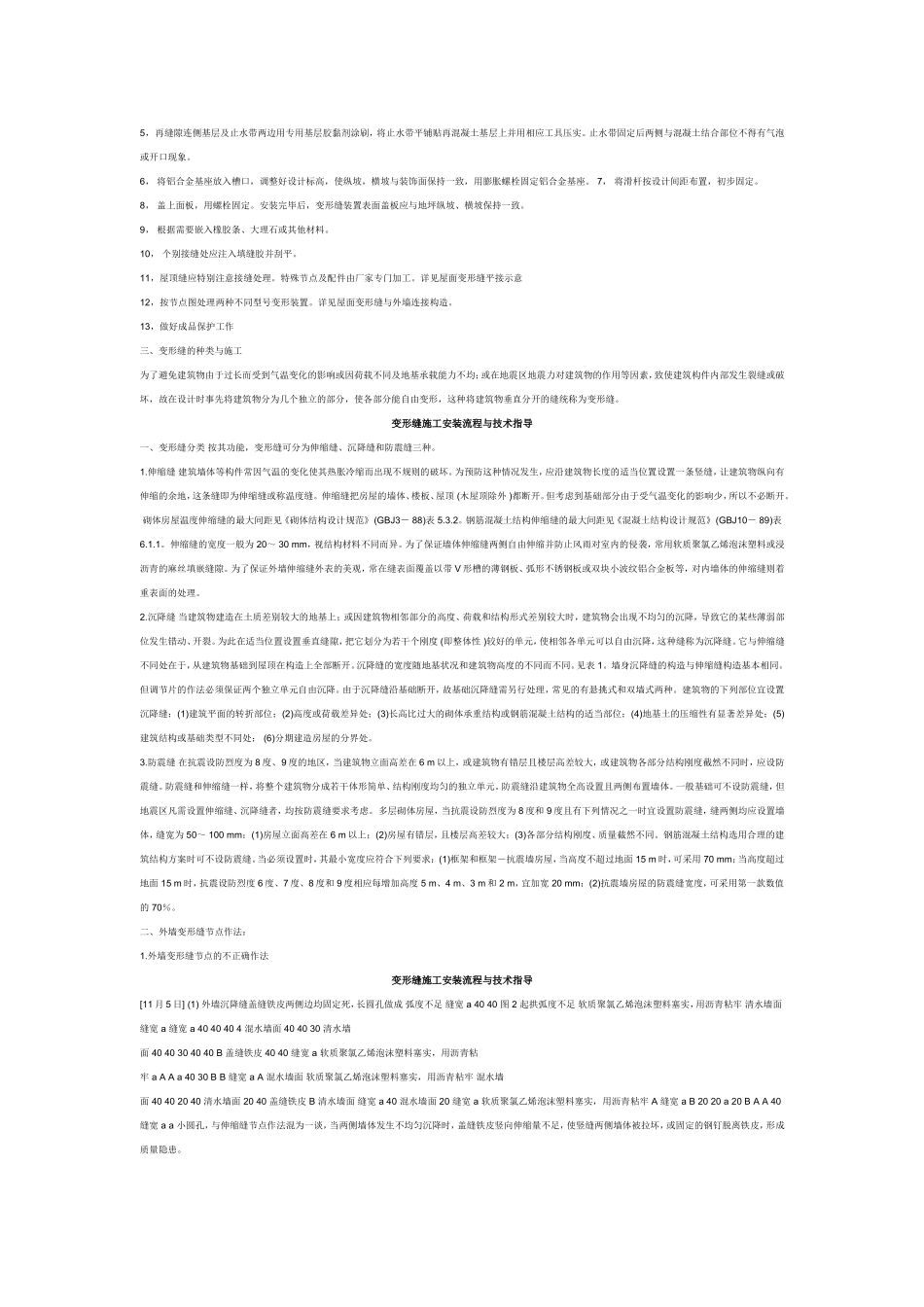

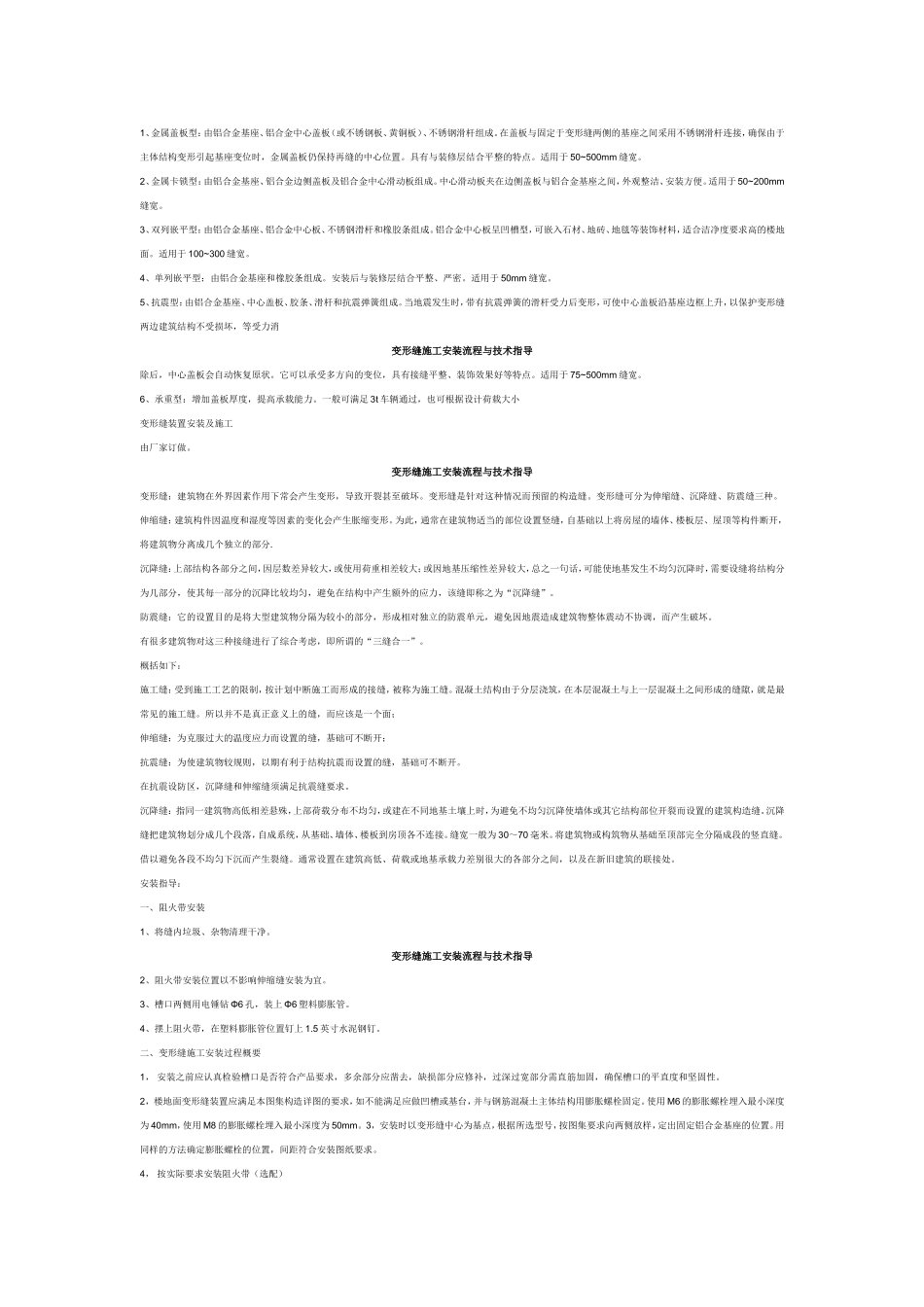

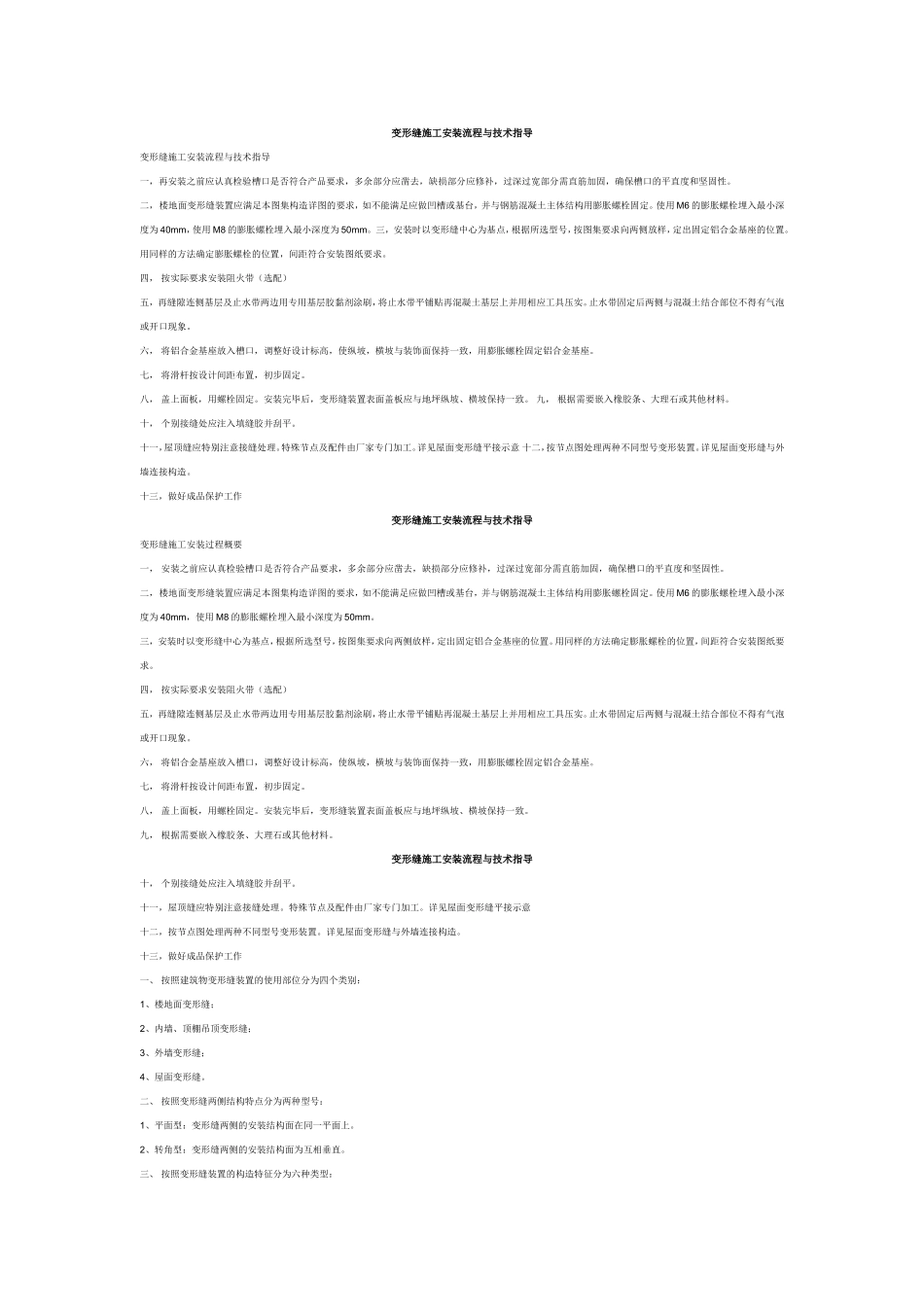

变形缝施工安装流程与技术指导变形缝施工安装流程与技术指导一，再安装之前应认真检验槽口是否符合产品要求，多余部分应凿去，缺损部分应修补，过深过宽部分需直筋加固，确保槽口的平直度和坚固性。二，楼地面变形缝装置应满足本图集构造详图的要求，如不能满足应做凹槽或基台，并与钢筋混凝土主体结构用膨胀螺栓固定。使用M6的膨胀螺栓埋入最小深度为40mm，使用M8的膨胀螺栓埋入最小深度为50mm。三，安装时以变形缝中心为基点，根据所选型号，按图集要求向两侧放样，定出固定铝合金基座的位置。用同样的方法确定膨胀螺栓的位置，间距符合安装图纸要求。四，按实际要求安装阻火带（选配）五，再缝隙连侧基层及止水带两边用专用基层胶黏剂涂刷，将止水带平铺贴再混凝土基层上并用相应工具压实。止水带固定后两侧与混凝土结合部位不得有气泡或开口现象。六，将铝合金基座放入槽口，调整好设计标高，使纵坡，横坡与装饰面保持一致，用膨胀螺栓固定铝合金基座。七，将滑杆按设计间距布置，初步固定。八，盖上面板，用螺栓固定。安装完毕后，变形缝装置表面盖板应与地坪纵坡、横坡保持一致。九，根据需要嵌入橡胶条、大理石或其他材料。十，个别接缝处应注入填缝胶并刮平。十一，屋顶缝应特别注意接缝处理。特殊节点及配件由厂家专门加工。详见屋面变形缝平接示意十二，按节点图处理两种不同型号变形装置。详见屋面变形缝与外墙连接构造。十三，做好成品保护工作变形缝施工安装流程与技术指导变形缝施工安装过程概要一，安装之前应认真检验槽口是否符合产品要求，多余部分应凿去，缺损部分应修补，过深过宽部分需直筋加固，确保槽口的平直度和坚固性。二，楼地面变形缝装置应满足本图集构造详图的要求，如不能满足应做凹槽或基台，并与钢筋混凝土主体结构用膨胀螺栓固定。使用M6的膨胀螺栓埋入最小深度为40mm，使用M8的膨胀螺栓埋入最小深度为50mm。三，安装时以变形缝中心为基点，根据所选型号，按图集要求向两侧放样，定出固定铝合金基座的位置。用同样的方法确定膨胀螺栓的位置，间距符合安装图纸要求。四，按实际要求安装阻火带（选配）五，再缝隙连侧基层及止水带两边用专用基层胶黏剂涂刷，将止水带平铺贴再混凝土基层上并用相应工具压实。止水带固定后两侧与混凝土结合部位不得有气泡或开口现象。六，将铝合金基座放入槽口，调整好设计标高，使纵坡，横坡与装饰面保持一致，用膨胀螺栓固定铝合金基座。七，将滑杆按设计间距布置，初步固定。八，盖上面板，用螺栓固定。安装完毕后，变形缝装置表面盖板应与地坪纵坡、横坡保持一致。九，根据需要嵌入橡胶条、大理石或其他材料。变形缝施工安装流程与技术指导十，个别接缝处应注入填缝胶并刮平。十一，屋顶缝应特别注意接缝处理。特殊节点及配件由厂家专门加工。详见屋面变形缝平接示意十二，按节点图处理两种不同型号变形装置。详见屋面变形缝与外墙连接构造。十三，做好成品保护工作一、按照建筑物变形缝装置的使用部位分为四个类别：1、楼地面变形缝；2、内墙、顶棚吊顶变形缝；3、外墙变形缝；4、屋面变形缝。二、按照变形缝两侧结构特点分为两种型号：1、平面型：变形缝两侧的安装结构面在同一平面上。2、转角型：变形缝两侧的安装结构面为互相垂直。三、按照变形缝装置的构造特征分为六种类型：1、金属盖板型：由铝合金基座、铝合金中心盖板（或不锈钢板、黄铜板）、不锈钢滑杆组成。在盖板与固定于变形缝两侧的基座之间采用不锈钢滑杆连接，确保由于主体结构变形引起基座变位时，金属盖板仍保持再缝的中心位置。具有与装修层结合平整的特点。适用于50~500mm缝宽。2、金属卡锁型：由铝合金基座、铝合金边侧盖板及铝合金中心滑动板组成。中心滑动板夹在边侧盖板与铝合金基座之间，外观整洁、安装方便。适用于50~200mm缝宽。3、双列嵌平型：由铝合金基座、铝合金中心板、不锈钢滑杆和橡胶条组成。铝合金中心板呈凹槽型，可嵌入石材、地砖、地毯等装饰材料，适合洁净度要求高的楼地面。适用于100~300缝宽。4、单列嵌平型：由铝合金基座和橡胶条组成。安装后与装修层结合平整、严密。适用于50mm缝宽。5、抗震型：由铝合金基座、中...
