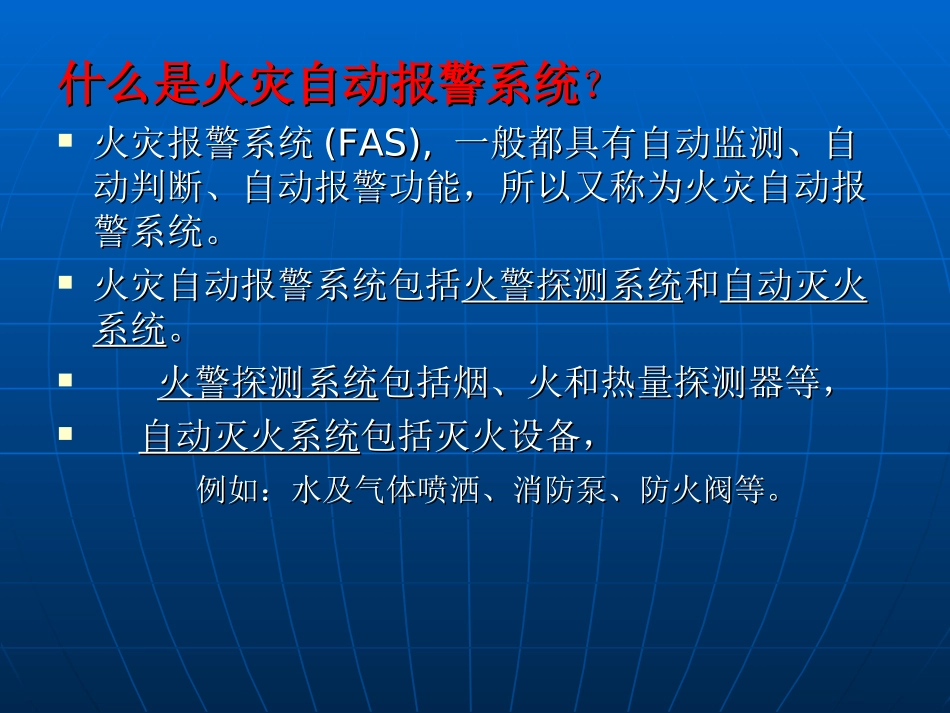

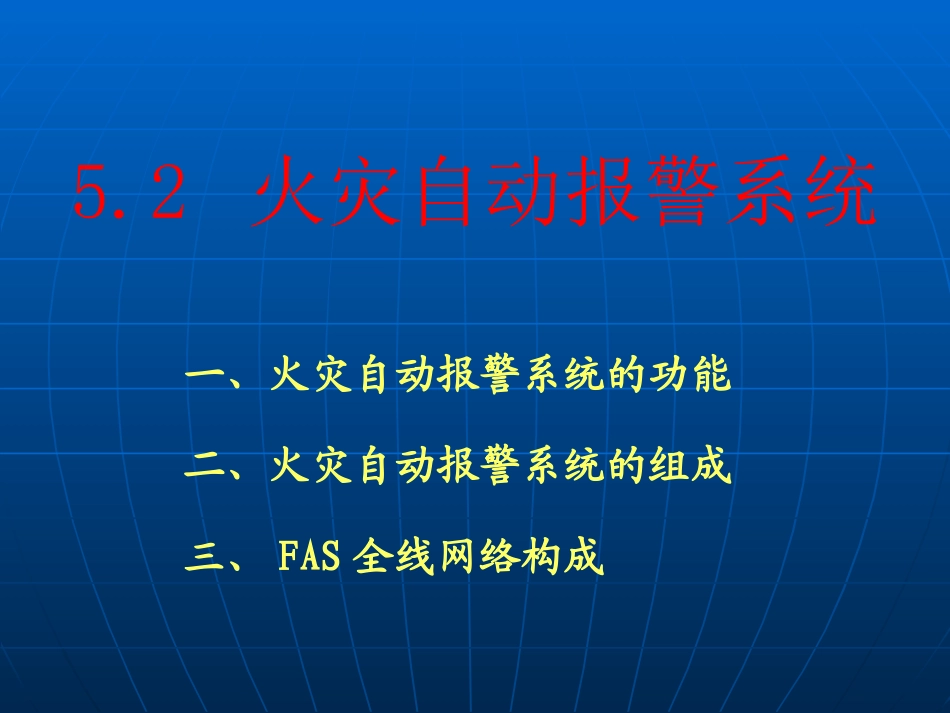

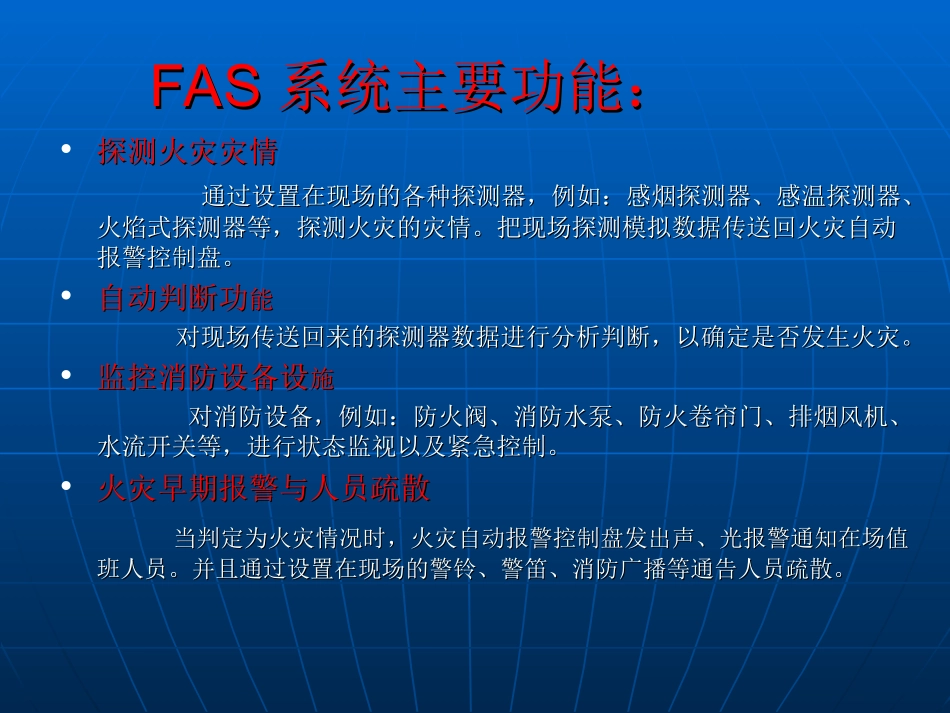

5.2火灾自动报警系统一、火灾自动报警系统的功能二、火灾自动报警系统的组成三、FAS全线网络构成什么是火灾自动报警系统什么是火灾自动报警系统？？火灾报警系统火灾报警系统(FAS),(FAS),一般都具有自动监测、自一般都具有自动监测、自动判断、自动报警功能，所以又称为火灾自动报动判断、自动报警功能，所以又称为火灾自动报警系统。警系统。火灾自动报警系统包括火灾自动报警系统包括火警探测系统火警探测系统和和自动灭火自动灭火系统系统。。火警探测系统火警探测系统包括烟、火和热量探测器等，包括烟、火和热量探测器等，自动灭火系统自动灭火系统包括灭火设备，包括灭火设备，例如：水及气体喷洒、消防泵、防火阀等。例如：水及气体喷洒、消防泵、防火阀等。FASFAS系统主要功能：系统主要功能：•探测火灾灾情探测火灾灾情通过设置在现场的各种探测器，例如：感烟探测器、感温探测器、通过设置在现场的各种探测器，例如：感烟探测器、感温探测器、火焰式探测器等，探测火灾的灾情。把现场探测模拟数据传送回火灾自动火焰式探测器等，探测火灾的灾情。把现场探测模拟数据传送回火灾自动报警控制盘。报警控制盘。•自动判断功自动判断功能能对现场传送回来的探测器数据进行分析判断，以确定是否发生火灾。对现场传送回来的探测器数据进行分析判断，以确定是否发生火灾。•监控消防设备设监控消防设备设施施对消防设备，例如：防火阀、消防水泵、防火卷帘门、排烟风机、对消防设备，例如：防火阀、消防水泵、防火卷帘门、排烟风机、水流开关等，进行状态监视以及紧急控制。水流开关等，进行状态监视以及紧急控制。•火灾早期报警与人员疏散火灾早期报警与人员疏散当判定为火灾情况时，火灾自动报警控制盘发出声、光报警通知在场值当判定为火灾情况时，火灾自动报警控制盘发出声、光报警通知在场值班人员。并且通过设置在现场的警铃、警笛、消防广播等通告人员疏散。班人员。并且通过设置在现场的警铃、警笛、消防广播等通告人员疏散。一、火灾自动报警系统的功能1.中央级功能接收、显示并储存全线主要火灾报警设备的运行状态。接收由车站级设备传送的各探测点的火灾报警信号,显示报警部位及自动记录。自动和人工手动确认火灾报警。根据火灾发生的实际情况,自动选择预定的解决方案,向各消防控制室发出消防救灾指令和安全疏散命令。图形控制中心PC机通过无线发射台及时向市消防局119无线报警台进行火灾报警,向消防部门通报灾。接收主时钟的信息,使FAS时钟与主时钟同步。2.车站级功能(1)监视车站及所辖区间消防设备的运行状态。(2)接收车站及所辖区间火灾报警或重要系统、设备的报警,并显示报警部位。(3)向消防指挥中心报告灾情,接收消防指挥中心发出的消防救灾指令和安全疏散命令。(4)通过车站级的消防联动控制接口向机电设备监控系统EMCS发出救灾模式指令,由EMCS启动消防联动设备。(5)通过消防广播系统和闭路电视监视系统,对乘客进行安全疏散引导。二、火灾自动报警系统的组成1.图形控制中心系统(1)配置两台计算机，分别为监控管理操作终端和历史资料存档管理操作终端；(2)可以以图形和文本两种方式处理事件；能对事件进行合理分类及过滤筛选；可以通过对事件存储文件的分析，了解何时发生何事，便于分析事件发生的原因。2.车站级火灾自动报警系统FACP控制盘微处理器ICD显示器紧急供电装置Pro-Works指挥调度级别示意图综合监控车站级火灾报警控制器NFS2-3030NFS2-3030FAS系统维护工作站车站控制室现场设备车站级现场级系统回路线系统回路线BAS系统维修终端感温电缆控制器中央级广播喇叭广播主机TCP/IPMODBUSTCP/IP1、车站2、车辆段车辆段PFN网络（光纤联网）Pro-WorksGCC工作站车辆段FAS系统（PFN）网络消防联动控制柜(含UPS电源)NFS2-3030控制中心办公楼消防控制室消防电话主机NFS2-3030运用库消防控制室消防联动控制柜火灾报警控制器PTW-3300NFS2-3030维修综合消防设备室消防联动控制柜NFS2-3030工程车库值班室消防联动控制柜火灾报警控制器PTW-3300火灾报警控制器PTW-3300火灾报警控制器PTW-33003、主变电站Pro-WorksFAS系统维护工作站TCP/IP往上传输ISC...
