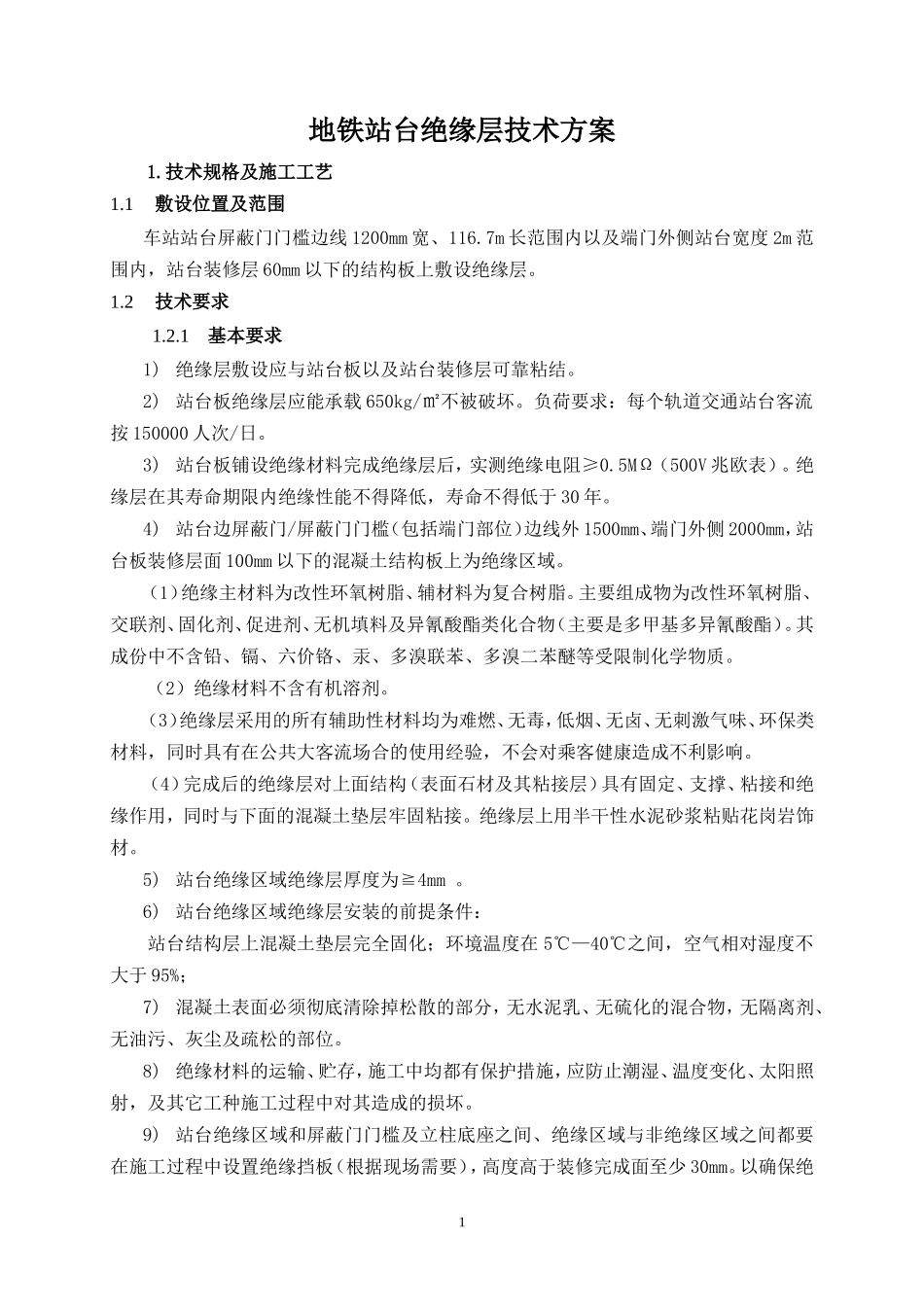

地铁站台绝缘层技术方案1.技术规格及施工工艺1.1敷设位置及范围车站站台屏蔽门门槛边线1200mm宽、116.7m长范围内以及端门外侧站台宽度2m范围内，站台装修层60mm以下的结构板上敷设绝缘层。1.2技术要求1.2.1基本要求1)绝缘层敷设应与站台板以及站台装修层可靠粘结。2)站台板绝缘层应能承载650kg/㎡不被破坏。负荷要求：每个轨道交通站台客流按150000人次/日。3)站台板铺设绝缘材料完成绝缘层后，实测绝缘电阻≥0.5MΩ（500V兆欧表）。绝缘层在其寿命期限内绝缘性能不得降低，寿命不得低于30年。4)站台边屏蔽门/屏蔽门门槛（包括端门部位）边线外1500mm、端门外侧2000mm，站台板装修层面100mm以下的混凝土结构板上为绝缘区域。（1）绝缘主材料为改性环氧树脂、辅材料为复合树脂。主要组成物为改性环氧树脂、交联剂、固化剂、促进剂、无机填料及异氰酸酯类化合物（主要是多甲基多异氰酸酯）。其成份中不含铅、镉、六价铬、汞、多溴联苯、多溴二苯醚等受限制化学物质。（2）绝缘材料不含有机溶剂。（3）绝缘层采用的所有辅助性材料均为难燃、无毒，低烟、无卤、无刺激气味、环保类材料，同时具有在公共大客流场合的使用经验，不会对乘客健康造成不利影响。（4）完成后的绝缘层对上面结构（表面石材及其粘接层）具有固定、支撑、粘接和绝缘作用，同时与下面的混凝土垫层牢固粘接。绝缘层上用半干性水泥砂浆粘贴花岗岩饰材。5)站台绝缘区域绝缘层厚度为≧4mm。6)站台绝缘区域绝缘层安装的前提条件：站台结构层上混凝土垫层完全固化；环境温度在5℃—40℃之间，空气相对湿度不大于95%；7)混凝土表面必须彻底清除掉松散的部分，无水泥乳、无硫化的混合物，无隔离剂、无油污、灰尘及疏松的部位。8)绝缘材料的运输、贮存，施工中均都有保护措施，应防止潮湿、温度变化、太阳照射，及其它工种施工过程中对其造成的损坏。9)站台绝缘区域和屏蔽门门槛及立柱底座之间、绝缘区域与非绝缘区域之间都要在施工过程中设置绝缘挡板（根据现场需要），高度高于装修完成面至少30mm。以确保绝1缘层与屏蔽门门槛间保持10mm缝隙，与相邻绝缘层间及站台非绝缘层处地面装修层、站台尾墙同样预留10mm间隙，形成分块隔离的绝缘层布局。10)所有区域有效隔离开后再用绝缘胶进行密封。1.2.1.1绝缘层的绝缘指标铺设绝缘模块完成绝缘层后，实测绝缘层绝缘电阻≥0.5MΩ（500V兆欧表）为绝缘层敷设合格。1.2.1.2绝缘材料性能指标检验项目检验方法检验标准值绝缘层厚度≧4mm扯断（抗拉）强度MpaDIN53455≧2抗刺穿力KNDIN53515≧0.5断裂伸长率%DIN53455≧1直角撕裂强度N/mmDIN53515≧10硬度（邵尔A）度DIN53505≧60吸水率‰ISO62≦3绝缘指标ΩGB/T1410-2006≧1010热空气老化GB/T3512-2001100℃，24h断裂伸长变化率＞-50耐臭氧老化GB/T7762-198740℃*48h拉伸10%0级(无裂纹)1.3绝缘层施工流程和工艺1.3.1施工流程分为以下九个阶段，如图1所示：1）测量放线；2）安装绝缘层与门槛（包括端门门槛）间挡板、绝缘区与非绝缘区挡板。3）制作水泥砂浆找平垫层；4）去除门槛与垫层间受污染的挡板；5）对安全门底座安装新防护绝缘板；6）把绝缘层槽整体安装在绝缘挡板圈定的区域内；7）检测绝缘阻值；8）在绝缘层上铺贴花岗岩（装修专业完成）；9）花岗岩完工后的绝缘检测；10）接口位置绝缘层立边裁剪及打胶。2制作水泥砂浆找平垫层测量放线）门门槛间eun安装绝缘挡板去除门槛与垫层间受污染的挡板对安全门底座安装新防护绝缘板把绝缘层槽整体安装在绝缘挡板圈定的区域内检测绝缘阻值在绝缘层上铺贴花岗岩（装修专业完成）花岗岩完工后的绝缘检测图1绝缘层安装流程图1.3.2施工工艺1.3.2.1测量放线1）目的根据设计要求和施工需要，地铁线站台绝缘层工程项目测量的主要目的是：确定测量基准、建立施工坐标系。2）注意事项（1）测量所用的主要器具，皮尺、钢卷尺、钢板尺、墨盒等必须为合格品方可使用;（2）现场测量必须保证安全，如人员安全（防触电、摔伤、被击伤等）、仪器损坏（防仪器摔落、被落体击中等）;（3）为保证测量精度和防止出错，必须仔细计划、充分准备、认真操作、计算检查、归纳总结。3）基准的确定（1)设计基准3接口...
