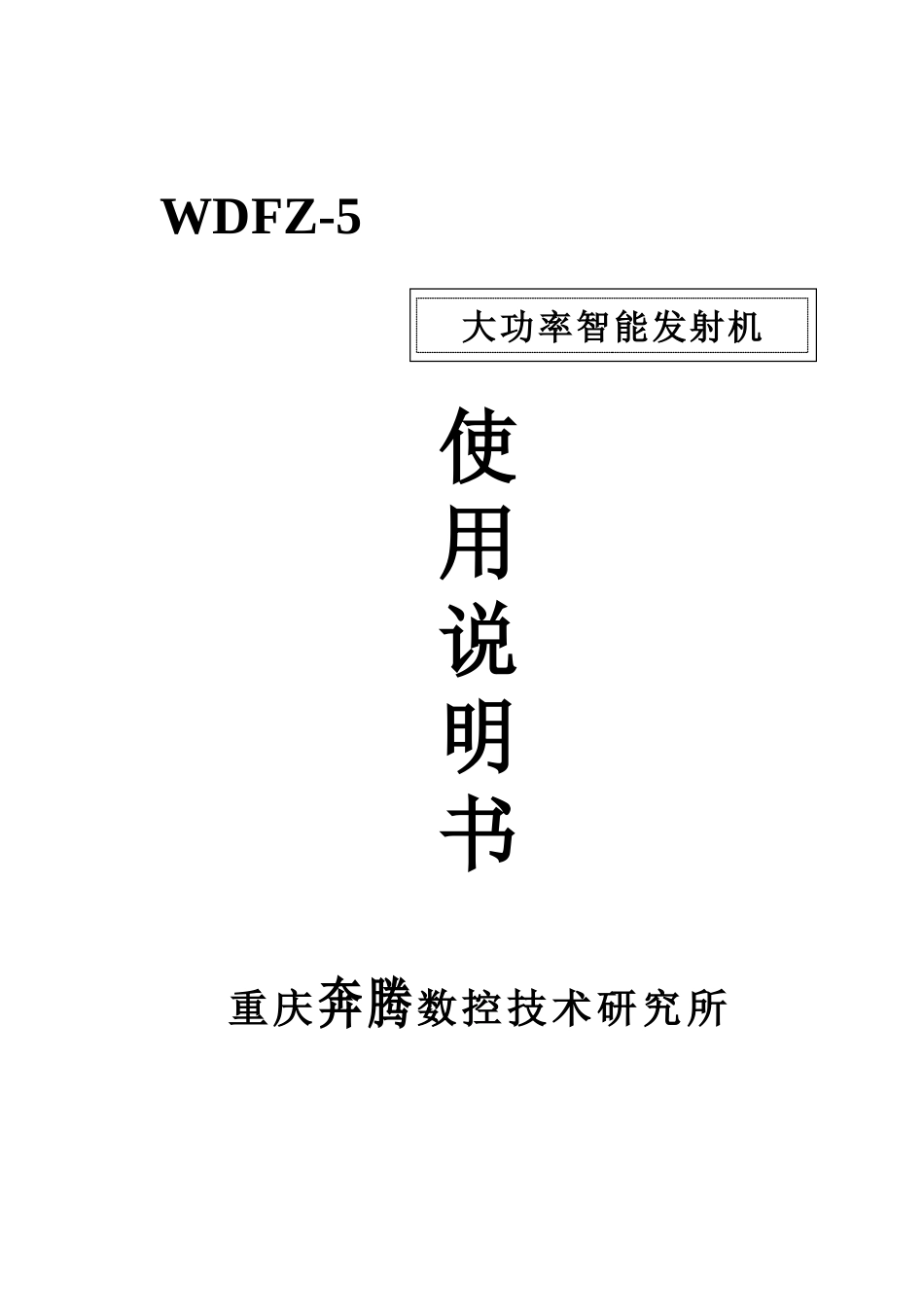

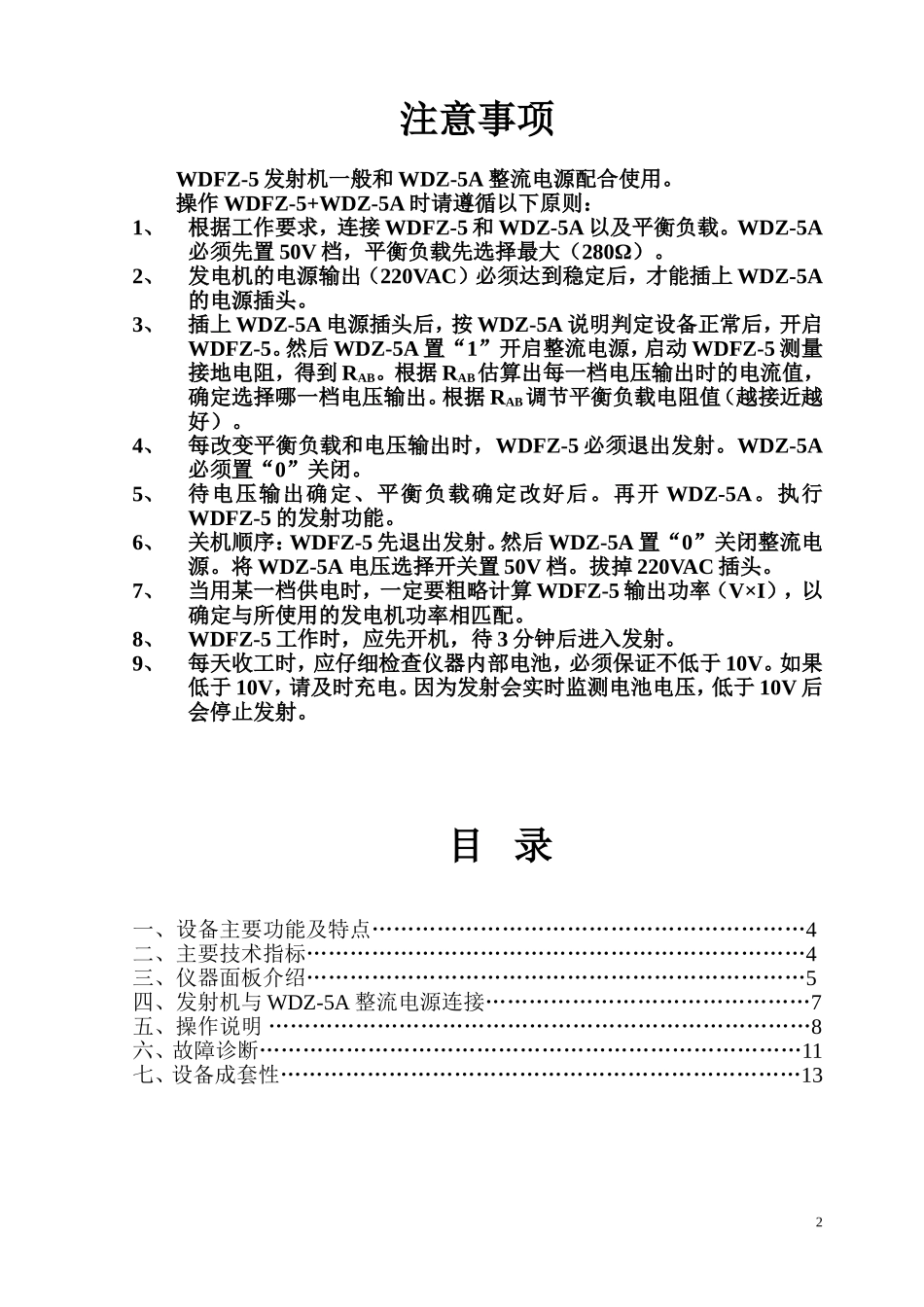

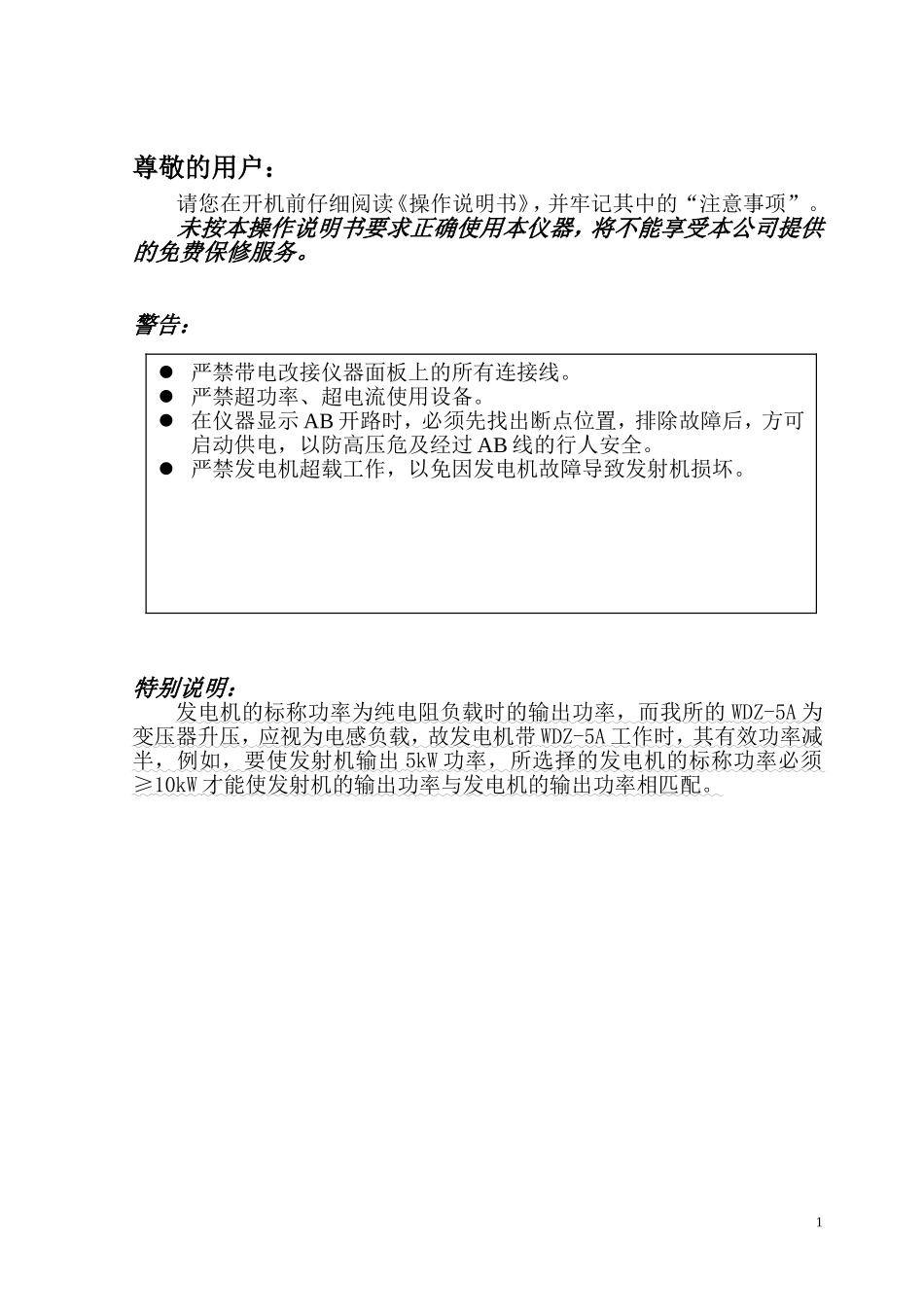

WDFZ-5使用说明书重庆奔腾数控技术研究所大功率智能发射机尊敬的用户：请您在开机前仔细阅读《操作说明书》，并牢记其中的“注意事项”。未按本操作说明书要求正确使用本仪器，将不能享受本公司提供的免费保修服务。警告：特别说明：发电机的标称功率为纯电阻负载时的输出功率，而我所的WDZ-5A为变压器升压，应视为电感负载，故发电机带WDZ-5A工作时，其有效功率减半，例如，要使发射机输出5kW功率，所选择的发电机的标称功率必须≥10kW才能使发射机的输出功率与发电机的输出功率相匹配。1严禁带电改接仪器面板上的所有连接线。严禁超功率、超电流使用设备。在仪器显示AB开路时，必须先找出断点位置，排除故障后，方可启动供电，以防高压危及经过AB线的行人安全。严禁发电机超载工作，以免因发电机故障导致发射机损坏。注意事项WDFZ-5发射机一般和WDZ-5A整流电源配合使用。操作WDFZ-5+WDZ-5A时请遵循以下原则：1、根据工作要求，连接WDFZ-5和WDZ-5A以及平衡负载。WDZ-5A必须先置50V档，平衡负载先选择最大（280Ω）。2、发电机的电源输出（220VAC）必须达到稳定后，才能插上WDZ-5A的电源插头。3、插上WDZ-5A电源插头后，按WDZ-5A说明判定设备正常后，开启WDFZ-5。然后WDZ-5A置“1”开启整流电源，启动WDFZ-5测量接地电阻，得到RAB。根据RAB估算出每一档电压输出时的电流值，确定选择哪一档电压输出。根据RAB调节平衡负载电阻值（越接近越好）。4、每改变平衡负载和电压输出时，WDFZ-5必须退出发射。WDZ-5A必须置“0”关闭。5、待电压输出确定、平衡负载确定改好后。再开WDZ-5A。执行WDFZ-5的发射功能。6、关机顺序：WDFZ-5先退出发射。然后WDZ-5A置“0”关闭整流电源。将WDZ-5A电压选择开关置50V档。拔掉220VAC插头。7、当用某一档供电时，一定要粗略计算WDFZ-5输出功率（V×I），以确定与所使用的发电机功率相匹配。8、WDFZ-5工作时，应先开机，待3分钟后进入发射。9、每天收工时，应仔细检查仪器内部电池，必须保证不低于10V。如果低于10V，请及时充电。因为发射会实时监测电池电压，低于10V后会停止发射。目录一、设备主要功能及特点……………………………………………………4二、主要技术指标……………………………………………………………4三、仪器面板介绍……………………………………………………………5四、发射机与WDZ-5A整流电源连接………………………………………7五、操作说明…………………………………………………………………8六、故障诊断…………………………………………………………………11七、设备成套性………………………………………………………………132一、设备主要功能及特点单片机控制，定时准确，可靠性高。大屏幕图形液晶显示器可测量两供电电极间的接地电阻。供电开路、过流保护。二、主要技术指标1、供电电压：≤1500VDC2、供电电流：≤6A3、供电功率：≤5KW4、电流指示精度：±1%5、供电周期：4S、8S、16S、32S、64S、128S、256S。6、输出波段：双极性波段，占空比1：1。7、工作温度：-10℃~50℃，储存温度：-20℃~60℃。3三、仪器面板介绍仪器面板示意图如下：直流输入：外接直流整流电源的输入插头。注意输入直流电源不高于1500VA、B：外接供电电极接线柱。输入保险：输入电源10A保险。4正供电：正供电指示灯。负供电：负供电指示灯。RS232：该接口有两种用途。1.作为RS232串行通讯口。和PC机连接进行数据通讯。2.作为平衡负载控制口。在发射过程中对平衡负载进行控制。报警：报警蜂鸣器。充电/外接电池12V：该接口有两种用途。1.接上充电器可对仪器内部电池充电。2.接上专用的外接电池电缆。可用外部12V电源给仪器供电。5四、发射机与WDZ-5A整流电源连接发射机与WDZ-5A整流电源的连接如下图所示：WDZ-5A后面板平衡负载控制电缆直流高压输入电缆61.供电时间：x秒2.存储间隔：x分3.设置系统时间4.测量接地电阻5.测量电池电压6.发射7.显示数据8.ＲＳ－２３２通讯A大地B五、操作说明开机：按开键，启动仪器。关机：按关键，关闭仪器。调节对比度：仪器在启动后，在不按键的情况下，可以按↑、↓键调节显示对比度。启动后按...
