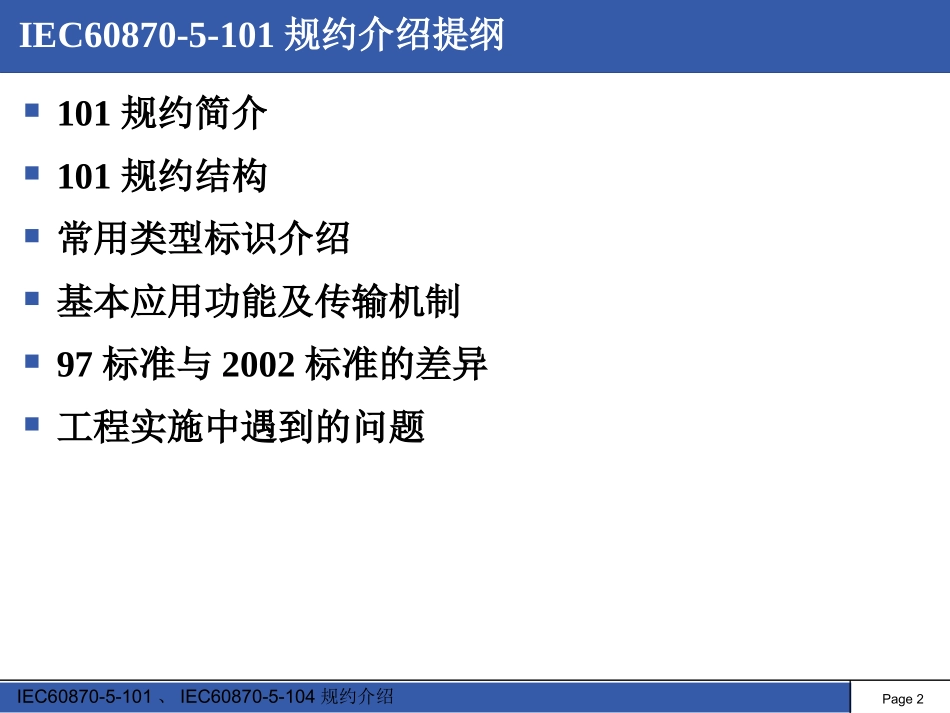

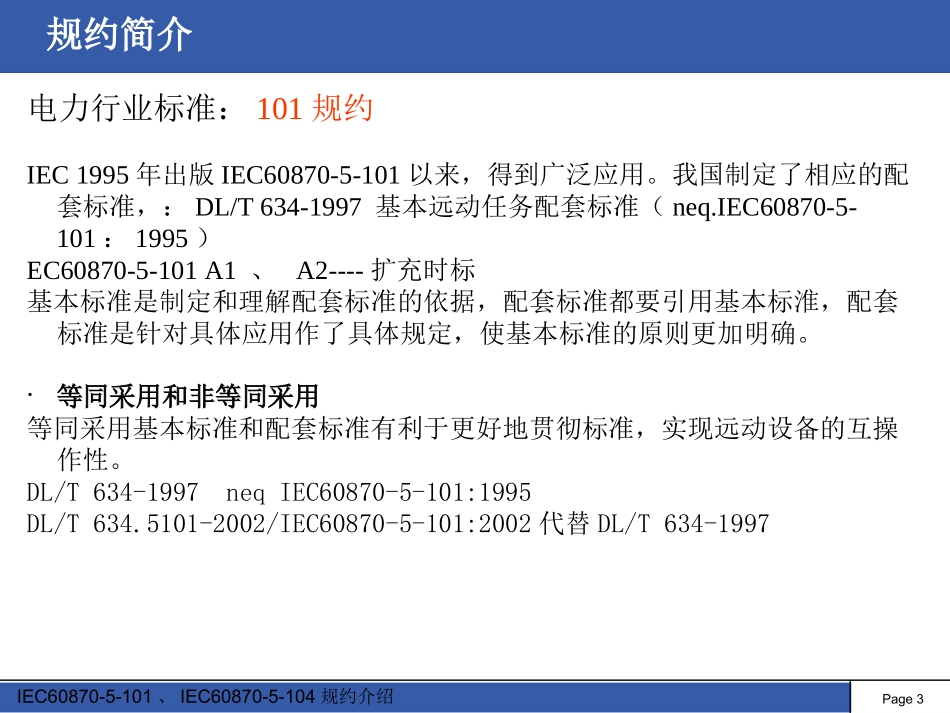

Page1IEC60870-5-101、IEC60870-5-104规约介绍Page2IEC60870-5-101、IEC60870-5-104规约介绍IEC60870-5-101规约介绍提纲101规约简介101规约结构常用类型标识介绍基本应用功能及传输机制97标准与2002标准的差异工程实施中遇到的问题Page3IEC60870-5-101、IEC60870-5-104规约介绍规约简介电力行业标准：101规约IEC1995年出版IEC60870-5-101以来，得到广泛应用。我国制定了相应的配套标准，：DL/T634-1997基本远动任务配套标准（neq.IEC60870-5-101：1995）EC60870-5-101A1、A2----扩充时标基本标准是制定和理解配套标准的依据，配套标准都要引用基本标淮，配套标准是针对具体应用作了具体规定，使基本标准的原则更加明确。•等同采用和非等同采用等同采用基本标准和配套标准有利于更好地贯彻标准，实现远动设备的互操作性。DL/T634-1997neqIEC60870-5-101:1995DL/T634.5101-2002/IEC60870-5-101:2002代替DL/T634-1997Page4IEC60870-5-101、IEC60870-5-104规约介绍规约简介•应用环境：1.用于变电站与控制中心或者不同系统之间的串行数据通信2.使用全双工或者半双工通信，常见通道方式有：通信电缆、载波模拟通道、微波数字通道、光纤数据网的数字通道。3.通讯速度300~9600，一般1200bps。4.点对点，或者多点共线通道，一般选用非平衡方式通信。5.协议传送的信息种类：遥测、遥信、遥控、时钟同步、变压器分接头位置、远动装置单元设备状态、遥调、参数下载。Page5IEC60870-5-101、IEC60870-5-104规约介绍规约简介•常用名词：1.控制站、被控站（主站、厂站）2.控制方向、监视方向（下行、上行）3.非平衡方式、平衡方式4.链路规约数据单元（LPDU)：链路规约控制信息（LPCI)和链路服务数据单元（LSDU)5.应用规约数据单元（APDU）：应用规约控制信息（APCI）和应用服务数据单元（ASDU)6.归一化值:2个字节、数据范围-1~+1-2-157.标度化值：2个字节、数据范围-32768~+32767Page6IEC60870-5-101、IEC60870-5-104规约介绍规约简介•常用名词：8.短浮点数：4个字节,不需要处理系数，占用字节空间大。9.一级数据10.二级数据Page7IEC60870-5-101、IEC60870-5-104规约介绍规约简介•平衡式和非平衡式传输•非平衡传输(Unbalancedtranmission)主站采用顺序地查询(召唤)子站来控制数据传输,在这种情况下主站是请求站,它触发所有报文的传输,子站是从动站,只有当它们被查询(召唤)时才可能传输。•平衡传输(Balancedtranmission)采用平衡传输，每一个站可能启动报文传输。因为这些站可以同时既作为启动站又可以作为从动站，它们被称为综合站。Page8IEC60870-5-101、IEC60870-5-104规约介绍规约简介•应用参数：1.通信参数：串行、异步、1位起始位、1位停止位、一位偶校验位、8位数据位。2.报文校验方式：和校验。3.信息确认机制：FCB,FCV有效、无效。FCB翻滚确认、不翻滚重发。4.一般字节长度：1个字节的链路地址、1个字节的数据公共地址、1个字节传送原因、2个字节的信息体地址。（也可以是2个字节的数据公共地址、2个字节传送原因、3个字节的信息体地址）Page9IEC60870-5-101、IEC60870-5-104规约介绍101规约简介规约结构物理层链路层应用层应用进程Page10IEC60870-5-101、IEC60870-5-104规约介绍规约结构模型1：ISOOSI参考模型InternationalStandardsOrganizationOpenSystemInterconnection模型2：增强性能模型EPA:EnhancedPerformanceArchitecture模型特点：可以得到快速的响应时间，但是服务受到限制。应用层表示层会话层传输层网络层链路层物理层Page11IEC60870-5-101、IEC60870-5-104规约介绍规约结构模型1：ISO七层模型数据单元之间关系Page12IEC60870-5-101、IEC60870-5-104规约介绍规约结构Page13IEC60870-5-101、IEC60870-5-104规约介绍规约结构应用用户数据ASDUAPCIAPCIAPDUIEC60870-5中未使用APCI应用(用户)过程应用层（第7层）链路层（第2层）ASDULPCILPCILPDU模型2：增强性能模型数据单元之间关系Page14IEC60870-5-101、IEC60870-5-104规约介绍规约结构从IEC60870-5-5选用的应用功能用户进程从IEC60870-5-3选用的应用服务数据单元应用层(第7层)从IEC60870-5-4选...
