1-96米下承式钢管混凝土系杆拱桥施工监控方案VIP免费

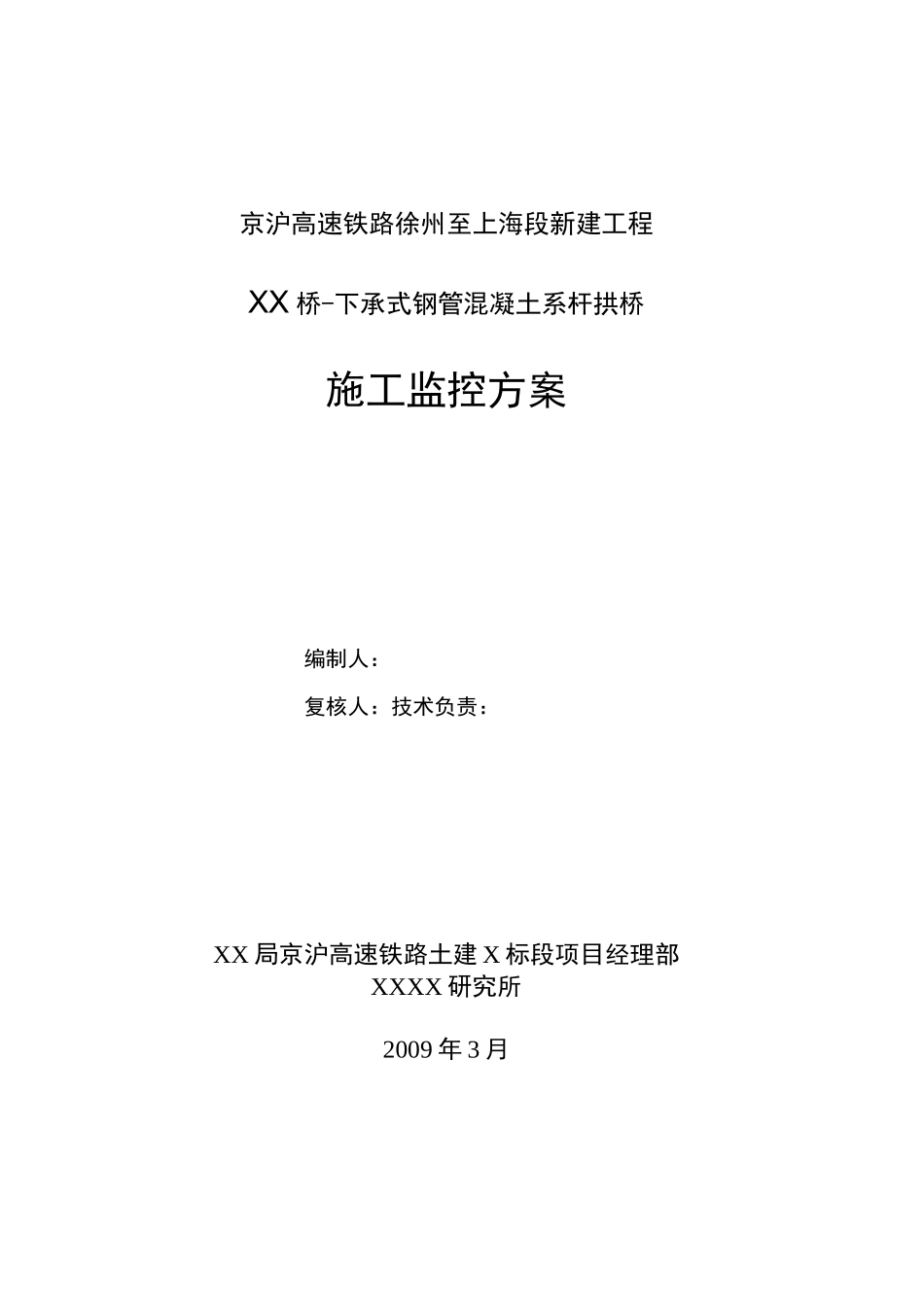

京沪高速铁路徐州至上海段新建工程XX桥-下承式钢管混凝土系杆拱桥施工监控方案编制人：复核人：技术负责：XX局京沪高速铁路土建X标段项目经理部XXXX研究所2009年3月1....................................................................工程概况12....................................................................施工方法23....................................................................设计图中控制的要求34....................................................................施工控制的目的及意义45....................................................................施工监测阶段划分及各阶段施工简况56....................................................................施工控制测点布置方案及设备统计86.1测点布置方案87....................................................................施工过程控制的主要工作内容107.1施工过程控制的主要阶段107.2各阶段的监测项目107.2.1施工方案检算107.2.2系梁的混凝土灌注及第一批预应力张拉107.2.3拱肋节段的拼装及混凝土的灌注117.2.4拱肋支架拆除及吊杆张拉阶段117.2.5桥面附属设施的安装、系梁第二批预应力张拉及吊杆力调整117.2.6系梁支架拆除及成桥阶段118....................................................................施工控制方法119....................................................................监测人员和分工12XX特大桥-下承式钢管混凝土系杆拱桥施工监控方案1.工程概况XX特大桥位于安徽省和江苏省交界处，桥址处于XX冲积平原一、二级阶地及丘陵区，跨越XX主河道和多条道路，中心里程DK975+652.40，起点里程DK969+791.62，终点里程DK981+513.22，桥全长11721.6m。1-96m系杆拱桥位XX特大桥196#〜197#墩处，跨越XX而设。1-96米系杆拱桥桥址地貌属XX一级阶地。桥梁设于XX河面之上，桥址处为XX河堤，此段水面宽41〜60m，水深约2〜5m，水流平缓,水质较差。XX河床较为平坦，河床为淤泥质黏土，下为粉质粘土，粉砂，粉砂岩。196#墩里程为DK976+182.93,197#墩里程为DK976+283.09,基础为16根申2.0m钻孔桩，桩长分别为51.5m和56m，矩形承台高4m。196#桥墩位于XX安徽河岸坡脚为3个9m高©3.0m圆柱墩加3m厚帽梁，197#墩为7.5m高矩形实体墩，梁部采用1-96m系杆拱形式，主梁采用预应力混凝土梁，截面为单箱三室箱型结构，宽度17.1m,梁高2.5m。底板厚度30cm,顶板厚度30cm,边腹板厚度35cm，中腹板厚度30cm。底板在2.8m范围内上抬0.5m。吊点处设横梁，横梁厚度0.4~0.6m。系梁纵向设68束12-7©5预应力筋，横向在底板上设3-7©5的横向预应力筋，横隔板上设3束9--7©5预应力筋。拱脚顺桥向8.0m范围内设成实体段，截面渐变处设倒角或过渡段。系梁浇筑C50混凝土量为1989m3。拱肋为平行钢管拱肋，拱肋截面为哑铃形，截面高度3m,等高布置，钢管外径为1000mm,钢管采用6=16mm的钢板卷制而成，每根拱肋的两钢管之间用6=16mm的腹板连接。两拱肋锚固于主梁内，拱肋之间对称设5道钢管横撑，拱肋钢管内压注C55级微膨胀混凝土，横撑内不压注,拱肋混凝土压注量为430.2m3,拱肋钢材总重为3131(不含拱脚预埋段)。由于系杆拱跨越XX，采用先梁后拱法施工。吊杆布置采用尼尔森体系，在吊杆平面内，吊杆水平夹角在50.978°~65.384°之间，横桥向水平夹角90°.吊杆间距8m，两交叉吊杆之间的横向中心距为340mm。吊杆均采用127根©7高强低松弛镀锌平行钢丝束,冷铸墩头锚，索体采用PES(FD)低应力防腐索体，并外包不锈钢防护。吊杆的疲劳应力幅118MPa，在主+附作用下的最大应力幅126MPa。桥梁总体布置见图1。「1.:：1|____II___「Ir_____■IL'____.II____J|L_「■II'_:II_「__：||_____JIL__1「L-ii”.H,」I.JL」1.Ji•」线路中心桥梁中心线路中心20012009*81200200拱肋-梁横截面1710图196米下承式钢管混凝土系杆拱桥桥型布置2.施工方法系杆拱采用先梁后拱法施工。系梁采用梁柱式支架体系现浇施工。系梁施工顺序：钢管桩基础、支架基础施工f支架施工f第一次测量放样f地板铺设f支架预压f第二次测量放样f边模、侧模...
