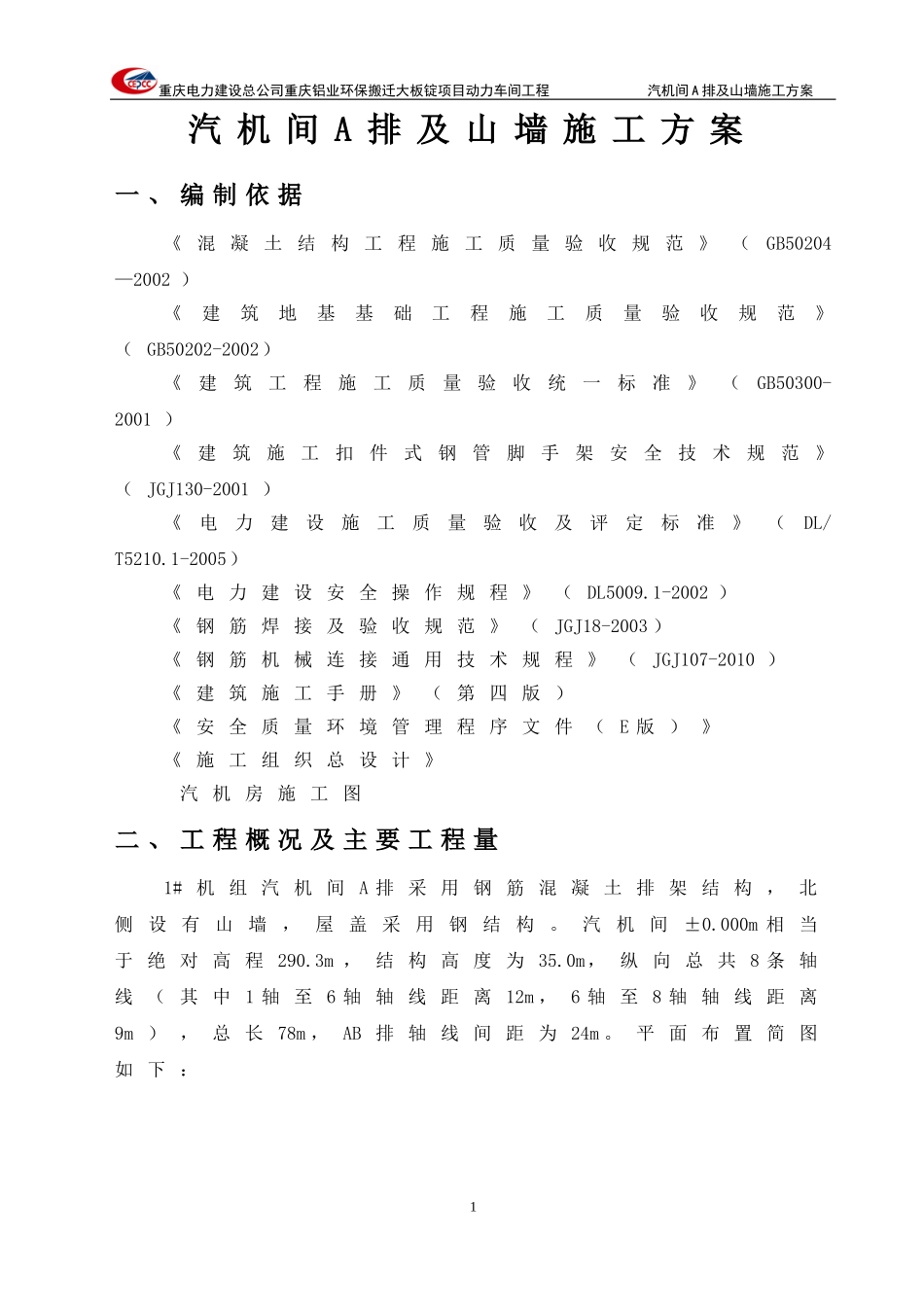

A排与山墙施工方案_第1页
1/40

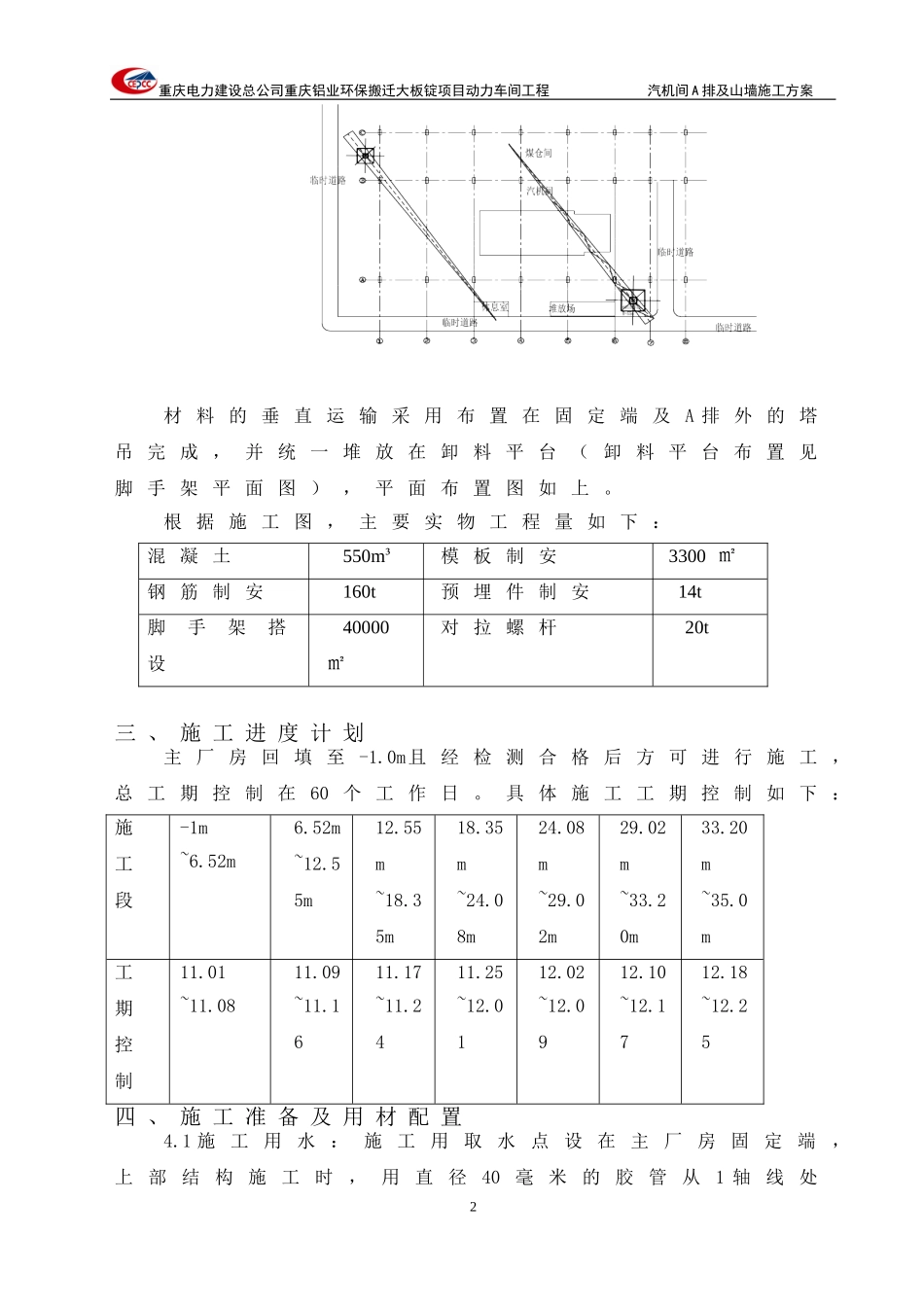

A排与山墙施工方案_第2页
2/40

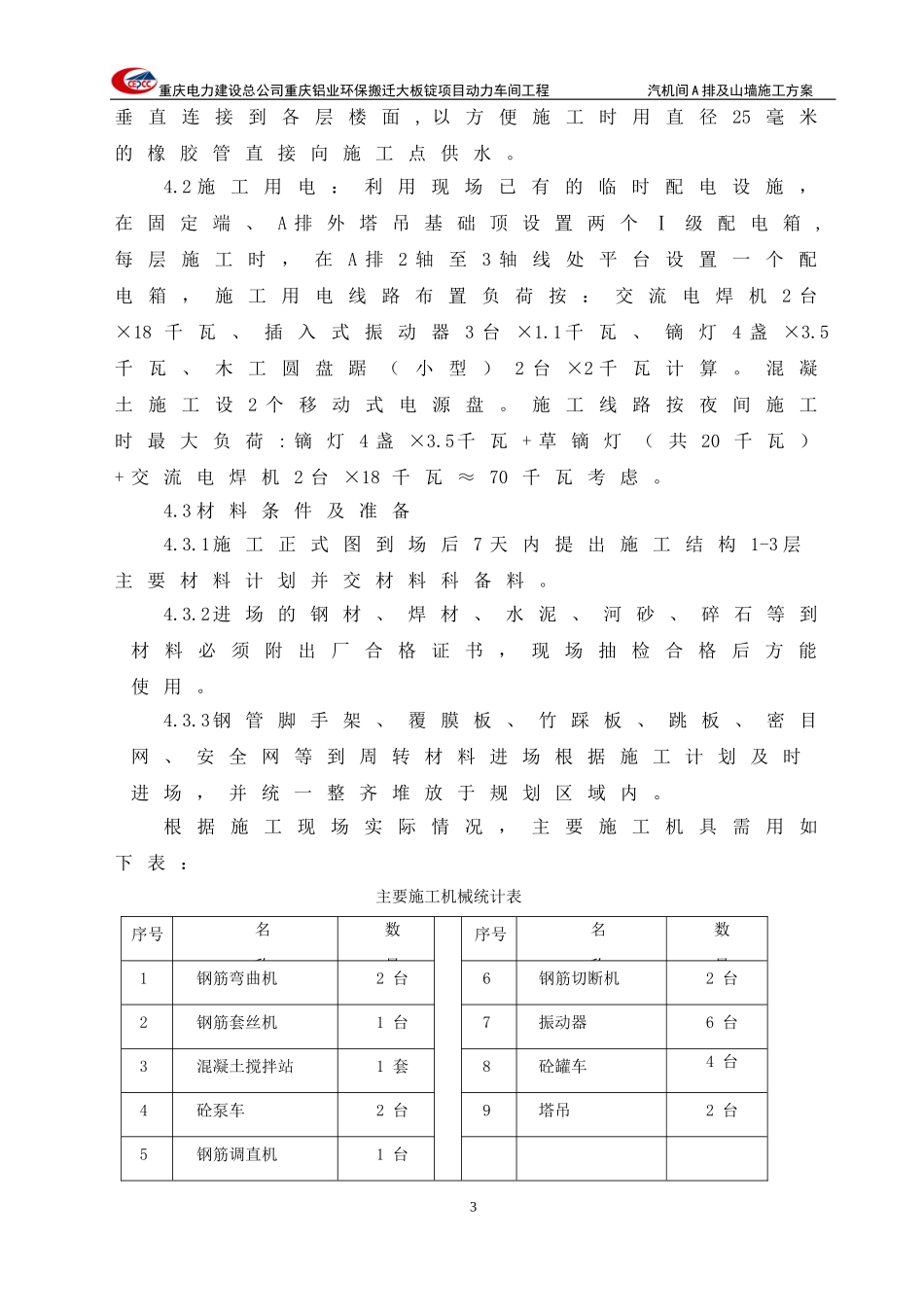

A排与山墙施工方案_第3页
3/40
重庆电力建设总公司重庆铝业环保搬迁大板锭项目动力车间工程汽机间A排及山墙施工方案汽机间A排及山墙施工方案一、编制依据《混凝土结构工程施工质量验收规范》(GB50204—2002)《建筑地基基础工程施工质量验收规范》(GB50202-2002)《建筑工程施工质量验收统一标准》(GB50300-2001)《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)《电力建设施工质量验收及评定标准》(DL/T5210.1-2005)《电力建设安全操作规程》(DL5009.1-2002)《钢筋焊接及验收规范》(JGJ18-2003)《钢筋机械连接通用技术规程》(JGJ107-2010)《建筑施工手册》(第四版)《安全质量环境管理程序文件(E版)》《施工组织总设计》汽机房施工图二、工程概况及主要工程量1#机组汽机间A排采用钢筋混凝土排架结构,北侧设有山墙,屋盖采用钢结构。汽机间±0.000m相当于绝对高程290.3m,结构高度为35.0m,纵向总共8条轴线(其中1轴至6轴轴线距离12m,6轴至8轴轴线距离9m),总长78m,AB排轴线间距为24m。平面布置简图如下:1重庆电力建设总公司重庆铝业环保搬迁大板锭项目动力车间工程汽机间A排及山墙施工方案材料的垂直运输采用布置在固定端及A排外的塔吊完成,并统一堆放在卸料平台(卸料平台布置见脚手架平面图),平面布置图如上。根据施工图,主要实物工程量如下:混凝土550m³模板制安3300㎡钢筋制安160t预埋件制安14t脚手架搭设40000㎡对拉螺杆20t三、施工进度计划主厂房回填至-1.0m且经检测合格后方可进行施工,总工期控制在60个工作日。具体施工工期控制如下:施工段-1m~6.52m6.52m~12.55m12.55m~18.35m18.35m~24.08m24.08m~29.02m29.02m~33.20m33.20m~35.0m工期控制11.01~11.0811.09~11.1611.17~11.2411.25~12.0112.02~12.0912.10~12.1712.18~12.25四、施工准备及用材配置4.1施工用水:施工用取水点设在主厂房固定端,上部结构施工时,用直径40毫米的胶管从1轴线处2重庆电力建设总公司重庆铝业环保搬迁大板锭项目动力车间工程汽机间A排及山墙施工方案垂直连接到各层楼面,以方便施工时用直径25毫米的橡胶管直接向施工点供水。4.2施工用电:利用现场已有的临时配电设施,在固定端、A排外塔吊基础顶设置两个Ⅰ级配电箱,每层施工时,在A排2轴至3轴线处平台设置一个配电箱,施工用电线路布置负荷按:交流电焊机2台×18千瓦、插入式振动器3台×1.1千瓦、镝灯4盏×3.5千瓦、木工圆盘踞(小型)2台×2千瓦计算。混凝土施工设2个移动式电源盘。施工线路按夜间施工时最大负荷:镝灯4盏×3.5千瓦+草镝灯(共20千瓦)+交流电焊机2台×18千瓦≈70千瓦考虑。4.3材料条件及准备4.3.1施工正式图到场后7天内提出施工结构1-3层主要材料计划并交材料科备料。4.3.2进场的钢材、焊材、水泥、河砂、碎石等到材料必须附出厂合格证书,现场抽检合格后方能使用。4.3.3钢管脚手架、覆膜板、竹踩板、跳板、密目网、安全网等到周转材料进场根据施工计划及时进场,并统一整齐堆放于规划区域内。根据施工现场实际情况,主要施工机具需用如下表:主要施工机械统计表序号名称数量序号名称数量1钢筋弯曲机2台6钢筋切断机2台2钢筋套丝机1台7振动器6台3混凝土搅拌站1套8砼罐车4台4砼泵车2台9塔吊2台5钢筋调直机1台3重庆电力建设总公司重庆铝业环保搬迁大板锭项目动力车间工程汽机间A排及山墙施工方案五、人员配置根据施工现场实际情况,人员配置如下表:主要人员配置统计表序号职务人数序号职务人数1行管19浇筑工102技术110木工153质量111架子工154安全112焊工35人事113电工16材料114值勤47库工115后勤48钢筋工2016普工10六、施工方法6.1施工段的划分上部结构按楼层划分施工段,共7个施工段:6.250m、12.550m、18.350m、24.080m、29.200m、33.200m、35.000m层。固定端山墙随A排一起施工。在每层脚手架拆除后,做好上部隔离措施后开始施工。6.2施工顺序山墙及A排回填→放脚手架控制线→脚手架搭设→柱子钢筋绑扎、埋件安装,梁底模安装→柱子钢筋、埋件验收→柱子模板安装→梁钢筋绑扎、埋件安装→梁侧模安装→板模板铺设、埋件安装→板钢筋绑扎→板顶埋件安装→验收→混凝土浇筑→下一个施工段施工。6.3模板工程梁板柱采用1220mm...
